MANUAL DE USUARIO KD5010 Concept

Cámara infantil con monitor y aplicación

Gracias por comprar este producto de la marca Concept y esperamos que quede satisfecho con él durante todo el tiempo que lo use.

Antes de usar el producto, lea con cuidado todo el manual y luego guárdelo. Asegúrese de que las demás personas que vayan a utilizar el producto se familiaricen con el presente manual.

Parámetros técnicos
Alimentación 5 V	/ 1 A typ C	Consumo en modo apagado	máx. 0,2 W
Red WiFi 2,4 GHz

ADVERTENCIAS IMPORTANTES DE SEGURIDAD

• No emplee el artefacto de una manera diferente a la descrita en el presente manual.
• Antes de utilizar por primera vez el artefacto, retire el embalaje y los materiales promocionales.
• Verifique que la tensión de red se corresponda a los valores indicados en la placa.
• Al desenchufar el artefacto, no tire del cable, sino del enchufe.
• No permita que el artefacto sea manipulado por niños o personas no capacitadas y utilícelo fuera de su alcance.
• Las personas con capacidad de movimiento o percepción sensorial reducidas, o con insuficiente capacidad mental, o personas no familiarizadas con su manejo deben utilizar el artefacto únicamente bajo la supervisión de una persona responsable, familiarizada con su uso.
• Tenga especial cuidado si emplea el artefacto en las cercanías de niños.

• Evite que el cable entre en contacto con superficies calientes.

• Mantenga el cable de alimentación fuera del alcance de los niños.

• Proteja el aparato de la luz solar directa, las altas temperaturas y la humedad.
• Evite que el artefacto cuelgue del cable.
• No utilice el artefacto en entornos con gases explosivos o sustancias inflamables (disolventes, pinturas, pegamentos, etc.).
• No emplee sustancias agresivas o telas ásperas para limpiar el artefacto.
• No emplee el artefacto si no funcionase correctamente, hubiese caído, estuviese dañado o hubiese sumergido en un líquido. Hágalo probar y reparar por un servicio autorizado.
• No emplee el artefacto si el cable o el enchufe estuviesen dañados. Haga reparar la avería de inmediato por un servicio autorizado.
• No enrolle el cable alrededor del artefacto.
• No utilice el artefacto al aire libre.
• El artefacto está destinado únicamente para uso hogareño; no está destinado para uso comercial.
• No sumerja el cable, el enchufe o el artefacto en agua u otro líquido.
• No utilice otros accesorios que los recomendados por el fabricante. No utilice un cable alargador.
• No repare usted mismo el artefacto. Diríjase a un servicio autorizado.
• Los niños mayores de 8 años y las personas mayores o con capacidades físicas o mentales reducidas, o con insuficiente experiencia y conocimientos pueden utilizar el artefacto únicamente bajo supervisión o si se les ha enseñado a utilizarlo de una manera segura y son conscientes de los eventuales riesgos. El mantenimiento y limpieza realizados por el usuario no pueden ser llevados a cabo por niños

ES

concept

menores de 8 años y sin supervisión. Los niños menores de 8 años deben mantenerse fuera del alcance del artefacto y su cable. Los niños no deben jugar con el artefacto.

En caso de incumplimiento de las instrucciones del fabricante, cualquier reparación no será reconocida por la garantía.

DESCRIPCIÓN DEL PRODUCTO Descripción de la cámara para bebés

1 Lente de la cámara
2 Micrófono
3 Botón de llamada/emparejamiento
4 Luz LED
5 Ranura para tarjeta SD (máx. 128 GB)
6 Altavoz
7 Conector de alimentación USB-C
8 Botón de reinicio

Descripción del monitor

1 Micrófono
2 Luz indicadora de carga
3 Luz indicadora de uso
4 Acercar/alejar
5 Menú
6 Dirección
7 Confirmar
8 Llamar

Nota: La luz indicadora de carga (2) del monitor es roja durante la carga y verde cuando está completamente cargada. La luz indicadora de uso (3) es azul.

9 LED de visión nocturna
10 Sensor de temperatura
11 Botón de emparejamiento
12 Indicador de estado
13 Sensor de infrarrojos para visión nocturna
14 Soporte flexible
15 Kit de montaje
16 Adaptador

9 Devolver
10 Antena
11 Botón de encendido
12 Altavoz
13 Soporte del monitor
14 Reinician
15 Conector USB-C

es roja durante la carga y verde cadora de uso (3) es azul.

concept

Descripción de la pantalla del monitor

- Pulse el botón Menú para acceder a la configuración multifunción. Aparecerán iconos en la fila inferior. Use < > para cambiar entre ellos. Pulse OK en el icono seleccionado para ver las opciones.

Ajuste del brillo de la pantalla

Tiempo de suspensión de la pantalla

ecordatorio de la lora de comer

Visualización de canales

Frecuencia de la fuente de luz

AjustesCanción de cuna

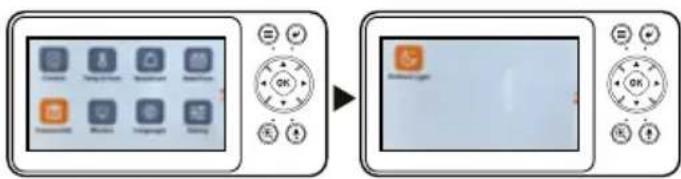

- Pulse el botón Menú -> Icono de configuración -> OK para ver las opciones. Use < > para cambiar entre ellos. Use la flecha hacia abajo para ir a la página siguiente. Pulse OK en el icono seleccionado para ver las opciones.

MANUAL DE USO

Descarga la app

1. Asegúrate de que tu red wifi sea de 2.4 GHz. La cámara no es compatible con redes de 5 GHz.
2. Escanea el código QR a continuación o busca "Concept Home" en Google Play o App Store para descargar la app a tu teléfono móvil. Si ya tienes Concept Home, abre la app, inicia sesión y sigue las instrucciones de emparejamiento. Nota: La cámara está diseñada para funcionar

App Concept Home

ES

concept

concept

ES

con corriente alterna (CA). El indicador estará en rojo cuando esté conectada a la corriente. Parpadeará en rojo durante el emparejamiento. Cuando esté en verde, el emparejamiento se ha realizado correctamente.

Conexión de la cámara a la app

• Conecte la cámara a la corriente mediante el cable USB-C.
• Regístrese o inicie sesión en la app.
• Siga las instrucciones de la app en su teléfono móvil.
• Una vez iniciada la sesión, haga clic en "Añadir dispositivo" o en el símbolo "+" de la esquina superior derecha de la app para añadir el dispositivo (ver imagen n.º 1). Aparecerá una lista de electrodomésticos; seleccione de la lista -> Cuidado del bebé -> KD5010 (ver imagen n.º 2).
• Mantenga pulsado el botón de reinicio durante 5 segundos; sonará un tono y el indicador parpadeará en rojo (imagen n.° 3).
• Introduzca los datos de acceso a su red inalámbrica (ver imagen n.° 4).
• Aparecerá un código QR en la pantalla de su teléfono móvil; apúntelo a la cámara desde una distancia de 15-20 cm. A continuación, haga clic en el botón "Bip" (ver imagen n.º 5). La cámara se conectará a su teléfono móvil.
• Tras conectar correctamente la cámara al teléfono móvil, puede cambiar el nombre del dispositivo y pulsar el botón Listo (ver Figura 6).

Conexión de la cámara al monitor

• Encienda la cámara y el monitor; ambos se conectarán automáticamente.
• Si la conexión falla, siga los pasos a continuación para emparejar.
• En la pantalla del monitor, pulse el botón Menú y seleccione Ajustes -> Cámara. Seleccione la Cámara n.º 1 y confirme con el botón OK.
• Mantenga pulsado el botón de emparejamiento de la cámara hasta que oiga un tono.
• Si necesita emparejar varias cámaras, repita el paso anterior.
• Nota: Si desea configurar los parámetros de una cámara o habilitar sus funciones, selecciónela primero.

Pantalla de la cámara: Pulse el botón Menú -> Icono de vista de canal y seleccione el cambio manual en la vista de la cámara o el cambio automático.

Cancelación de la conexión de la cámara y el monitor

1. En la pantalla del monitor, pulse el botón Menú y seleccione Ajustes -> Cámara.
2. Seleccione la cámara cuya conexión desea cancelar.
3. Mantenga pulsado el botón OK.

Funciones de la cámara

Detección de movimiento/sonido: la cámara puede movimientos y sonidos y envía notificaciones a su teléfono móvil.

Luz LED/nana: cuando el bebé llora, puede reproducir una nana o una luz nocturna. Hay varios modos de nanas para elegir (reproducción en bucle, alternancia entre nanas) y luces LED.

Luz nocturna – Se puede configurar en automático, apagado o encendido. Cuando detecta menos luz, se activa la luz nocturna y la imagen cambia a blanco y negro.

Detección de temperatura y humedad – La alarma se activa cada vez que se supera el límite superior o inferior de temperatura/humedad configurado.

Comunicación bidireccional – Si detecta que su bebé llora en la app, puede hablarle y calmarlo con su voz, incluso a distancia.

Recordatorio de la hora de comer – Configure un recordatorio para la hora de comer.

Grabación de vídeo y toma de fotos (se requiere tarjeta SD)

Posibilidades de instalación de la cámara

La cámara puede colocarse en una superficie plana (método de la figura 1) o montarse en una pared utilizando el soporte de montaje incluido (método de la figura 2), O fíjela al marco de la cuna o al cabecero de una cama doble con el soporte flexible (ver método 3 en la imagen). Ajuste el ángulo de visión deseado girando la cámara manualmente hacia arriba, abajo, izquierda o derecha, o en la aplicación o en el monitor.

SERVICIO

El mantenimiento de carácter más amplio o las reparaciones que requieran intervenir en las piezas internas del producto deben ser realizados por un servicio profesional.

ES

concept

concept

RO

PROTECCIÓN AL MEDIO AMBIENTE

• Dé preferencia al reciclado de los materiales de embalaje y los artefactos viejos.
• La caja puede ser desechada con la recolección de residuos clasificados.
• Las bolsas de polietileno (PE) deben ser llevadas para su reciclaje.

Reciclaje del artefacto al final de su vida útil

El artefacto está etiquetado de acuerdo con la Directiva Europea 2012/19/EU sobre Residuos de Artefactos Eléctricos y Electrónicos (WEEE). El símbolo en el producto o su embalaje indica que este no debe ser incluido entre los residuos domésticos. Debe ser llevado a un centro de recolección para el reciclaje de artefactos eléctricos o electrónicos. Procurar la correcta liquidación del producto ayuda a prevenir efectos negativos en el medio ambiente y la salud humana que podrían ser resultar de la liquidación incorrecta del producto. El artefacto debe ser desechado conforme las normas para la gestión de residuos. Podrá obtener información más detallada sobre el reciclaje del producto en la autoridad local, el servicio de tratamiento de residuos correspondiente o la tienda en donde fue adquirido.

El producto cumple con todos los requisitos básicos de las directivas EU aplicables.

El fabricante se reserva el derecho de realizar cambios en el texto, el diseño y las especificaciones técnicas.
