BEDIENUNGSANLEITUNG KD5010 Concept

Kinderkamera mit Monitor und Applikation

Vielen Dank, dass Sie ein Produkt der Marke Concept eingekauft haben. Wir wünschen Ihnen, dass Sie mit unserem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie sich vor dem ersten Gebrauch die ganze Bedienungsanleitung sorgfältig durch und bewahren Sie diese dann auf. Stellen Sie sicher, dass auch andere Personen, die dieses Produkt behandeln werden, sich mit dieser Gebrauchsanweisung vertraut machen.

Technische Parameter
Stromversorgung 5	V / 1 A typ C	Leistungsaufnahme im ausgeschalteten Zustand	max. 0,2 W
WiFi-Netzwerk 2,4 GHz

WICHTIGE SICHERHEITSHINWEISE

• Benutzen Sie das Gerät nicht anders, als es in dieser Anleitung beschrieben ist.
• Vor dem ersten Einsatz entfernen Sie alle Verpackungen und Marketingunterlagen vom Gerät.
• Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Geräts entspricht.
• Zum Trennen des Gerätes von der Steckdose ziehen Sie nie am Zuleitungskabel, sondern greifen Sie den Stecker und trennen Sie diesen von der Steckdose durch das Ziehen.
• Gestatten Sie den Kindern und Unmündigen nicht, mit dem Gerät zu manipulieren, nutzen Sie es außerhalb ihrer Reichweite.

• Personen mit der erniedrigen Bewegungsfähigkeit, mit der erniedrigen Sinneswahrnehmung, mit der ungenügenden psychischen Fähigkeit oder Personen, die mit der Bedienung nicht anvertraut sind, müssen das Gerät nur unter der Aufsicht einer verantwortlichen und mit der Bedienung anvertrauten Person nutzen.

• Verwenden Sie das Gerät nur mit großer Vorsicht in der Nähe von Kindern.

• Lassen Sie das Netzkabel nicht heiße Oberflächen berühren.
• Bewahren Sie das Netzkabel außerhalb der Reichweite von Kindern auf.
• Schützen Sie das Gerät vor direkter Sonneneinstrahlung, hohen Temperaturen und Feuchtigkeit.
• Lassen Sie das Gerät nicht am Zuleitungskabel hängen.
• Benutzen Sie das Gerät in dem Umfeld mit dem Vorkommen der explosiven Gase und entzündbaren Stoffe (Lösemittel, Lacke, Klebstoffe usw.) nicht.
• Benutzen Sie keine groben und chemisch aggressiven Stoffe zur Reinigung des Geräts.
• Benutzen Sie das Gerät nicht, wenn es nicht richtig arbeitet, nach einem Sturz, oder wenn es in eine Flüssigkeit eingetaucht wurde. Lassen Sie es von einer autorisierten Werkstatt überprüfen und reparieren.
• Nutzen Sie das Gerät mit dem beschädigten Zuleitungskabel oder Stecker nicht. Lassen Sie den Mangel von einer autorisierten Werkstatt unverzüglich beheben.
• Wickeln Sie den Körper des Geräts nicht mit dem Netzkabel um.
• Benutzen Sie das Gerät nicht draußen.
• Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke bestimmt.
• Tauchen Sie das Zuleitungskabel, den Stecker oder das Gerät nicht ins Wasser oder in eine andere Flüssigkeit.
• Nutzen Sie kein anderes Zubehör, als es vom Hersteller empfohlen wird. Verwenden Sie kein Verlängerungskabel.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an eine autorisierte Werkstatt.
• Dieses Gerät können Kinder ab dem 8. Lebensjahr und Personen mit den erniedrigten physischen oder mentalen

DE

concept

Fähigkeiten oder mit den ungenügenden Erfahrungen und Kenntnissen dann nutzen, wenn sie unter der Aufsicht stehen oder wenn sie über das Nutzen des Geräts auf eine sichere Weise belehrt wurden und wenn sie die eventuellen Gefahren verstehen. Die von dem Benutzer durchzuführende Reinigung und Wartung dürfen keine Kinder durchführen, wenn sie nicht älter als 8 Jahre und unter keiner Aufsicht sind. Kinder bis zum 8. Lebensjahr müssen außerhalb der Reichweite des Geräts und dessen Zuleitung gehalten werden. Kinder dürfen mit dem Gerät nicht spielen.

Bei der Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Garantiereparatur anerkannt werden.

PRODUKTBESCHREIBUNG

Beschreibung der Babykamera

1 Kameraobjektiv	9 Nachtsicht LEDs
2 Mikrofon	10 Temperatursensor
3 Anruf-/Kopplungstaste	11 Kopplungstaste
4 LED-Leuchte	12 Statusanzeige
5 SD-Kartensteckplatz (max. 128 GB)	13 Infrarotsensor für Nachtsicht
6 Lautsprecher	14 Flexible Halterung
7 USB-C-Stromanschluss	15 Montagesatz
8 Neustarttaste	16 Adapter
Beschreibung des Babyphones
1 Mikrofon	8 Rückruf
2 Ladeanzeige	9 Antenne
3 Betriebsanzeige	10 Ein-/Aus-Taste
4 Vergrößern/Verkleinern	11 Lautsprecher
5 Menü	12 Babyphonehalterung
6 Richtung	13 Neustart
7 Bestätigen	14 USB-C-Anschluss

48

concept

DE

Hinweis: Die Ladeanzeige (2) am Babyphone leuchtet während des Ladevorgangs rot und bei vollständiger Ladung grün. Die Betriebsanzeige (3) leuchtet blau.

Beschreibung der Monitoranzeige

- Drücken Sie die Menütaste, um die Multifunktionseinstellungen aufzurufen. Die Symbole werden in der unteren Zeile angezeigt. Mit < können Sie zwischen den Symbolen wechseln. Drücken Sie auf dem ausgewählten Symbol OK, um die Optionen anzuzeigen.

Lautstärkere- gelung Bildschirmhelli- gkeitsregelung Bildschirm- Einschlafzeit Fütterungseri- nnerung Kanalan- zeige Lichtquellen- frequenz EinstellungenSchlaflied

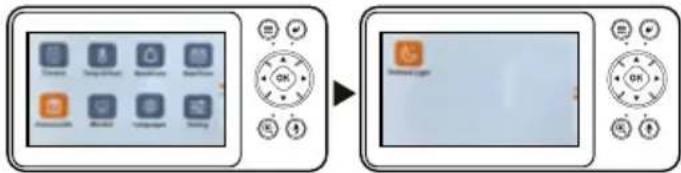

- Drücken Sie die Menütaste -> Einstellungssymbol -> OK, um die Einstellungsoptionen anzuzeigen. Mit < > können Sie zwischen den Symbolen wechseln. Mit dem Abwärtspfeil gelangen Sie zur nächsten Seite. Drücken Sie auf dem ausgewählten Symbol OK, um die Optionen anzuzeigen.

BEDIENUNGSANLEITUNG

App herunterladen

1. Stellen Sie sicher, dass Ihr WLAN-Netzwerk 2,4 GHz unterstützt. Die Kamera unterstützt keine 5-GHz-Netzwerke.

DE

concept

1. Scannen Sie den unten stehenden QR-Code oder suchen Sie im Google Play Store oder App Store nach „Concept Home“, um die App auf Ihr Smartphone herunterzuladen. Wenn Sie Concept Home bereits installiert haben, öffnen Sie die App, melden Sie sich an und folgen Sie den Anweisungen

zum Pairing. Hinweis: Die Kamera ist für den Netzbetrieb ausgelegt. Die Anzeige leuchtet rot, wenn die Kamera an das Stromnetz angeschlossen ist. Während des Pairings blinkt die Anzeige rot. Leuchtet die Anzeige grün, war das Pairing erfolgreich.

App Concept Home

Kamera mit der App verbinden

• Schließen Sie die Kamera über das USB-C-Kabel an die Stromversorgung an.
• Registrieren Sie sich oder melden Sie sich in der App an.
• Folgen Sie den Anweisungen in der App auf Ihrem Smartphone.
• Klicken Sie nach der Anmeldung auf „Gerät hinzufügen“ oder auf das „+“ in der oberen rechten Ecke der App, um das Gerät hinzuzufügen (siehe Abbildung 1). Es erscheint eine Geräteliste. Wählen Sie aus der Liste das gewünschte Gerät aus -> Babypflege -> KD5010 (siehe Abbildung 2).
• Halten Sie die Neustarttaste 5 Sekunden lang gedrückt. Ein Signalton ertönt und die Anzeige blinkt rot (Abbildung 3).
• Geben Sie die Anmeldedaten für Ihr WLAN-Netzwerk ein (siehe Abbildung 4).
• Auf dem Display Ihres Smartphones erscheint ein QR-Code. Halten Sie ihn aus 15–20 cm Entfernung auf die Kamera. Klicken Sie anschließend auf die Schaltfläche „Signalton“ (siehe Abbildung 5). Die Kamera verbindet sich nun mit Ihrem Smartphone.
• Nachdem Sie die Kamera erfolgreich mit dem Mobiltelefon verbunden haben, können Sie das Gerät umbenennen und anschließend auf „Fertig“ klicken (siehe Abbildung 6).

Kamera mit dem Monitor verbinden

• Schalten Sie Kamera und Monitor ein. Beide verbinden sich automatisch.
• Sollte die Verbindung fehlschlagen, befolgen Sie bitte die folgenden Schritte zum Koppeln.
• Drücken Sie auf dem Monitorbildschirm die Menütaste und wählen Sie Einstellungen -> Kamera. Wählen Sie Kamera Nr. 1 aus und bestätigen Sie mit der OK-Taste.

concept

• Halten Sie die Koppeltaste an der Kamera gedrückt, bis ein Signalton ertönt.
• Wenn Sie mehrere Kameras koppeln möchten, wiederholen Sie den vorherigen Schritt.
• Hinweis: Wenn Sie Parameter für eine der Kameras festlegen oder ihre Funktionen aktivieren möchten, wählen Sie zuerst die Kamera aus. Kameraanzeige: Drücken Sie die Menütaste -> Kanalansicht und wählen Sie in der Kameraansicht die manuelle Umschaltung oder die automatische Kameraumschaltung.

Verbindung von Kamera und Monitor abbrechen

1. Drücken Sie auf dem Monitorbildschirm die Menütaste und wählen Sie Einstellungen -> Kamera.
2. Wählen Sie die Kamera aus, deren Verbindung Sie abbrechen möchten.
3. Halten Sie die OK-Taste gedrückt.

Funktion der Kamera

Bewegungs-/Geräuschdetektion – Die Kamera kann die Bewegung und auch Geräusche erkennen und danach sendet sie Ihnen eine Nachricht an Ihr Mobiltelefon in der Form einer Notifizierung.

LED-Licht/Schlaflied – Wenn Ihr Kind weint, können Sie ihm ein Schlaflied oder das Nachtlicht einschalten. Es stehen verschiedene Schlafliedmodi (Loop-Wiedergabe, Wechsel zwischen Schlafliedern) und LED-Leuchten zur Auswahl. Nachtlicht – Kann auf Automatisch/Aus/Ein eingestellt werden. Bei geringeren Helligkeit wird das Nachtlicht aktiviert und das Bild wechselt in den Schwarzweißmodus.

Temperatur – und Feuchtigkeitserkennung – Der Alarm wird jedes Mal ausgelöst, wenn die eingestellte Temperatur/Luftfeuchtigkeit überschritten oder unterschritten wird.

Zwei-Wege-Kommunikation – Wenn Sie in der App feststellen, dass Ihr Baby weint, können Sie es auch aus der Ferne mit Ihrer Stimme beruhigen.

Fütterungserinnerung – Richten Sie eine Erinnerung für regelmäßige Fütterungen ein.

Video- und Fotoaufnahme (SD-Karte erforderlich)

Möglichkeiten der Installation der Kamera

Sie können die Kamera auf eine ebene Oberfläche legen (siehe Abbildung Methode 1) oder an die Wand mittels eines beigefügten Montagehalters

DE

concept

concept

DE

befestigen (siehe Abbildung Methode 2), oder mit der flexiblen Halterung am Gitterbetrahmen oder Kopfteil eines Doppelbettes befestigen (siehe Bild Methode 3). Den gewünschten Blickwinkel durch manuelles Drehen der Kamera nach oben/unten/links/rechts oder in der App/am Monitor einstellen.

INSTANDHALTUNG

Eine umfangreiche Wartung oder Reparatur, die einen Eingriff in die inneren Teile des Gerätes erfordert, ist durch eine spezialisierte Reparaturwerkstatt durchzuführen.

UMWELTSCHUTZ

• Bevorzugen Sie das Recyceln von Verpackungen und Altgeräten.
• Der Gerätekarton kann als sortiertes Altmaterial entsorgt werden.
  • Die Polyethylentüten (PE) geben Sie zur Sammlung des Materials zum Recyceln ab.

Recycling des Gerätes am Ende seiner Lebensdauer

Dieses Gerät ist im Einklang mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol am Produkt oder an dessen Verpackung gibt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist auf eine Sammelstelle zum Recyceln der elektrischen und elektronischen Anlagen zu bringen. Durch die Sicherstellung der korrekten Entsorgung dieses Produktes helfen Sie, negative Konsequenzen für die Umwelt und die Gesundheit der Menschen zu verhindern, die durch die unsachgemäße Entsorgung dieses Produktes verursacht würden. Die Entsorgung muss im Einklang mit den Vorschriften für die Abfallbehandlung durchgeführt werden. Ausführlichere Informationen zum Recycling dieses Produkts erhalten Sie bei der zuständigen örtlichen Behörde, dem Dienstleister für Entsorgung von Haushaltsabfall oder in dem Geschäft, wo Sie das Produkt gekauft haben.

Dieses Produkt erfüllt sämtliche Grundanforderungen der EU-Richtlinien, die sich darauf beziehen.

Die Änderungen im Text, im Design und in den technischen Spezifizierungen können ohne vorherigen Hinweis geändert werden, und wir behalten uns das Recht auf deren Änderungen vor.
