KD5010 - Monitor per bambini Concept - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor per bambino con videocamera e monitor
Marca	Concept
Modello	KD5010
Alimentazione della videocamera	USB-C, 5 V / 1 A
Alimentazione del monitor	USB-C, 5 V / 1 A
Rete Wi-Fi	2,4 GHz (non supporta 5 GHz)
Portata (teorica)	Fino a 300 m in campo libero (stima)
Angolo di visione della videocamera	Rotazione manuale e motorizzata: su, giù, sinistra, destra
Visione notturna	Sì, sensore a infrarossi con passaggio automatico in bianco e nero
Comunicazione bidirezionale	Sì, tramite microfono e altoparlante integrati
Rilevamento di movimento e suono	Sì, notifiche sull'app
Sensore di temperatura e umidità	Sì, con allarme in caso di superamento della soglia
Ninne nanne	Diverse melodie integrate, riproduzione in loop o alternata
Lucetta LED	Sì, regolazione automatica o manuale
Registrazione video e foto	Sì, su scheda SD (max 128 GB, non inclusa)
Promemoria pasti	Sì, programmabile
App mobile	Concept Home (iOS e Android)
Fissaggio	Su superficie piana, a parete (kit incluso) o sulla culla (supporto flessibile)
Schermo del monitor	Schermo a colori con regolazione della luminosità e standby
Zoom digitale	Sì, avanti/indietro
Manutenzione e pulizia	Panno morbido e asciutto, non utilizzare prodotti abrasivi o corrosivi
Riparabilità	Contattare un centro di assistenza autorizzato, non aprire da soli
Garanzia	Conforme alle direttive europee
Accessori inclusi	Videocamera, monitor, cavi USB-C, adattatori, supporto a parete, supporto flessibile, kit di montaggio

Domande frequenti - KD5010 Concept

Come collegare la videocamera al monitor?

Accendete la videocamera e il monitor: la connessione avviene automaticamente. Se fallisce, premere il pulsante Menu del monitor, andare su Impostazioni > Videocamera, selezionare la videocamera n.1, confermare con OK, quindi tenere premuto il pulsante di abbinamento della videocamera fino a sentire un tono.

Posso collegare la videocamera al mio telefono?

Sì, scarica l'app Concept Home da Google Play o dall'App Store. Collega la videocamera alla presa di corrente, registrati o accedi, quindi segui le istruzioni nell'app per aggiungere il dispositivo (sezione Cura del bambino > KD5010).
Assicurati che la rete Wi-Fi sia a 2,4 GHz.

Cosa fare se la connessione Wi-Fi fallisce?

Verifica che la tua rete sia a 2,4 GHz (la videocamera non supporta il 5 GHz). Riavvia la videocamera premendo per 5 secondi il pulsante di riavvio fino al segnale acustico, quindi riavvia l'abbinamento dall'app.

Come installare la videocamera?

Puoi posizionarla su una superficie piana, fissarla al muro con il supporto di montaggio incluso, o agganciarla al telaio della culla tramite il supporto flessibile. Regola l'angolo manualmente o tramite l'app.

Come attivare la visione notturna?

La visione notturna si attiva automaticamente in caso di scarsa illuminazione: l'immagine passa in bianco e nero e i LED a infrarossi si accendono. Puoi anche disattivarla nelle impostazioni.

Posso parlare al mio bambino tramite il monitor?

Sì, la comunicazione bidirezionale è disponibile. Sul monitor, premi il pulsante Chiama (o tramite l'app) per parlare. L'altoparlante della videocamera riproduce la tua voce.

Come utilizzare la lucetta?

Nel menu del monitor o nell'app, accedi alle impostazioni della lucetta. Puoi impostarla su automatico (si accende in base alla luminosità) o manualmente (acceso/spento).

Posso registrare video?

Sì, inserisci una scheda SD (max 128 GB) nell'apposito slot sulla videocamera. Nell'app, puoi avviare la registrazione video o scattare foto. I file vengono salvati sulla scheda.

Cosa fare se il monitor non si accende?

Verifica che il monitor sia carico (spia di carica rossa durante la ricarica, verde a carica completa). Collegalo tramite USB-C a un adattatore 5V/1A. Se il problema persiste, premi il pulsante di riavvio con una graffetta.

Come pulire il monitor per bambino?

Usa un panno morbido e asciutto. Non utilizzare mai prodotti abrasivi, solventi o acqua. Non immergere il dispositivo nell'acqua. Per l'obiettivo, si consiglia un panno in microfibra.

MANUALE UTENTE KD5010 Concept

Baby monitor con videocamera e app

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Prima di usarlo per la prima volta, leggere attentamente l'intero manuale di istruzioni e poi conservarlo con cura. Assicurarsi che le altre persone che maneggiano il prodotto abbiano familiarità con queste istruzioni.

Parametri tecnici
Alimentazione 5 V	1 A typ C	Potenza assorbita in stato di spegnimento	massima 0,2 W
Rete WiFi 2,4 GHz

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d'uso.
• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l'apparecchio per la prima volta.
• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto.
• Quando si scollega l'apparecchio dalla presa di corrente, non tirare mai il cavo di alimentazione, ma afferrare la spina e staccarla.
• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l'apparecchio, utilizzarlo fuori dalla loro portata.
• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all'uso devono utilizzare l'apparecchio solo in presenza di una persona responsabile e istruita in merito.
• Prestare la maggiore attenzione se l'apparecchio è utilizzato in presenza dei bambini.

61

IT

concept

concept

IT

• Avere cura che il cavo di alimentazione non tocchi le superfici caldi.
• Tenere il cavo di alimentazione fuori dalla portata dei bambini.
• Proteggere l'apparecchio dalla luce solare diretta, dalle alte temperature e dall'umidità.
  • Non far appendere l'apparecchio su cavo di alimentazione.
• Non utilizzare l'apparecchio nell'ambiente a rischio di esplosione (in presenza di solventi, vernici, colle etc.).
• Per pulire l'apparecchio non adoperare gli agenti chimici aggressivi e abrasivi.
• Non utilizzare l'apparecchio se non funziona correttamente se caduto per terra o se è stato immerso nell'acqua o in un altro liquido. In tal caso bisogna far esaminare l'apparecchio ed eventualmente farlo riparare da un'officina autorizzata.
• Non utilizzare l'apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un'officina autorizzata.
• Non avvolgere il cavo di alimentazione intorno al corpo dell'apparecchio.
• Non utilizzare l'apparecchio all'aperto, né all'esterno in generale.
  • L'apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.
• Non immergere il cavo di alimentazione, la spina o l'apparecchio stesso nell'acqua o in un altro liquido.
• Non utilizzare accessori diversi da quelli raccomandati dal produttore. Non utilizzare prolunghe.
• Non procedere mai alla riparazione dell'apparecchio. Rivolgersi sempre ad un'officina autorizzata.
• L'apparecchio può essere utilizzato dai bambini d'età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza

delle persone istruite e al corrente degli eventuali rischi uniti all'uso. La pulizia e la manutenzione dell'apparecchio non deve essere effettuata dai bambini se essi sono d'età inferiore a 8 anni o se non presente una persona esperta. I bambini d'età inferiore a 8 anni devono stare lontani dalla portata dell'apparecchio e dal suo cavo di alimentazione. L'apparecchio non è un giocatolo per bambini.

Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

DESCRIZIONE DEL PRODOTTO

Descrizione della Baby Camera

1 Obiettivo della fotocamera	10 Sensore di temperatura
2 Microfono	11 Pulsante di associazione
3 Pulsante di chiamata/associazione	12 Indicatore di stato
4 Luce LED	13 Sensore a infrarossi per visione notturna
5 Slot per scheda SD (max. 128 GB)
6 Altoparlante	14 Supporto flessibile
7 Connettore di alimentazione USB-C	15 Kit di montaggio
8 Pulsante di riavvio	16 Adattatore

Descrizione del monitor

1 Microfono	9 Indietro
2 Spia di carica	10 Antenna
3 Spia di utilizzo	11 Pulsante di accensione
4 Zoom avanti/indietro	12 Altoparlante
5 Menu	13 Supporto per monitor
6 Direzione	14 Riavvio
7 Conferma	15 Connettore USB-C
8 Richiama

Nota: la spia di carica (2) sul monitor è rossa durante la ricarica e verde quando la carica è completa. La spia di utilizzo (3) è blu.

concept

concept

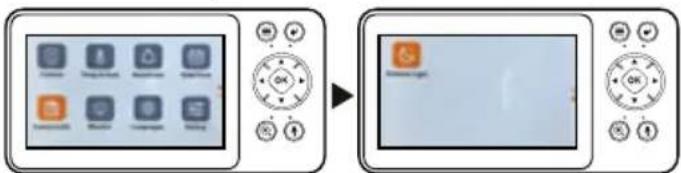

Descrizione del display del monitor

- Premere il pulsante Menu per accedere alle impostazioni multifunzione: le icone appariranno nella riga inferiore; utilizzare < > per passare da un'icona all'altra. Premere OK sull'icona selezionata per visualizzare le opzioni.

Regolazione del volume

Regolazione della luminosità dello schermo

Tempo di spegnimento dello schermo

Promemoria ora della pappa

Visualizzazione del canale

Frequenza della sorgente luminosa

ImpostazioniNinnananna

- Premere il pulsante Menu -> icona Impostazioni -> OK per visualizzare le opzioni di impostazione. Utilizzare < > per passare da un'icona all'altra. Utilizzare la freccia giù per passare alla pagina successiva. Premere OK sull'icona selezionata per visualizzare le opzioni.

MANUALE D'USO

Scarica l'app

1. Assicurati che la tua rete Wi-Fi sia a 2,4 GHz. La telecamera non supporta reti a 5 GHz.

2. Scansiona il codice QR qui sotto o cerca „Concept Home“ su Google Play o App Store per scaricare l'app sul tuo cellulare. Se hai già Concept Home, apri l'app, accedi e segui le istruzioni per l'associazione. Nota: la telecamera

App Concept Home

è progettata per l'alimentazione CA. L'indicatore sarà rosso quando la telecamera è collegata all'alimentazione. L'indicatore lampeggerà in rosso durante l'associazione. Quando l'indicatore è verde, l'associazione è avvenuta correttamente.

Collegamento della telecamera all'app

• Collega la telecamera alla fonte di alimentazione tramite il cavo USB-C.
• Registrati o accedi all'app.
• Segui le istruzioni nell'app sul tuo cellulare.
• Una volta effettuato l'accesso, clicca su "Aggiungi dispositivo" o sul simbolo "+" nell'angolo in alto a destra dell'app per aggiungere il dispositivo (vedi immagine n. 1). Apparirà un elenco di elettrodomestici, seleziona dall'elenco -> sezione Cura del bambino -> KD5010 (vedi immagine n. 2).
• Tieni premuto il pulsante di riavvio per 5 secondi, verrà emesso un segnale acustico e l'indicatore lampeggerà in rosso (immagine n. 3).
• Inserisci i dati di accesso alla tua rete wireless (vedi immagine n. 4).
• Un codice QR apparirà sullo schermo del tuo cellulare; puntalo verso la telecamera da una distanza di 15-20 cm. Quindi clicca sul pulsante "Beep" (vedi immagine n. 5). La telecamera si connetterà ora al tuo cellulare.
• Dopo aver collegato correttamente la telecamera al telefono cellulare, è possibile rinominare il dispositivo e quindi fare clic sul pulsante Fine (vedere Figura 6).

Collegamento della telecamera al monitor

• Accendere la telecamera e il monitor: entrambi si connetteranno automaticamente.
• Se la connessione fallisce, seguire i passaggi seguenti per l'associazione.
• Sul display del monitor, premere il pulsante Menu e selezionare Impostazioni -> Telecamera, selezionare Telecamera n. 1 e confermare con il pulsante OK.
• Premere a lungo il pulsante di associazione sulla telecamera fino a sentire un segnale acustico.
• Se è necessario associare più telecamere, ripetere il passaggio precedente.
• Nota: se si desidera impostare i parametri per una delle telecamere o abilitarne le funzioni, selezionare prima la telecamera. Display della fotocamera: Premere il pulsante Menu -> icona Vista Canale e selezionare la commutazione manuale nella visualizzazione della telecamera oppure la commutazione automatica della telecamera.

IT

concept

concept

IT

Annullare la connessione tra telecamera e monitor

1. Sul display del monitor, premere il pulsante Menu e selezionare Impostazioni -> Telecamera.
2. Selezionare la telecamera di cui si desidera annullare la connessione.
3. Premere a lungo il pulsante OK.

Funzioni della telecamera

Rilevamento del movimento/suono - La telecamera è in grado di rilevare movimenti e suoni e di inviare un messaggio al cellulare sotto forma di notifica.

Luce LED / ninna nanna - Quando il bambino piange, è possibile riprodurre una ninna nanna o una luce notturna. Sono disponibili diverse modalità di ninna nanna (riproduzione in loop, passaggio da una ninna nanna all'altra) e luci LED. Luce notturna – può essere impostata su automatica/spenta/accesa. Quando viene rilevata meno luce, la luce notturna si attiva e l'immagine passa alla modalità bianco e nero.

Rilevamento di temperatura e umidità – l'allarme scatta ogni volta che viene superato il limite massimo o minimo di temperatura/umidità impostata.

Comunicazione bidirezionale – se noti che il tuo bambino piange nell'app, puoi parlargli e calmarlo con la tua voce anche a distanza.

Promemoria per la poppata – imposta un promemoria per la poppata regolare. Registrazione video e scatto di foto (richiede scheda SD)

Possibilità di installazione della telecamera

La telecamera può essere collocata su una superficie piana (vedere l'immagine del metodo 1) o montata a parete utilizzando la staffa di montaggio in dotazione (vedere l'immagine del metodo 2), oppure fissala alla struttura della culla o alla testiera di un letto matrimoniale utilizzando il supporto flessibile (vedi immagine metodo 3). Regola l'angolo di visione desiderato ruotando manualmente la telecamera verso l'alto/il basso/sinistra/destra o tramite l'app/sul monitor.

ASSISTENZA

La manutenzione più impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL'AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.
• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.
• Sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

L'apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (WEEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provvedendo allo smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative EU inerenti.

Le modifiche al testo, al design e alle specifiche tecniche sono soggette a variazioni senza preavviso.
