NÁVOD K OBSLUZE KD5010 Concept

Dětská kamera s monitorem a aplikací

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

Technické parametry
Napájení 5 V	/ 1 A typ C	Příkon ve vypnutém stavu max.	0,2 W
WiFi sít' 2,4 GHz

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou duševní způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné, s obsluhou seznámené osoby.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nenechávejte přívodní kabel, aby se dotýkal horkých povrchů.
• Uchovávejte přívodní kabel mimo dosah dětí.

CZ

concept

• Chraňte spotřebič před přímým slunečním zářením, vysokými teplotami a vlhkostí.
• Nenechávejte spotřebič viset na přívodním kabelu.
• Nepoužívejte spotřebič v prostředí s výskytem výbušných plynů a vznětlivých látek (rozpouštědla, laky, lepidla atd.).
• K čištění spotřebiče nepoužívejte hrubé a chemicky agresivní látky.
• Nepoužívejte spotřebič, pokud nepracuje správně, byl-li upuštěn, poškozen nebo namočen do kapaliny. Nechte ho přezkoušet a opravit autorizovaným servisním střediskem.
• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.
• Neomotávejte přívodní kabel kolem těla spotřebiče.
• Spotřebič nepoužívejte ve venkovním prostředí.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Neponořujte přívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem. Nepoužívejte prodlužovací kabel.
• Neopravujte spotřebič sami. Obratte se na autorizovaný servis.
• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Čištění a údržbu prováděnou uživatelem nesmí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu. Děti si se spotřebičem nesmí hrát.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

concept

CZ

POPIS VÝROBKU

Popis dětské kamery

1 Čočka kamery
2 Mikrofon
3 Tlačitko volání/párování
4 LED světlo
5 Slot na SD kartu (max. velikost 128 GB)
6 Reproduktor
7 USB-C napájecí konektor
8 Tlačitko pro restart

Popis monitoru

1 Mikrofon
2 Indikační světlo nabíjení
3 Indikační světlo při použití
4 Zvětšení/zmenšení
5 Menu
6 Smër
7 Potvrdit
8 Volat

9 Diody pro noční vidění
10 Teplotní senzor
11 Tlačítko párování
12 Indikátor stavu
13 Infračervený senzor pro noční vidění
14 Flexibilní držák
15 Montážní sada
16 Adaptér

9 Zpět
10 Anténa
11 Tlačitko pro vypnutí a zapnutí
12 Reproduktor
13 Držák monitoru
14 Restart
15 USB-C konektor

Poznámka: Indikační světlo nabíjení (2) na monitoru během nabíjení svítí červeně, po úplném nabití svítí zeleně. Indikační světlo při použití (3) svítí modře.

Popis displeje monitoru

- Stiskněte tlačítko Menu pro vstup do multifunkčního nastavení - zobrazí se ikony ve spodním řádku, šipkami < > přepínáte mezi ikonami. Stiskněte OK na zvolené ikoně, zobrazí se možnosti.

Nastavení hlasitosti Nastavení jasu obrazovky Doba spánku obrazovky Připomínka času krmení Zobrazení kanálu Frekvence světelného zdroje NastaveníUkolěbavka

concept

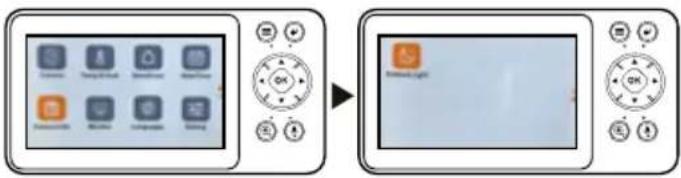

- Stiskněte tlačítko Menu -> ikona Nastavení -> OK pro zobrazení možností nastavení. Šipkami < > přepínáte mezi ikonami. Šipkou dolů se dostanete na další stranu. Stiskněte OK na zvolené ikoně, zobrazí se možnosti.

1. Ujistěte se, že vaše sit Wi-Fi je 2,4 GHz. Kamera nepodporuje 5 GHz sitě.
2. Naskenujte QR kód níže nebo vyhledejte aplikaci „Concept Home” na Google Play nebo App Store a aplikaci si stáhněte do mobilního telefonu. Pokud již máte Concept Home, otevřete aplikaci, prihlaste se a pokračujte

na pokyny pro spárování. Poznámka: Kamera je určena pro napájení ze sítě. Po připojení kamery k napájení svítí indikátor červeně. Během párování indikátor bliká červeně. Když indikátor svítí zeleně, párování je úspěšné.

Aplikace Concept Home

Připojení kamery k aplikaci

• Připojte kameru pomocí USB-C kabelu ke zdroji napájení.
• Zaregistrujte se nebo prihlaste do aplikace.
• Postupujte dle pokynů v aplikaci na vašem mobilním telefonu.
• Jakmile budete přihlášení, klikněte na „Přidat zařízení“ nebo klikněte na „+“ v pravém horním rohu aplikace a přidejte zařízení (viz obrázek č. 1). Zobrazí se seznam spotřebičů, vyberte ze seznamu -> sekce Baby care -> KD5010 (viz obrázek č. 2).
• Stiskněte a podržte na 5 sekund tlačitko pro restart, ozve se tón a indikátor bude červeně blikat (obrázek č. 3).
• Vyplňte přihlašovací údaje k vaší bezdrátové síti (viz obrázek č. 4).
• Na displeji vašeho mobilního telefonu se objeví QR kód, který namíříte na kameru ze vzdálenosti 15-20 cm. Poté klikněte na tlačitko „Ozve se pípnutí“ (viz obrázek č. 5). Kamera se nyní propojí s vaším mobilním telefonem.

concept

- Po úspěšném připojení kamery k mobilnímu telefonu si můžete zařízení přejmenovat a poté kliknout na tlačítko Dokončeno (viz. obrázek č. 6).

Připojení kamery k monitoru

• Zapněte kameru i monitor, obojí se automaticky připojí.
• Pokud se připojení nezdaří, provedte spárování podle následujících kroků.
• Na obrazovce monitoru stiskněte tlačitko Menu a vyberte možnost Nastavení -> kamera, vyberte kameru č. 1, potvrdte tlačitkem OK.
• Dlouze stiskněte tlačítko párování na kameře, dokud nezazní tón.
• Pokud potřebujete spárovat více kamer, opakujte předchozí krok. Poznámka: Pokud chcete nastavit parametry pro jednu z kamer nebo povolit její funkce, nejprve vyberte kameru.
  Zobrazení kamer: Stiskněte tlačitko Menu -> ikona Zobrazení kanálu a vyberte ruční přepínání v zobrazení kamer nebo vyberte automatické přepínaní kamer.

Zrušení připojení kamery a monitoru

1. Na obrazovce monitoru stiskněte tlačitko Menu a vyberte možnost Nastavení -> kamera.
2. Vyberte kameru, u které chcete zrušit připojení.
3. Dlouze stiskněte tlačítko OK.

Funkce kamery

Detekce pohybu/žvuku - Kamera dokáže detekovat pohyb i zvuk a poté vám pošle zprávu na váš mobilní telefon v podobě notifikace.

LED světlo/ukolébavka - Když vaše dítě pláče, můžete mu pustit ukolébavku nebo noční světlo. Na výběr jsou různé režimy ukolébavky (přehrávání ve smyčce, přepínání mezi ukolébavkami) i LED světla.

Noční světlo - Lze nastavit na automatické/vypnuté/zapnuté. Když je detekováno méně světla, aktivuje se noční přísvit, obraz přejde do černobilého módu.

Detekce teploty a vlhkosti - alarm se spustí vždy po překročení horní nebo spodní hranice nastavené teploty/vlhkosti.

Obousměrná komunikace - Pokud v aplikaci zjistíte, že vaše dítě pláče, můžete na něj promluvit a uklidnit ho svým hlasem i na dálku.

Připomínka času krmení - Nastavte si připomínku pravidelného času krmení. Nahrávání videí a pořizování fotografí (potřeba SD karty).

concept

concept

Možnosti instalace kamery

Kameru můžete položit na rovný povrch (viz. obrázek metoda 1), nebo připevnit na zeď pomocí přiloženého montážního držáku (viz. obrázek metoda 2), nebo připevnit na rám postýlky nebo čelo manželské postele pomocí flexibilního držáku (viz obrázek metoda 3). Nastavte požadovaný úhel sledování ručním otáčením kamery nahoru/dolů/doleva/doprava nebo v aplikaci/na monitoru.

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatři do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

POĐAKOVANIE

Doba spánku obrazovky

Pripomienka času křmenia

Zobrazenie kanálu

Zobrazenie kamier: Stlačte tlačidlo Menu -> ikona Zobrazenie kanálu a vyberte ručné prepínanie v zobrazení kamier alebo vyberte automatické prepínanie kamier.

Zrušenie pripojenia kamery a monitora

1. Na obrazovke monitora stlačte tlačidlo Menu a vyberte možnost Nastavenia -> kamera.
2. Vyberte kameru, u ktorej chcete zrušit pripojenie.
3. Dlho stlačte tlačidlo OK.

SK

concept

concept

SK

Funkcie kamery

Pripomienka času křmenia - Nastavte si pripomienku pravidelného času křmenia.
