OK648-A - Actionneur linéaire Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Actionneur linéaire
Marque	Vevor
Modèle	OK648-A
Course disponible	150 mm ou 200 mm
Charge nominale maximale	9000 N (≈ 917 kg)
Vitesse de déplacement maximale	5 mm/s
Tension nominale	12 V CC
Courant nominal	≤ 2,0 A
Indice de protection	IP65
Cycle de service	25 % (ne pas faire fonctionner en continu)
Température de fonctionnement	-45 °C à 65 °C
Niveau sonore maximal	≤ 65 dB
Dimensions (rétracté, course 150 mm)	Longueur environ 400 mm, diamètre 51 mm
Dimensions (rétracté, course 200 mm)	Longueur environ 450 mm, diamètre 51 mm
Type d'interrupteur de fin de course	Fixe intérieur (non réglable)
Type de connecteur	Femelle 6,3 mm (à configurer par le client)
Accessoires inclus	2 supports de montage
Classe de protection électrique	III (Très basse tension de sécurité)
Utilisations recommandées	Lits d'hôpital, canapés, bureaux, installations nautiques
Poids approximatif	2,5 kg (estimation)

FOIRE AUX QUESTIONS - OK648-A Vevor

Quelle est la tension d'alimentation requise ?

L'actionneur linéaire Vevor OK648-A fonctionne sous une tension nominale de 12 V CC. Utilisez un adaptateur secteur 12 V CC adapté.

Quel est le cycle de service de cet actionneur ?

Le cycle de service est de 25 %. Cela signifie qu'il ne doit pas fonctionner en continu ; par exemple, pour 2 minutes de fonctionnement, prévoyez 6 minutes de repos.

L'actionneur est-il étanche ?

L'indice de protection est IP65, ce qui le protège contre les projections d'eau et la poussière. Toutefois, il n'est pas totalement étanche : ne l'immergez pas dans l'eau.

Quelle charge maximale peut supporter l'actionneur ?

La charge nominale maximale est de 9000 N (environ 917 kg). Veillez à ne jamais dépasser cette limite pour éviter tout risque de casse ou de blessure.

Comment installer correctement l'actionneur ?

Installez l'actionneur de manière à ce que la force de la charge soit alignée avec le centre du tube d'extension et de l'adaptateur de montage arrière. Évitez les forces latérales qui pourraient endommager l'appareil.

Y a-t-il des interrupteurs de fin de course ?

Oui, des interrupteurs de fin de course fixes (non réglables) sont intégrés. Ils arrêtent automatiquement le moteur lorsque le tube est complètement déployé ou rétracté.

Pourquoi le moteur tourne-t-il lentement ou manque-t-il de puissance ?

Cela peut être dû à une alimentation insuffisante (tension trop basse) ou à une charge trop lourde. Vérifiez l'alimentation et réduisez la charge si nécessaire.

Quels accessoires sont fournis avec l'actionneur ?

Le kit comprend 2 supports de montage pour faciliter l'installation. Le connecteur d'alimentation (type femelle 6,3 mm) n'est pas fourni et doit être choisi par l'utilisateur.

Dans quels types d'applications puis-je utiliser cet actionneur ?

Il est conçu pour des usages tels que lits d'hôpital, canapés électriques, bureaux ajustables, installations automobiles et nautiques. Adaptez l'angle d'installation selon les recommandations (poussée à 100 % pour 0°, 75 % pour 90°).

Comment entretenir et nettoyer l'actionneur ?

Débranchez l'alimentation avant tout entretien. Nettoyez avec un chiffon sec. Ne pas utiliser de produits agressifs. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

MODE D'EMPLOI OK648-A Vevor

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur lire attentivement le manuel d'instructions.
	Ce produit est de classe de protection III.
UKCACE	La conformité est une certification de sécurité CE et UK.
	Ce produit est soumis aux dispositions de la directive europe 2012/19/CE. Le symbole représentant une poubelle barrée in que le produit doit faire l'objet d'une collecte sélective dans européenne. Ceci s'applique au produit et à tous les access marqués de ce symbole. Les produits ainsi marqués ne doivent être jetés avec les ordures ménagères, mais doivent être dé dans un point de collecte pour le recyclage des appareils é et électroniques.

INSTRUCTIONS

MESURES DE SÉCURITÉ IMPORTANTES

Veuillez lire attentivement et comprendre l'intégralité de ce manuel avant d'assembler, d'utiliser ou d'installer le produit.

Le non-respect des instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT :

1. La charge ajoutée sur l'actionneur doit être inférieure ou égale à la charge nominale de l'actionneur.
2. Installez l'actionneur de manière à ce que la force de la charge soit au centre du tube d'extension et de l'adaptateur de montage arrière.
3. Utilisez un adaptateur d'alimentation 12 V CC.
4. Tous les produits ont un cycle de travail et ne peuvent pas fonctionner sans interruption.
5. L'actionneur linéaire n'est pas totalement étanche. Ne l'immergez pas directement dans l'eau.
6. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT :

Les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorisation de l'utilisateur à utiliser le produit.

Note :

Ce produit génère, utilise et peut émettre des radiofréquences. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit l'absence d'interférences dans une installation donnée. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être vérifié en éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de corriger ces interférences en appliquant une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

CARACTÉRISTIQUES	OK648 -A
	OK648-A-150mm	OK648-A-200mm
Longueur de course (max.)	150 mm	200 mm
Charge nominale (max	9000N
Vitesse de déplacement (max.)	5 mm/s
Tension nominale	12 V CC
Courant nominal	<2 0 A
Interrupteurs de fin de course	Intérieur fixe (non réglable)
Température de fonctionnement	-45°C~65°C
Classe de protection	IP65
Cycle de service	25%
Niveau de bruit	≤65 dB

Chaque ensemble de ce produit est livré avec les accessoires suivants :

- Support de montage X2

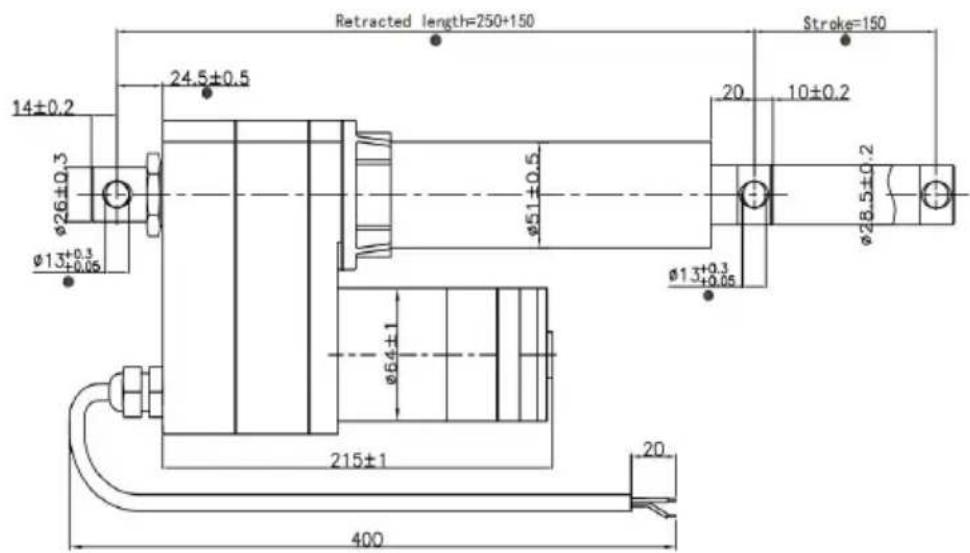

Dessin

OK648-A-150mm

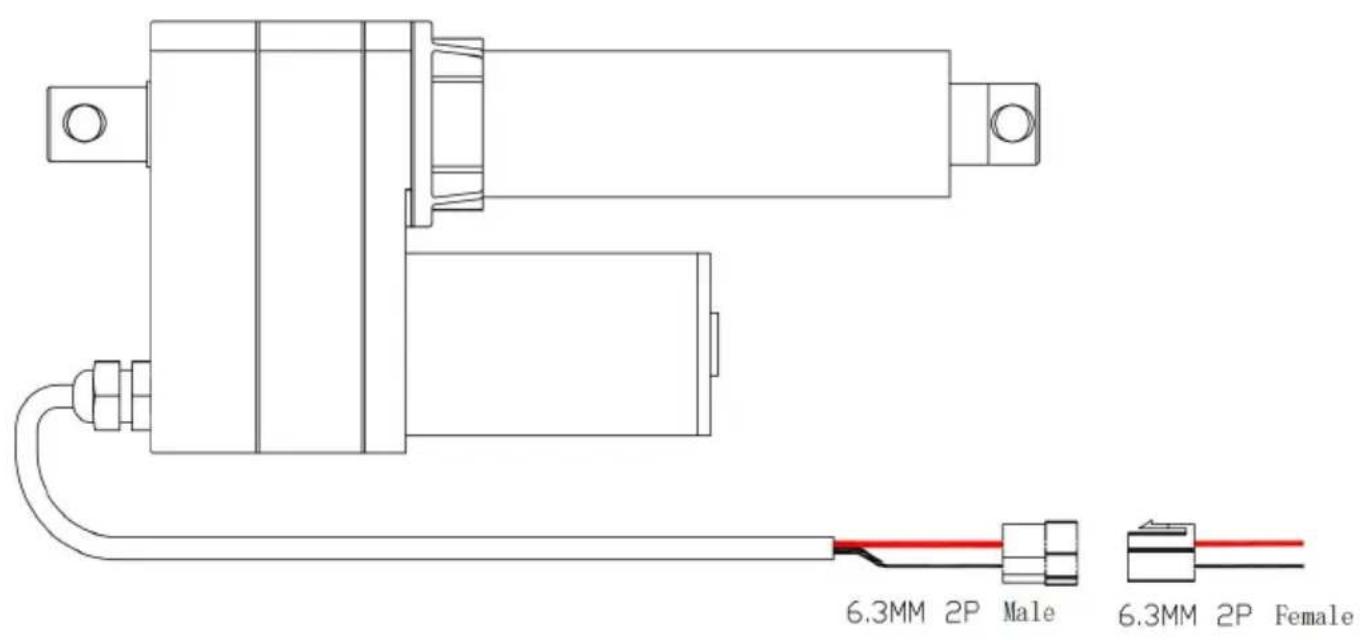

NOTE : veuillez tolérer une marge de +5% due à la mesure manuelle. Ce produit est compatible avec les spécifications de prise femelle correspondantes (configurées par le client) : 6,3 mm. Dessin

Les utilisateurs doivent faire preuve de prudence pour s'assurer que :

1. La distance de déplacement de l'actionneur satisfait aux exigences de conception structurelle.
2. Les interrupteurs de fin de course déployés et rétractés fonctionnent normalement. Ils doivent arrêter le moteur lorsque le tube d'extension est entièrement rétracté ou entièrement déployé.
3. Si la vitesse du moteur est trop lente ou s'il ne peut pas fournir suffisamment de puissance : (1) l'alimentation électrique est insuffisante et doit être augmentée, ou (2) la charge appliquée à l'actionneur est trop importante et doit être réduite.

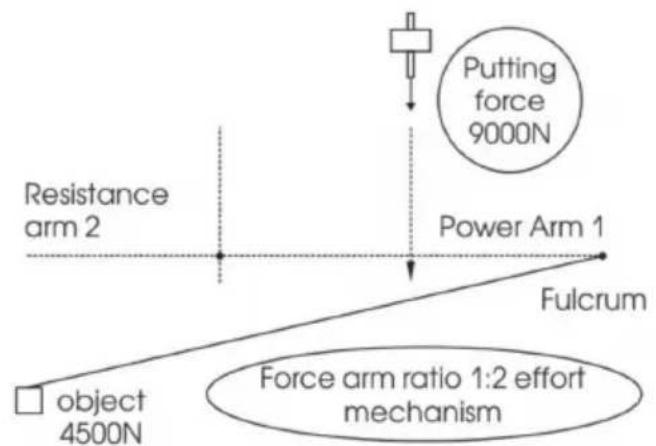

L'entraînement linéaire est uniquement responsable de la force d'entraînement linéaire.

1. La perte causée par les forces latérales et transversales ne peut pas être estimée.

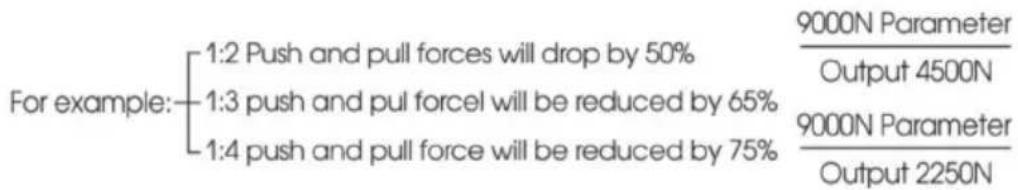

2. La méthode d'installation produit un rapport de bras de moment.
3. Lorsque la course dépasse 400 mm, la valeur estimée de la résistance du tube télescopique à la force de flexion et à la force latérale diminue.

0° 100% d'utilisation en poussée

90° 75% d'utilisation en poussée

90° 50% d'utilisation en poussée

0° 100 % d'utilisation en poussée, <90° 75 % d'utilisation en poussée

90° 50% d'utilisation en poussée

Scénarios d'utilisation :

lits d'hôpitaux, canapés de maison, lits de patients, bureaux, installation de voiture, installations de navire, etc.
