OK648-A - Lineaire actuator Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Lineaire actuator
Merk	Vevor
Model	OK648-A
Beschikbare slag	150 mm of 200 mm
Maximale nominale belasting	9000 N (≈ 917 kg)
Maximale verplaatsingssnelheid	5 mm/s
Nominale spanning	12 V DC
Nominale stroom	≤ 2,0 A
Beschermingsgraad	IP65
Dienstcyclus	25 % (niet continu laten werken)
Bedrijfstemperatuur	-45 °C tot 65 °C
Maximaal geluidsniveau	≤ 65 dB
Afmetingen (ingetrokken, slag 150 mm)	Lengte ongeveer 400 mm, diameter 51 mm
Afmetingen (ingetrokken, slag 200 mm)	Lengte ongeveer 450 mm, diameter 51 mm
Type eindschakelaar	Vast inwendig (niet instelbaar)
Connectortype	6,3 mm vrouwelijk (door klant te configureren)
Inbegrepen accessoires	2 montagebeugels
Elektrische beschermingsklasse	III (Zeer lage veiligheidsspanning)
Aanbevolen toepassingen	Ziekenhuisbedden, banken, bureaus, nautische installaties
Geschatte gewicht	2,5 kg (schatting)

Veelgestelde vragen - OK648-A Vevor

Wat is de benodigde voedingsspanning?

De lineaire actuator Vevor OK648-A werkt op een nominale spanning van 12 V DC. Gebruik een geschikte 12 V DC netadapter.

Wat is de dienstcyclus van deze actuator?

De dienstcyclus is 25%. Dit betekent dat hij niet continu mag werken; reken bijvoorbeeld voor 2 minuten bedrijf 6 minuten rust.

Is de actuator waterdicht?

De beschermingsgraad is IP65, wat beschermt tegen waterstralen en stof. Hij is echter niet volledig waterdicht: dompel hem niet onder in water.

Wat is de maximale belasting die de actuator kan dragen?

De maximale nominale belasting is 9000 N (ongeveer 917 kg). Zorg dat u deze limiet nooit overschrijdt om breuk of letsel te voorkomen.

Hoe installeer ik de actuator correct?

Installeer de actuator zodanig dat de kracht van de belasting is uitgelijnd met het midden van de verlengbuis en de achterste montageadapter. Vermijd zijdelingse krachten die het apparaat kunnen beschadigen.

Zijn er eindschakelaars?

Ja, er zijn vaste eindschakelaars (niet instelbaar) ingebouwd. Ze stoppen automatisch de motor wanneer de buis volledig is uitgeschoven of ingetrokken.

Waarom draait de motor langzaam of heeft hij te weinig vermogen?

Dit kan komen door een onvoldoende voeding (te lage spanning) of een te zware belasting. Controleer de voeding en verminder de belasting indien nodig.

Welke accessoires worden meegeleverd met de actuator?

De set bevat 2 montagebeugels om de installatie te vergemakkelijken. De voedingsconnector (type vrouwelijk 6,3 mm) wordt niet meegeleverd en moet door de gebruiker worden gekozen.

In welke toepassingen kan ik deze actuator gebruiken?

Het is ontworpen voor toepassingen zoals ziekenhuisbedden, elektrische banken, verstelbare bureaus, auto- en nautische installaties. Pas de installatiehoek aan volgens de aanbevelingen (100% duwkracht bij 0°, 75% bij 90°).

Hoe onderhoud en reinig ik de actuator?

Koppel de voeding los vóór onderhoud. Reinig met een droge doek. Gebruik geen agressieve producten. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

GEBRUIKSAANWIJZING OK648-A Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, moet gebruiker de gebruiksaanwijzing zorgvuldig lezen.

	Dit product heeft beschermingsklasse III.
UKCACE	Compliance is een EG- en VK-beveiligingscertificering.
	Dit product valt onder de bepalingen van de Europese Richt 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak ge aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten zodanig zijn gemarkeerd, mogen niet met het normale huisvu worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

INSTRUCTIES

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u het product monteert, bedient of installeert. Het niet opvolgen

van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

1. De belasting die aan de actuator wordt toegevoegd, moet kleiner gelijk zijn aan de nominale belasting van de actuator.
2. Installeer de actuator zo dat de kracht van de belasting op het van de verlengbuis en de achterste montageadapter werkt.
3. Gebruik een 12V DC-stroomadapter.
4. Alle producten hebben een werkcyclus en kunnen niet non-stop bl werken

5. De lineaire actuator is niet volledig waterdicht. Dompel hem niet onder in water.

6. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd

BEWAAR DEZE INSTRUCTIES

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door partij zijn goedgekeurd verantwoordelijk is voor de naleving, kan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking:

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio-televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact in een ander circuit dan de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTPARAMETERS

SPECIFICATIES	OK648 -A
	OK648-A-150mm	OK648-A-200mm
Slaglengte (Max.)	150 mm	200 mm
Nominale belasting (max.)	9000N
Reissnelheid (max.)	5 mm/s
Nominale spanning	12VDC
Nominale stroom	<2 0 A
Eindschakelaars	Vaste binnenkant (niet verstelbaar)
Bedrijfstemperatuur	-45°C~65°C
Beschermingsklasse	IP65
Werkcyclus	25%
Geluidsniveau	≤65dB

Elke set van dit product wordt geleverd met de volgende accessoires:

- MontagebeugelX2

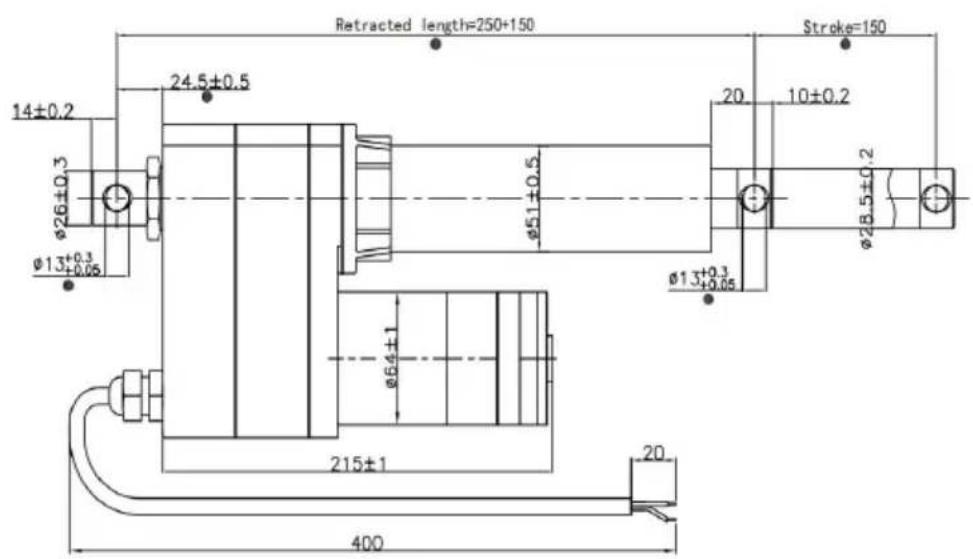

Tekening

OK648-A-150mm

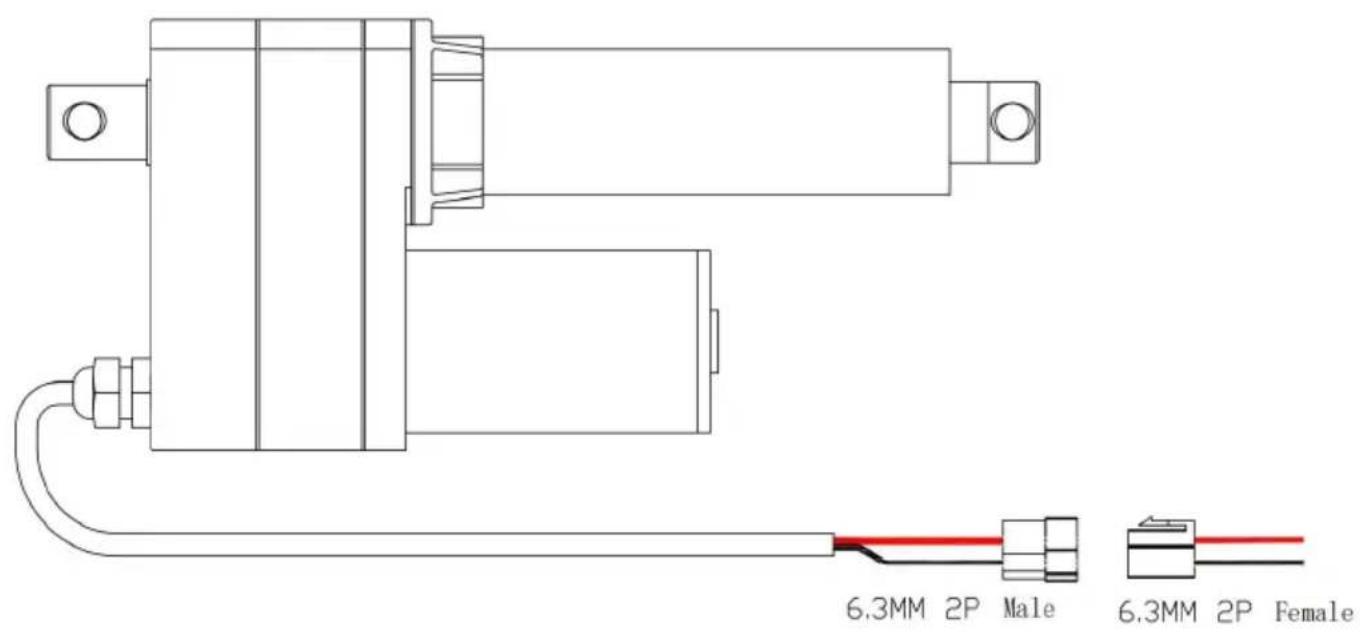

NOTE: please allow +5% tolerance due to manual measurement Dit product is compatibel met de bijbehorende specificaties voor de vrouwelijke stekker (geconfigureerd door de klant) : mm 2P

Tekening

Gebruikers moeten voorzichtig zijn om ervoor te zorgen dat:

1. De slaglengte van de actuator voldoet aan de eisen van het struc ontwerp.
2. De uitgeschoven en ingeschoven eindschakelaars werken normaal. E eindschakelaars moeten de motor stoppen wanneer de verlengbuis volledig in- of uitgeschoven is.
3. Als de motorsnelheid te laag is of niet voldoende vermogen kan I (1) de stroomvoorziening is onvoldoende en moet worden vergroot of. (2) de belasting die op de actuator wordt uitgeoefend is te groot en worden verminderd.

De lineaire aandrijving is alleen verantwoordelijk voor de lineaire aandrijfkracht

1. Het verlies veroorzaakt door laterale en zijdelingse krachten kan nie worden geschat

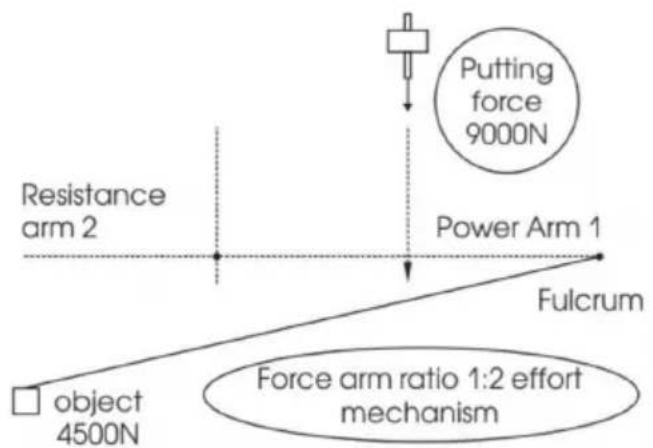

De installatiemethode produceert een momentarmverhouding

1. Wanneer de slag groter is dan 400 mm, wordt de geschatte waar de telescopische

De weerstand van de buis tegen buig- en zijwaartse kracht neemt af.

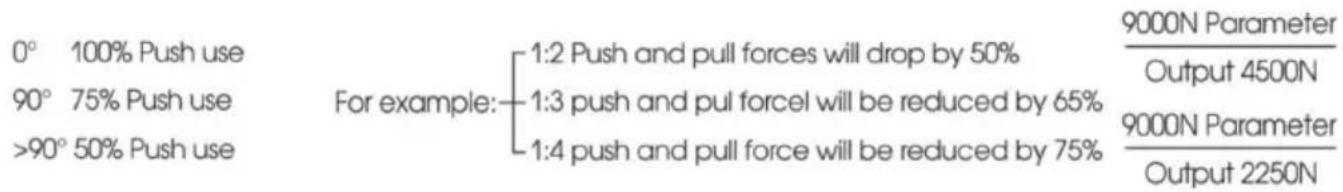

0° 100% duwen gebruik <90° 75% duwen gebruik

90° 50% Duwgebruik

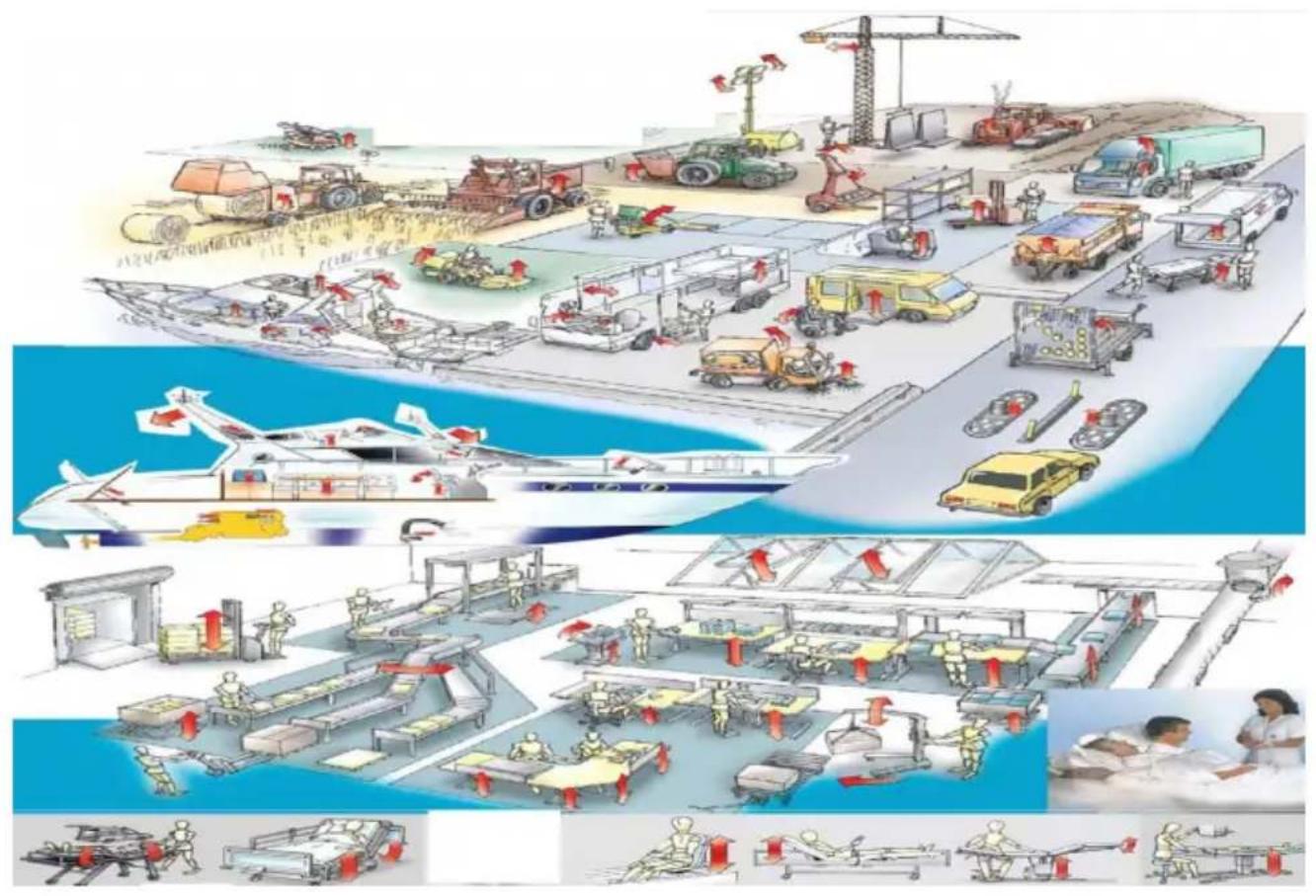

ziekenhuisbedden, banken voor thuis, patientenbedden, bureaus, auto-installaties, scheepsinstallaties, etc.
