OK648-A - Attuatore lineare Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Attuatore lineare
Marca	Vevor
Modello	OK648-A
Corsa disponibile	150 mm o 200 mm
Carico nominale massimo	9000 N (≈ 917 kg)
Velocità di spostamento massima	5 mm/s
Tensione nominale	12 V CC
Corrente nominale	≤ 2,0 A
Grado di protezione	IP65
Ciclo di servizio	25 % (non far funzionare in continuo)
Temperatura di funzionamento	-45 °C a 65 °C
Livello sonoro massimo	≤ 65 dB
Dimensioni (retratto, corsa 150 mm)	Lunghezza circa 400 mm, diametro 51 mm
Dimensioni (retratto, corsa 200 mm)	Lunghezza circa 450 mm, diametro 51 mm
Tipo di interruttore di finecorsa	Fisso interno (non regolabile)
Tipo di connettore	Femmina 6,3 mm (da configurare dal cliente)
Accessori inclusi	2 supporti di montaggio
Classe di protezione elettrica	III (Bassissima tensione di sicurezza)
Utilizzi consigliati	Letti d'ospedale, divani, scrivanie, installazioni nautiche
Peso approssimativo	2,5 kg (stima)

Domande frequenti - OK648-A Vevor

Qual è la tensione di alimentazione richiesta?

L'attuatore lineare Vevor OK648-A funziona con una tensione nominale di 12 V CC. Utilizzare un alimentatore 12 V CC adatto.

Qual è il ciclo di servizio di questo attuatore?

Il ciclo di servizio è del 25 %. Ciò significa che non deve funzionare in continuo; ad esempio, per 2 minuti di funzionamento, prevedere 6 minuti di riposo.

L'attuatore è impermeabile?

Il grado di protezione è IP65, che lo protegge da schizzi d'acqua e polvere. Tuttavia, non è completamente impermeabile: non immergerlo in acqua.

Quale carico massimo può sopportare l'attuatore?

Il carico nominale massimo è di 9000 N (circa 917 kg). Assicurati di non superare mai questo limite per evitare rischi di rottura o lesioni.

Come installare correttamente l'attuatore?

Installare l'attuatore in modo che la forza del carico sia allineata con il centro del tubo di estensione e dell'adattatore di montaggio posteriore. Evitare forze laterali che potrebbero danneggiare l'apparecchio.

Ci sono interruttori di finecorsa?

Sì, sono integrati degli interruttori di finecorsa fissi (non regolabili). Arrestano automaticamente il motore quando il tubo è completamente esteso o retratto.

Perché il motore gira lentamente o manca di potenza?

Ciò può essere dovuto a un'alimentazione insufficiente (tensione troppo bassa) o a un carico troppo pesante. Controllare l'alimentazione e ridurre il carico se necessario.

Quali accessori sono forniti con l'attuatore?

Il kit include 2 supporti di montaggio per facilitare l'installazione. Il connettore di alimentazione (tipo femmina 6,3 mm) non è fornito e deve essere scelto dall'utente.

In quali tipi di applicazioni posso utilizzare questo attuatore?

È progettato per usi come letti d'ospedale, divani elettrici, scrivanie regolabili, installazioni automobilistiche e nautiche. Adattare l'angolo di installazione secondo le raccomandazioni (spinta al 100% per 0°, 75% per 90°).

Come mantenere e pulire l'attuatore?

Scollegare l'alimentazione prima di qualsiasi manutenzione. Pulire con un panno asciutto. Non utilizzare prodotti aggressivi. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.

MANUALE UTENTE OK648-A Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

	Questo prodotto è di classe di protezione III.
	La conformità è una certificazione di sicurezza CE e del Re Unito.
	Questo prodotto è soggetto alle disposizioni della Direttiva Eu 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli a contrassegnati da questo simbolo. I prodotti contrassegnati co tali non possono essere smaltiti con i normali rifiuti domestico devono essere conferiti presso un punto di raccolta per il ri di apparecchiature elettriche ed elettroniche.

ISTRUZIONI

IMPORTANTI MISURE DI SICUREZZA

Si prega di leggere attentamente e comprendere l'intero

manuale prima di procedere al montaggio, all'utilizzo o

all'installazione del prodotto. Il mancato rispetto di tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni.

AVVERTIMENTO:

1. Il carico aggiunto all'attuatore deve essere inferiore o uguale al carico nominale dell'attuatore.
2. Installare l'attuatore in modo che la forza del carico agisca al centro del tubo di prolunga e dell'adattatore di montaggio posteriore.
3. Utilizzare un adattatore di alimentazione da 12 V CC.
4. Tutti i prodotti hanno un ciclo di lavoro e non possono continuare a funzionare senza sosta.
5. L'attuatore lineare non è completamente impermeabile. Non immergerlo direttamente in acqua.
6. I bambini non devono giocare con l'apparecchio. La pulizia e la

manutenzione non devono essere eseguite da bambini senza supervisione.

CONSERVARE QUESTE ISTRUZIONI

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che tali interferenze non si verifichino in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, verificabili spegnendo e riaccendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

PARAMETRI DEL PRODOTTO

SPECIFICHE	OK648 -A
	OK648-A-150mm	OK648-A-200mm
Lunghezza della corsa (max.)	150 millimetri	200 millimetri
Carico nominale (max.)	9000N
di viaggio (max.)	5 mm/s
Tensione nominale	12 V CC
Corrente nominale	<2 0 A
Interruttori di finecorsa	Interno fisso (non regolabile)
Temperatura di funzionamento	-45°C~65°C
Classe di protezione	IP65
Ciclo di lavoro	25%
Livello di rumore	≤65 dB

Ogni set di questo prodotto è dotato dei seguenti accessori:

- Staffa di montaggio X2

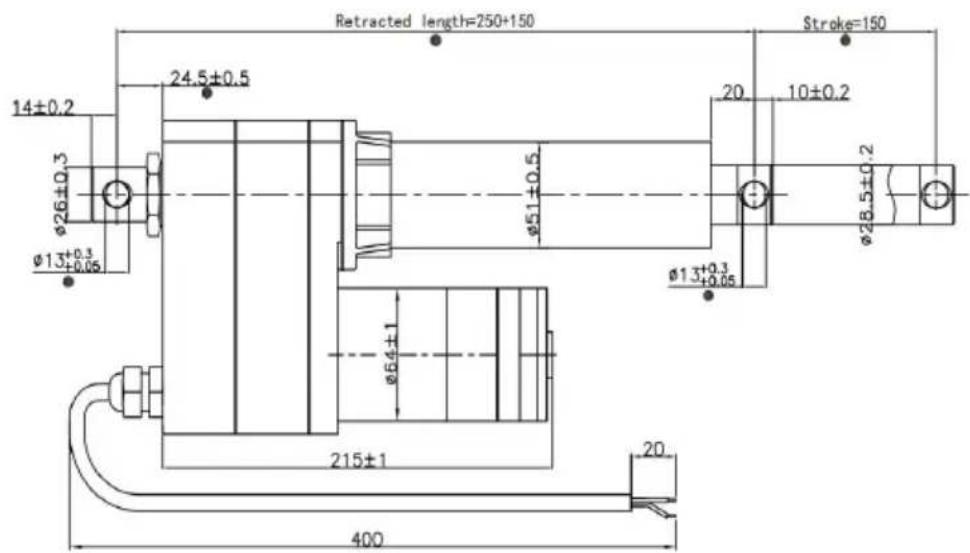

Disegno

OK648-A-150mm

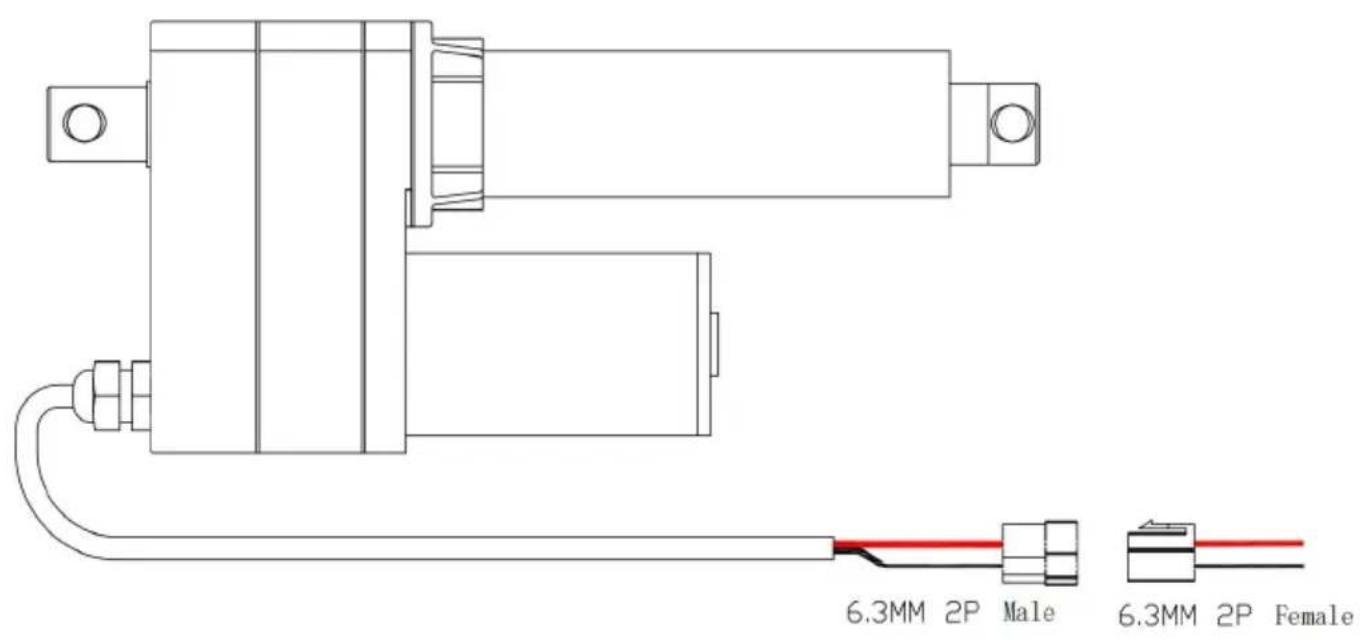

NOTA: si prega di consentire una tolleranza del +5% dovuta alla misurazione manuale. Questo prodotto è compatibile con le specifiche della spina femmina corrispondente (configurata dal cliente): 6,3 mm 2P. Disegno

Gli utenti devono prestare attenzione per garantire che:

1. La distanza di spostamento dell'attuatore soddisfa i requisiti della progettazione strutturale.
2. I finecorsa estesi e retratti funzionano normalmente. I finecorsa dovrebbero arrestare il motore quando il tubo di prolunga è completamente retratto o completamente esteso.
3. Se la velocità del motore è troppo bassa o non riesce a fornire sufficiente:

(1) l'alimentazione elettrica è insufficiente e deve essere aumentata, oppure (2) il carico applicato all'attuatore è troppo grande e deve essere ridotto.

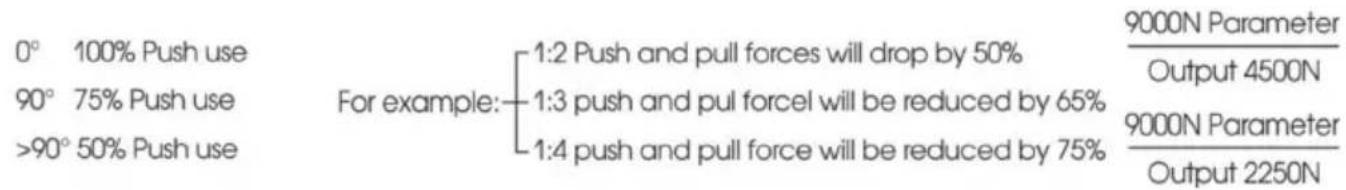

L'azionamento lineare è responsabile solo della forza di azionamento lineare.

1. La perdita causata dalle forze laterali e laterali non può essere st

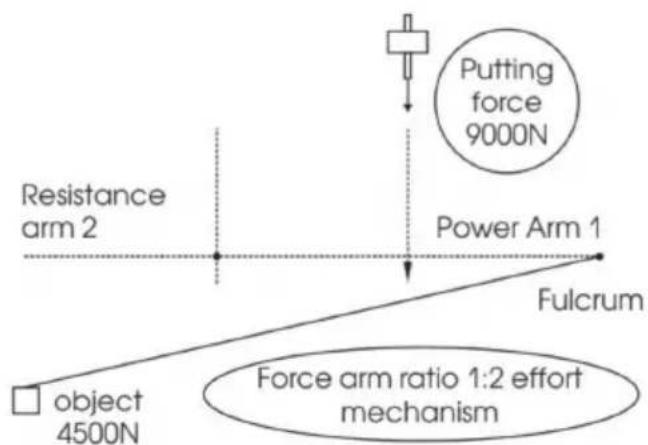

2. Il metodo di installazione produce un rapporto del braccio di mone 3. Quando la corsa supera i 400 mm, il valore stimato della resistenza del tubo telescopico alla forza di flessione e alla forza laterale diminuisce.

0° 100% utilizzo push <90° 75% utilizzo push >90° 50% Spingere l'uso

Scenari di utilizzo:

letti d'ospedale, divani per la casa, letti per pazienti, scrivanie per uffici, installazioni per auto, installazioni per navi, ecc.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730
