MANUALE UTENTE OK648 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

ATTUATORE LINEARE

MODELLO: OK648

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

ATTUATORE LINEARE

MODELLO: OK648

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www. vevor. com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva europea2012/19/UE. Il simbolo che mostra un bidone della spazzatura barratoindica che il prodotto richiede la raccolta differenziata dei rifiuti inUnione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non esseri smaltito con i normali rifiuti domestici, ma deve essere portato a un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.
	Questo prodotto appartiene alla classe di protezione III.
	La conformità è una certificazione di sicurezza CE e Regno Unito.

TUTELA IMPORTANTE

Si prega di leggere e comprendere l'intero manuale prima di tentare assemblare, utilizzare o installare il prodotto. Mancato rispetto di tutto

istruzioni elencate di seguito potrebbero provocare scosse elettriche, incendi e/o lesioni gravi.

AVVERTIMENTO:

1. Il carico aggiunto sull'attuatore deve essere inferiore o uguale al carico nominale di attuatore.
2. Installare l'attuatore in modo che la forza del carico agisca al centro del tubo di prolunga e l'adattatore per il montaggio posteriore.
3. Utilizzare l'adattatore di alimentazione CC da 12 V.
4. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare sempre non stop.
   5.L'attuatore non è completamente impermeabile, non immergerlo direttamente nell'acqua.
5. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente dovranno non essere effettuato da bambini senza supervisione.

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta all'art seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza
potrebbe causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, in caso contrario installato e utilizzato in conformità con le istruzioni, può causare danni

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia in tal senso non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema interferenza da parte di una o più delle seguenti misure.

- Riorientare o riposizionare l'antenna ricevente.

- Aumentare la distanza tra il prodotto e il ricevitore.

- Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore è collegato.

- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

PARAMETRI DEL PRODOTTO

SPECIFICHE	OK648
Lunghezza della corsa	760 mm
Carico nominale	1000N
Velocità di viaggio (max.)	9mm/s
Tensione nominale	CC 12 V
Corrente nominale (max.)	6A
Interruttore d'arresto	Interno fisso (non regolabile)
Temperatura di funzionamento	-20ÿ~~+65ÿ
Classe di protezione	IP54
Ciclo di lavoro	25%
Livello di rumore	ÿ60dB
INGRESSO adattatore	CA 100-240 V 50/60 Hz 1,3 A
POLLICE	Stati Uniti, UE, Australia
Numero di host	2 PZ

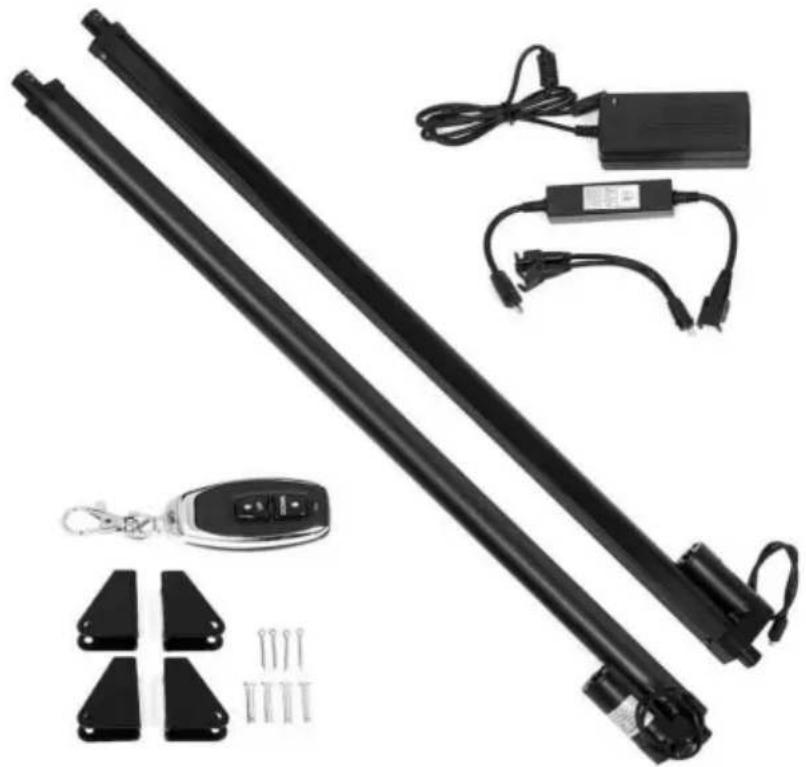

Accessori:

OK648: 4 staffe di montaggio, 4 bielle, 4 pin tipo R, 1 telecomando, 1 set di adattatori, 1 cavo di alimentazione

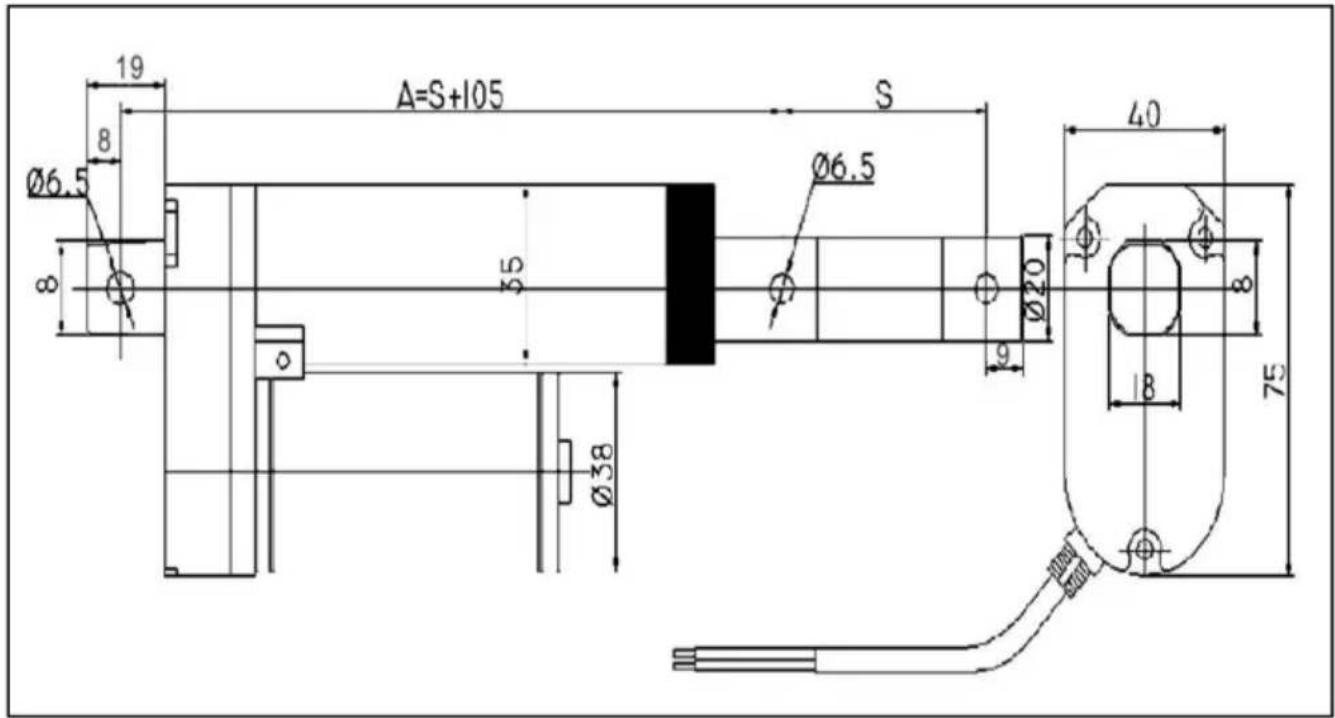

Disegno

19 8 Ø6.5 Ø6.5 35 Ø20 40 Ø38 75 18

Precauzioni per l'uso

1. Installare la connessione con la presa di allineamento.
2. L'attuatore manterrà la sua posizione quando l'alimentazione è spenta. Lo farà automaticamente fermarsi quando raggiunge la fine.
3. L'attuatore è dotato di finecorsa interno preinstallato, non può farlo.
4. Montare l'attuatore fissando i fori di montaggio superiore e inferiore a due fissi posizioni. La lunghezza della corsa dell'attuatore (ad esempio 12 pollici) e le limitazioni di la particolare applicazione determinerà la posizione delle posizioni di montaggio fisse.
5. Confermare che il movimento bidirezionale dell'attuatore lineare sia fluido e all'interno la lunghezza della corsa dell'attuatore dopo l'installazione. Inoltre, conferma che no sono presenti ostacoli lungo il percorso dell'attuatore.
6. Fissare i fori di montaggio superiore e inferiore dell'attuatore lineare sui due dispositivi di montaggio utilizzando bot di diametro.
7. Il funzionamento dell'attuatore lineare deve essere testato manualmente dopo l'installazione è completata.

Gli utenti devono prestare attenzione per garantire che:

1. La distanza della corsa dell'attuatore soddisfa i requisiti del progetto strutturale.
2. I finecorsa esteso e retratto funzionano normalmente. I finecorsa dovrebbero arrestare il motore quando il tubo di estensione è completamente retratto o completamente esteso).
3. Se il motore gira troppo lentamente o non dà tutta la forza:

(1) l'alimentazione è insufficiente e deve essere aumentata o (2) il carico applicato all'attuatore è troppo grande e deve essere ridotto.
