BRUKSANVISNING OK648 Vevor

Teknisk support och e-garanticertifikat www. vevor. se/support

LINJÄR AKTUATOR

MODELL: OK648

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINJÄR AKTUATOR

MODELL: OK648

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www. vevor. se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en softunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är d kasseras med vanligt hushållsavfall, men måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
	Denna produkt är av skyddsklass III.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs och förstå hela denna manual innan du försöker

montera, använda eller installera produkten. Misslyckas med att följa alla

instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarliga skador.

WARNING:

1. Belastningen som läggs på ställdonet måste vara mindre än eller lika med märklasten på ställdon.

2. Installera ställdonet så att kraften från lasten verkar i mitten av förlängningsröret och den bakre monteringsadaptern.

3. Använd 12V DC-strömadaptern.

4. Alla ställdon har arbetscykel, kan inte fungera hela tiden oavbrutet.

5. Ställdonet är inte helt vattentätt, sänk inte ner det direkt i vattnet.

6. Barn får inte leka med apparaten. Rengöring och användarunderhåll ska inte göras av barn utan uppsikt.

SPARA DESSA INSTRUKTIONER

FCC-information

WARNING:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen! Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Notera:

Denna produkt har testats och befunnits följa gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

PRODUKTPARAMETRAR

SPECIFIKATIONER	OK648
Slaglängd	760 mm
Nominell belastning	1000N
Reshastighet (max.)	9 mm/s
Märkspänning	DC 12V
Märkström (max.)	6A
Gränslägesbrytare	Fast inre (ej justerbar)
Drifttemperatur	-20ÿ~~+65ÿ
Skyddsklass	IP54
Arbetscykel	25 %
Ljudnivå	ÿ60dB
Adapter INPUT	AC100-240V 50/60Hz 1,3A
TUM	USA, EU, AU
Antal värdar	2 st

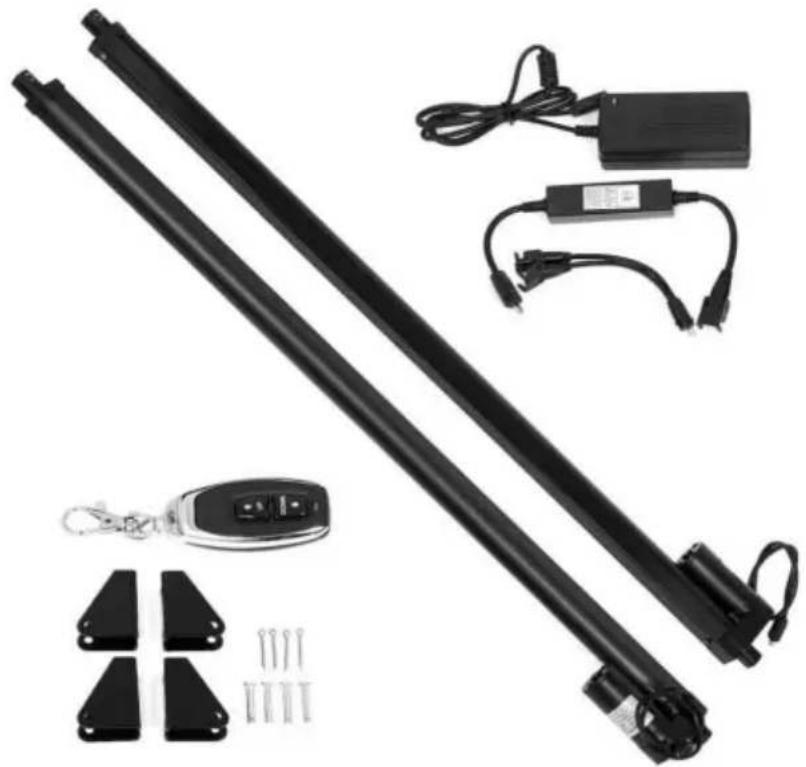

Tillbehör:

OK648:4 x monteringsfäste, 4 x vevstake, 4 x stift av R-typ, 1 x fjärrkontroll, 1 x set adapter, 1 x nätsladd

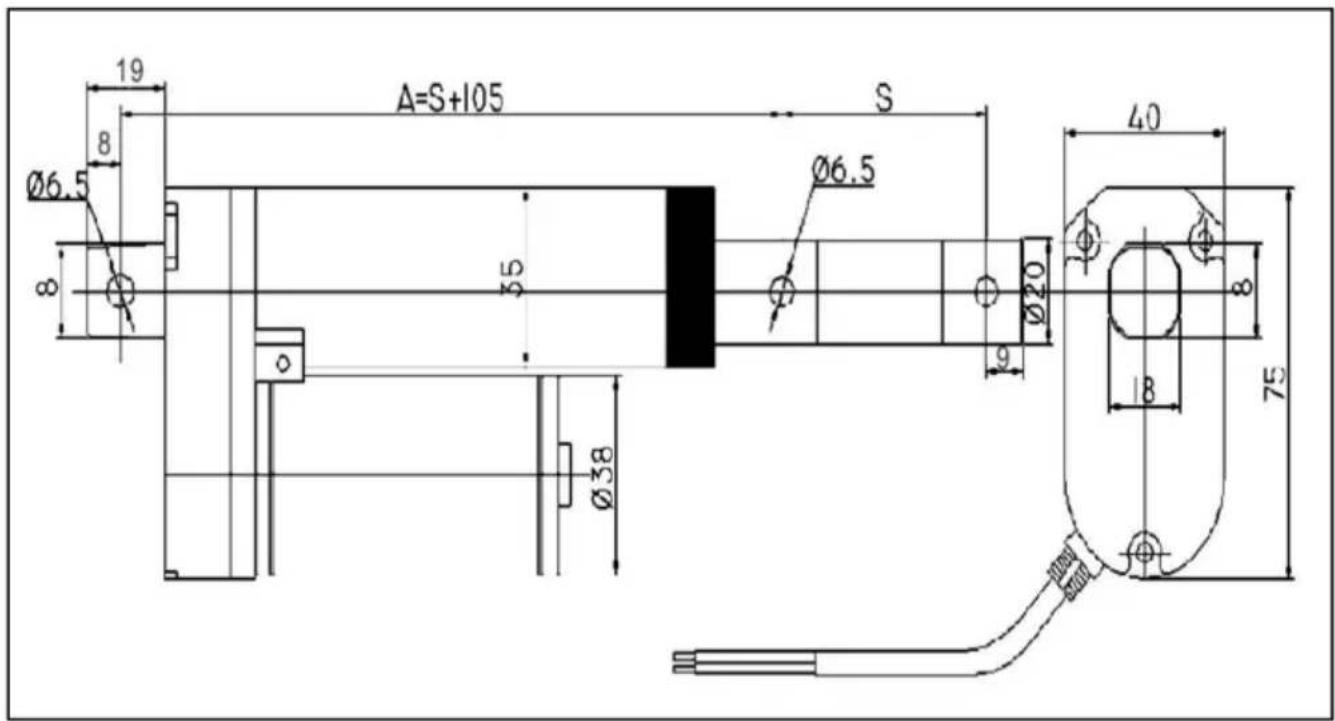

Teckning

19 8 Ø6.5 Ø6.5 35 Ø38 Ø20 40 8 75 18

Försiktighetsåtgärder för användning

1. Installera anslutningen med inriktningshylsan.
2. Ditt ställdon kommer att hålla sitt läge när strömmen är avstängd. Det kommer automatiskt stoppa när det när slutet.
3. Ställdonet har förinstallerad inre gränslägesbrytare, det kan den inte.
4. Montera ställdonet genom att fästa de övre och nedre monteringshålen i två fasta positioner. Ställdonets slaglängd (t.ex. 12 tum) och begränsningarna för den specifika applikationen kommer att avgöra platsen för de fasta monteringspositionerna.
5. Bekräfta att tvåvägsrörelsen för det linjära ställdonet är jämn och inomhus ställdonets slaglängd efter att den har installerats. Bekräfta dessutom att nej hinder finns längs ställdonets färdväg.
6. Fäst de övre och nedre monteringshålen på det linjära ställdonet på de två monteringsfixturer med diameter bots.
7. Funktionen av det linjära ställdonet bör testas manuellt efter installationen är klar.

Användare bör vara försiktiga för att säkerställa att:

1. Ställdonets körsträcka uppfyller kraven för konstruktionskonstruktionen.
2. De förlängda och indragna imit-omkopplarna fungerar normalt. Gränslägesbrytarna ska stoppa motorn när förlängningsröret är helt indraget eller helt utdraget).
3. Om motorn går för långsamt eller inte ger full kraft:

(1) strömförsörjningen är otillräcklig och måste ökas eller (2) belastningen som appliceras på ställdonet är för stor och måste minskas.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

UK

REP

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
