Produkttyp	Linjär ställdon
Märke	Vevor
Modell	OK648-1000N
Matningsspänning	12 V DC
Nominell kraft	1000 N
Skyddsklass	III
Driftscykel	Intermittent (får inte köras kontinuerligt)
IP-klass	Inte vattentät (får inte doppas ned)
Kroppsmaterial	Stål
Motortyp	Likströmsmotor
Ändlägesbrytare	Inbyggd (automatisk stopp i ändläge)
Hållfunktion	Håller läget vid strömlöst (automatisk broms)
Rörelseriktning	Ut- och indragning (polvändning)
Monteringssystem	Övre och undre monteringshål
Underhåll	Rengör med torr trasa, får inte doppas ned
Säkerhet	Respektera nominell belastning, centrerad montering, använd 12 V DC-adapter
Reservdelar	Kontakta tillverkaren
Garanti	Elektroniskt garantibevis på www.vvor.com/support
Tillverkare	Vevor, tillverkad i Kina
Överensstämmelse	CE, UKCA, FCC Part 15

Vanliga frågor - OK648-1000N Vevor

Vad är driftspänningen för Vevor OK648-1000N linjära ställdonet?

Ställdonet fungerar på 12 V DC. Använd en 12 V DC-nätadapter.

Hur får man ställdonets kolv att gå ut och in?

För att förlänga ställdonet, anslut den röda ledningen till den positiva polen och den svarta ledningen till den negativa polen. För att dra in den, vänd anslutningarna. Använd ett relä eller en omkopplare med polvändning för att förenkla operationen.

Vad är ställdonets maximala kraft?

Den nominella kraften är 1000 N. Överskrid aldrig denna belastning för att undvika skador eller personskada.

Kan ställdonet användas kontinuerligt?

Nej, ställdonet har en intermittent driftscykel. Det får inte köras oavbrutet. Låt det svalna mellan användningarna.

Är ställdonet vattentätt?

Nej, det är inte helt vattentätt. Doppa inte ned det i vatten och skydda det från överdriven fukt.

Vad gör jag om motorn går långsamt eller inte ger full kraft?

Kontrollera strömförsörjningen: spänningen kan vara otillräcklig. Om belastningen är för tung, minska den. Se till att ställdonet inte är blockerat.

Hur installerar jag ställdonet?

Fäst de övre och undre monteringshålen i två fasta fästen. Slaglängden och applikationens begränsningar bestämmer placeringen. Kontrollera att rörelsen är fri och utan hinder.

Behåller ställdonet sitt läge när strömmen stängs av?

Ja, det behåller sitt läge tack vare en inbyggd automatisk broms.

Vad är ändlägesbrytarna?

Ställdonet är utrustat med interna ändlägesbrytare som automatiskt stoppar motorn när kolven är helt utdragen eller indragen.

Var hittar jag teknisk support och garanti?

Besök www.vvor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING OK648-1000N Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

LINJÄR AKTUATOR

MODELL: OK648/OK648-A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINJÄR AKTUATOR

MODELL: OK648/OK648-A

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt

	Varning - För att minska risiken für skada@måste användaren lasa instruktionernahandbok noggrant.
	KORREKT AVFALLSHANTERINGDenna produit omfattas av bestämmelserna i det europeiska direktivet2012/19/EU. Symbolen som visar en soptunna på hjul korsadindikerar att produits kräver Separate sophämtning iEuropeiska unionen. Detta gäller produits och alla tillbehörmärkt medenna symbol. Produktter märkta som sādana kanske inte ar detkasseras med vanligt hushållsavfall, men måste tas tillen insamlingsplats for ätervinning av elektriska och elektroniska apparater.
III	Denna produit ar av skyddsklass III.
CEUKCA	Compliance ar en säkerhetscertificering是从EG och Storbritannien.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs och förstå hela manualen innan du försöker

montera, använda eller installera produkten. Misslyckas med att följa alla

Instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarliga skador.

VARNING:

1. Belastningen på ställdonet måste vara mindre än eller lika med märklasten på ställdonet.
2. Installera ställdonet så att kraften från lasten verkar i mitten av förlängningsröret och den bakre monteringsadaptern.
3. Använd 12V DC-strömadaptern.
4. Alla ställdon har duty cycle, de kan inte fungera kontinuerligt utan avbrott.
5. Ställdonet är inte helt vattentätt, sänk inte ner det direkt i vattnet.
6. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

SPARA DESSA INSTRUKTIONER

FCC-information

VARNING:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen! Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Notera:

Denna produkt har testats och befunnits följa gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

PRODUKTPARAMETRAR

1 x set med skyddssats

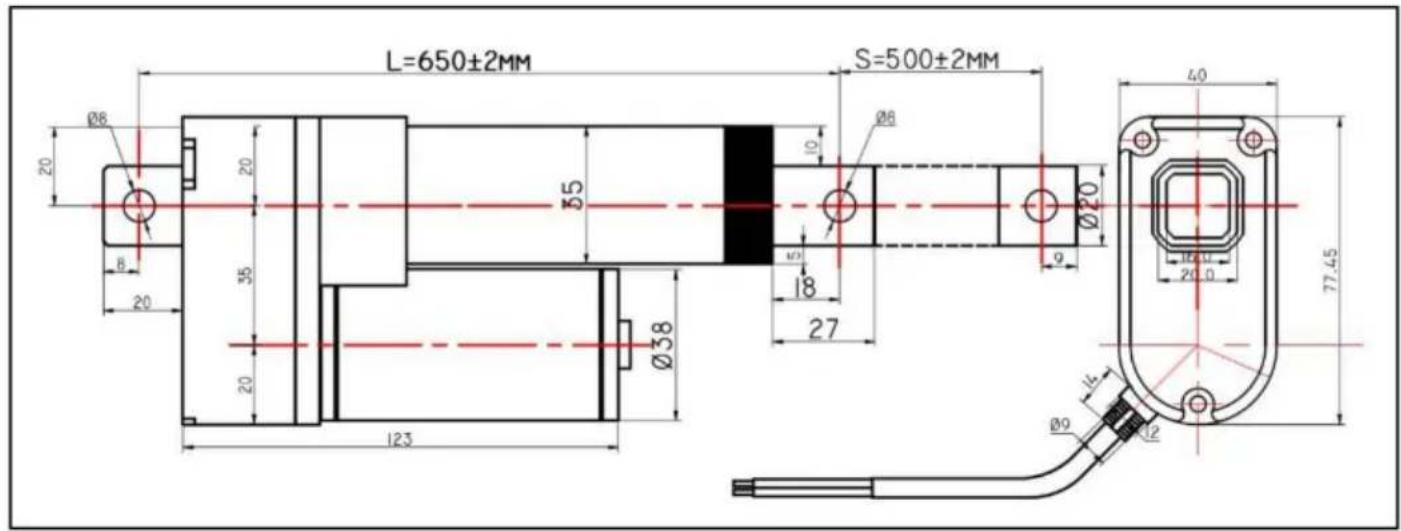

Teckning OK648

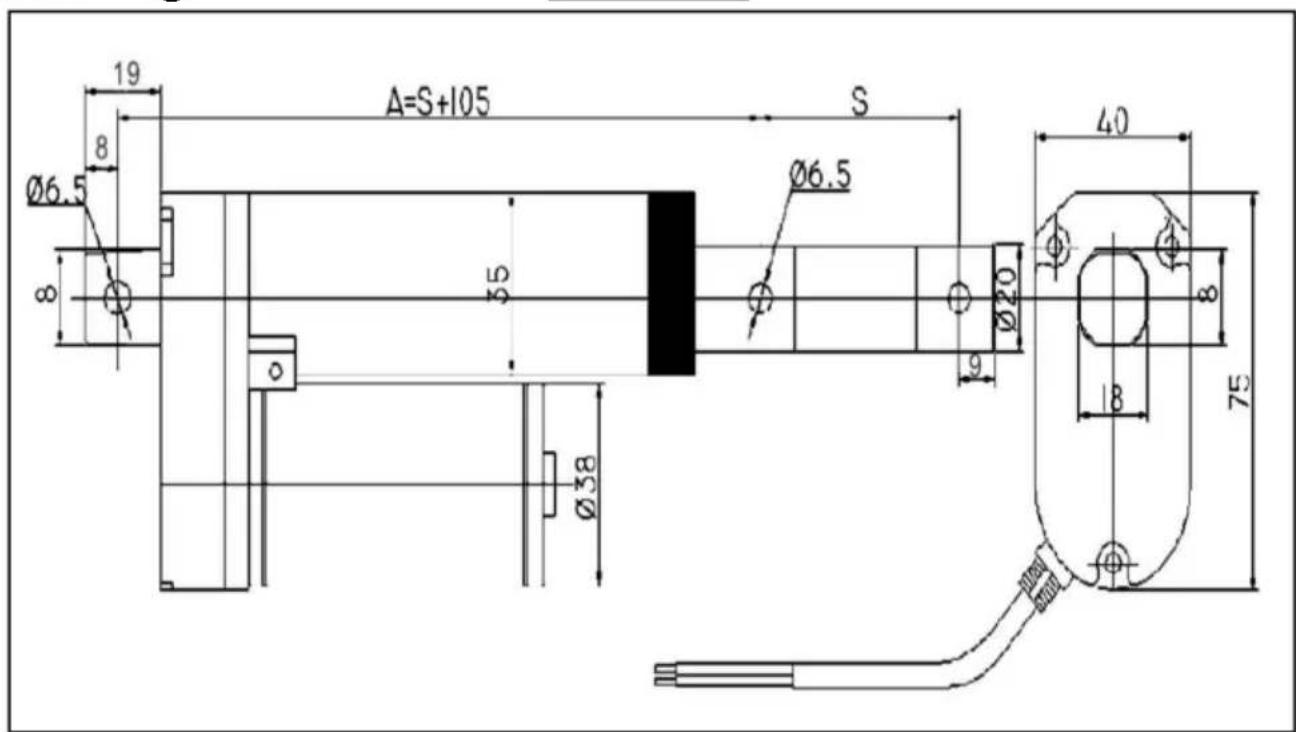

OK648-A

Försiktighetsåtgärder för användning

1. Förbered att ansluta ställdonets två kablar till ett 12 volts batteri.
2. Röd ledning till den positiva polen och svart ledning till minuspolen. För att ställdonet ska fällas in, vänd bara på terminalanslutningarna.
3. För att förenkla det sista steget kan du förbereda ett relä eller en omkopplare (ingår inte) för ställdonet. När du vill att ställdonet ska förlängas eller dras in, tryck bara på knappen.
4. Ditt ställdon kommer att hålla sitt läge när strömmen är avstängd. Det kommer automatiskt att stoppa när det når slutet.
5. Ställdonet har förinstallerade inre gränslägesbrytare, så det kan inte överbelastas.
6. Montera ställdonet genom att fästa de övre och nedre monteringshålen i två fasta positioner. Ställdonets slaglängd (t.ex. 12 tum) och begränsningarna för den specifika applikationen kommer att avgöra platsen för de fasta monteringspositionerna.
7. Bekräfta att tvåvägsrörelsen för det linjära ställdonet är jämn och inom ställdonets slaglängd efter att det har installerats. Bekräfta dessutom att inga hinder finns längs ställdonets färdväg.
8. Fäst de övre och nedre monteringshålen på det linjära ställdonet på de två monteringsfixturerna med lämpliga bultar.
9. Funktionen av det linjära ställdonet bör testas manuellt efter installationen är klar.

Användaren bör vara försiktig för att säkerställa att:

1. Ställdonets färdsträcka uppfyller kraven för den strukturella designen.
2. De förlängda och indragna gränslägesbrytarna fungerar normalt. Gränslägesbrytarna ska stoppa motorn när förlängningsröret är helt indraget eller helt utdraget. 3. Om motorn går för långsamt eller inte ger full kraft: (1) strömförsörjningen är otillräcklig och måste ökas, eller (2) belastningen som appliceras på ställdonet är för stor och måste minskas.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importerad

till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730 Importerad

till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122

Australien

Pooledas Group Ltd

Preston, Storbritannien

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
