OK648-1000N - Linearantrieb Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Linearantrieb
Marke	Vevor
Modell	OK648-1000N
Versorgungsspannung	12 V DC
Nennkraft	1000 N
Schutzklasse	III
Einschaltdauer	Intermittierend (nicht kontinuierlich betreiben)
Schutzart	Nicht wasserdicht (nicht eintauchen)
Gehäusematerial	Stahl
Motortyp	Gleichstrommotor
Endschalter	Integriert (automatischer Stopp am Ende des Hubs)
Haltefunktion	Hält die Position bei Spannungsausfall (automatische Bremse)
Bewegungsrichtung	Aus- und Einfahren (Polaritätsumkehr)
Montagesystem	Obere und untere Montagelöcher
Wartung	Mit trockenem Tuch reinigen, nicht eintauchen
Sicherheit	Nennlast beachten, zentrierte Montage, 12 V DC Adapter verwenden
Ersatzteile	Hersteller kontaktieren
Garantie	Elektronische Garantieurkunde auf www.vvor.com/support
Hersteller	Vevor, hergestellt in China
Konformität	CE, UKCA, FCC Teil 15

Häufig gestellte Fragen - OK648-1000N Vevor

Wie hoch ist die Betriebsspannung des Vevor OK648-1000N Linearantriebs?

Der Antrieb arbeitet mit 12 V DC. Verwenden Sie unbedingt ein 12 V DC Netzteil.

Wie fahre ich die Stange des Linearantriebs aus und ein?

Um den Antrieb auszufahren, verbinden Sie das rote Kabel mit dem Pluspol und das schwarze Kabel mit dem Minuspol. Zum Einfahren kehren Sie die Anschlüsse um. Verwenden Sie ein Relais oder einen Umschalter, um den Vorgang zu vereinfachen.

Wie hoch ist die maximale Kraft des Linearantriebs?

Die Nennkraft beträgt 1000 N. Überschreiten Sie diese Last niemals, um Schäden oder Verletzungen zu vermeiden.

Kann der Linearantrieb kontinuierlich betrieben werden?

Nein, der Linearantrieb hat einen intermittierenden Einschaltzyklus. Er darf nicht ununterbrochen laufen. Lassen Sie ihn zwischen den Einsätzen abkühlen.

Ist der Linearantrieb wasserdicht?

Nein, er ist nicht vollständig wasserdicht. Tauchen Sie ihn nicht ins Wasser und schützen Sie ihn vor übermäßiger Feuchtigkeit.

Was tun, wenn der Motor langsam läuft oder nicht die volle Kraft liefert?

Überprüfen Sie die Stromversorgung: Die Spannung ist möglicherweise zu niedrig. Wenn die anliegende Last zu schwer ist, reduzieren Sie sie. Stellen Sie sicher, dass der Linearantrieb nicht blockiert ist.

Wie installiere ich den Linearantrieb?

Befestigen Sie die oberen und unteren Montagelöcher an zwei festen Halterungen. Der Hub und die Grenzen der Anwendung bestimmen die Position. Stellen Sie sicher, dass die Bewegung frei und ohne Hindernis ist.

Behält der Linearantrieb seine Position, wenn die Stromversorgung unterbrochen wird?

Ja, er hält seine Position dank einer eingebauten automatischen Bremse.

Was sind die Endschalter?

Der Linearantrieb ist mit internen Endschaltern ausgestattet, die den Motor automatisch stoppen, wenn die Stange vollständig aus- oder eingefahren ist.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vvor.com/support für technische Unterstützung und die elektronische Garantieurkunde.

BEDIENUNGSANLEITUNG OK648-1000N Vevor

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR

TOUGH TOOLS, HALF PRICE

Zertifikat für technischen Support und E-Garantie: www.vevor.com/support

LINEARANTRIEB

MODELL: OK648/OK648-A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINEARANTRIEB

MODELL: OK648/OK648-A

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unseren Produkt technischen oder Software-Updates gibt.

	Warnung: Um das Verletzungsrisiko zu verringn, muss der Benutzer die Anweisungen lesen Lesen Sie die Bedienungsamitung sordtig durch.
	RICHTIGE ENTSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer Mülltonne ist durchgestrichen weist daraufhin, dass das Produkt in der Mültrennung getrennt gesammelt werden muss Europäische Union. Dies gilt für das Produkt und ähnliches Zubehör mit diesen Symbol gekennzeichnet. Produkte, die als solche gekennzeichnet sind, sind möglicherweise nicht gekennzeichnet Entsorgen Sie es mit dem normalen Hausmüll, müssen Sie es aber selbst abgeben eine Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.
III	Dieses Produkt entspricht der Schutzklasse III.
CE UK CA	Compliance ist eine EG- und UK-Sicherheitszertifizierung.

WICHTIGE SICHERHEITSMASSNAHMEN

Bitte lesen und verstehen Sie das gesamte Handbuch, bevor Sie versuchen, das Produkt zusammenzubauen, zu bedienen oder zu installieren. Nichtbefolgung aller

Die unten aufgeführten Anweisungen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

WARNUNG:

1. Die auf den Aktuator wirkende Last muss kleiner oder gleich der Nennlast des Aktuators sein.
2. Den Aktuator so installieren, dass die Kraft der Last in der Mitte der Verlängerung wirkt Rohr und den hinteren Montageadapter.
3. Bitte verwenden Sie das 12-V-DC-Netzteil.
4. Alle Aktuatoren haben einen Arbeitszyklus, sie können nicht ständig arbeiten Nonstop-Zeit.
5. Der Aktuator ist nicht vollständig wasserdicht, bitte nicht untertauchen direkt ins Wasser.
6. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

ANLEITUNG AUFBEWAHREN

FCC-Informationen

VORSICHT:

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden. Bei Nichtbeachtung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis:

Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse B

Digitalgerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dazu, einen angemessenen Schutz vor schädlichen Störungen in einer Wohninstallation zu bieten.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche

Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass

in einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt

schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Produkts festgestellt werden kann,

wird der Benutzer aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den das Produkt angeschlossen ist. Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

PRODUKTPARAMETER

OK648: 2 x Montagehalterung, 2 x Verbindungsstange, 2 x R-Typ-Stift

OK648-A: 2 x Montagehalterung, 2 x Verbindungsstange, 2 x R-Typ-Stift,

1 x Satz Schutzset

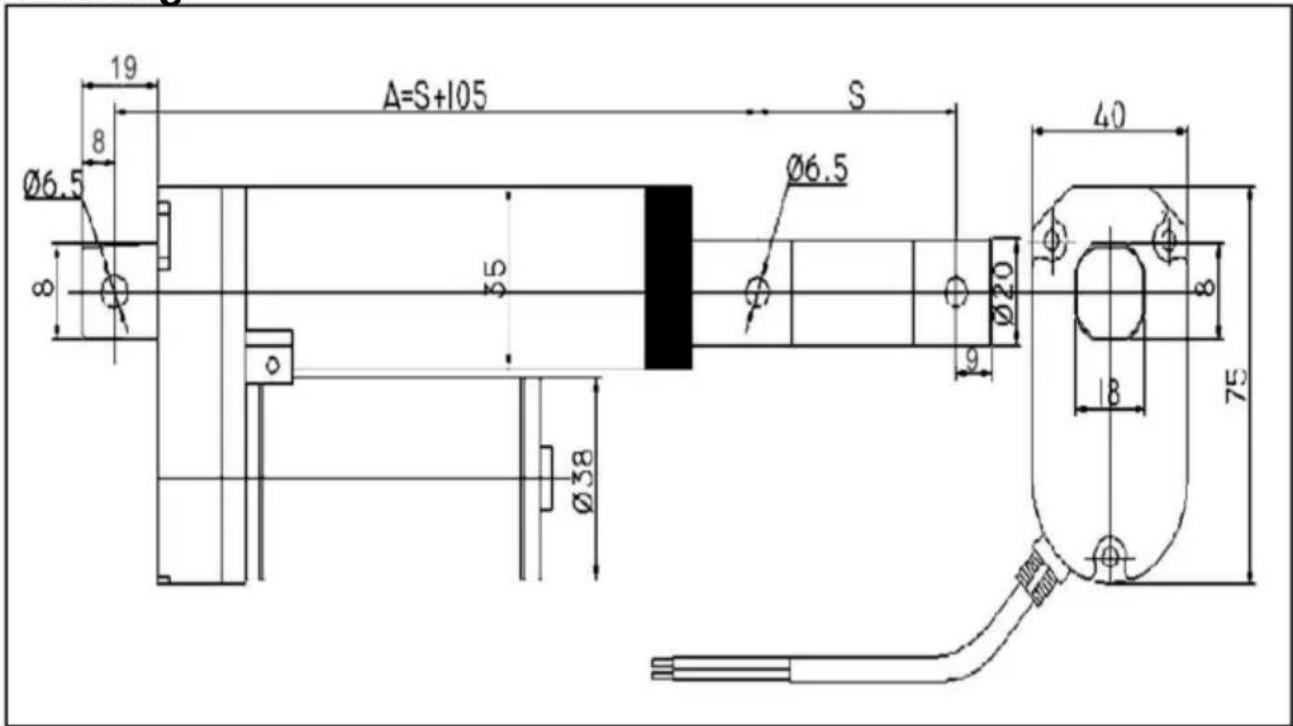

OK648 Zeichnung

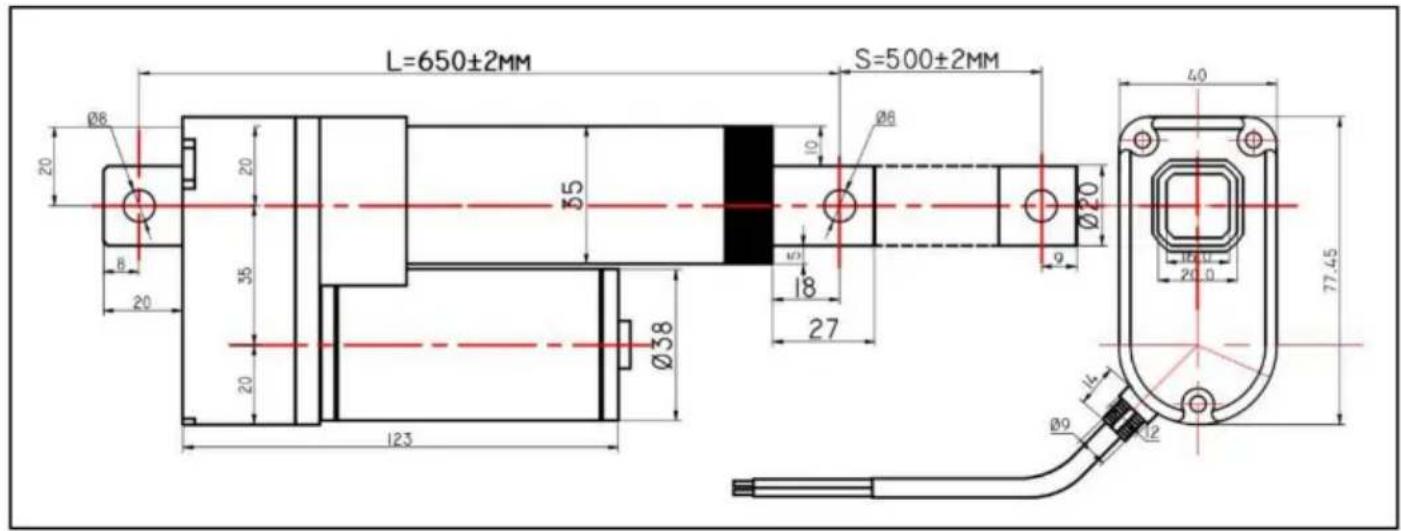

OK648-A

Vorsichtsmaßnahmen für den Gebrauch

1. Bereiten Sie den Anschluss der beiden Drähte des Stellantriebs an eine 12-Volt-Batterie vor.
2. Der rote Draht wird an den Pluspol und der schwarze Draht an den Minuspol angeschlossen.

Der Antrieb fährt aus. Um ihn einzufahren, tauschen Sie einfach die Klemmenanschlüsse aus.

1. Um den letzten Schritt zu vereinfachen, können Sie ein Relais oder einen Schalter mit umgekehrter Polarität vorbereiten (nicht im Lieferumfang enthalten) für den Antrieb. Wenn Sie möchten, dass der Aktuator aus- und einfährt, dann drücken Sie einfach den Schalter.
2. Ihr Stellantrieb behält seine Position bei, wenn der Strom ausgeschaltet ist. Er stoppt automatisch, wenn das Ende erreicht ist.
3. Der Stellantrieb verfügt über einen vorinstallierten inneren Endschalter, dies ist jeder nicht möglich.
4. Montieren Sie den Aktuator, indem Sie die oberen und unteren Befestigungslöcher an zwei festen Positionen befestigen. Die Hublänge des Aktuators (z. B. 12 Zoll) und die Einschränkungen der jeweiligen Anwendung bestimmen die Lage der festen Montagepositionen.
5. Stellen Sie sicher, dass die Bewegung des Linearantriebs in beiden Richtungen reibungslos und innerhalb der Grenzen der Hublänge des Stellantriebs nach der Installation erfolgt. Bestätigen Sie außerdem, dass sich keine Hindernisse entlang des Verfahrens des Aktuators befinden.
6. Befestigen Sie die oberen und unteren Befestigungslöcher des Linearantriebs an den beiden Montagevorrichtungen mit Durchmesser-Bolzen.
7. Die Funktion des Linearantriebs sollte anschließend manuell getestet werden. Die Installation ist abgeschlossen.

Benutzer sollen vorsichtig sein, um sicherzustellen,

dass: 1. Der Verfahrensweg des Aktuators den Anforderungen des strukturellen Designs entspricht.

1. Die Begrenzungsschalter für das Ausfahren und Einfahren funktionieren normal. Die

Endschalter sollen den Motor stoppen, wenn das Verlängerungsrohr vollständig eingefahren oder vollständig ausgefahren ist. 3. Wenn der Motor zu langsam läuft

oder nicht die volle Kraft abgibt: (1) reicht die Stromversorgung nicht aus und muss erhöht werden oder (2) die auf den Aktuator ausgeübte Last ist zu groß und muss reduziert werden.
