Type de produit	Actionneur linéaire
Marque	Vevor
Modèle	OK648-1000N
Tension d'alimentation	12 V CC
Force nominale	1000 N
Classe de protection	III
Cycle de service	Intermittent (ne pas faire fonctionner en continu)
Indice de protection	Non étanche (ne pas immerger)
Matériau du corps	Acier
Type de moteur	Moteur à courant continu
Interrupteur de fin de course	Intégré (arrêt automatique en fin de course)
Fonction de maintien	Maintient la position hors tension (frein automatique)
Sens de déplacement	Extension et rétraction (inversion de polarité)
Système de montage	Trous de montage supérieur et inférieur
Entretien	Nettoyer avec un chiffon sec, ne pas immerger
Sécurité	Respecter la charge nominale, montage centré, utiliser un adaptateur 12 V CC
Pièces détachées	Contacter le fabricant
Garantie	Certificat de garantie électronique sur www.vvor.com/support
Fabricant	Vevor, fabriqué en Chine
Conformité	CE, UKCA, FCC Partie 15

FOIRE AUX QUESTIONS - OK648-1000N Vevor

Quelle est la tension de fonctionnement de l'actionneur linéaire Vevor OK648-1000N ?

L'actionneur fonctionne en 12 V CC. Utilisez impérativement un adaptateur secteur 12 V CC.

Comment faire sortir et rentrer la tige de l'actionneur ?

Pour étendre l'actionneur, connectez le fil rouge à la borne positive et le fil noir à la borne négative. Pour le rétracter, inversez les connexions. Utilisez un relais ou un interrupteur à polarité inversée pour simplifier l'opération.

Quelle est la force maximale de l'actionneur ?

La force nominale est de 1000 N. Ne dépassez jamais cette charge pour éviter tout dommage ou blessure.

Peut-on utiliser l'actionneur en continu ?

Non, l'actionneur a un cycle de service intermittent. Il ne doit pas fonctionner sans arrêt. Laissez-le refroidir entre les utilisations.

L'actionneur est-il étanche ?

Non, il n'est pas complètement étanche. Ne l'immergez pas dans l'eau et protégez-le de l'humidité excessive.

Que faire si le moteur tourne lentement ou ne fournit pas toute la force ?

Vérifiez l'alimentation : la tension peut être insuffisante. Si la charge appliquée est trop lourde, réduisez-la. Assurez-vous que l'actionneur n'est pas bloqué.

Comment installer l'actionneur ?

Fixez les trous de montage supérieur et inférieur à deux supports fixes. La course et les limites de l'application déterminent l'emplacement. Vérifiez que le mouvement est libre et sans obstacle.

L'actionneur conserve-t-il sa position lorsque l'alimentation est coupée ?

Oui, il maintient sa position grâce à un frein automatique intégré.

Quels sont les interrupteurs de fin de course ?

L'actionneur est équipé d'interrupteurs de fin de course internes qui arrêtent automatiquement le moteur lorsque la tige est complètement étendue ou rétractée.

Où trouver le support technique et la garantie ?

Rendez-vous sur www.vvor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI OK648-1000N Vevor

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

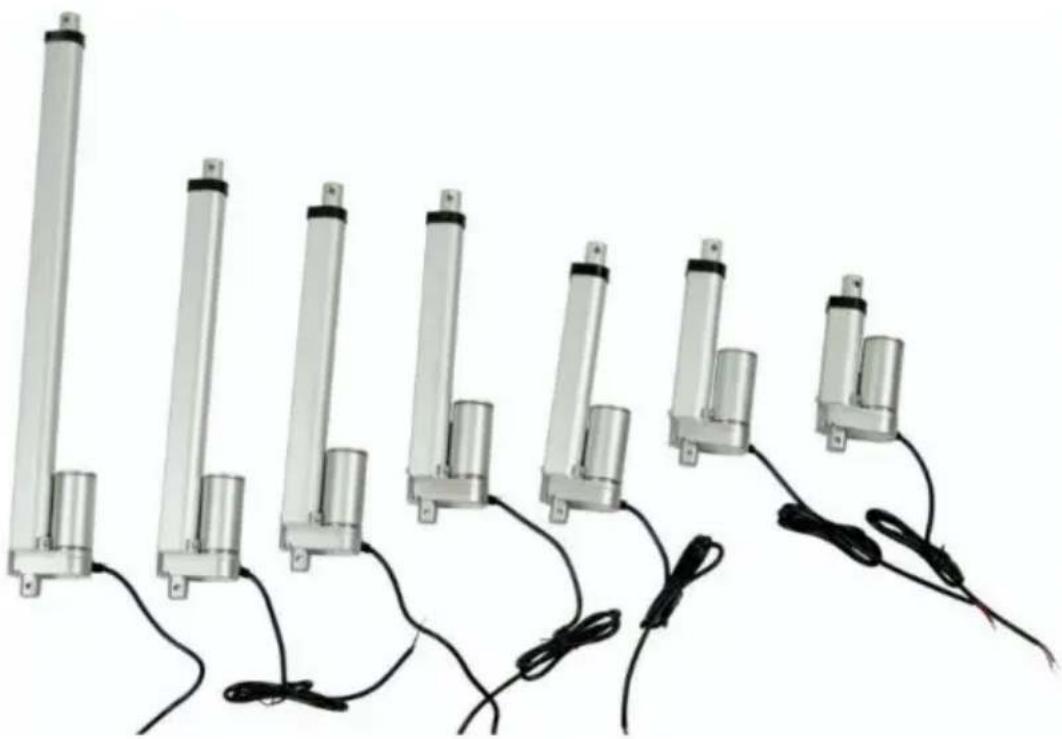

ACTIONNEUR LINÉAIRE

MODÈLE : OK648/OK648-A

BESOIN D'AIDE ? CONTACTEZ-NOUS !

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit dire les instructions manuel avec soin.
	ÉLIMINATION CORRECTE Ce produit est soumis aux dispositions de la directive européen 2012/19/UE. Le symbole représentant une poubelle sur roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européen. Ceci s'applique au produit et à tous les accessoires marqué de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures menagères normales, mais doit être apporté à un point de collecte pour le recyclage des apparils électriques et électroniques.
III	Ce produit est de classe de protection III.
CE UK CA	La conformité est une certification de sécurité CE et Royaume-Uni.

GARANTIES IMPORTANTES

Veuillez lire et comprendre l'intégralité de ce manuel avant d'essayer d'assembler, d'utiliser ou d'installer le produit. Ne pas suivre toutes

les instructions énumérées ci-dessous peuvent entraîner un choc électrique, un incendie et/ou des blessures graves. AVERTISSEMENT :

1. La charge ajoutée sur l'actionneur doit être inférieure ou égale à la charge nominale de l'actionneur.
2. Installez l'actionneur de manière à ce que la force de la charge agisse au centre de l'extension du tube et de l'adaptateur de montage arrêté.
3. Veuillez utiliser l'adaptateur secteur 12 V CC.
4. Tous les actionneurs ont un cycle de service, ils ne peuvent pas fonctionner en continu sans arrêt.
5. L'actionneur n'est pas complètement étanche, veuillez ne pas le plonger directement dans l'eau.
6. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

CONSERVEZ CES INSTRUCTIONS

Informations FCC

PRUDENCE :

Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement indésirable.

AVERTISSEMENT :

Changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.

Note :

Ce produit a été testé et jugé conforme aux limites d'une classe B

Appareil numérique conforme à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas

installé et utilisé conformément aux instructions, il peut causer des interférences

nuisibles aux communications radio. Cependant, rien ne garantit que

aucune interférence ne se produira dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception. Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

PARAMÈTRES DU PRODUIT

Précautions d'emploi

1. Préparez-vous à connecter les deux fils de l'actionneur à une batterie de 12 volts.
2. Le fil rouge à la borne positive et le fil noir à la borne négative feront

l'actionneur s'étendre. Pour le faire rétracter, il suffit d'inverser les connexions des bornes.

1. Pour simplifier la dernière étape, vous pouvez préparer un relais ou un interrupteur à polarité inversée (non inclus) pour l'actionneur. Lorsque vous souhaitez que l'actionneur s'étende et se rétracte, il suffit d'appuyer sur l'interrupteur.
2. Notre actionneur conservera sa position lorsque l'alimentation sera coupée. Il s'arrêtera automatiquement lorsqu'il atteindra la fin.
3. L'actionneur est doté d'un interrupteur de fin de course interne préinstallé, ce qui n'est pas le cas.
4. Montez l'actionneur en fixant les trous de montage supérieur et inférieur à deux supports fixes. La longueur de course de l'actionneur (par exemple 12 pouces) et les limites de l'application particulière détermineront l'emplacement des positions de montage fixes.
5. Confirmez que le mouvement bidirectionnel de l'actionneur linéaire est fluide et dans les limites de la longueur de course de l'actionneur après son installation. De plus, confirmez qu'aucun obstacle n'existe le long du trajet de déplacement de l'actionneur.
6. Fixez les trous de montage supérieur et inférieur de l'actionneur linéaire sur les deux supports de montage à l'aide de boulons de diamètre approprié.
7. Le fonctionnement de l'actionneur linéaire doit être testé manuellement après l'installation.

Les utilisateurs doivent faire preuve de prudence pour s'assurer que :

1. La distance de déplacement de l'actionneur satisfait aux exigences de la conception structurelle.
2. Les interrupteurs d'arrêt étendus et rétractés fonctionnent normalement. Les interrupteurs de fin de course doivent arrêter le moteur lorsque le tube d'extension est complètement rétracté ou complètement étendu. 3. Si le moteur tourne trop lentement ou

ne fournit pas toute la force : (1) l'alimentation électrique est insuffisante et doit être augmentée, ou (2) la charge appliquée à l'actionneur est trop importante et doit être réduite.
