Producttype	Lineaire actuator
Merk	Vevor
Model	OK648-1000N
Voedingsspanning	12 V DC
Nominale kracht	1000 N
Beschermingsklasse	III
Arbeidscyclus	Intermitterend (niet continu laten werken)
Beschermingsgraad	Niet waterdicht (niet onderdompelen)
Materiaal behuizing	Staal
Motortype	Gelijkstroommotor
Eindschakelaar	Ingebouwd (automatische stop aan einde van de slag)
Vasthoudfunctie	Houdt de positie vast bij spanningsloos (automatische rem)
Bewegingsrichting	Uit- en intrekken (polariteit omkeren)
Montagesysteem	Bovenste en onderste montagegaten
Onderhoud	Reinigen met een droge doek, niet onderdompelen
Veiligheid	Respecteer de nominale belasting, gecentreerde montage, gebruik een 12 V DC adapter
Reserveonderdelen	Neem contact op met de fabrikant
Garantie	Elektronisch garantiecertificaat op www.vvor.com/support
Fabrikant	Vevor, gemaakt in China
Conformiteit	CE, UKCA, FCC Part 15

Veelgestelde vragen - OK648-1000N Vevor

Wat is de bedrijfsspanning van de lineaire actuator Vevor OK648-1000N ?

De actuator werkt op 12 V DC. Gebruik beslist een 12 V DC adapter.

Hoe kan ik de stang van de actuator uit- en intrekken?

Om de actuator uit te schuiven, sluit de rode draad aan op de positieve pool en de zwarte draad op de negatieve pool. Om in te trekken, draai de aansluitingen om. Gebruik een relais of een ompoolschakelaar om de bediening te vereenvoudigen.

Wat is de maximale kracht van de actuator?

De nominale kracht is 1000 N. Overschrijd deze belasting nooit om schade of letsel te voorkomen.

Kan de actuator continu worden gebruikt?

Nee, de actuator heeft een intermitterende arbeidscyclus. Het mag niet ononderbroken werken. Laat het afkoelen tussen gebruik.

Is de actuator waterdicht?

Nee, hij is niet volledig waterdicht. Dom pel hem niet onder in water en bescherm hem tegen overmatig vocht.

Wat te doen als de motor langzaam draait of niet volledig kracht levert?

Controleer de voeding: de spanning kan onvoldoende zijn. Als de belasting te zwaar is, verminder deze dan. Zorg dat de actuator niet geblokkeerd is.

Hoe installeer ik de actuator?

Bevestig de bovenste en onderste montagegaten aan twee vaste steunen. De slag en de grenzen van de toepassing bepalen de locatie. Controleer of de beweging vrij is en zonder obstakels.

Houdt de actuator zijn positie vast wanneer de stroom wordt uitgeschakeld?

Ja, hij houdt zijn positie vast dankzij een ingebouwde automatische rem.

Wat zijn de eindschakelaars?

De actuator is uitgerust met interne eindschakelaars die de motor automatisch stoppen wanneer de stang volledig is uit- of ingetrokken.

Waar vind ik technische ondersteuning en garantie?

Ga naar www.vvor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING OK648-1000N Vevor

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

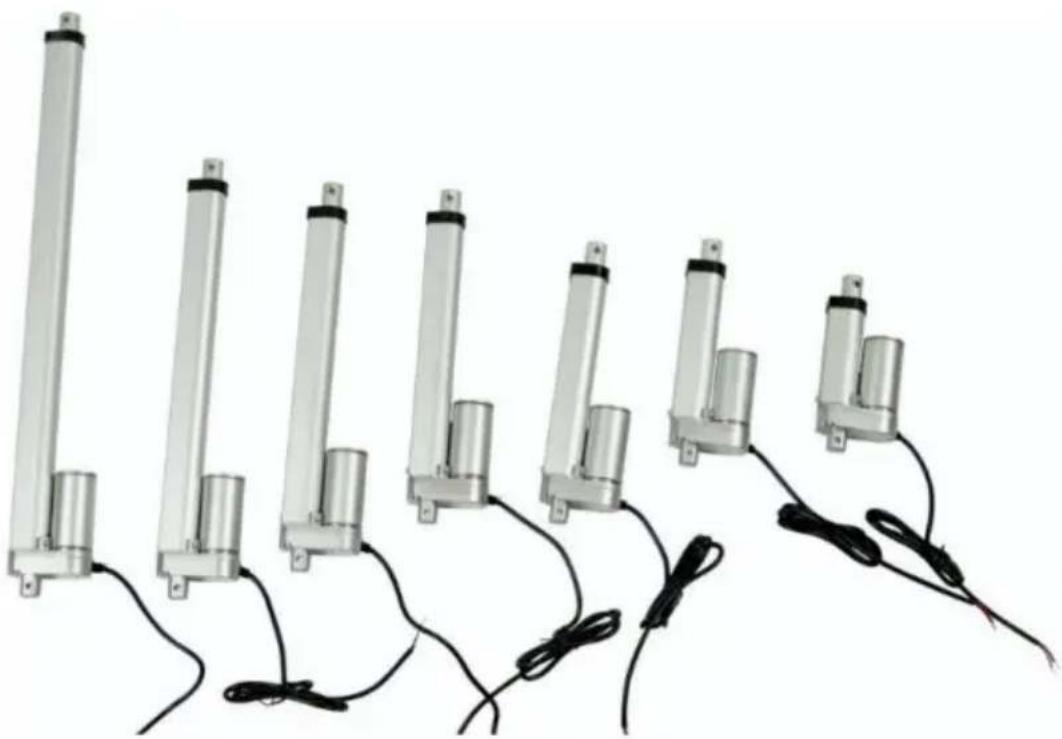

LINEAIRE ACTUATOR

MODEL: OK648/OK648-A

We blijven ons inzetten om u gereedschap gegen een concurrerende prijs te bieden. "Besaar de helft", "Halve prijs" of andere soortgelijke uitrdukkingen die door ons worden gebrukt vertegenwoordigt slechts een schatting van de besparingen die u zou+kunnen profiteren als u bepaalde gereedschappen bij ons koapt in vergelijkking met de groe topmerken en betekent Niet moodzakelijkkerwijs dat deze alle categorieen van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij hetplaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINEAIRE ACTUATOR

MODEL: OK648/OK648-A

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

Dit is de origine instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijkke interpretat van unsere gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw zullen informeren als er technologie- of software-updates+zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU. Het symbol met een doorgestreepte vuilnisbak geeft aan dat het productzte aparte afvalinzameling vereist in de Europeese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten die als zodenig+zijn gemarkeerd,zijn dat maybek Niet weggegooid met het normale huisvuil, maar要去 wel worden afgevoerd een inzamelpunt voor recycling van elektrische en elektronische apparaten.
III	Dit product valt onder beschemingsklasse III.
CE UK CA	Compliance is een EG- en VK-veiligheidscertificering.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze gehele handleiding voordat u dit probeert het product assembleren, bedieren of installeren. Niet alles volgen

onderstaande instructies kuren leiden tot elektrische schokken, brand en/of ernstig letsel.

WAARSCHUWING:

1. De belasting die op de actuator worden toegevoegd,要去 kleiner zich dan of gelijk zich aan denominate belasting van de aandrijving.
2. Installer de actuator zo dat de kracht van de last in het midden van de verlenging werk buis en de achefterste montageadapter.
3. Gebruik de 12V DC-voedingsadapter.
4. Alle actuatoren haben een inschakelduur, ze können nicht altijd werknen non-stopijd.

5. De actuator is nicht volledig waterdicht, dompel dazu nicht onder direct in het water.

6. Kinderen mogen nicht met het apparaat spelen. Reiniging en gebruiker onderhoud mag Niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

VOORZICTIGHEID:

Wijzigingen of aanpassingen die nicht uitdrukkelijk zijn goedgekeurd door de verantwoordelijke partij naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedieren ongeldig make! Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werkking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werkung veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die Niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kan de bevoegdheid van de gebruiker om het product te bedieren ongeldig make. Opmerking:

Dit product is getest en voldoet aan de limieten voor klasse B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijkke bescherming bieden gegen schadelijke interferentie in een woonomgeving installmentie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uittstralen, en zo nicht geinstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijk zijn interferentie met radiocomunicatie. Er is darüber geen garantie waarvoor

Er zal geen interferentie optreden in een bepaalde installmentie. Als dit product dit veroorzaakt schadelijke interferentie voor radio- of televisionontvangst, die kan worden vastgesteld aan de hand van: Als u het product UIT- en weein schakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te corrigeren interferentie door een of meer van de volgende maatregelen.

Heroienteer of verplaats de ontvangstantenne.
- Vergroot de afstand:tussen het product en de ontvanger.
- Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTPARAMETERS

OK648: 2 x montagebeugel, 2 x drijfstang, 2 x R-type pin
OK648-A: 2 x montagebeugel, 2 x drijfstang, 2 x R-type p
1 x set beschermsets

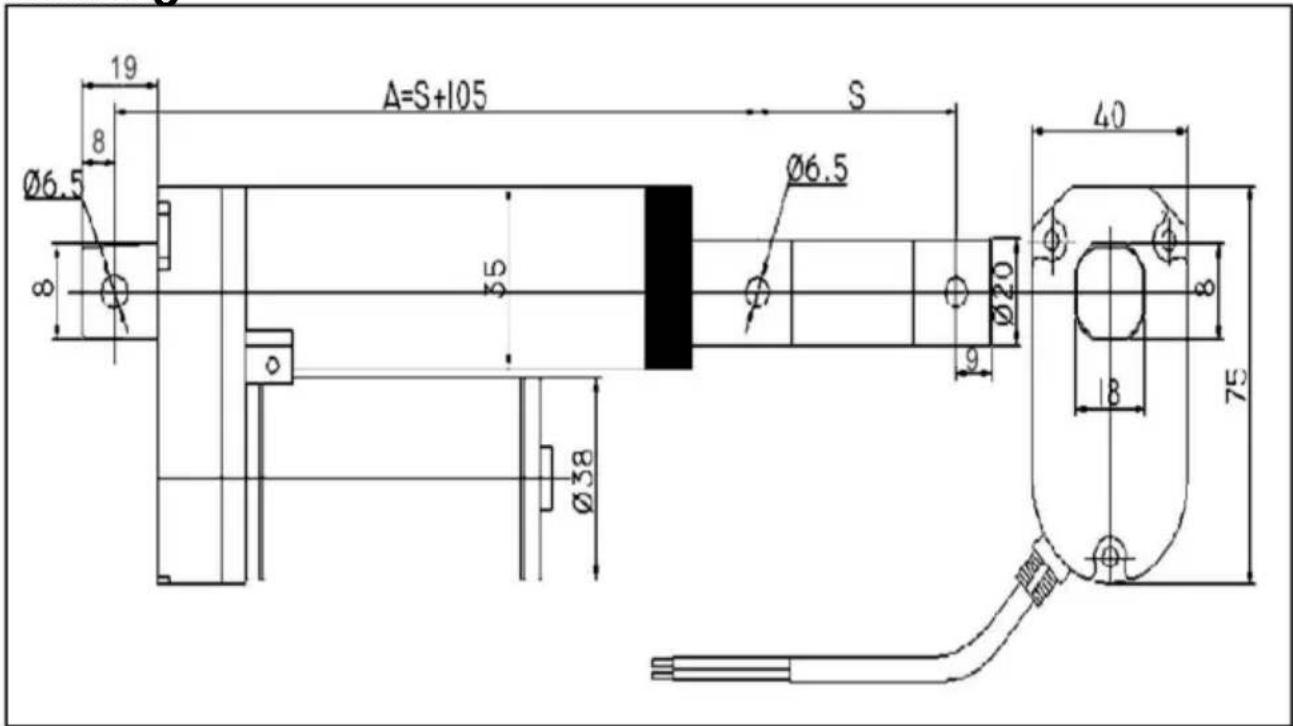

OK648
Tekening

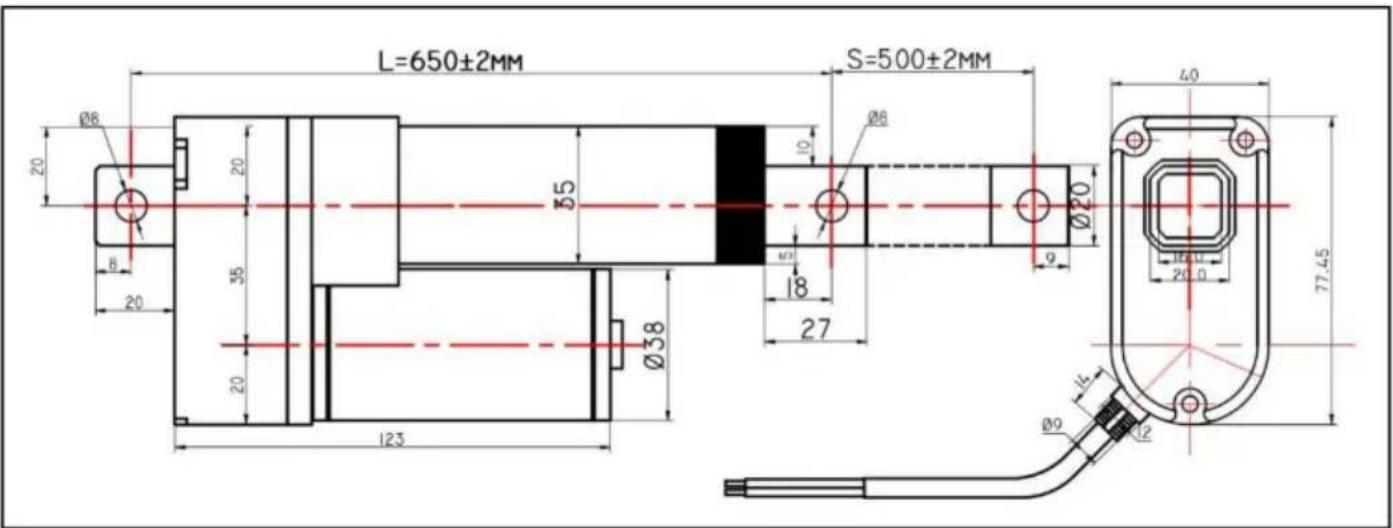

OK648-A

Voorzorgsmaatregelen voor gebruik

1. Bereid u voor om de twee draden van de actuator aan te sluiten op een 12 volt batterij.
2. Rode draad maar de positieve pool en Zwarte draad maar de negatieve pool

de actuator uitschuiven. Om het in te trekken, hoeft u alleen maar de aansluitingen om te keren.
3. Om de LASTE stap te vereenvoudigen,kest u een relais of schakelaar met omgekeerde polariteit voorbereiden (niet meegeleverd) voor de aandrijving. Als u wilt dat de actuator uit- en inschuift, hoeft u alleen maar druk op de schakelaar.
4. Uw actuator behoudt zich positie wanner de stroom is uitgeschakeld. Het zal automatisch gebeuren stop wanner het einde is bereikt.
5. De actuator heeft een vooraf geinstalleerde binnenste eindschakelaar, dit is Niet möglichk.
6. Monteer de actuator door de bovenste en onderste montagegaten op twee vaste gaten vast te zetten posities. De slaglengte van de actuator (bijv. 12 inch) en de beperkingen ervan de specifieke toepassing zal de locatie van de vaste montageposities bepalen.
7. Controller of de tweerichtingsbeweging van de lineaire actuator soepel en binnenwaarts verloopt de slaglengte van de actuator nadat deze is geinstallerd. Bevestig bovendien dat nee Er zijn obstakels langs het bewegingspad van de actuator.
8. Bevestig de bovenste en onderste montagegaten van de lineaire actuator op de twee montagearmaturen met behulp van diameterbots.
9. De werkung van de lineaire actuator要去 daarna handmatig worden getest de installmentie is voltooid.

Gebruikers要去en voorzigachtigং om ervoor te zorgen dat:

1. De verplaatsingsafstand van de actuator voldoet aan de vereisten van het structurele ontwerp.
2. De uitgeschoven en ingetrokken imitschakelaars werkken normala. De eindschakelaars要去en de motor stoppen wanneer de verlengbuis volledig ingetrokken of vollediguitgeschoven is. 3. Als de motor te langzaam draait of nicht de

volle kracht levert: (1) de stroomtoevoer is onvoldoende en moet worden verhoogd of. (2) de belasting die op de actuator worden uitgeoefend is te groot en moet worden verminderd.
