Tipo di prodotto	Attuatore lineare
Marca	Vevor
Modello	OK648-1000N
Tensione di alimentazione	12 V CC
Forza nominale	1000 N
Classe di protezione	III
Ciclo di servizio	Intermittente (non far funzionare in continuo)
Grado di protezione	Non stagno (non immergere)
Materiale del corpo	Acciaio
Tipo di motore	Motore in corrente continua
Interruttore di fine corsa	Integrato (arresto automatico a fine corsa)
Funzione di mantenimento	Mantiene la posizione a motore spento (freno automatico)
Direzione di movimento	Estensione e retrazione (inversione di polarità)
Sistema di montaggio	Fori di montaggio superiore e inferiore
Manutenzione	Pulire con un panno asciutto, non immergere
Sicurezza	Rispettare il carico nominale, montaggio centrato, usare un adattatore 12 V CC
Ricambi	Contattare il produttore
Garanzia	Certificato di garanzia elettronico su www.vvor.com/support
Produttore	Vevor, prodotto in Cina
Conformità	CE, UKCA, FCC Parte 15

Domande frequenti - OK648-1000N Vevor

Qual è la tensione di funzionamento dell'attuatore lineare Vevor OK648-1000N ?

L'attuatore funziona a 12 V CC. Utilizzare obbligatoriamente un adattatore di rete 12 V CC.

Come far uscire e rientrare lo stelo dell'attuatore ?

Per estendere l'attuatore, collegare il filo rosso al terminale positivo e il filo nero al terminale negativo. Per ritrarlo, invertire i collegamenti. Utilizzare un relè o un interruttore a polarità invertita per semplificare l'operazione.

Qual è la forza massima dell'attuatore ?

La forza nominale è di 1000 N. Non superare mai questo carico per evitare danni o lesioni.

Si può usare l'attuatore in continuo ?

No, l'attuatore ha un ciclo di servizio intermittente. Non deve funzionare senza sosta. Lasciarlo raffreddare tra un utilizzo e l'altro.

L'attuatore è stagno ?

No, non è completamente stagno. Non immergerlo in acqua e proteggerlo dall'umidità eccessiva.

Cosa fare se il motore gira lentamente o non fornisce tutta la forza ?

Controllare l'alimentazione: la tensione potrebbe essere insufficiente. Se il carico applicato è troppo pesante, ridurlo. Assicurarsi che l'attuatore non sia bloccato.

Come installare l'attuatore ?

Fissare i fori di montaggio superiore e inferiore a due supporti fissi. La corsa e i limiti dell'applicazione determinano la posizione. Verificare che il movimento sia libero e senza ostacoli.

L'attuatore mantiene la posizione quando l'alimentazione viene interrotta ?

Sì, mantiene la posizione grazie a un freno automatico integrato.

Quali sono gli interruttori di fine corsa ?

L'attuatore è dotato di interruttori di fine corsa interni che arrestano automaticamente il motore quando lo stelo è completamente esteso o retratto.

Dove trovare il supporto tecnico e la garanzia ?

Visitare www.vvor.com/support per l'assistenza tecnica e il certificato di garanzia elettronico.

MANUALE UTENTE OK648-1000N Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

ATTUATORE LINEARE

MODELLO: OK648/OK648-A

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

ATTUATORE LINEARE

MODELLO: OK648/OK648-A

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del loro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul loro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	CORRETTO SMALTIMENTO Questo prodotto è soggetti alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo che mystra un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti in Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali potrebbero non essere smaltito con i normali rifiuti domestici, ma deve essere portato a un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.
III	Questo prodotto appariene alla classe di protezione III.
CE UK CA	La conformità è una certificazione di sicurezza CE e Regno Unito.

TUTELA IMPORTANTE

Si prega di leggere e comprendere l'intero manuale prima di tentare di assemblare, utilizzare o installare il prodotto. Il mancato rispetto di tutte le

istruzioni elencate di seguito potrebbero provocare scosse elettriche, incendi e/o lesioni gravi.

AVVERTIMENTO:

1. Il carico aggiunto sull'attuatore deve essere inferiore o uguale al carico nominale dell'attuatore.
2. Installare l'attuatore in modo che la forza del carico agisca al centro dell'estensione del tubo e dell'adattatore di montaggio posteriore.
3. Utilizzare l'adattatore di alimentazione CC da 12 V.
4. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare continuamente senza interruzioni. 5. L'attuatore non è completamente impermeabile, non immergerlo direttamente nell'acqua.
5. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota:

Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B per i dispositivi digitali, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza adottando una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra il prodotto e il ricevitore. - Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore. - Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

PARAMETRI DEL PRODOTTO

OK648: 2 staffe di montaggio, 2 bielle, 2 perni tipo R

OK648-A: 2 staffe di montaggio, 2 bielle, 2 perni tipo R,

1 set di kit di protezione

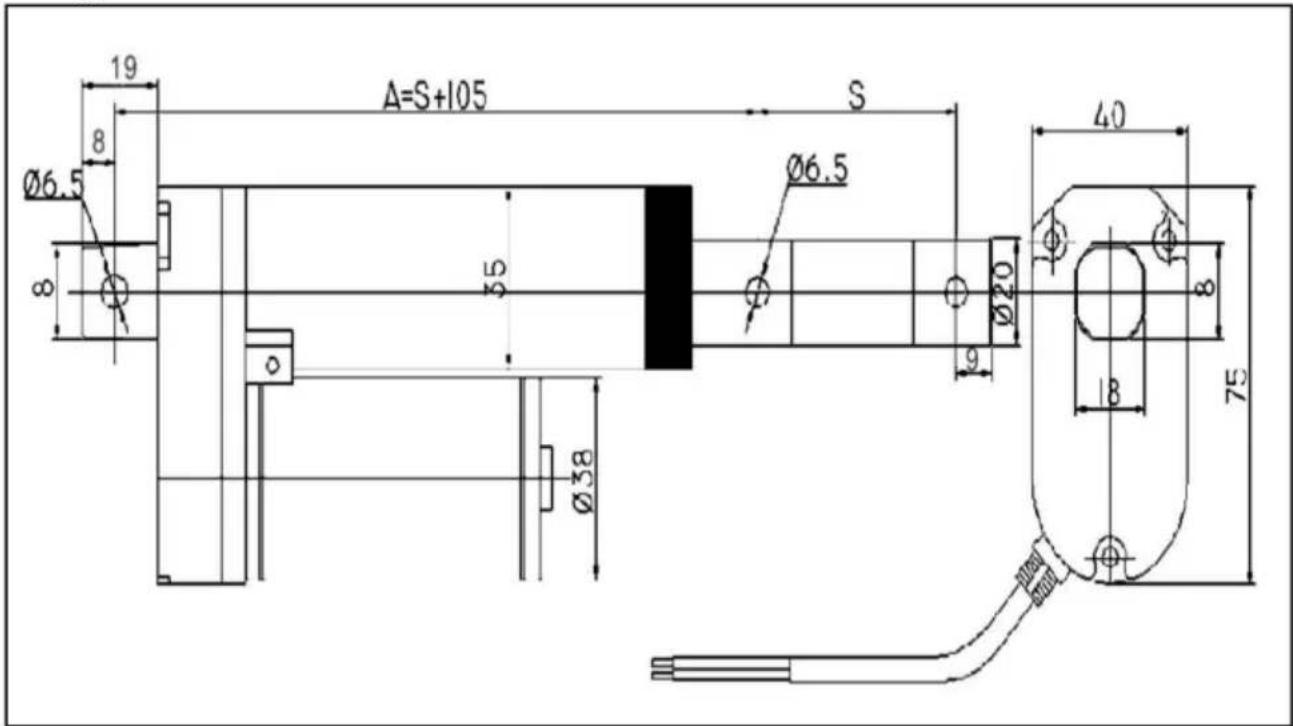

OK648 Disegno

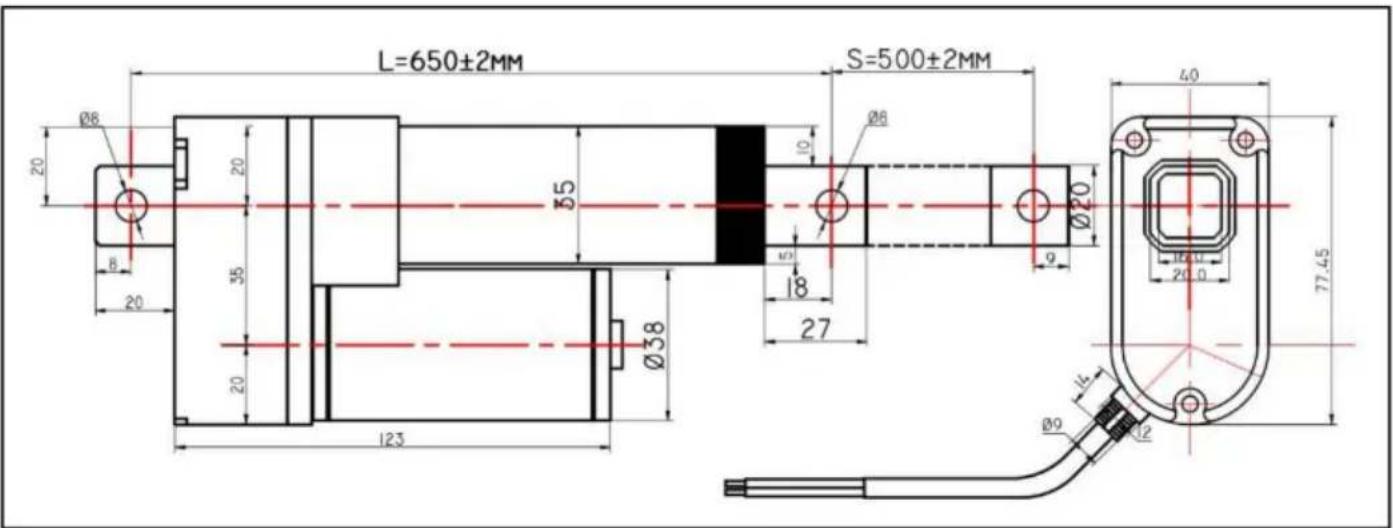

OK648-A

Precauzioni per l'uso

1. Prepararsi a collegare i due fili dell'attuatore a una batteria da 12 volt.
2. Il filo rosso al terminale positivo e il filo nero al terminale negativo: collegandoli, l'attuatore si estende. Per farlo rientrare, basta invertire i collegamenti dei terminali.
3. Per semplificare l'ultimo passaggio, è possibile preparare un relè o un interruttore di polarità inversa (non incluso) per l'attuatore. Quando vuoi che l'attuatore si estenda e si ritragga, basta premere l'interruttore.
4. L'attuatore manterrà la sua posizione quando l'alimentazione è spenta. Si fermerà automaticamente quando raggiunge la fine della corsa.
5. L'attuatore è dotato di finecorsa interni preinstallati, non può essere regolato.
6. Montare l'attuatore fissando i fori di montaggio superiore e inferiore a due posizioni fisse. La lunghezza della corsa dell'attuatore (ad esempio 12 pollici) e le limitazioni della particolare applicazione determineranno la posizione delle posizioni di montaggio fisse.
7. Confermare che il movimento bidirezionale dell'attuatore lineare sia regolare e all'interno della lunghezza della corsa dell'attuatore dopo l'installazione. Inoltre, confermare che non siano presenti ostacoli lungo il percorso dell'attuatore.
8. Fissare i fori di montaggio superiore e inferiore dell'attuatore lineare sui due dispositivi di montaggio utilizzando bulloni di diametro adeguato.
9. Il funzionamento dell'attuatore lineare deve essere testato manualmente quando l'installazione è completata.

Gli utenti devono prestare attenzione per garantire

che: 1. La distanza di corsa dell'attuatore soddisfi i requisiti del progetto strutturale.

1. 2. I finecorsa esteso e retratto funzionino normalmente. I finecorsa dovrebbero arrestare il motore quando il tubo di estensione è completamente retratto o completamente esteso. 3. Se il motore gira troppo

lentamente o non dà tutta la forza: (1) l'alimentazione è insufficiente e deve essere aumentata, oppure (2) il carico applicato all'attuatore è troppo elevato e deve essere ridotto.
