OK648 - Lineaire actuator Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	OK648
Producttype	Lineaire actuator
Slag	760 mm
Nominale belasting	1000 N
Verplaatsingssnelheid (max.)	9 mm/s
Nominale spanning	12 V DC
Nominale stroom (max.)	6 A
Cyclustijd (inschakelduur)	25%
Beschermingsgraad	IP54
Geluidsniveau	≤ 60 dB
Bedrijfstemperatuur	-20 °C tot +65 °C
Voeding (adapter)	Ingang AC 100-240 V, 50/60 Hz, 1,3 A / Uitgang 12 V DC
Eindschakelaars	Vaste interne limieten (niet instelbaar)
Automatische stop	Ja, aan het einde van de slag
Meegeleverde accessoires	4 montagebeugels, 4 stangen, 4 R-pennen, 1 afstandsbediening, 1 set netadapters, 1 stroomkabel
Certificeringen	CE, UKCA, FCC (Klasse B)
Elektrische beschermingsklasse	III
Onderhoud	Reinigen met een droge doek; niet onderdompelen in water
Veiligheid	Overschrijd de nominale belasting niet; installeer zodanig dat de kracht in het midden werkt; gebruik alleen de meegeleverde 12 V DC adapter

Veelgestelde vragen - OK648 Vevor

Wat is de slag van de lineaire actuator Vevor OK648?

De slag is 760 mm.

Wat is de maximale ondersteunde belasting?

De nominale belasting is 1000 N (ongeveer 102 kg).

Wat is de verplaatsingssnelheid?

De maximale snelheid is 9 mm/s.

Welke voedingsspanning is vereist?

De actuator werkt op 12 V DC. De meegeleverde netadapter converteert 100-240 V AC naar 12 V DC.

Kan de actuator buitenshuis worden gebruikt?

Ja, dankzij de beschermingsgraad IP54 is hij bestand tegen stof en spatwater, maar mag niet worden ondergedompeld.

Wat is de inschakelduur van 25%?

Dit betekent dat de actuator niet langer dan 25% van de tijd continu mag werken in een bepaalde periode. Bijvoorbeeld 15 seconden aan, gevolgd door 45 seconden uit.

Hoe installeer ik de lineaire actuator?

Bevestig de bovenste en onderste montagebeugels aan vaste punten. Zorg ervoor dat de belasting gecentreerd is en de beweging vrij is. Gebruik de meegeleverde stangen en R-pennen.

Wordt de actuator geleverd met een afstandsbediening?

Ja, een afstandsbediening is inbegrepen om het uit- en intrekken te bedienen.

Wat te doen als de actuator niet werkt of te langzaam is?

Controleer de voeding: deze moet 12 V DC en minimaal 6 A leveren. Als de belasting te zwaar is, verminder deze dan. De actuator stopt automatisch aan het einde van de slag.

Kan ik een andere netadapter gebruiken?

Nee, gebruik alleen de meegeleverde adapter of een gelijkwaardige 12 V DC adapter met voldoende stroomcapaciteit (≥ 6 A), anders kan het apparaat beschadigd raken.

GEBRUIKSAANWIJZING OK648 Vevor

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

LINEAIRE ACTUATOR

MODEL: OK648

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINEAIRE ACTUATOR

MODEL: OK648

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat: www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	CORRECTE VERWIJDERINGDit product valt onder de bepalingen van de Europese richtlijn2012/19/EU. Het symbool met een doorgestreepte vuilnisbak geeft aan dat het product aparte afvalinzameling vereist in de Europeese Unie. Dit geldt voor het product en alle accessoires gemarkeerd met dit symbool. Producten die als zodanig zijn gemarkeerd, zijn dat mogelijk weggegooid met het normale huisvuil, maar moet wel worden afgevoerd een inzamelpunt voor recycling van elektrische en elektronische apparaten.
	Dit product valt onder beschermingsklasse III.
	Compliance is een EG- en VK-veiligheidscertificering.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze gehele handleiding voordat u dit product probeert te assembleren, bedienen of installeren. Niet alle onderstaande instructies opvolgen

kan leiden tot elektrische schokken, brand en/of ernstig letsel.

WAARSCHUWING:

1. De belasting die op de actuator wordt toegevoegd, moet kleiner zijn dan of gelijk zijn aan de nominale belasting van de aandrijving.
2. Installeer de actuator zo dat de kracht van de last in het midden van de verlengbuis en de achtermontageadapter werkt.
3. Gebruik de 12V DC-voedingsadapter.
4. Alle actuatoren hebben een inschakelduur en kunnen niet altijd non-stop werken.
5. De actuator is niet volledig waterdicht, dompel deze niet direct onder in water.
6. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

FCC-informatie

VOORZICHTIGHEID:

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de verantwoordelijke partij voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking:

Dit product is getest en voldoet aan de limieten voor klasse B

digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en zo niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie voor radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

PRODUCTPARAMETERS

SPECIFICATIES	OK648
Slaglengte	760 mm
Nominale belasting	1000N
Rijsnelheid (max.)	9 mm/sec
Nominale	Gelijkstroom 12V
spanning Nominale stroom (max.)	6A
Eindschakelaars	Vaste binnenkant (niet verstelbaar)
Bedrijfstemperatuur	-20ÿ~~+65ÿ
Beschermingsklasse	IP54
Arbeidscyclus	25%
Geluidsniveau	ÿ60dB
Adapter-INGANG	AC100-240V 50/60Hz 1,3A
INCH	VS, EU, AU
Aantal gastheren	2 STUKS

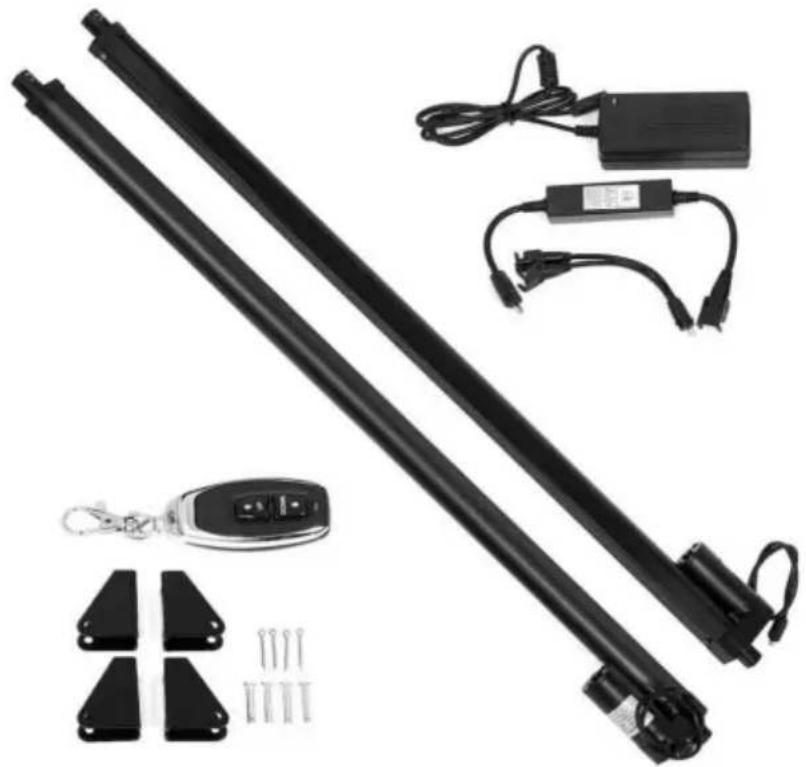

Accessoires:

OK648: 4 x montagebeugel, 4 x drijfstang, 4 x R-type pin, 1 x afstandsbediening, 1 x adapterset, 1 x netsnoer

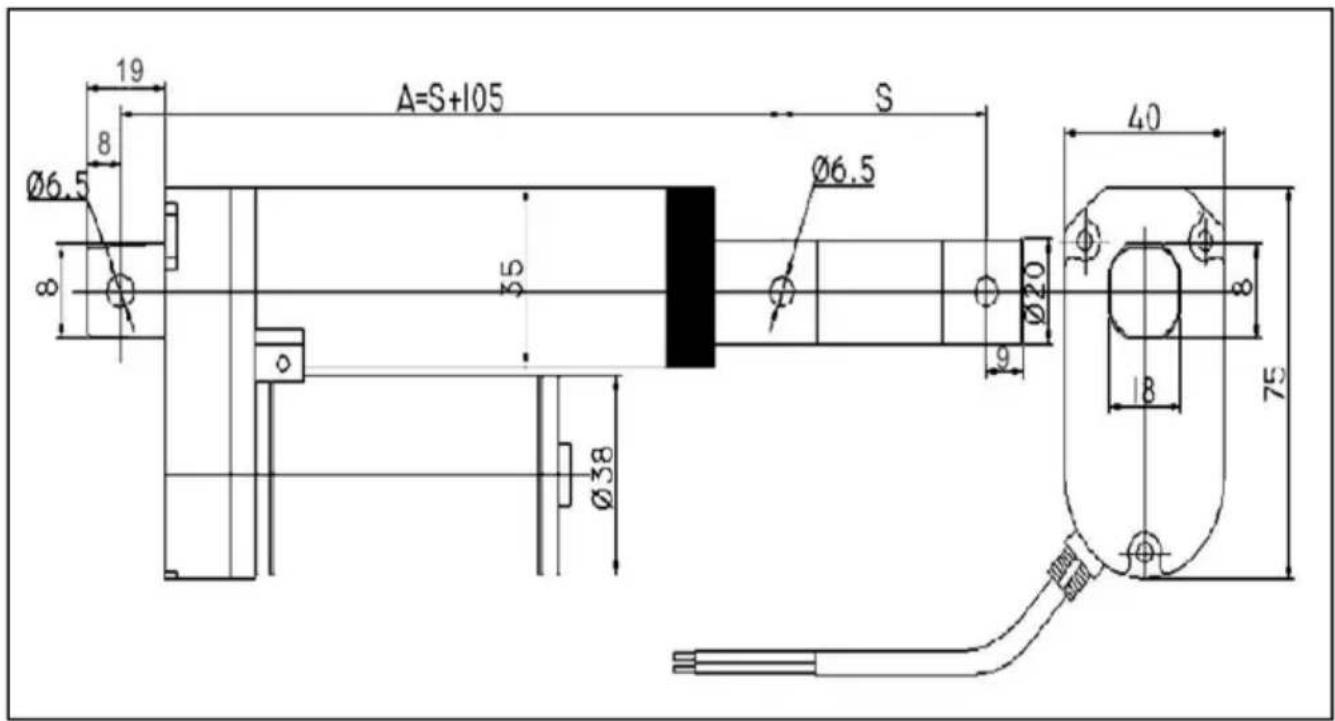

Tekening

Voorzorgsmaatregelen voor gebruik

1. Installeer de verbinding met de uitlijnbus.
2. Uw actuator behoudt zijn positie wanneer de stroom is uitgeschakeld. Hij stopt automatisch wanneer het einde is bereikt.
3. De actuator heeft een vooraf geïnstalleerde eindschakelaar aan de binnenkant, dit is niet mogelijk.
4. Monteer de actuator door de bovenste en onderste montagegaten op twee vaste posities te bevestigen. De slaglengte van de actuator (bijv. 12 inch) en de beperkingen van de specifieke toepassing bepalen de locatie van de vaste montageposities.
5. Controleer of de tweerichtingsbeweging van de lineaire actuator soepel en binnen de slaglengte van de actuator verloopt nadat deze is geïnstalleerd. Bevestig bovendien dat er geen obstakels langs het bewegingspad van de actuator zijn.
6. Bevestig de bovenste en onderste montagegaten van de lineaire actuator op de twee montagearmaturen met behulp van bouten.
7. De werking van de lineaire actuator moet handmatig worden getest nadat de installatie is voltooid.

Gebruikers moeten voorzichtig zijn om ervoor te zorgen dat:

1. De reisafstand van de actuator voldoet aan de vereisten van het structurele ontwerp.
2. De uitgeschoven en ingetrokken eindschakelaars werken normaal. De eindschakelaars moeten de motor stoppen wanneer de verlengbuis volledig is ingetrokken of volledig is uitgeschoven.
3. Als de motor te langzaam draait of niet de volledige kracht levert:

(1) de stroomtoevoer is onvoldoende en moet worden verhoogd of (2) de belasting die op de actuator wordt uitgeoefend is te groot en moet worden verminderd.
