OK648 - Actionneur linéaire Vevor - Notice d'utilisation et mode d'emploi gratuit

Marque	Vevor
Modèle	OK648
Type de produit	Actionneur linéaire
Course	760 mm
Charge nominale	1000 N
Vitesse de déplacement (max.)	9 mm/s
Tension nominale	12 V CC
Courant nominal (max.)	6 A
Cyclage (rapport de marche)	25 %
Indice de protection	IP54
Niveau sonore	≤ 60 dB
Température de fonctionnement	-20 °C à +65 °C
Alimentation (adaptateur)	Entrée AC 100-240 V, 50/60 Hz, 1,3 A / Sortie 12 V CC
Fins de course	Limites internes fixes (non réglables)
Arrêt automatique	Oui, en fin de course
Accessoires fournis	4 supports de montage, 4 bielles, 4 broches en R, 1 télécommande, 1 jeu d'adaptateurs secteur, 1 cordon d'alimentation
Certifications	CE, UKCA, FCC (Classe B)
Classe de protection électrique	III
Entretien	Nettoyer avec un chiffon sec ; ne pas immerger dans l'eau
Sécurité	Ne pas dépasser la charge nominale ; installer de manière à ce que la force agisse au centre ; utiliser uniquement l'adaptateur 12 V CC fourni

FOIRE AUX QUESTIONS - OK648 Vevor

Quelle est la course de l'actionneur linéaire Vevor OK648 ?

La course est de 760 mm.

Quelle est la charge maximale supportée ?

La charge nominale est de 1000 N (environ 102 kg).

Quelle est la vitesse de déplacement ?

La vitesse maximale est de 9 mm/s.

Quelle tension d'alimentation est requise ?

L'actionneur fonctionne en 12 V CC. L'adaptateur secteur fourni convertit le 100-240 V AC en 12 V DC.

L'actionneur peut-il être utilisé en extérieur ?

Oui, grâce à l'indice de protection IP54, il résiste à la poussière et aux éclaboussures, mais ne doit pas être immergé.

Qu'est-ce que le cycle de service de 25 % ?

Cela signifie que l'actionneur ne doit pas fonctionner en continu plus de 25 % du temps sur une période donnée. Par exemple, 15 secondes de marche suivies de 45 secondes d'arrêt.

Comment installer l'actionneur linéaire ?

Fixez les supports de montage supérieur et inférieur à des points fixes. Assurez-vous que la charge est centrée et que le mouvement est libre. Utilisez les bielles et broches en R fournies.

L'actionneur est-il livré avec une télécommande ?

Oui, une télécommande est incluse pour contrôler l'extension et la rétraction.

Que faire si l'actionneur ne fonctionne pas ou est trop lent ?

Vérifiez l'alimentation : elle doit fournir 12 V CC et au moins 6 A. Si la charge est trop lourde, réduisez-la. L'actionneur s'arrête automatiquement en fin de course.

Puis-je utiliser un adaptateur secteur différent ?

Non, utilisez uniquement l'adaptateur fourni ou un équivalent 12 V CC avec une capacité de courant suffisante (≥ 6 A), sous peine d'endommager l'appareil.

MODE D'EMPLOI OK648 Vevor

Assistance technique et certificat de garantie électronique www. vevor. com/support

ACTIONNEUR LINÉAIRE

MODÈLE : OK648

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ACTIONNEUR LINÉAIRE

MODÈLE : OK648

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www. vevor. com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologique ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avec soin.
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne2012/19/UE. Le symbole représentant une poubelle sur roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqué de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour le recyclage des appareils électriques et électroniques.
	Ce produit est de classe de protection III.
	La conformité est une certification de sécurité CE et Royaume-Uni.

GARANTIES IMPORTANTES

Veuillez lire et comprendre l'intégralité de ce manuel avant d'essayer de assembler, utiliser ou installer le produit. Ne pas suivre tout

Les instructions énumérées ci-dessous peuvent entraîner un choc électrique, un incendie et/ou des blessures graves.

AVERTISSEMENT:

1. La charge ajoutée sur l'actionneur doit être inférieure ou égale à la charge nominale de actionneur.
2. Installez l'actionneur de manière à ce que la force de la charge agisse au centre du tube d'extension. et l'adaptateur de montage arrière.
3. Veuillez utiliser l'adaptateur secteur 12 V CC.
4. Tous les actionneurs ont un cycle de service, ne peuvent pas fonctionner tout le temps sans arrêt.
5. L'actionneur n'est pas complètement étanche, veuillez ne pas le plonger directement dans l'eau.
6. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur doivent ne doit pas être fabriqué par des enfants sans surveillance.

CONSERVEZ CES INSTRUCTIONS

Informations FCC

PRUDENCE:

Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux suivant deux conditions :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris les interférences qui peut provoquer un fonctionnement indésirable.

AVERTISSEMENT:

Changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le produit.

Note:

Ce produit a été testé et jugé conforme aux limites d'une classe B

appareil numérique conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pou fournir une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel installation.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et sinon installé et utilisé conformément aux instructions, peut causer des dommages interférence avec les communications radio. Cependant, rien ne garantit que aucune interférence ne se produira dans une installation particulière. Si ce produit provoque interférences nuisibles à la réception radio ou télévision, qui peuvent être déterminées par en éteignant et en allumant le produit, l'utilisateur est encouragé à essayer de corriger le interférence par une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui auquel le le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

CARACTÉRISTIQUES	OK648
Longueur de course	760mm
Charge nominale	1000N
Vitesse de déplacement (max.)	9 mm/s
Tension nominale	C.C 12 V
Courant nominal (Max.)	6A
Fins de course	Intérieur fixe (non réglable)
Température de fonctionnement	-20 ~+65
Classe de protection	IP54
Cycle de service	25%
Niveau de bruit	≤60dB
Adaptateur ENTRÉE	AC100-240V 50/60Hz 1,3A
POUCE	États-Unis, UE, Australie
Nombre d'hôtes	2 pièces

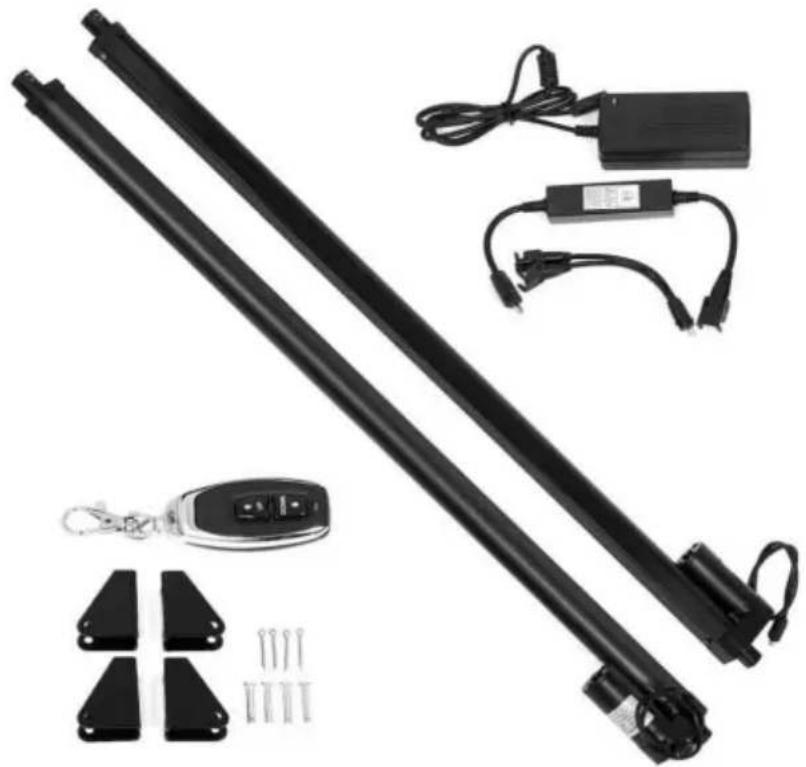

Accessoires:

OK648 : 4 x support de montage, 4 x bielle, 4 x broches de type R, 1 x télécommande, 1 x jeu d'adaptateurs, 1 x cordon d'alimentation

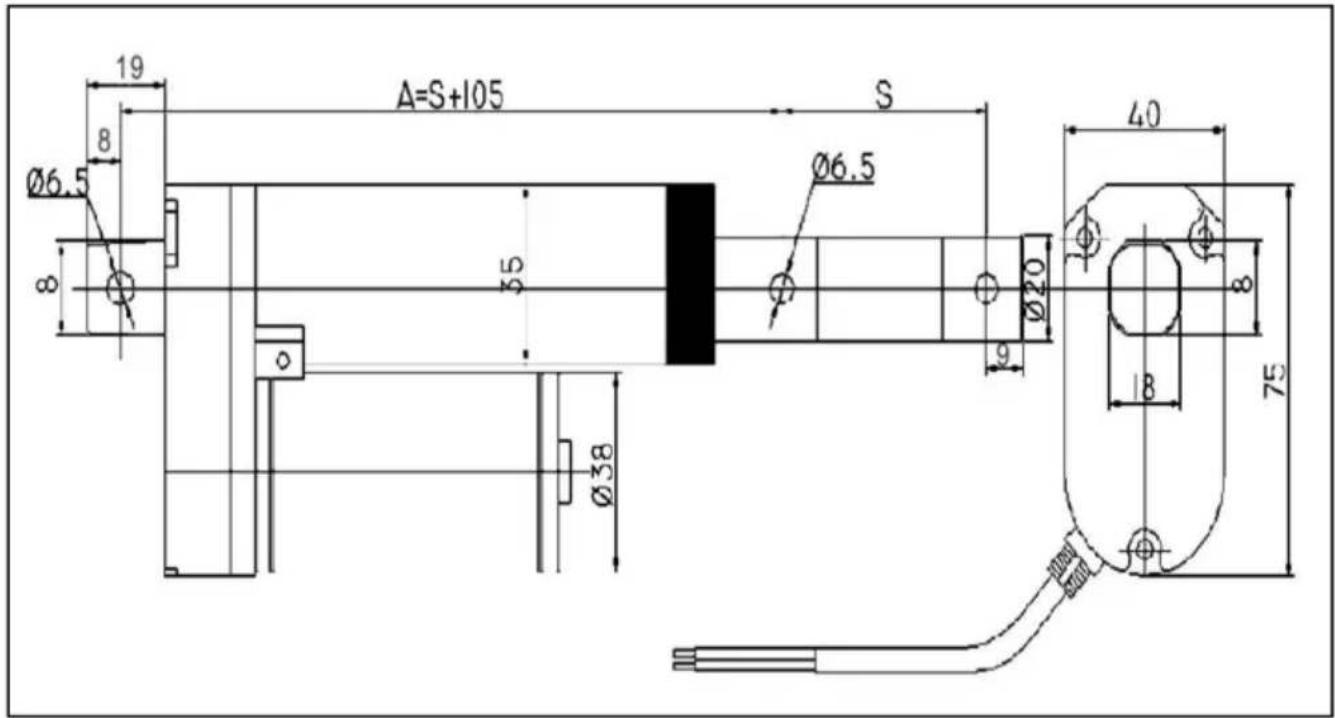

Dessin

Précautions d'emploi

1. Installez la connexion avec la prise d'alignement.
2. Votre actionneur conservera sa position lorsque l'alimentation sera coupée. Il sera automatiquement s'arrêter lorsqu'il atteint la fin.
3. L'actionneur est doté d'un interrupteur de fin de course interne préinstallé, ce n'est pas le cas.
4. Montez l'actionneur en fixant les trous de montage supérieur et inférieur à deux supports fixes. postes. La longueur de course de l'actionneur (par exemple 12 pouces) et les limites de l'application particulière déterminera l'emplacement des positions de montage fixes.
5. Confirmez que le mouvement bidirectionnel de l'actionneur linéaire est fluide et dans les limites la longueur de course de l'actionneur après son installation. De plus, confirmez qu'aucun des obstacles existent le long du trajet de déplacement de l'actionneur.
6. Fixez les trous de montage supérieur et inférieur de l'actionneur linéaire sur les deux montage de luminaires à l'aide de robots de diamètre.
7. Le fonctionnement de l'actionneur linéaire doit être testé manuellement après l'installation est terminée.

Les utilisateurs doivent faire preuve de prudence pour s'assurer que :

1. La distance de déplacement de l'actionneur satisfait aux exigences de la conception structurelle.
2. Les interrupteurs d'arrêt étendus et rétractés fonctionnent normalement. Les interrupteurs de fin de course doivent arrêter le moteur lorsque le tube d'extension est complètement rétracté ou complètement étendu).
3. Si le moteur tourne trop lentement ou ne fournit pas toute la force :

(1) l'alimentation électrique est insuffisante et doit être augmentée ou (2) la charge appliquée à l'actionneur est trop importante et doit être réduite.
