BEDIENUNGSANLEITUNG OK648 Vevor

Zertifikat für technischen Support und E-Garantie www. vevor. com/support

LINEARANTRIEB

MODELL: OK648

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LINEARANTRIEB

MODELL: OK648

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www. vevor. com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie die Bedienungsanleitung sorgtätig durch.
	RICHTIGE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EU. Das Symbol einer Mülltonne ist durchgestrichenweist darauf hin, dass das Produkt in der Mülltrennung getrennt gesammelt werden musEuropäische Union. Dies gilt für das Produkt und sämtliches Zubehörmit diesem Symbol gekennzeichnet. Produkte, die als solche gekennzeichnet sind, sind möglicherweise nicht gekennzeichnetEntsorgen Sie es mit dem normalen Hausmüll, müssen Sie es aber selbst abgeben eine Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.
	Dieses Produkt entspricht der Schutzklasse III.
	Compliance ist eine EG- und UK-Sicherheitszertifizierung.

WICHTIGE SICHERHEITSMASSNAHMEN

Bitte lesen und verstehen Sie das gesamte Handbuch, bevor Sie es versuchen das Produkt zusammenbauen, bedienen oder installieren. Nichtbefolgung aller

Die unten aufgeführten Anweisungen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

WARNUNG:

1. Die auf den Aktuator ausgeübte Last muss kleiner oder gleich der Nennlast sein Aktuator.
2. Installieren Sie den Aktuator so, dass die Kraft der Last in der Mitte des Verlängerungsrohrs wirkt und der hintere Montageadapter.
3. Bitte verwenden Sie das 12-V-DC-Netzteil.
4. Alle Aktuatoren haben einen Arbeitszyklus und können nicht ständig arbeiten ununterbrochen.
5. Der Aktuator ist nicht vollständig wasserdicht, bitte nicht untertauchen direkt ins Wasser.
6. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung sind erforderlich dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

ANLEITUNG AUFBEWAHREN

FCC-Informationen

VORSICHT:

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden Bei Nichtbeachtung kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt der folgende zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die auftreten kann zu unerwünschtem Betrieb führen.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der Partei genehmigt wurden Wenn Sie für die Einhaltung verantwortlich sind, kann dies zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Notiz:

Dieses Produkt wurde getestet und entspricht den Grenzwerten der Klasse B

Digitales Gerät gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dazu einen angemessenen Schutz vor schädlichen Störungen in einem Wohngebiet bieten Installation.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese ausstrahlen Installation und Verwendung gemäß den Anweisungen können schädlich sein

Störungen der Funkkommunikation. Eine Garantie dafür gibt es allerdings nicht

In einer bestimmten Installation treten keine Störungen auf. Wenn dieses Produkt verursacht

schädliche Störungen des Radio- oder Fernsehempfangs, die durch festgestellt werden können

Beim Aus- und Einschalten des Produkts wird der Benutzer aufgefordert, zu versuchen, das Problem zu beheben

Beeinträchtigung durch eine oder mehrere der folgenden Maßnahmen.

- Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.

- Erhöhen Sie den Abstand zwischen Produkt und Empfänger.

- Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als dem, an den das Produkt angeschlossen ist Empfänger angeschlossen ist.

- Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

PRODUKTPARAMETER

SPEZIFIKATIONEN	OK648
Strichlänge	760mm
Nennlast	1000N
Fahrgeschwindigkeit (max.)	9mm/s
Nennspannung	Gleichstrom 12 V
Nennstrom (max.)	6A
Endschalter	Feste Innenseite (nicht verstellbar)
Betriebs-Temperatur	-20 ~~+65
Schutzklasse	IP54
Auslastungsgrad	25 %
Geräuschpegel	60dB
Adapter-EINGANG	AC100-240V 50/60Hz 1,3A
ZOLL	USA, EU, AU
Anzahl der Hosts	2 STÜCK

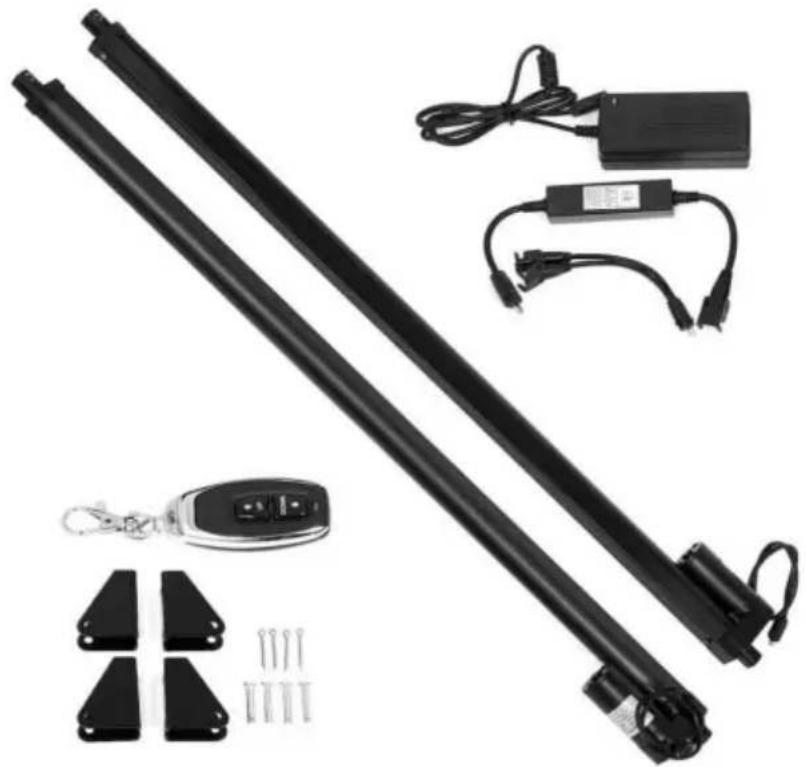

Zubehör:

OK648: 4 x Montagehalterung, 4 x Verbindungsstange, 4 x R-Typ-Stift, 1 x Fernbedienung, 1 x Adaptersatz, 1 x Netzkabel

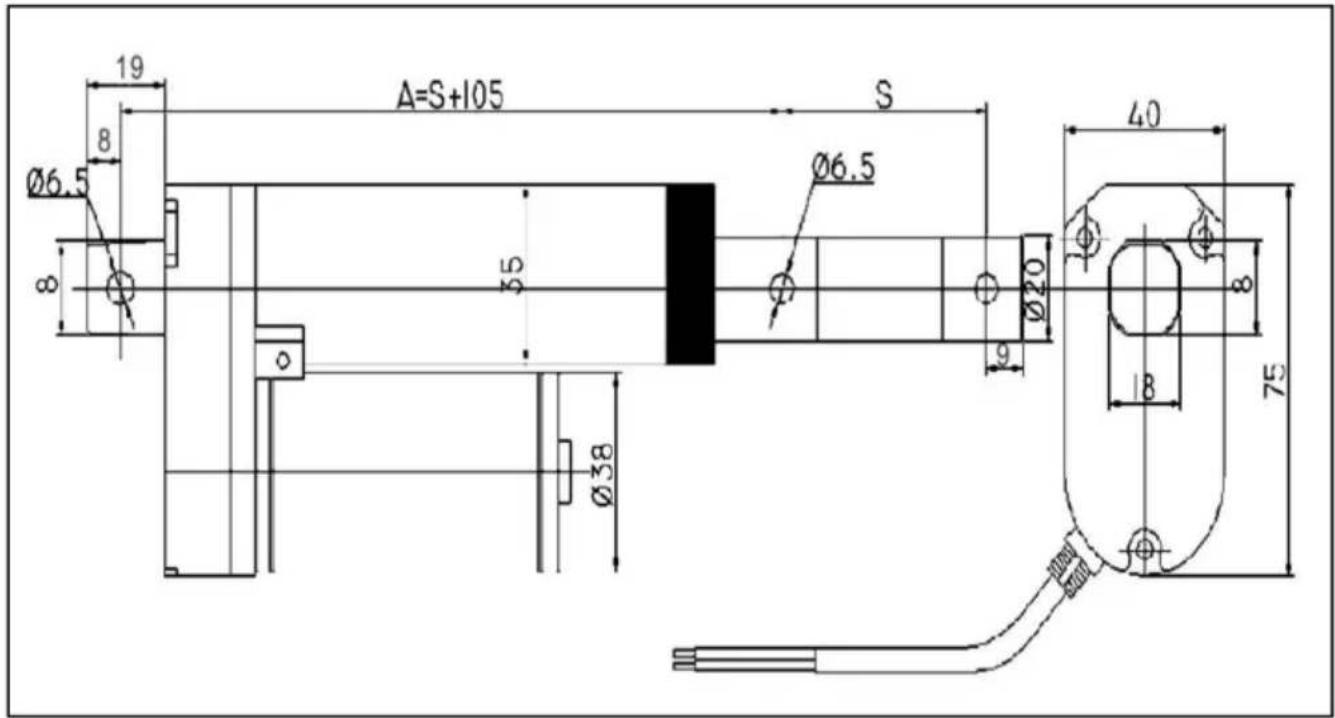

Zeichnung

19 8 Ø6.5 Ø6.5 35 Ø20 40 Ø38 75 18

Vorsichtsmaßnahmen für den Gebrauch

1. Installieren Sie die Verbindung mit der Ausrichtungsbuchse.
2. Ihr Stellantrieb behält seine Position bei, wenn der Strom ausgeschaltet ist. Es wird automatisch Stoppen Sie, wenn das Ende erreicht ist.
3. Der Stellantrieb verfügt über einen vorinstallierten inneren Endschalter, dies ist jedoch nicht möglich.

4. Montieren Sie den Aktuator, indem Sie die oberen und unteren Befestigungslöcher an zwei festen befestigen Positionen. Die Hublänge des Aktuators (z. B. 12 Zoll) und die Einschränkungen von Die jeweilige Anwendung bestimmt die Lage der festen Montagepositionen.

5. Vergewissern Sie sich, dass die Bewegung des Linearantriebs in beide Richtungen reibungslos und innerhalb der Grenzen erfolgt die Hublänge des Stellantriebs nach der Installation. Bestätigen Sie außerdem, dass Nein Entlang des Verfahrwegs des Aktuators befinden sich Hindernisse.

6. Befestigen Sie die oberen und unteren Befestigungslöcher des Linearantriebs an den beiden Montagevorrichtungen mit Durchmesser-Bots.

7. Die Funktion des Linearantriebs sollte anschließend manuell getestet werden Die Installation ist abgeschlossen.

Benutzer sollten vorsichtig sein, um sicherzustellen, dass:

1. Der Verfahrweg des Stellantriebs entspricht den Anforderungen des konstruktiven Designs.
2. Die Begrenzungsschalter für das Ausfahren und Einfahren funktionieren normal. Die Endschalter sollten den Motor stoppen, wenn das Verlängerungsrohr vollständig eingefahren oder vollständig ausgefahren ist.
3. Wenn der Motor zu langsam läuft oder nicht die volle Kraft abgibt:

(1) Die Stromversorgung reicht nicht aus und muss erhöht werden, oder (2) die auf den Aktor wirkende Last ist zu groß und muss reduziert werden.
