Produkttyp	Linearantrieb
Marke	Vevor
Modell	OK648-A
Verfügbarer Hub	150 mm oder 200 mm
Maximale Nennlast	9000 N (≈ 917 kg)
Maximale Verfahrgeschwindigkeit	5 mm/s
Nennspannung	12 V Gleichspannung
Nennstrom	≤ 2,0 A
Schutzart	IP65
Einschaltdauer	25 % (nicht kontinuierlich betreiben)
Betriebstemperatur	-45 °C bis 65 °C
Maximaler Schallpegel	≤ 65 dB
Abmessungen (eingefahren, Hub 150 mm)	Länge ca. 400 mm, Durchmesser 51 mm
Abmessungen (eingefahren, Hub 200 mm)	Länge ca. 450 mm, Durchmesser 51 mm
Typ des Endschalters	Fest eingebaut (nicht einstellbar)
Anschlusstyp	Buchse 6,3 mm (vom Kunden zu konfigurieren)
Mitgeliefertes Zubehör	2 Montagehalterungen
Elektrische Schutzklasse	III (Schutzkleinspannung)
Empfohlene Anwendungen	Krankenhausbetten, Sofas, Schreibtische, Schiffsanwendungen
Ungefähres Gewicht	2,5 kg (Schätzung)

Häufig gestellte Fragen - OK648-A Vevor

Welche Versorgungsspannung wird benötigt?

Der Linearantrieb Vevor OK648-A arbeitet mit einer Nennspannung von 12 V Gleichspannung. Verwenden Sie ein geeignetes 12 V Gleichspannungs-Netzteil.

Wie hoch ist die Einschaltdauer dieses Antriebs?

Die Einschaltdauer beträgt 25 %. Das bedeutet, dass er nicht kontinuierlich betrieben werden darf; z.B. bei 2 Minuten Betrieb sind 6 Minuten Pause einzuplanen.

Ist der Antrieb wasserdicht?

Die Schutzart ist IP65, was ihn gegen Spritzwasser und Staub schützt. Allerdings ist er nicht vollständig wasserdicht: nicht untertauchen.

Welche maximale Last kann der Antrieb tragen?

Die maximale Nennlast beträgt 9000 N (ca. 917 kg). Achten Sie darauf, diese Grenze nie zu überschreiten, um Bruch- oder Verletzungsrisiken zu vermeiden.

Wie installiere ich den Antrieb korrekt?

Installieren Sie den Antrieb so, dass die Lastkraft mit der Mitte des Auszugsrohrs und des hinteren Montageadapters ausgerichtet ist. Vermeiden Sie seitliche Kräfte, die das Gerät beschädigen könnten.

Gibt es Endschalter?

Ja, es sind feste Endschalter (nicht einstellbar) integriert. Sie stoppen den Motor automatisch, wenn das Rohr vollständig aus- oder eingefahren ist.

Warum läuft der Motor langsam oder hat zu wenig Leistung?

Dies kann auf eine unzureichende Stromversorgung (zu niedrige Spannung) oder eine zu schwere Last zurückzuführen sein. Überprüfen Sie die Stromversorgung und reduzieren Sie ggf. die Last.

Welches Zubehör wird mit dem Antrieb geliefert?

Das Set enthält 2 Montagehalterungen zur einfachen Installation. Der Stromanschluss (Buchse 6,3 mm) ist nicht im Lieferumfang enthalten und muss vom Benutzer gewählt werden.

Für welche Anwendungen kann ich diesen Antrieb verwenden?

Er ist für Anwendungen wie Krankenhausbetten, elektrische Sofas, höhenverstellbare Schreibtische, Kfz- und Schiffsanwendungen konzipiert. Passen Sie den Einbauwinkel gemäß den Empfehlungen an (100 % Schub bei 0°, 75 % bei 90°).

Wie warte und reinige ich den Antrieb?

Trennen Sie vor Wartungsarbeiten die Stromversorgung. Reinigen Sie mit einem trockenen Tuch. Keine aggressiven Reinigungsmittel verwenden. Reinigung und Wartung sollten nicht von unbeaufsichtigten Kindern durchgeführt werden.

BEDIENUNGSANLEITUNG OK648-A Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

	Dieses Produkt entspricht der Schutzklasse III.
UKCACE	Compliance ist eine Sicherheitszertifizierung der EG und des Vereinigten Königreichs.
	Dieses Produkt unterliegt den Bestimmungen der europäischer Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro Elektronikgeräten abgegeben werden.

ANWEISUNGEN

WICHTIGE SICHERHEITSHINWEISE

Bitte lesen Sie die gesamte Anleitung sorgfältig durch, bevor Sie das Produkt zusammenbauen, bedienen oder installieren.

Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

WARNUNG:

1. Die auf den Aktuator aufgebrachte Last muss kleiner oder gleich der Nennlast des Aktuators sein.
2. Installieren Sie den Aktuator so, dass die Kraft der Last in der Linie des Verlängerungsrohrs und des hinteren Montageadapters wirkt.
3. Verwenden Sie ein 12-V-Gleichstromnetzteil.
4. Alle Produkte haben einen Arbeitszyklus und können nicht ununterbrochen arbeiten.
5. Der Linearantrieb ist nicht vollständig wasserdicht. Bitte tauchen Sie ihn nicht direkt in Wasser.
6. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Notiz:

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese abstrahlen. Bei unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverkehrs kommen. Es besteht jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts überprüft werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet als der Empfänger.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

PRODUKTPARAMETER

SPEZIFIKATIONEN	OK648 -A
	OK648-A-150mm	OK648-A-200mm
Hublänge (max.)	150 mm	200 mm
Nennlast (max.)	9000N
Fahrgeschwindigkeit (max.)	5 mm/s
Nennspannung	12 V DC
Nennstrom	<2 0 A
Endschalter	Festes Inneres (nicht verstellbar)
Betriebstemperatur	-45°C~65°C
Schutzklasse	IP65
Arbeitszyklus	25 %
Geräuschpegel	≤65dB

Jedes Set dieses Produkts wird mit folgendem Zubehör geliefert:

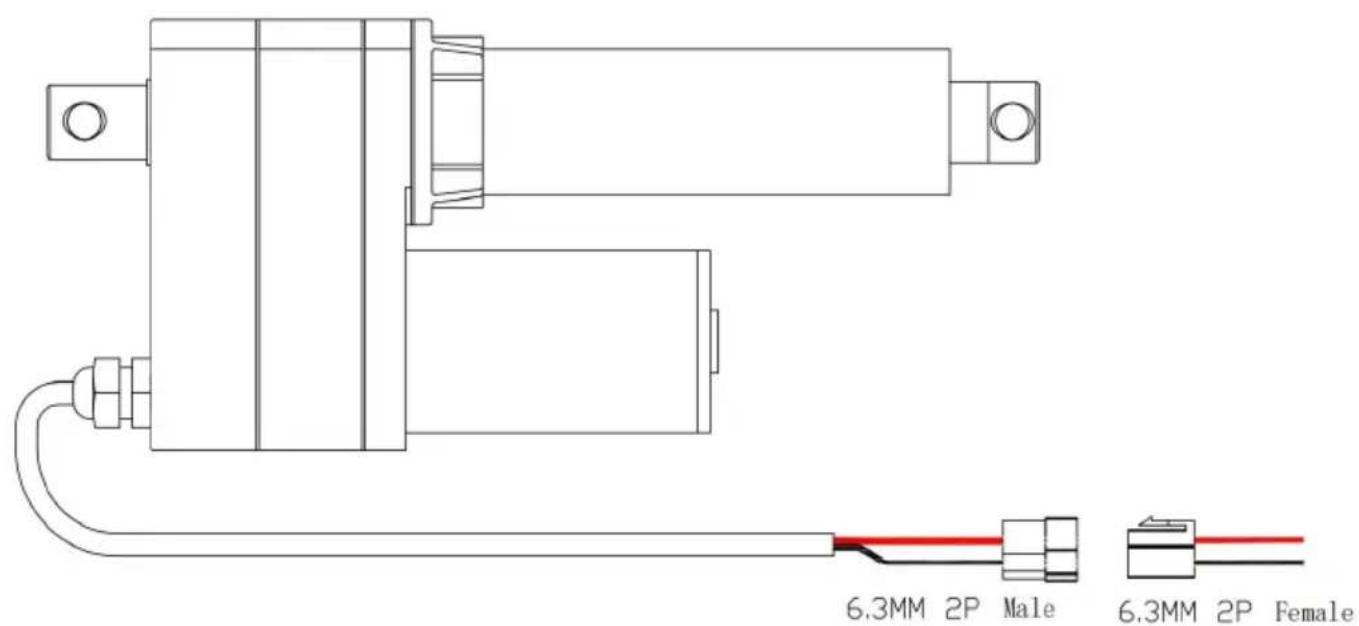

Zeichnung

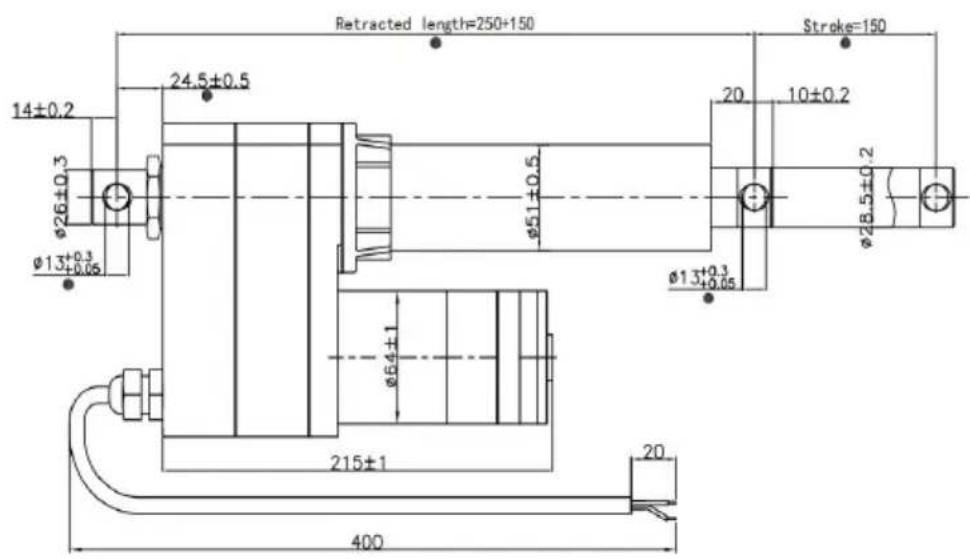

OK648-A-150mm

HINWEIS: Bitte erlauben Sie eine Toleranz von +5% aufgrund manueller Messung. Dieses Produkt ist mit den entsprechenden Buchsensteckerspezifikationen (vom Kunden konfiguriert) kompatibel: 6,3 MM 2P

Zeichnung

Benutzer sollten vorsichtig sein, um Folgendes sicherzustellen:

1. Der Stellweg des Aktuators entspricht den Anforderungen der konstruktiven Auslegung.
2. Die Endschalter für ausgefahrenen und eingefahrenen Zustand funktionieren normal. Die Endschalter sollten den Motor stoppen, wenn das Verlängerungsrohr vollständig eingefahren oder ausgefahren ist.
3. Wenn die Motordrehzahl zu niedrig ist oder nicht genügend Leistung liefert: (1) Die Stromversorgung ist unzureichend und muss erhöht werden bzw. (2) Die auf den Aktuator ausgeübte Last ist zu groß und muss reduziert werden.

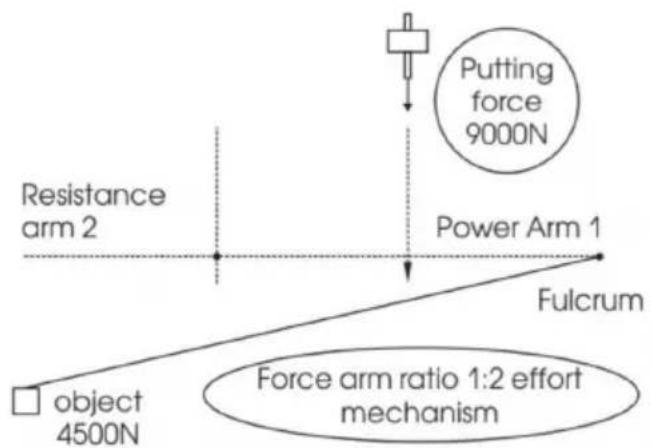

Der Linearantrieb ist nur für die lineare Antriebskraft verantwortlich.

1. Der durch seitliche und seitliche Kräfte verursachte Verlust kann nicht geschätzt werden.
2. Die Installationsmethode erzeugt ein Momentarmverhältnis 3. Wenn der Hub 400 mm überschreitet, beträgt der geschätzte Wert des Teleskops

Der Widerstand des Rohrs gegen Biege- und Seitenkräfte nimmt ab.

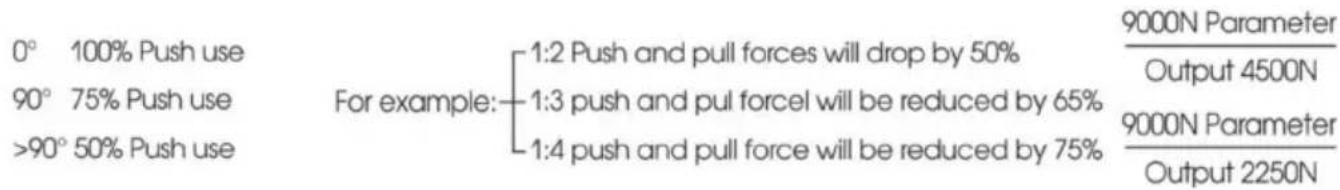

0° 100 % Schubbetrieb <90° 75 % Schubbetrieb

90° 50% Schubbetrieb

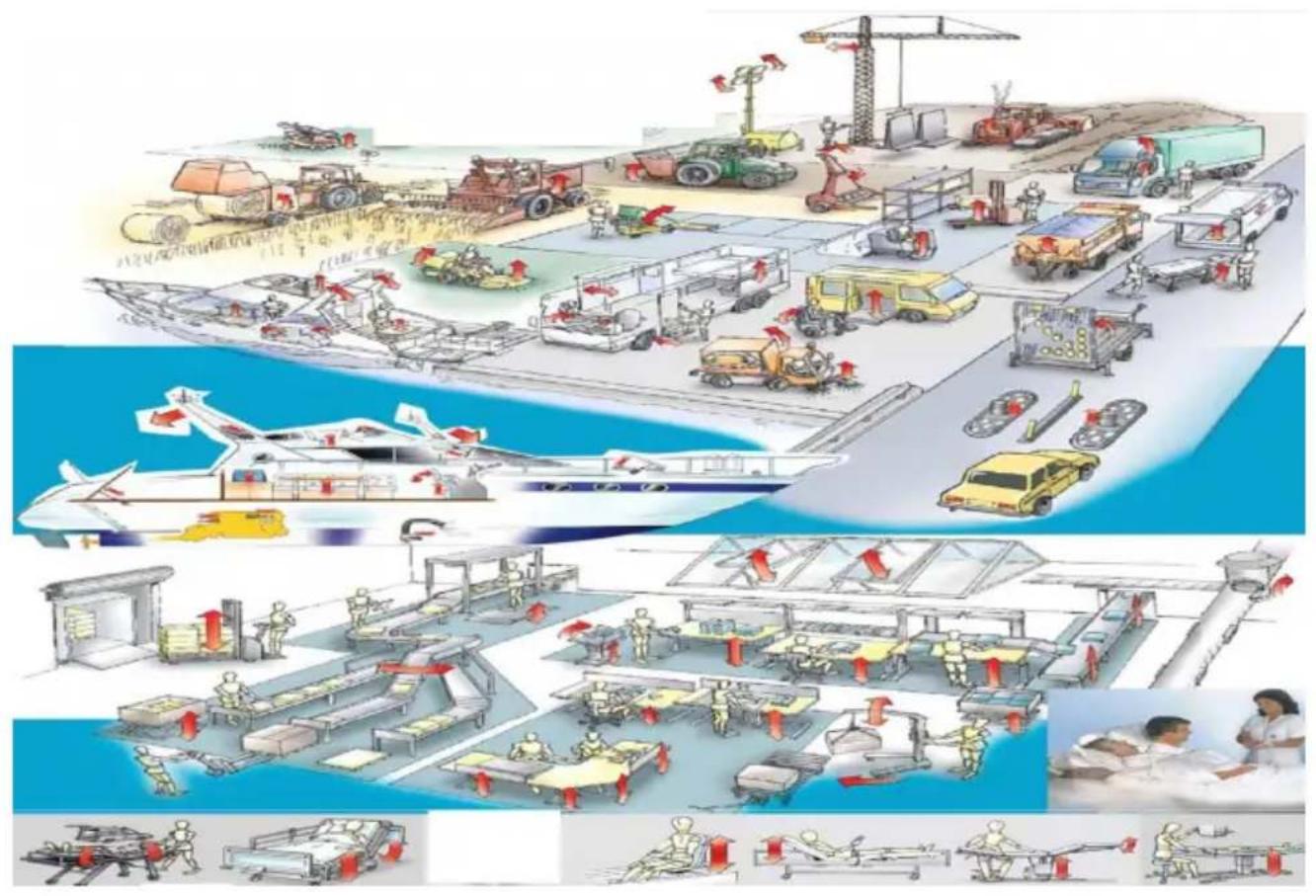

Anwendungsszenarien:

Krankenhausbetten, Sofas für zu Hause, Patientenbetten, Bürotische, Autoinstallationen, Schiffsinstallationen usw.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

UK

REP

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

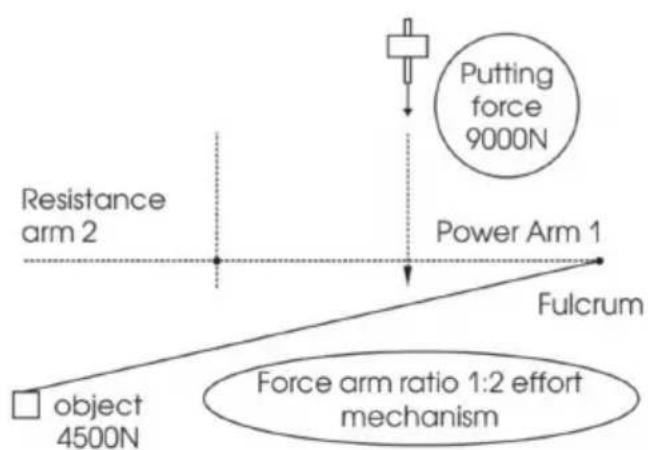

0° 100 % Schubbetrieb <90° 75 % Schubbetrieb >90° 50 % Schubbetrieb
