OK648-A - Actuador lineal Vevor - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO OK648-A Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto dependel producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario d'atentamente el manual de instrucciones.

	Este producto es de clase de protección III.
	Compliance es una certificación de seguridad de la CE y el Unido.
	Este producto está sujeto a la Directiva Europea 2012/19/CE símbolo de un contenedor de basura tachado indica que el requiere la recogida selectiva de residuos en la Unión Europe Esto aplica al producto y a todos los accesorios marcados símbolo. Los productos marcados con este símbolo no puede desecharse con la basura doméstica normal, sino que deben llevarse a un punto de recogida para el reciclaje de aparato eléctricos y electrónicos.

INSTRUCCIONES

MEDIDAS DE SEGURIDAD IMPORTANTES

Lea y comprenda completamente este manual antes de intentar ensamblar, operar o instalar el producto. Si no si

todas las instrucciones a continuación, podría sufrir una descarga eléc un incendio o lesiones graves.

ADVERTENCIA:

1. La carga agregada al actuador debe ser menor o igual a la car nominal del actuador.
2. Instale el actuador de modo que la fuerza de la carga actúe en centro del tubo de extensión y el adaptador de montaje trasero.
3. Utilice un adaptador de corriente CC de 12 V.
4. Todos los productos tienen un ciclo de trabajo y no pueden seg funcionando sin parar.
5. El actuador lineal no es completamente impermeable. No lo sume directamente en agua.
6. Los niños no deben jugar con el aparato. La limpieza y el

mantenimiento no deben ser realizados por niños sin supervisión.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA:

Cambios o modificaciones a este producto no aprobados expresamente por la parte La responsabilidad del cumplimiento podría anular la auto del usuario para operar el producto.

Nota:

Este producto genera, utiliza y puede radiar energía de radiofrecuencia no se instala y utiliza según las instrucciones, puede causar interferer perjudiciales en las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación espec Si este producto causa interferencias perjudiciales en la recepción de o televisión, lo cual puede determinarse encendiéndolo y apagándolo, recomienda al usuario que intente corregir la interferencia mediante un más de las siguientes medidas.

- Reorientar o reubicar la antena receptora.

- Aumentar la distancia entre el producto y el receptor.

- Conecte el producto a una toma de corriente de un circuito diferer aquel al que está conectado el receptor.

- Consulte al distribuidor o a un técnico de radio/TV experimentado p obtener ayuda.

PARÁMETROS DEL PRODUCTO

PRESUPUESTO	OK648 -A
	OK648-A-150 mm	OK648-A-200 mm
Longitud de carrera (máx.)	150 mm	200 mm
Carga nominal (máx.)	9000N
de viaje (máx.)	5 mm/s
Voltaje nominal	12 VCC
Corriente nominal	<2 0 A
Interruptores de límite	Interior fijo (no ajustable)
Temperatura de funcionamiento	-45°C~65°C
Clase de protección	IP65
Ciclo de trabajo	25%
Nivel de ruido	≤65dB

Cada juego de este producto viene con los siguientes accesorios:

- Soporte de montaje X2

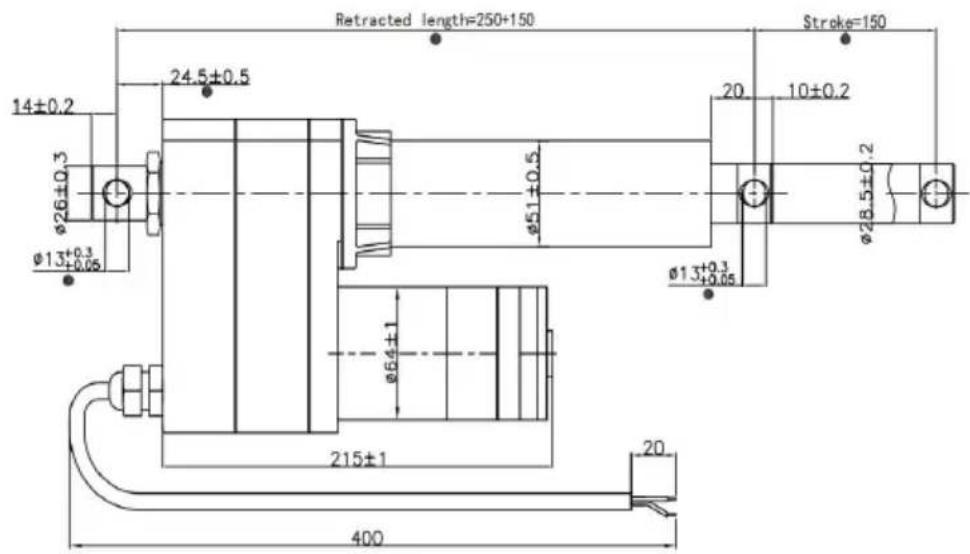

Dibujo

OK648-A-150mm

Retracted length=250+150 Stroke=150 14±0.2 24.5±0.5 φ26±0.3 φ13±0.3 φ0.05 φ51±0.5 φ13±0.3 φ0.05 φ28.5±0.2 215±1 400 20

76±1 151±1

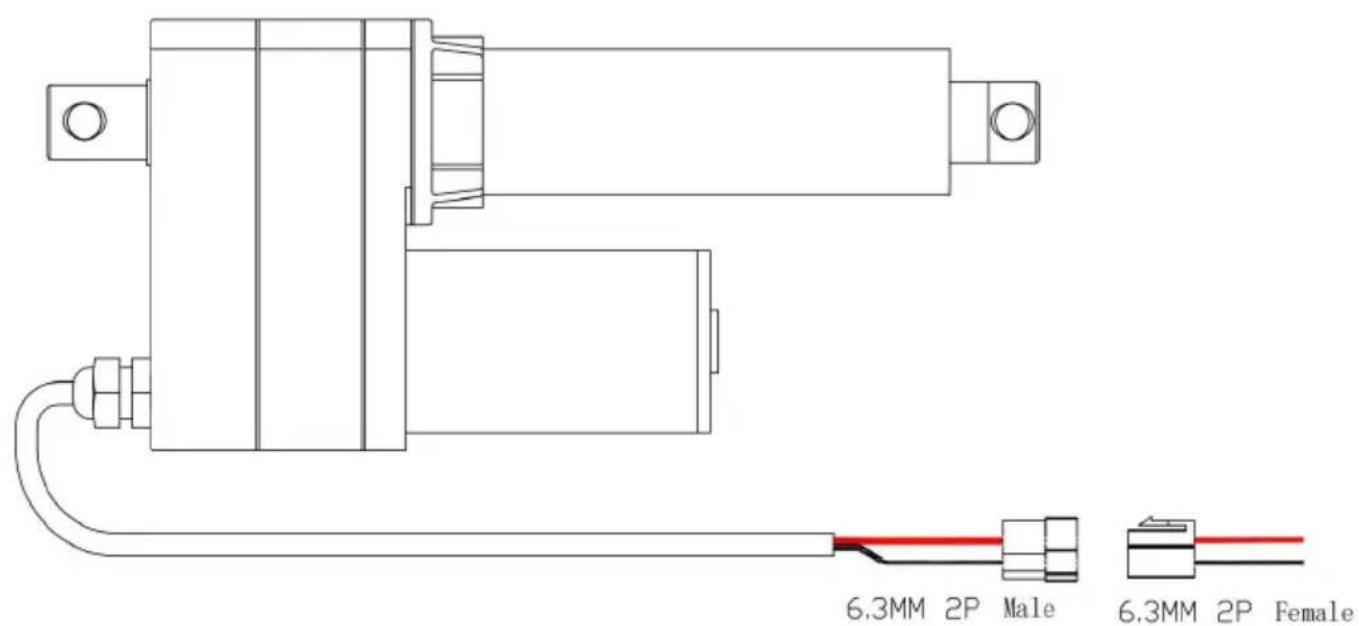

NOTE: please allow +5% tolerance due to manual measurement Este producto es compatible con las especificaciones de enchufe hembra correspondientes (configuradas por el cliente) : 6,3 mm 2P

Dibujo

Los usuarios deben tener cuidado para asegurarse de que:

1. La distancia de recorrido del actuador satisface el requisito del dis estructural.
2. Los interruptores de límite de extensión y retracción funcionan con normalidad. Deben detener el motor cuando el tubo de extensión esté completamente retraído o extendido.
3. Si la velocidad del motor es demasiado lenta o no puede proporc suficiente potencia:
   (1) el suministro de energía es insuficiente y necesita ser aumentado
   (2) La carga que se aplica al actuador es demasiado grande y es necesario reducirla.

El accionamiento lineal solo es responsable de la fuerza de accionamiento lineal.

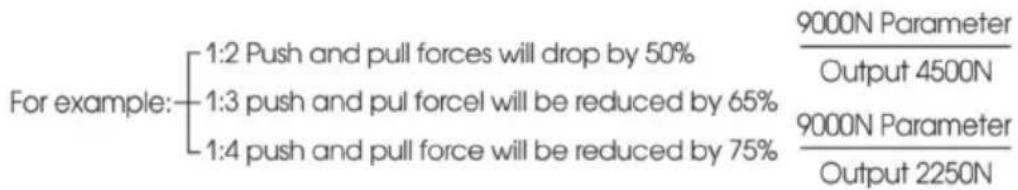

1. La pérdida causada por fuerzas laterales y laterales no se puede estimar.

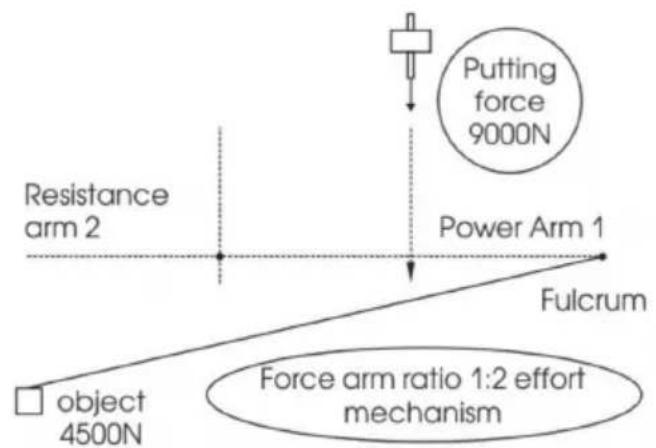

2. El método de instalación produce una relación de brazo de mome
3. Cuando la carrera supere los 400 mm, el valor estimado del teles La resistencia del tubo a la fuerza de flexión y a la fuerza lateral c

0° 100% Push use

90° 75% Push use

90° 50% Push use

0° 100% uso de empuje <90° 75% uso de emp

90° 50% Uso de empuje

Camas de hospital, sofás para el hogar, camas de pacientes, escritor de oficina, instalaciones de automóviles, instalaciones de barcos, etc.
