OK648-A - Linjär ställdon Vevor - Gratis bruksanvisning och manual

Produkttyp	Linjärt ställdon
Märke	Vevor
Modell	OK648-A
Slaglängd tillgänglig	150 mm eller 200 mm
Maximal nominell last	9000 N (≈ 917 kg)
Maximal förflyttningshastighet	5 mm/s
Nominell spänning	12 V DC
Nominell ström	≤ 2,0 A
Skyddsklass	IP65
Arbetscykel	25 % (får inte köras kontinuerligt)
Arbetstemperatur	-45 °C till 65 °C
Maximal ljudnivå	≤ 65 dB
Mått (indraget, slaglängd 150 mm)	Längd cirka 400 mm, diameter 51 mm
Mått (indraget, slaglängd 200 mm)	Längd cirka 450 mm, diameter 51 mm
Typ av ändlägesbrytare	Fast inbyggd (ej justerbar)
Typ av kontakt	Honkontakt 6,3 mm (måste konfigureras av kunden)
Medföljande tillbehör	2 monteringsfästen
Elektrisk skyddsklass	III (Säkerhetslågspänning)
Rekommenderade användningsområden	Sjukhussängar, soffor, kontor, båtinstallationer
Ungefärlig vikt	2,5 kg (uppskattning)

Vanliga frågor - OK648-A Vevor

Vilken matningsspänning krävs?

Det linjära ställdonet Vevor OK648-A fungerar med en nominell spänning på 12 V DC. Använd en lämplig 12 V DC nätadapter.

Vad är arbetscykeln för detta ställdon?

Arbetscykeln är 25 %. Det innebär att den inte får köras kontinuerligt; till exempel, för 2 minuters drift, planera 6 minuters vila.

Är ställdonet vattentätt?

Skyddsklassen är IP65, vilket skyddar mot vattenstänk och damm. Det är dock inte helt vattentätt: sänk inte ner det i vatten.

Vilken maximal last kan ställdonet bära?

Den maximala nominella lasten är 9000 N (cirka 917 kg). Se till att aldrig överskrida denna gräns för att undvika risk för brott eller skada.

Hur installerar jag ställdonet korrekt?

Installera ställdonet så att lastens kraft är i linje med centrum av förlängningsröret och den bakre monteringsadaptern. Undvik sidokrafter som kan skada enheten.

Finns det ändlägesbrytare?

Ja, fasta ändlägesbrytare (ej justerbara) är inbyggda. De stoppar automatiskt motorn när röret är helt utdraget eller indraget.

Varför går motorn långsamt eller har brist på kraft?

Det kan bero på otillräcklig strömförsörjning (för låg spänning) eller en för tung last. Kontrollera strömförsörjningen och minska lasten vid behov.

Vilka tillbehör medföljer ställdonet?

Satsen innehåller 2 monteringsfästen för enkel installation. Strömkontakten (hontyp 6,3 mm) medföljer inte och måste väljas av användaren.

I vilka typer av applikationer kan jag använda detta ställdon?

Den är designad för användning som sjukhussängar, elektriska soffor, höj- och sänkbara skrivbord, bil- och båtinstallationer. Anpassa installationsvinkeln enligt rekommendationerna (100 % dragkraft vid 0°, 75 % vid 90°).

Hur underhåller och rengör jag ställdonet?

Koppla bort strömmen före underhåll. Rengör med en torr trasa. Använd inte aggressiva rengöringsmedel. Rengöring och underhåll får inte utföras av barn utan uppsikt.

BRUKSANVISNING OK648-A Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Varning – För att minska risken för skador måste användare instruktionsmanualen noggrant.

	Denna produkt är av skyddsklass III.
	Efterlevnad är en säkerhetscertifiering enligt EU och Storbritar
	Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter som är märkta som så får inte kasseras med vanligt hushållsavfall, utan måste lämn en insamlingsplats för återvinning av elektriska och elektronisk apparater.

INSTRUKTIONER

VIKTIGA SÄKERHETSÅTGÄRDER

Läs och förstå hela denna manual innan du försöker mor använda eller installera produkten. Underlåtenhet att följa

alla instruktioner nedan kan leda till elektrisk stöt, brand och/eller allva skador.

WARNING:

1. Belastningen som läggs på ställdonet måste vara mindre än eller med ställdonets nominella belastning.

2. Montera ställdonet så att lastens kraft verkar i mitten av förlängningsröret och den bakre monteringsadaptern.

3. Använd en 12V DC-nätadapter.

4. Alla produkter har en arbetscykel och de kan inte fortsätta arbeta oaybrutet

5. Det linjära ställdonet är inte helt vattentätt. Sänk inte ner det dire vatten.

6. Barn får inte leka med apparaten. Rengöring och underhåll får in

utföras av barn utan tillsyn.

SPARA DESSA INSTRUKTIONER

WARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnad kan upphäva användarens rätt att använda produkten.

Notera:

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss insta Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med eller flera av följande åtgärder.

- Rikta om eller flytta mottagarantennen.

- Öka avståndet mellan produkten och mottagaren.

- Anslut produkten till ett uttag på en annan krets än den som mottär ansluten till.

- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

PRODUKTPARAMETRAR

SPECIFICATIONER	OK648 -A
	OK648-A-150mm	OK648-A-200mm
Slaglängd (max.)	150 mm	200 mm
Nominell belastning (max.)	9000N
Reshastighet (max.)	5 mm/s
Nominell spänning	12VDC
Nominell ström	< 20 A
Gränslägesbrytare	Fast inre (ej justerbar)
Driftstemperatur	-45°C~65°C
Skyddsklass	IP65
Driftscykel	25 %
Bullernivå	≤65dB

Varje uppsättning av denna produkt levereras med följande tillbehör:

- Monteringsfäste x 2

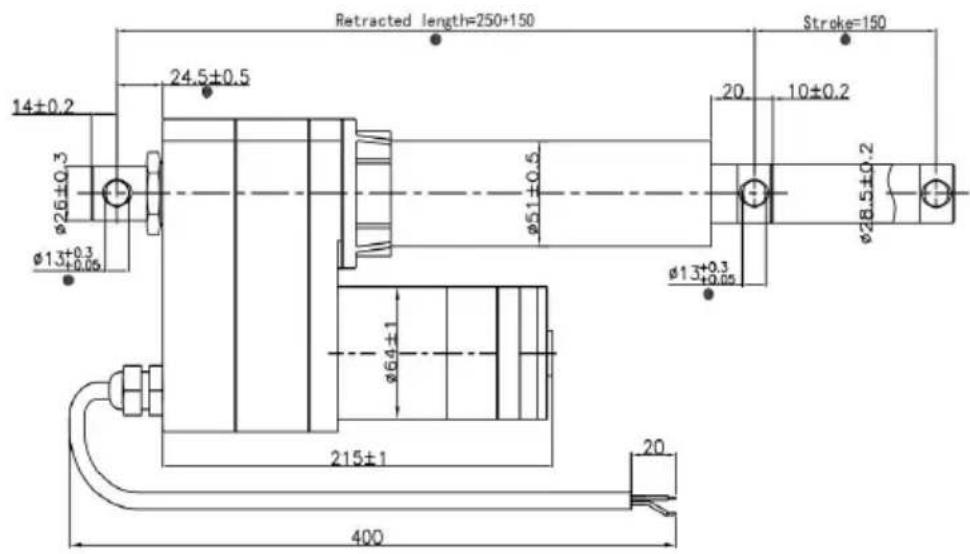

Ritning

OK648-A-150mm

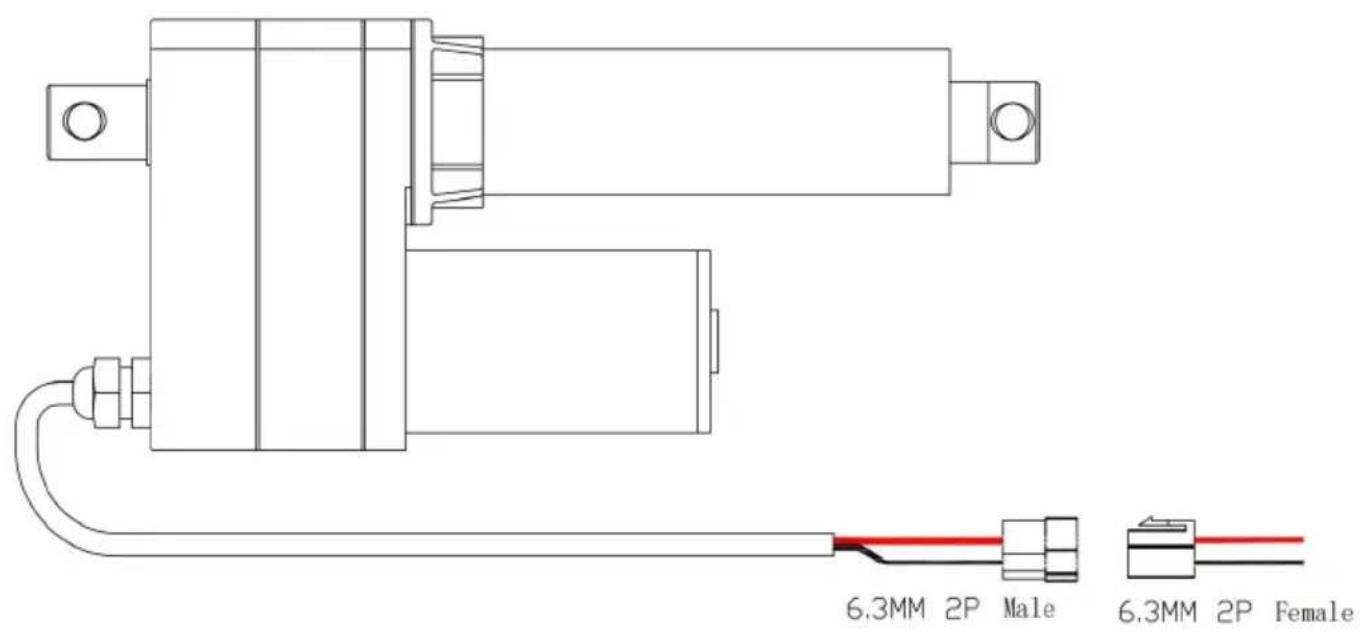

NOTE: please allow +5% tolerance due to manual measurement Denna produkt är kompatibel med motsvarande honkontaktspecifikationer (konfigurerade av kunden) : 6,3 mm 2-polig

Ritning

Användare bör vara försiktiga för att säkerställa att:

1. Ställdonets rörelsesträcka uppfyller kraven i den strukturella konstruktionen.
2. De utfällda och infällda gränsbrytarna fungerar normalt. Gränsbrytarn ska stoppa motorn när förlängningsröret är helt infällt eller helt utfällt.
3. Om motorhastigheten är för låg eller om den inte kan ge tillräcklig effekt:
   (1) strömförsörjningen är otillräcklig och behöver ökas eller.
   (2) belastningen som appliceras på ställdonet är för stor och behöver minskas.

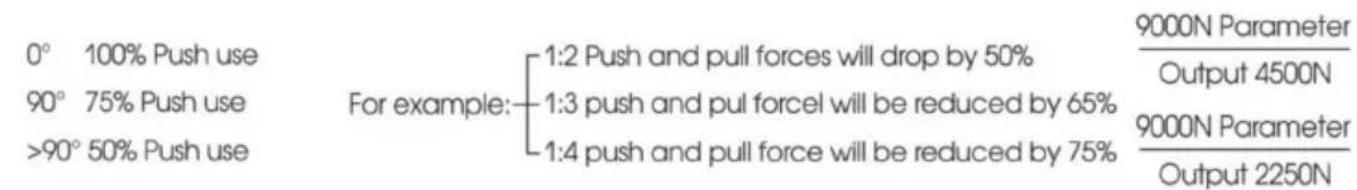

Linjärdrivningen ansvarar endast för den linjära drivkraften

1. Förlusten orsakad av laterala och sidokrafter kan inte uppskattas
2. Installationsmetoden producerar ett momentarmsförhållande
3. När slaglängden överstiger 400 mm, beräknas det teleskopiska värd rörets motständskraft mot böjkraft och sidokraft minskar.

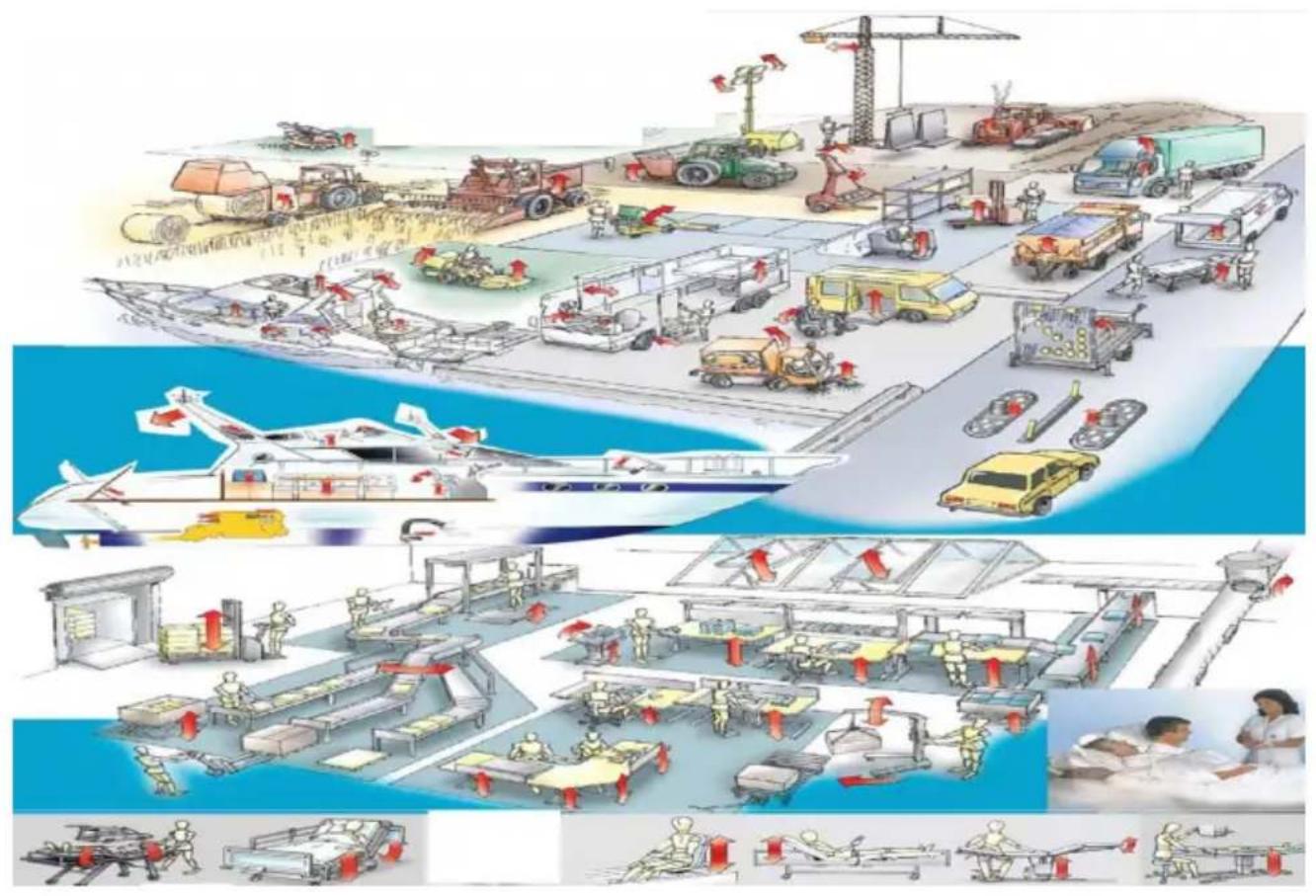

Användningsscenarier:

sjukhussängar, soffor i hemmet, patientsängar, kontorsbord, bilinstallationer, fartygsinstallationer etc.
