OK648-A - Siłownik liniowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Siłownik liniowy
Marka	Vevor
Model	OK648-A
Skok dostępny	150 mm lub 200 mm
Maksymalne obciążenie nominalne	9000 N (≈ 917 kg)
Maksymalna prędkość przesuwu	5 mm/s
Napięcie nominalne	12 V CC
Prąd nominalny	≤ 2,0 A
Stopień ochrony	IP65
Cykl pracy	25% (nie pracować w sposób ciągły)
Temperatura pracy	-45°C do 65°C
Maksymalny poziom hałasu	≤ 65 dB
Wymiary (złożony, skok 150 mm)	Długość ok. 400 mm, średnica 51 mm
Wymiary (złożony, skok 200 mm)	Długość ok. 450 mm, średnica 51 mm
Typ wyłącznika krańcowego	Stały wewnętrzny (nieregulowany)
Typ złącza	Gniazdo 6,3 mm (do skonfigurowania przez klienta)
Dołączone akcesoria	2 uchwyty montażowe
Klasa ochronności elektrycznej	III (Bezpieczne bardzo niskie napięcie)
Zalecane zastosowania	Łóżka szpitalne, kanapy, biurka, instalacje nautyczne
Przybliżona waga	2,5 kg (szacunkowo)

Często zadawane pytania - OK648-A Vevor

Jakie jest wymagane napięcie zasilania?

Siłownik liniowy Vevor OK648-A działa przy napięciu nominalnym 12 V CC. Użyj odpowiedniego zasilacza sieciowego 12 V CC.

Jaki jest cykl pracy tego siłownika?

Cykl pracy wynosi 25%. Oznacza to, że nie może pracować w sposób ciągły; na przykład na 2 minuty pracy należy zapewnić 6 minut przerwy.

Czy siłownik jest wodoodporny?

Stopień ochrony to IP65, co chroni przed bryzgami wody i pyłem. Jednak nie jest całkowicie wodoodporny: nie zanurzaj go w wodzie.

Jakie maksymalne obciążenie może wytrzymać siłownik?

Maksymalne obciążenie nominalne wynosi 9000 N (około 917 kg). Upewnij się, że nigdy nie przekraczasz tego limitu, aby uniknąć ryzyka uszkodzenia lub obrażeń.

Jak prawidłowo zainstalować siłownik?

Zainstaluj siłownik tak, aby siła obciążenia była wyrównana ze środkiem rury wysuwnej i adaptera montażowego tylnego. Unikaj sił bocznych, które mogłyby uszkodzić urządzenie.

Czy są wyłączniki krańcowe?

Tak, wbudowane są stałe wyłączniki krańcowe (nieregulowane). Automatycznie zatrzymują silnik, gdy rura jest całkowicie wysunięta lub wsunięta.

Dlaczego silnik obraca się wolno lub brakuje mu mocy?

Może to być spowodowane niewystarczającym zasilaniem (zbyt niskim napięciem) lub zbyt dużym obciążeniem. Sprawdź zasilanie i w razie potrzeby zmniejsz obciążenie.

Jakie akcesoria są dostarczane z siłownikiem?

Zestaw zawiera 2 uchwyty montażowe ułatwiające instalację. Złącze zasilania (gniazdo 6,3 mm) nie jest dostarczane i musi być wybrane przez użytkownika.

W jakich zastosowaniach mogę użyć tego siłownika?

Jest przeznaczony do zastosowań takich jak łóżka szpitalne, kanapy elektryczne, biurka regulowane, instalacje samochodowe i nautyczne. Dostosuj kąt montażu zgodnie z zaleceniami (siła 100% dla 0°, 75% dla 90°).

Jak konserwować i czyścić siłownik?

Przed konserwacją odłącz zasilanie. Czyścić suchą szmatką. Nie używać agresywnych środków. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

INSTRUKCJA OBSŁUGI OK648-A Vevor

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładni zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie praw do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

	Ten produkt posiada klasę ochrony III.
	Compliance to certyfikat bezpieczeństwa WE i Wielkiej Brytan
	Niniejszy produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol przekreślonego kosza na śmieci na kółkoznacza, że produkt wymaga selektywnej zbiórki odpadów w Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym symbolem nie można wyrzucać razem z normalnymi odpadam domowymi, lecz należy je dostarczyć do punktu zbiórki urząd elektrycznych i elektronicznych przeznaczonych do recyklingu.

INSTRUKCJE

WAŻNE ZABEZPIECZENIA

Przed przystąpieniem do montażu, obsługi lub instalacji produktu prosimy o dokładne zapoznanie się z treścią

niniejszej instrukcji. Nieprzestrzeganie poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami.

OSTRZEŻENIE:

1. Obciążenie przyłożone do siłownika musi być mniejsze lub równe znamionowemu obciażeniu siłownika.

2. Zamontuj siłownik tak, aby siła obciążenia działała w środku rury przedłużającej i tylnego adaptera montażowego.

3. Użyj zasilacza 12 V DC.

4. Wszystkie produkty mają cykl roboczy i nie mogą pracować bez przerwy

5. Siłownik liniowy nie jest całkowicie wodoodporny. Nie zanurzaj go bezpośrednio w wodzie.

6. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja

urządzenia przez dzieci nie powinny być wykonywane bez nadzoru.

ZACHOWAJ TE INSTRUKCJE

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę nieodpowiedzialność za zgodność może spowodować unieważnienie prawa użytkownika do korzystania z produkt Notatka:

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wyst w danej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można sprawdzić, wyłączając i włączając urządzenie, zaleca się, aby użytkownik spróbowa skorygować zakłócenia, stosując jeden lub kilka z poniższych środków.

- Zmiana orientacji lub położenia anteny odbiorczej.

- Zwiększ odległość między produktem i odbiornikiem.

- Podłączyć produkt do gniazdka w innym obwodzie niż ten, do które podłączony jest odbiornik.

- Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczony technikiem radiowo-telewizyjnym.

PARAMETRY PRODUKTU

SPECYFIKACJE	OK648 -A
	OK648-A-150mm	OK648-A-200mm
Długość skoku (maks.)	150 mm	200 mm
Obciążenie znamionowe (maks.)	9000N
Prędkość jazdy (maks.)	5 mm/s
Napięcie znamionowe	12 V prądu stałego
Prąd znamionowy	<2 0 A
Wyłączniki krańcowe	Stały wewnętrzny (nie regulowany)
Temperatura pracy	-45°C~65°C
Klasa ochrony	IP65
Cykl pracy	25%
Poziom hałasu	≤65 dB

Każdy zestaw tego produktu zawiera następujące akcesoria:

- Uchwyt montażowy x2

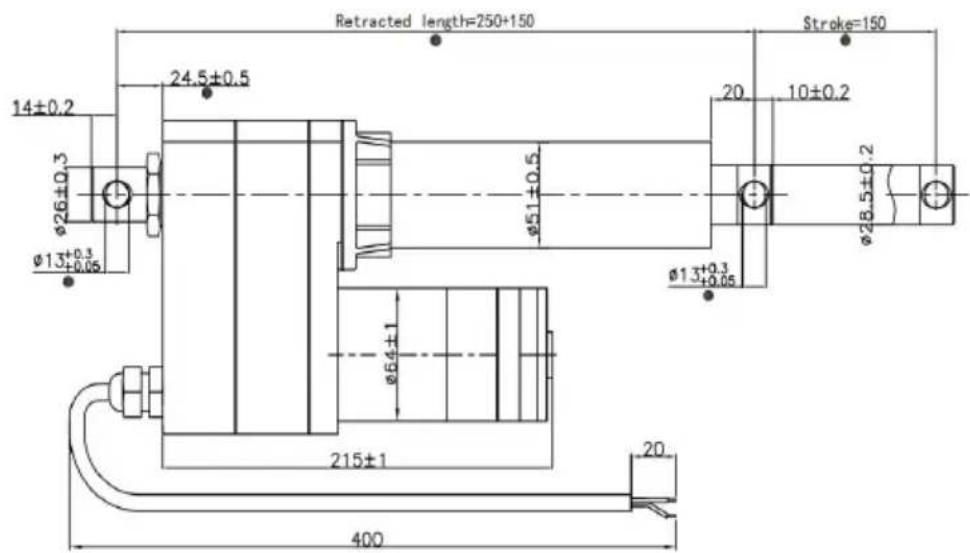

Rysunek

OK648-A-150mm

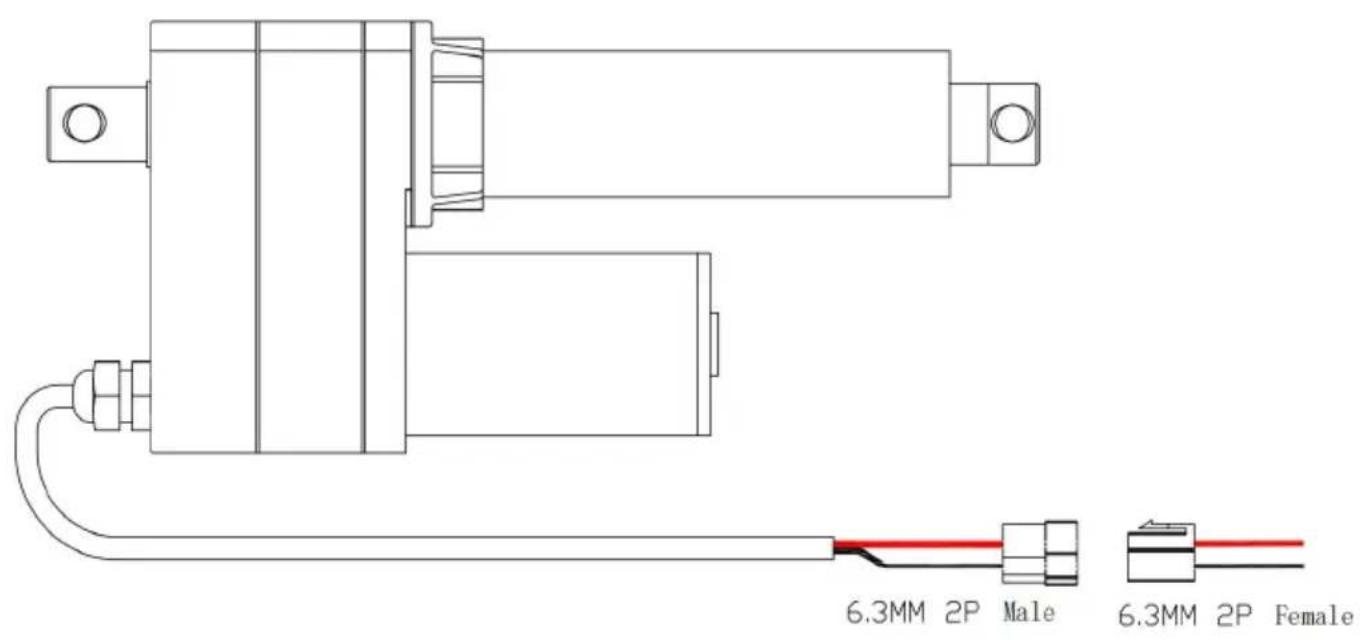

NOTE: please allow +5% tolerance due to manual measurement Ten produkt jest kompatybilny ze specyfikacją odpowiedniego złącza żeńskiego (konfigurowanego przez klienta) : 6,3MM 2P Rysunek

Użytkownicy powinni zachować ostrożność, aby mieć pewność że:

1. Odległość przesuwu siłownika spełnia wymagania projektu konstrukcyjnego.

2. Wyłączniki krańcowe wysunięcia i wsunięcia działają prawidłowo. Wyłączniki krańcowe powinny zatrzymać silnik, gdy rura przedłużająca j całkowicie wsunięta lub wysunięta.

3. Jeżeli prędkość silnika jest zbyt niska lub nie może on zapewnić wystarczającej mocy:

(1) zasilanie jest niewystarczające i należy je zwiększyć lub.
(2) obciążenie przykładane do siłownika jest zbyt duże i należy je zmniejszyć.

Napęd liniowy odpowiada wyłącznie za liniową siłę napędową

1. Strat spowodowanych przez siły boczne i boczne nie można oszace

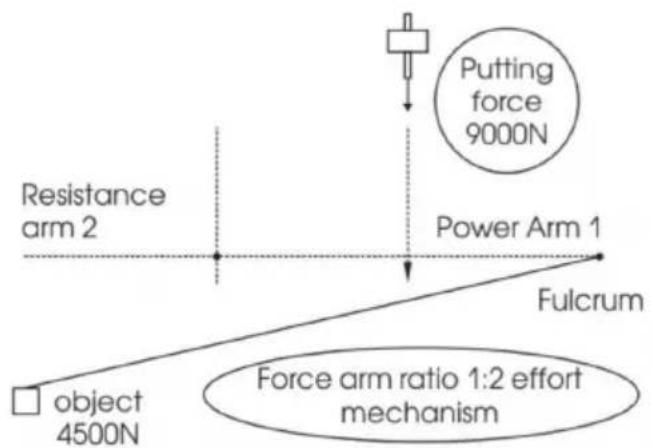

2. Metoda instalacji zapewnia stosunek ramienia momentu
3. W przypadku skoku przekraczającego 400 mm, szacunkowa wartość teleskopu
   zmniejsza się wytrzymałość rury na siły zginające i siły boczne.

0° 100% użycia pchania <90° 75% użycia pchan

90° 50% Użyj pchania

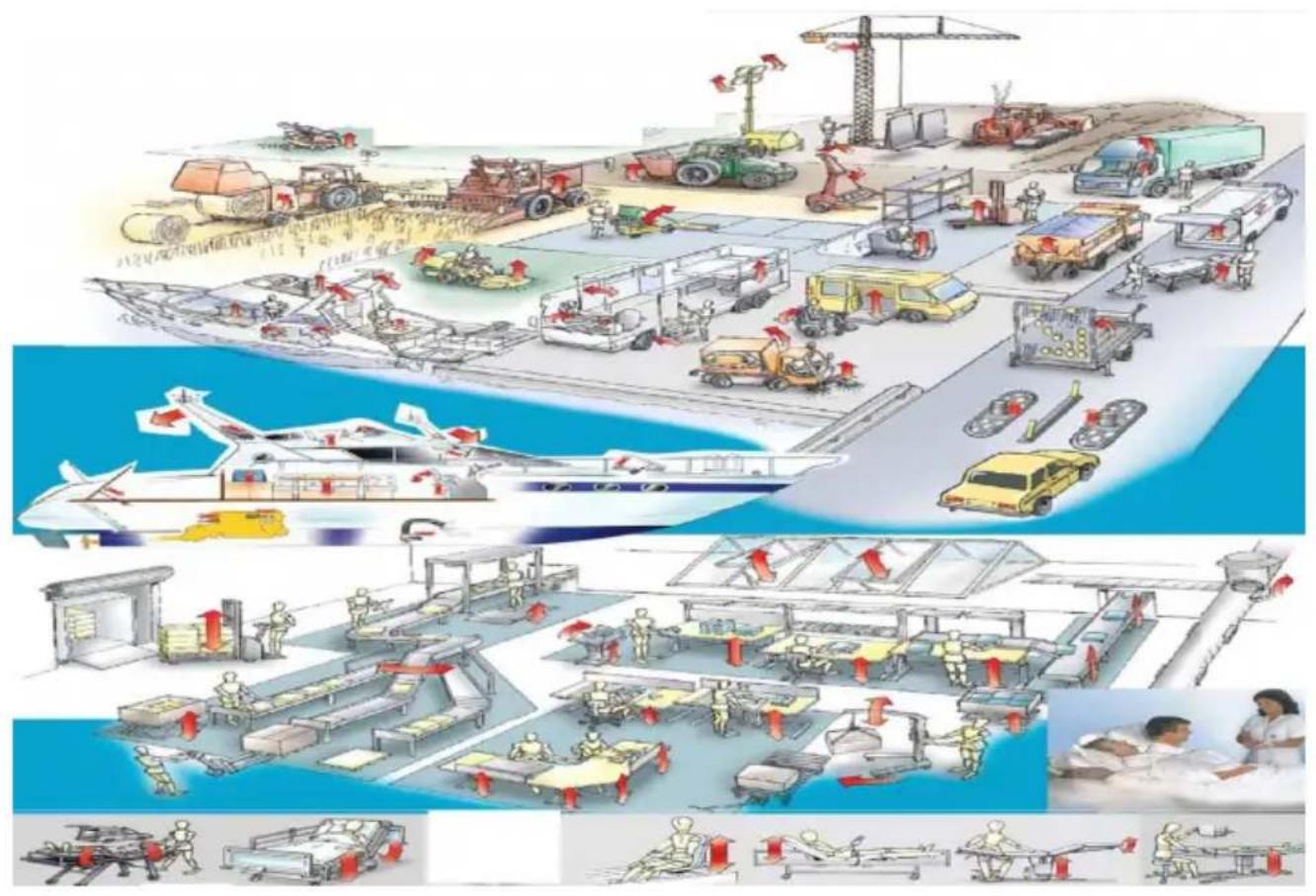

łożka szpitalne, sofy domowe, łóżka pacjentów, biurka biurowe, instalac samochodowe, instalacje okrętowe itp.
