OK648 - Siłownik liniowy Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	OK648
Typ produktu	Siłownik liniowy
Skok	760 mm
Obciążenie nominalne	1000 N
Prędkość przesuwu (maks.)	9 mm/s
Napięcie nominalne	12 V DC
Prąd nominalny (maks.)	6 A
Cykl pracy (współczynnik załączenia)	25%
Stopień ochrony	IP54
Poziom hałasu	≤ 60 dB
Temperatura pracy	-20 °C do +65 °C
Zasilanie (zasilacz)	Wejście AC 100-240 V, 50/60 Hz, 1,3 A / Wyjście 12 V DC
Wyłączniki krańcowe	Stałe ograniczniki wewnętrzne (nieregulowane)
Automatyczne zatrzymanie	Tak, na końcu skoku
Dołączone akcesoria	4 wsporniki montażowe, 4 łączniki, 4 sworznie R, 1 pilot, 1 zestaw zasilaczy sieciowych, 1 przewód zasilający
Certyfikaty	CE, UKCA, FCC (Klasa B)
Klasa ochronności elektrycznej	III
Konserwacja	Czyścić suchą szmatką; nie zanurzać w wodzie
Bezpieczeństwo	Nie przekraczać obciążenia nominalnego; instalować tak, aby siła działała centralnie; używać wyłącznie dostarczonego zasilacza 12 V DC

Często zadawane pytania - OK648 Vevor

Jaki jest skok siłownika liniowego Vevor OK648?

Skok wynosi 760 mm.

Jakie jest maksymalne obciążenie?

Obciążenie nominalne wynosi 1000 N (około 102 kg).

Jaka jest prędkość przesuwu?

Maksymalna prędkość wynosi 9 mm/s.

Jakie napięcie zasilania jest wymagane?

Siłownik działa na 12 V DC. Dostarczony zasilacz sieciowy przekształca 100-240 V AC na 12 V DC.

Czy siłownik może być używany na zewnątrz?

Tak, dzięki stopniowi ochrony IP54 jest odporny na kurz i zachlapania, ale nie może być zanurzany.

Czym jest cykl pracy 25%?

Oznacza to, że siłownik nie może pracować w sposób ciągły dłużej niż 25% czasu w danym okresie. Na przykład 15 sekund pracy, a następnie 45 sekund przerwy.

Jak zainstalować siłownik liniowy?

Przymocuj górne i dolne wsporniki montażowe do stałych punktów. Upewnij się, że obciążenie jest wycentrowane, a ruch jest swobodny. Użyj dostarczonych łączników i sworzni R.

Czy siłownik jest dostarczany z pilotem?

Tak, w zestawie znajduje się pilot do sterowania wysuwaniem i cofaniem.

Co zrobić, jeśli siłownik nie działa lub działa zbyt wolno?

Sprawdź zasilanie: musi dostarczać 12 V DC i co najmniej 6 A. Jeśli obciążenie jest zbyt duże, zmniejsz je. Siłownik zatrzymuje się automatycznie na końcu skoku.

Czy mogę użyć innego zasilacza sieciowego?

Nie, używaj wyłącznie dostarczonego zasilacza lub równoważnego 12 V DC o odpowiedniej wydajności prądowej (≥ 6 A), w przeciwnym razie grozi uszkodzenie urządzenia.

INSTRUKCJA OBSŁUGI OK648 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.wevor.com/wsparcie

SIŁOWNIK LINIOWY

MODEL: OK648

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SIŁOWNIK LINIOWY

MODEL: OK648

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu:

Wsparcie Techniczne i Certyfikat E-Gwarancji www.wevor.com/wsparcie

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję rę cznie.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom dyrektywy europejskiej2012/19/UE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach wskazuje, że produkt wymaga oddzielnej zbiórki śmieci wUnia Europejska. Dotyczy to produktu i wszystkich akcesoriów oznaczone tym symbolem. Produkty oznaczone jako takie mogą nie być wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać punkt zbiórki zużytego sprzę tu elektrycznego i elektronicznego.
	Produkt posiada III klasę ochrony.
	Zgodność to certyfikat bezpieczeństwa WE i Wielkiej Brytanii.

WAŻNI OCHRONIARZE

Przed podjęciem próby proszę przeczytać i zrozumieć całą niniejszą instrukcję montować, obsługiwać lub instalować produktu. Nieprzestrzeganie wszystkich

instrukcje wymienione poniżej mogą spowodować porażenie prądem, pożar i/lub poważne obrażenia. OSTRZEŻENIE:

1. Obciążenie siłownika musi być mniejsze lub równe obciążeniu znamionowemu Uruchamiacz.
2. Zamontuj siłownik tak, aby siła obciążenia działała na środek rury przedłużającej i tylny adapter montażowy.
3. Użyj zasilacza 12 V DC.
4. Wszystkie siłowniki mają cykl pracy i nie mogą pracować bez końca.
5. Siłownik nie jest całkowicie wodoodporny, prosimy nie zanurzać go bezpośrednio w wodzie.
6. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

ZACHOWAJ TE INSTRUKCJE

Informacje FCC

OSTROŻNOŚĆ:

Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE:

Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu. Notatka:

Ten produkt został przetestowany i uznany za zgodny z ograniczeniami klasy B urządzenia cyfrowego zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia.

zakłócenia w komunikacji radiowej. Jednakże nie ma żadnej gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli ten produkt powoduje

szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie:

wyłączając i włączając produkt, zachęca się użytkownika do podjęcia próby skorygowania usterek zakłócenia poprzez jeden lub więcej z następujących środków.

• Zmień orientację lub położenie anteny odbiorczej.
• Zwiększ odległość między produktem a odbiornikiem.
• Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

PARAMETRY PRODUKTU

SPECYFIKACJE	OK648
Długość skoku	760mm
Obciążenie znamionowe	1000N
Prę dkość jazdy (maks.)	9 mm/s
Napię cie	Napię cie stałe 12 V
znamionowe Prąd znamionowy (maks.)	6A
Wyłączniki krańcowe	Naprawiono wewnę trzną (nieregulowaną)
Operacja Temperatura	-20 °C~~+65 °C
Klasa ochrony	IP54
Cykl pracy	25%
Poziom hałasu	60dB
WEJŚCIE adaptera	AC 100-240 V 50/60 Hz 1,3 A
CAL	USA, UE, UA
Liczba gospodarzy	2 szt

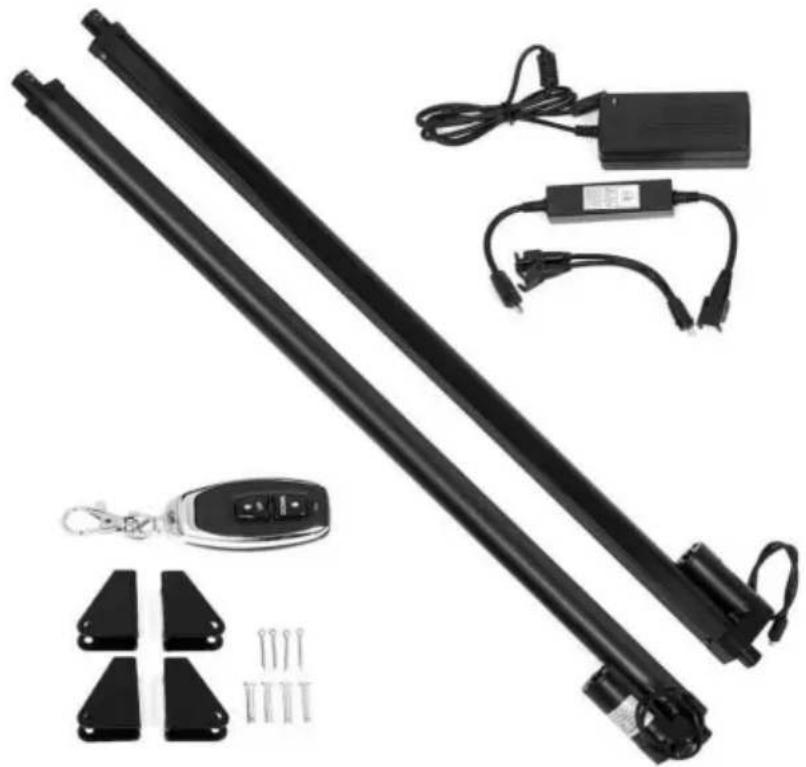

Akcesoria:

OK648: 4 x wspornik montażowy, 4 x korbowód, 4 x sworzeń typu R, 1 x pilot zdalnego sterowania, 1 x zestaw adapterów, 1 x przewód zasilający

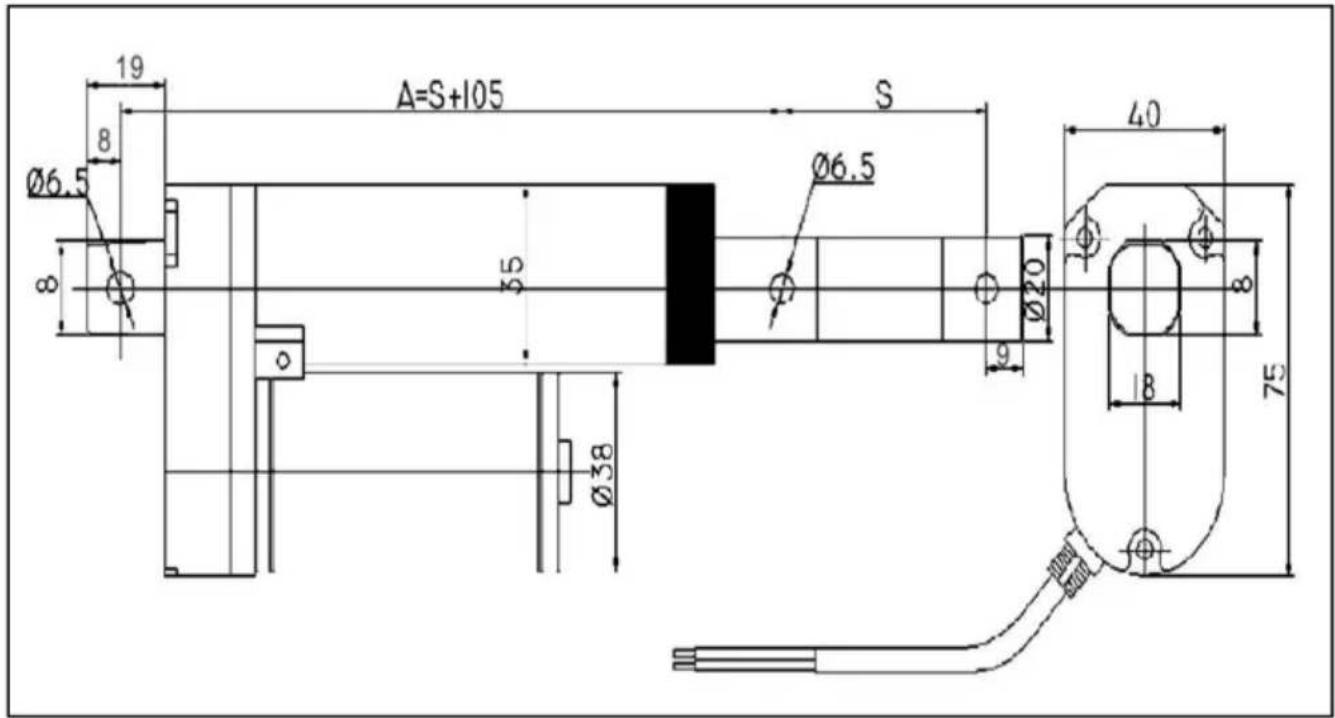

Rysunek

Środki ostrożności dotyczące stosowania

1. Zamontować połączenie z gniazdem wyrównującym.
2. Siłownik utrzyma swoją pozycję po wyłączeniu zasilania. Zrobi to automatycznie zatrzymaj się, gdy dojdziesz do końca.
3. Siłownik ma fabrycznie zamontowany wewnętrzny wyłącznik krańcowy, nie ma takiej możliwości.
4. Zamontować siłownik, mocując górny i dolny otwór montażowy do dwóch stałych pozycji. Długość skoku siłownika (np. 12 cali) i ograniczenia konkretnego zastosowania określą położenie stałych pozycji montażowych.
5. Upewnij się, że dwukierunkowy ruch siłownika liniowego jest płynny i mieści się w zakresie długości skoku siłownika po jego zamontowaniu. Dodatkowo potwierdź, że na drodze ruchu siłownika nie znajdują się przeszkody.
6. Przymocuj górne i dolne otwory montażowe siłownika liniowego do obu otworów montażowych osprzętu za pomocą śrub odpowiedniej średnicy.
7. Po zakończeniu instalacji należy ręcznie sprawdzić działanie siłownika liniowego.

Użytkownicy powinni zachować ostrożność, aby upewnić się, że:

1. Droga przesuwu siłownika odpowiada wymaganiom projektu konstrukcyjnego.
2. Wyłączniki krańcowe wysunięte i cofnięte działają normalnie. Wyłączniki krańcowe powinny zatrzymać silnik, gdy rura przedłużająca jest całkowicie wsunięta lub całkowicie wysunięta.
3. Jeżeli silnik pracuje zbyt wolno lub nie daje pełnej mocy:

(1) zasilanie jest niewystarczające i należy je zwiększyć lub (2) obciążenie siłownika jest zbyt duże i należy je zmniejszyć.
