RTD-10-50in.lbB - Visseuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tournevis dynamométrique (visseuse à couple)
Marque	Vevor
Modèle	RTD-10-50in.lbB
Plage de couple	10 à 50 po·lb (pouces-livres)
Précision	± 5 % de la pleine échelle (FS)
Incémentation de réglage	5 lbf·in
Taille du driver (entraînement)	1/4 pouce (6,35 mm) hexagonal
Embouts inclus	22 pièces en acier S2 et CrV
Barre de rupture	1 pièce incluse
Fonction d'alarme	Déclenche un signal sonore (« clic ») et une vibration manuelle lorsque le couple prédéfini est atteint
Sens de rotation	Uniquement sens antihoraire (dévissage) pour le déclenchement, adapté au serrage à gauche
Préréglage du couple	Oui, par molette graduée avec échelle principale et secondaire
Matériau du corps	Alliage d'aluminium forgé
Utilisation recommandée	Verrouillage de vis sur instruments de précision, circuits électroniques, etc.
Entretien	Après utilisation, remettre le couple à zéro ; ne pas démonter ; éviter contact avec acides ou gaz corrosifs
Sécurité	Ne pas utiliser comme autre outil ; ne pas forcer après déclenchement ; lire le manuel avant utilisation
Fabricant	Shanghai Muxin Muye Youxian Gongsi (Shanghai, Chine)
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - RTD-10-50in.lbB Vevor

Comment régler le couple sur le tournevis dynamométrique Vevor RTD-10-50in.lbB ?

Tenez la partie fixe du tournevis d'une main, et de l'autre tournez la molette dans le sens des aiguilles d'une montre pour déplacer le cercle gradué. Ajustez jusqu'à ce que les lignes d'échelle principale et secondaire correspondent à la valeur de couple souhaitée. Relâchez la molette pour verrouiller le réglage.

Que signifie le clic et la vibration lors du serrage ?

Le clic sonore et la vibration dans la main indiquent que le couple de serrage a atteint la valeur prédéfinie. Vous devez alors cesser d'appliquer la force pour éviter un serrage excessif.

Puis-je utiliser ce tournevis dans le sens horaire (serrage à droite) ?

Non, ce modèle est conçu pour fonctionner uniquement dans le sens antihoraire (sens inverse des aiguilles d'une montre). Il est destiné à serrer des vis avec un filetage à gauche ou pour des applications spécifiques où le déclenchement se fait en dévissant.

Quels embouts sont fournis avec le modèle RTD-10-50in.lbB ?

Le kit comprend 22 embouts de tournevis en acier S2 et CrV, ainsi qu'une barre de rupture. Les embouts couvrent différentes tailles et profils pour vis à fente, cruciformes, Torx, etc. (consultez la liste détaillée dans le manuel).

Comment entretenir le tournevis dynamométrique ?

Après chaque utilisation, remettez la valeur de couple à zéro (position minimale). Ne démontez jamais l'outil car cela pourrait altérer la précision. Stockez-le dans un endroit sec, à l'abri des acides et des gaz corrosifs. Utilisez uniquement les embouts adaptés.

Quelle est la précision de cet outil ?

La précision est de ± 5 % de la pleine échelle (FS). Par exemple, à 50 po·lb, la tolérance est de ± 2,5 po·lb. Il est étalonné en usine et ne doit pas être démonté.

Puis-je utiliser une rallonge ou un adaptateur ?

Oui, vous pouvez installer une postcombustion (barre de rupture) à l'arrière du tournevis si vous avez besoin de plus de levier. Pour les modèles RTD-10-70in.lb et RTD-20-70in.lb, des adaptateurs spécifiques sont fournis.

Comment savoir si le tournevis est correctement étalonné ?

L'outil est étalonné en usine et ne nécessite pas de recalibrage par l'utilisateur. Si vous soupçonnez un défaut de précision, contactez le service après-vente via www.vevor.com/support.

Quelles sont les précautions de sécurité essentielles ?

Lisez attentivement le manuel avant utilisation. N'utilisez pas l'outil pour frapper ou comme levier. Arrêtez dès le déclenchement sonore. Ne portez pas de vêtements amples qui pourraient se coincer. Portez des lunettes de protection si nécessaire.

Ce tournevis est-il adapté pour des travaux de bricolage ou uniquement professionnel ?

Il convient aux deux, notamment pour le serrage précis de vis sur instruments de précision, circuits imprimés, ou assemblages mécaniques délicats. Sa plage de 10 à 50 po·lb le rend idéal pour des applications légères à moyennes.

MODE D'EMPLOI RTD-10-50in.lbB Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

TOURNEVIS DYNAMOMÉTRIQUE

MANUEL D'UTILISATION

MODÈLE : RTD-10-50in.IbB / RTD-10-70in.Ib / RTD-20-70in.Ib

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

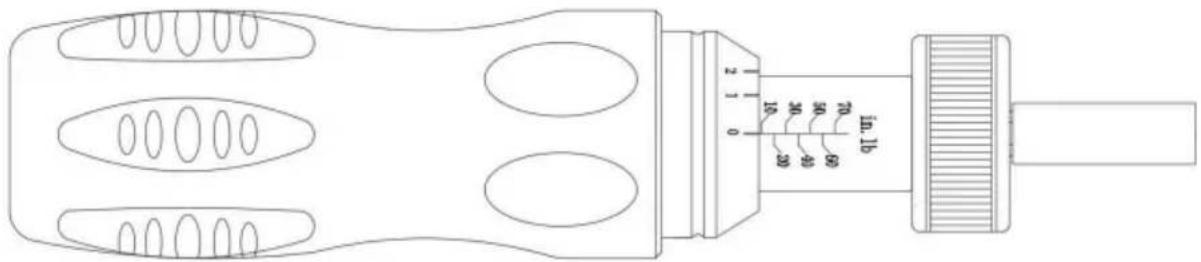

TOURNEVIS DYNAMOMÉTRIQUE

in. lb 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Vous avez besoin d'une assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire le Lisez attentivement le manuel d'instructions.

Ce symbole, placé avant un commentaire de sécurité, indique un type de précaution, avertissement ou danger. Ignorer cet avertissement peut entraîner un accident. Pour réduire le risque de blessure, d'incendie ou d'électrocution, veuillez toujours suivre les recommandations ci-dessous.

WARNING!

1. Ce produit ne convient qu'au serrage et aux tests dans les limites plage d'étalonnage.
2. N'utilisez pas d'impact fort pendant l'utilisation.
3. Il est absolument interdit de l'utiliser comme autre outil.
4. Le démarreur « kada ». Ne continuez pas à appliquer de force après l'alarme.
5. La valeur mesurée de ce produit a été corrigée et elle n'est pas autorisé à le démonter en privé, afin d'éviter les erreurs de mesure précision.
6. Après utilisation, la valeur de couple doit être réglée à zéro pour maintenir la la précision du tournevis et prolonger la durée de vie.
7. Ce produit ne doit pas être en contact avec des acides, des alcalis et des produits corrosifs. gaz.
8. Si vous ne pouvez pas tourner ces outils à la main, vous pouvez installer une postcombustion s la queue du tournevis dynamométrique.

Des tournevis dynamométriques préréglés de qualité supérieure sont utilisés pour serrer les pièces afin de respecter le couple

exigences. Le produit fonctionne dans le sens inverse des aiguilles d'une montre et peut prérégler le couple

valeurs. Si la valeur définie est au ralenti au-delà de la valeur définie, le serrage du filetage peut être

contrôlé de préférence. Il convient au verrouillage à vis des instruments de précision, au circuit

fixation de planches, etc., qui ont des exigences élevées en matière de verrouillage par vis et de haute

exigences en matière de précision de verrouillage. Largement utilisé dans une variété d'appareils électriques, d'éclairage

industrie, fabrication de machines, structure de recherche scientifique et autres

industries.

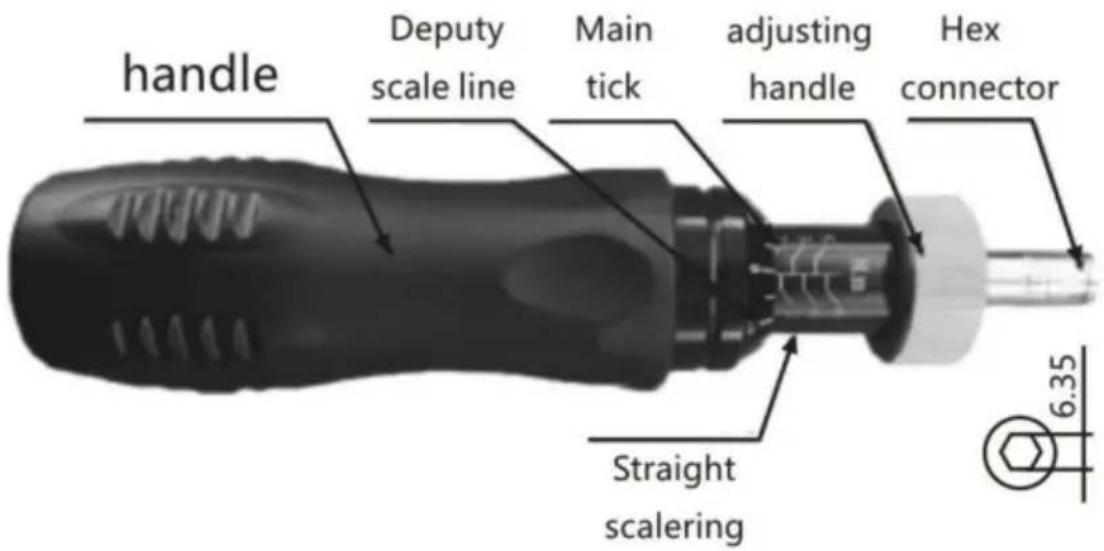

2 Structure du produit

3 Les caractéristiques fonctionnelles

1. La valeur de couple peut être préréglée et est dotée d'une alarme sonore. Lorsque le le couple de serrage de la fixation atteint la valeur de couple prédéfinie, il peut émettre automatiquement un signal « kada », accompagné d'une vibration évidente de la main, indiquant que le travail est terminé. Une fois la force supprimée, chaque partie concernée est automatiquement réinitialisé.
2. Commutation automatique dans le sens inverse, facile à utiliser dans les deux sens.
3. En utilisant le cercle gradué et la roue graduée, la lecture de la ligne d'échelle est claire et précis.
4. 1. Le forgeage en alliage d'aluminium est durable et a une longue durée de vie.

4 PARAMÈTRES DU PRODUIT

4.1 Modèle : RTD-10-50in.IbB

1) Portée et précision : 10 à 50 po-lb (± 5 %) FS
2) Incrément : 5 lbf.in
3) Taille du pilote : 1/4 pouce
4) Matériau et quantité de l'embout de tournevis : S2/CrV ; 22 pièces ;
5) Barre de rupture : 1 pièce

4.2 Modèle : RTD-10-70in.lb 1)

Plage et précision : 10\~70in.lb (±5%)FS 2) Incrément : 1

lbf.in 3) Taille du tournevis :

1/4 pouce 4) Matériau et

quantité des embouts de tournevis : S2/CrV ; 13 pièces ; 5) Barre de

rupture : 1 pièce 6)

Adaptateur 1/4" à 1/4": 1 pièce

4.3 Modèle : RTD-20-70in.Ib

1) Portée et précision : 20\~70in.lb (±5%)FS 2) Incrément :

2 lbf.in 3) Taille du tournevis :

1/4 pouce 4) Matériau et

quantité des embouts de tournevis : S2/CrV ; 16 pièces ; 5) Tige

d'extension : 1 pièce 6) Barre

de rupture : 1 pièce

5 Mode d'emploi

Étape 1 :

Réglez la valeur de couple du tournevis en fonction du couple requis lors du serrage de la fixation. Lorsque la valeur de couple est préréglée, tenez d'abord la partie à main, tenez le volant avec l'autre main et déplacez-le vers le cercle droit. Appuyez sur la direction, puis ajustez le volant dans le sens des aiguilles d'une montre pour faire sonner l'échelle linéaire.

Laissez la valeur de la ligne d'échelle principale et de la ligne d'échelle secondaire atteindre la

valeur de couple requise, puis relâchez le volant de réglage et la valeur de couple préréglée est terminée.

Étape 2 :

Selon la forme de la tête de l'attache, sélectionnez la tête de lot dans l'accessoire et insérez-la dans le joint hexagonal du tournevis (s'il n'y a pas de tête de lot appropriée dans l'accessoire, la tête de lot peut être traitée elle-même).

La taille du joint hexagonal est celle indiquée dans la figure ci-dessus. Afficher).

Étape 3 :

Installez la tête de lot de la spécification correspondante sur le tournevis, alignez l'embout sur la fixation avec la poignée et tournez le

tournevis jusqu'à ce que le couple de serrage de la fixation atteigne le réglage valeur et le ralenti du tournevis se produit. En même temps, il est accompagné d'une vibration évidente de la main, incitant à terminer la opération.

Étape 4 :

Si l'appareil n'est pas utilisé pendant une longue période, réglez la coche sur la valeur de couple minimale.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
