Produkttyp	Momentnyckelskruvmejsel (momentåtdragare)
Märke	Vevor
Modell	RTD-10-50in.lbB
Vridmomentsområde	10 till 50 tum·lb (tum-pund)
Noggrannhet	± 5 % av full skala (FS)
Inställningssteg	5 lbf·in
Driverstorlek (drivning)	1/4 tum (6,35 mm) sexkant
Inkluderade bits	22 delar i S2- och CrV-stål
Brytstång	1 st medföljer
Larmfunktion	Avger en hörbar signal (”klick”) och manuell vibration när det förinställda momentet uppnås
Rotationsriktning	Endast moturs (lossning) för utlösning, lämplig för vänstergängade skruvar
Momentförinställning	Ja, med graderad ratt med huvud- och sekundärskala
Kroppsmaterial	Smidd aluminiumlegering
Rekommenderad användning	Låsning av skruvar på precisionsinstrument, elektronikkretsar etc.
Underhåll	Efter användning, återställ momentet till noll; demontera inte; undvik kontakt med syror eller korrosiva gaser
Säkerhet	Använd inte som annat verktyg; tvinga inte efter utlösning; läs manualen före användning
Tillverkare	Shanghai Muxin Muye Youxian Gongsi (Shanghai, Kina)
Teknisk support	www.vevor.com/support

Vanliga frågor - RTD-10-50in.lbB Vevor

Hur ställer jag in vridmomentet på momentnyckelskruvmejseln Vevor RTD-10-50in.lbB ?

Håll den fasta delen av skruvmejseln med ena handen och vrid med den andra ratten medurs för att flytta den graderade cirkeln. Justera tills huvud- och sekundärskalans linjer motsvarar önskat vridmomentvärde. Släpp ratten för att låsa inställningen.

Vad betyder klicket och vibrationen vid åtdragning ?

Det hörbara klicket och vibrationen i handen indikerar att åtdragningsmomentet har nått det förinställda värdet. Du måste då sluta applicera kraft för att undvika överdragning.

Kan jag använda denna skruvmejsel medurs (högergängad åtdragning) ?

Nej, denna modell är utformad för att endast fungera moturs (vänster riktning). Den är avsedd för att dra åt skruvar med vänstergänga eller för specifika applikationer där utlösning sker vid lossning.

Vilka bits medföljer modellen RTD-10-50in.lbB ?

Satsen innehåller 22 bits i S2- och CrV-stål samt en brytstång. Bitsen omfattar olika storlekar och profiler för spårskruvar, stjärnskruvar, Torx, etc. (se detaljerad lista i manualen).

Hur underhåller jag momentnyckelskruvmejseln ?

Efter varje användning, återställ vridmomentvärdet till noll (lägsta läge). Demontera aldrig verktyget eftersom det kan påverka noggrannheten. Förvara det torrt, skyddat från syror och korrosiva gaser. Använd endast lämpliga bits.

Vilken noggrannhet har detta verktyg ?

Noggrannheten är ± 5 % av full skala (FS). Till exempel vid 50 tum·lb är toleransen ± 2,5 tum·lb. Det är fabrikskalibrerat och får inte demonteras.

Kan jag använda en förlängning eller adapter ?

Ja, du kan montera en brytstång på baksidan av skruvmejseln om du behöver mer hävstång. För modellerna RTD-10-70in.lb och RTD-20-70in.lb medföljer specifika adaptrar.

Hur vet jag om skruvmejseln är korrekt kalibrerad ?

Verktyget är fabrikskalibrerat och kräver ingen användarkalibrering. Om du misstänker noggrannhetsproblem, kontakta kundtjänst via www.vevor.com/support.

Vilka är de viktigaste säkerhetsåtgärderna ?

Läs manualen noggrant före användning. Använd inte verktyget för att slå eller som hävstång. Stanna omedelbart vid hörbar utlösning. Bär inte löst sittande kläder som kan fastna. Använd skyddsglasögon vid behov.

Är denna skruvmejsel lämplig för gör-det-själv-arbeten eller endast professionellt bruk ?

Den passar båda, särskilt för precisionsåtdragning av skruvar på precisionsinstrument, kretskort eller känsliga mekaniska sammansättningar. Dess område 10 till 50 tum·lb gör den idealisk för lätta till medelhöga applikationer.

BRUKSANVISNING RTD-10-50in.lbB Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

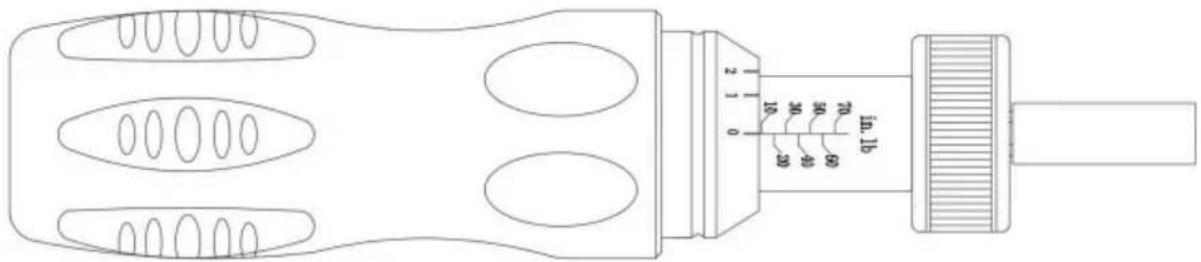

MOMENTSKRUVMECKARE

ANVÄNDARMANUAL

MODELL: RTD-10-50in.lbB / RTD-10-70in.lb / RTD-20-70in.lb

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

MOMENTSKRUVMECKARE

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSINSTRUKTIONER

	Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning kan leda till en olycka. För att minska risken för skada, brand eller elstöt, följ alltid rekommendationerna nedan.

WARNING!

1. Denna produkt är endast lämplig för åtdragning och testning inom kalibreringsintervall.
2. Använd inte stark stöt under användning.
3. Absolut inte tillåtet att använda som andra verktyg.
4. Förrätten "kada". Fortsätt inte använda kraft efter larmet.
5. Det uppmätta värdet för denna produkt har korrigerats, och det är det inte får ta isär den privat för att undvika mätfel
   noggrannhet.
6. Efter användning bör vridmomentvärdet justeras till noll för att bibehålla skruvmejselns precision och förlänger livslängden.
7. Denna produkt får inte komma i kontakt med syror, alkalier och frätande ämnen gaser.
8. Om du inte kan vända dessa verktyg för hand kan du installera en efterbrännare vridmomentförarens svans.

1 PRODUKTÖVERSIKT

Förinställda momentdrivare av högsta kvalitet används för att dra åt arbetsstycken för att möta vridmoment krav. Produkten arbetar moturs och kan förinställa vridmoment

värden. Om det inställda värdet går på tomgång över det inställda värdet kan gångåtdragningen vara kontrolleras företrädesvis. Den är lämplig för precisionsinstrumentskruvlåsning, krets

skivfäste mm som har höga krav på skruvlåsning och höga

krav på låsprecision. Används ofta i en mängd olika elektriska, ljus

industri, maskintillverkning, vetenskaplig forskningsstruktur och annat industrier.

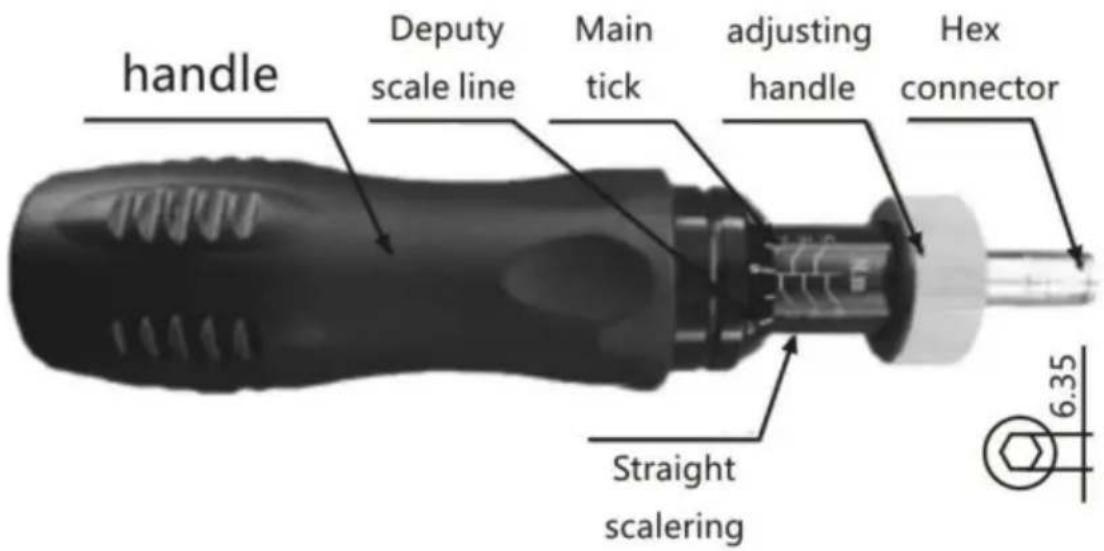

2 Produktstruktur

3 De funktionella egenskaperna

1. Vridmomentvärdet kan förinställas och har en hörbar larmprompt. När åtdragningsmomentet för fästelementet när det förinställda vridmomentvärdet, kan det automatiskt avge en signal "kada", åtföljd av uppenbara handvibrationer, indikerar att arbetet är avslutat. Efter att kraften har tagits bort, varje relaterad del återställs automatiskt.
2. Automatisk omkoppling i omvänd riktning, lätt att använda i båda riktningarna.
3. Med hjälp av skalcirkeln plus skalhjulet är skallinjeavläsningen tydlig och exakt.
4. 1. Smide av aluminiumlegeringsmaterial är hållbart och har lång livslängd.

4 PRODUKTPARAMETRAR

4.1 Modell:RTD-10-50in.lbB

1) Räckvidd och precision: 10\~50in.lb (±5%)FS
2) Ökning: 5 lbf.in
3) Drivrutinsstorlek: 1/4 tum
4) Skruvmejselbit Material och ANTAL: S2/CrV ; 22 st;
5) Brytstång: 1st

4.2 Modell:RTD-10-70in.lb 1) Räckvidd

och precision: 10\~70in.lb (±5%)FS 2) Ökning: 1 lbf.in 3)

Drivrutinsstorlek: 1/4tum 4)

Skruvmejselbit Material och

antal : S2/CrV ;13st ; 5) Brytarstång: 1st 6) 1/4" till 1/4" adapter: 1st

4.3 Modell:RTD-20-70in.lb

1) Räckvidd och precision: 20\~70in.lb (±5%)FS 2)

Ökning: 2 lbf.in 3)

Drivrutinstorlek: 1/4tum 4)

Skruvmejselbit Material och QTY: S2/CrV ;16st ; 5)

Förlängningsstång: 1st 6)

Brytstång: 1st

5 Hur man använder

Steg 1:

Ställ in skruvmejselns vridmoment enligt det moment som krävs när fästet dras åt. När vridmomentvärdet är förinställt, håll handdelen först, håll handratten med den andra handen och flytta den till den raka cirkeln. Tryck på riktningen och justera sedan handhjulet medurs för att få den linjära skalan att ringa.

Låt värdet på huvudskalan och underskalan nå det önskade vridmomentvärdet, släpp sedan justeringsandratten och det förinställda vridmomentvärdet är klart.

Steg 2:

Enligt fästelementets huvudform, välj satshuvudet från tillbehöret och sätt in det i skruvmejselns sexkantled (om det inte finns något lämpligt satshuvud i fästet kan satshuvudet bearbetas av sig självt.

Storleken på sexkantförbandet är som visas i bilden ovan. Visa).

Steg 3:

Installera batchhuvudet enligt motsvarande specifikation på skruvmejseln, rikta in biten mot fästet med handtaget och vrid

skruvmejsel tills fästelementets åtdragningsmoment när uppsättningen värde, och skruvmejseln går på tomgång. Samtidigt är det så åtföljs av uppenbara handvibrationer, som uppmanar till att slutföra drift.

Steg 4:

Om den inte används under en längre tid, justera bockmarkeringen till det lägsta vridmomentvärdet.
