Produkttyp	Pneumatisk rullspikpistol
Märke	Vevor
Modell	CN65
Matning	Tryckluft
Arbetstryck	70 - 110 PSI (4,8 - 7,5 bar)
Maximalt tryck	120 PSI (8,3 bar)
Ljudtrycksnivå (LpA)	84 dB(A)
Ljudeffektsnivå (LwA)	97 dB(A)
Vibrationer	4,6 cm/s²
Magasinkapacitet	250 spik
Spiklängd	1 1/4" till 2 1/2" (31,75 mm till 63,5 mm)
Magasinvinkel	15 grader
Kroppsmaterial	Magnesium
Vikt	Cirka 2,8 kg
Avtryckarsystem	Enkel sekvens och kontakt (valbar)
Justerbart utblås	Ja, verktygslöst justerbar
Justerbart inslagningsdjup	Ja, verktygslös
Luftanslutning	Snabbkoppling (typer USA, Europa, Japan)
Smörjning	Olja för pneumatiska verktyg (2-6 droppar per dag)
Tillämpningar	Takunderlag, väggbeklädnad, stomme, terrasser, reglar

Vanliga frågor - CN65 Vevor

Hur justerar man inslagningsdjupet?

Inslagningsdjupet justeras verktygslöst med ratten på framsidan av verktyget. Vrid den åt ena hållet för att spika djupare, åt andra hållet för grundare. Testa på en spillbit trä efter varje justering.

Vad gör man vid spikstockning?

Koppla bort verktyget från lufttillförseln. Öppna magasinet och ta bort spikbandet. Använd en tång för att ta bort den fastnade spiken i verktygets nos. Kontrollera att bladstyrningen inte är skadad. Stäng och ladda om.

Vilken olja ska man använda för smörjning?

Använd en olja för pneumatiska verktyg av hög kvalitet, ej avfettande. Häll 2-6 droppar i luftintaget före varje arbetsdag eller efter 2 timmars kontinuerlig användning.

Hur byter man från enkelsekvensläge till kontaktläge?

På lägesväljaren, ställ vredet på symbolen med en spik för enkelsekvensläge, och på symbolen med två spikar för kontaktläge. Se till att verktyget är frånkopplat vid byte.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon och hörselskydd. Rikta aldrig verktyget mot dig själv eller andra. Koppla bort luften vid transport, rengöring eller justeringar. Använd endast specificerade fästelement.

Vilket lufttryck ska man använda?

Rekommenderat arbetstryck är 70 till 110 PSI (4,8 till 7,5 bar). Överskrid aldrig 120 PSI (8,3 bar). Använd en regulator vid behov för att justera trycket efter applikationen.

Hur rengör man magasinet?

Koppla bort luften och töm magasinet. Använd en torr trasa eller mjuk borste för att ta bort damm och skräp. Använd inte starka lösningsmedel. Se till att spikarna glider fritt innan du laddar om.

Varför spikar inte verktyget?

Möjliga orsaker inkluderar: otillräcklig lufttillförsel, otillräcklig smörjning eller tomt magasin. Kontrollera lufttrycket, smörj verktyget och ladda om vid behov. Se felsökningsguiden för andra orsaker.

Hur underhåller man verktyget regelbundet?

Smörj dagligen. Kontrollera skicket på O-ringar och stötdämpare. Rengör magasinet och nosen. Dra åt alla skruvar. Låt en fackman inspektera verktyget vid läckage eller funktionsfel.

Var hittar man reservdelar?

Reservdelar finns på webbplatsen www.vvor.com/support. Använd endast delar som specificerats av tillverkaren för att garantera säkerhet och prestanda.

BRUKSANVISNING CN65 Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

SPIKPISTOL

MODELL: CN65

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPIKPISTOL

MODELL: CN65

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risiken für skada@måste användaren lasa instruktionernahandbok noggrant.

Bär alltid ANSI godkända skyddsglasögon:när du arbetar med verktygoch utrustning.Använd ögonskydd.Använd hörskyldd.Bär dammaskerAnvänd skyddshandskar.

CE

Teknisk data

MODELL	CN65	Buller enligt EN12549:1999 och EN ISO 4871
SNABB KOPPLARE	USA TYP EUROPA TYP JAPAN TYP	A-vägt ljud trycknivå	LpA=84dB (A)
Arbetstryck	70-110PSI (4,8-7,5 bar)	Ljudeffektnivå	LwA=97dB (A)
Max. tryck	120PSI (8,3 bar)	Vibration	4,6 cm/s2

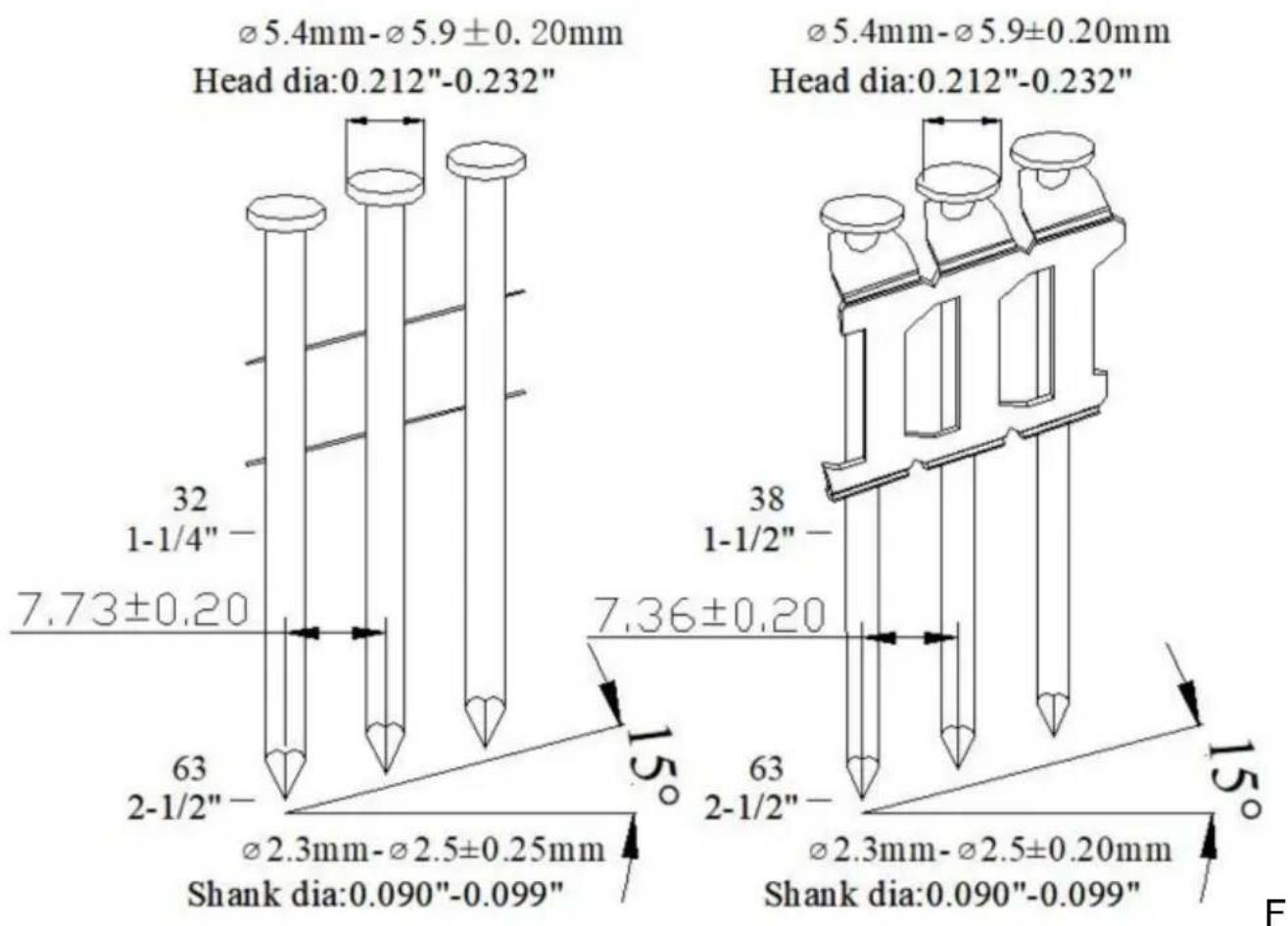

1.1 Fästelement

kapacitet: 250 st

Fäststorlek:

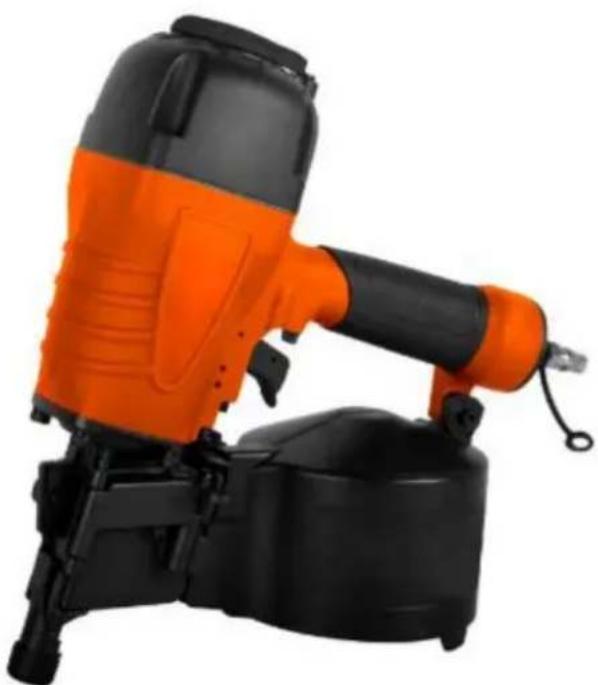

1.2 Beskrivning/funktioner CN65

Spikpistol: Kraftig och lätt magnesiumkropp, standard 15 graders trådsamlade spikar och plastspik från 1-1/4" till 2-1/2" längd, både enkelskjutning och stötavfyrning är tillgängliga, stålkontaktsäkerhet med dubbla hårdmetallskär för mindre slitage, ger kraften att konsekvent slå spikar i de tuffaste applikationerna, sätter spikar ordentligt varje gång med ett verktygsfritt drivdjup med spärrhakar, kraftfull, högpresterande motor med justerbar verktygsfri avgasspridare, magasin med stor lastkapacitet för en hel bunt bältros, utan att laddas om.

Användning: Takbeklädnadsunderlag, väggbeklädnad, ramverk, rekreationsdäck, pälslister 1,4

Följande standard är tillämplig på verktyg för att driva fästelement; EN792-13: 2000+A1:

2008 "Säkerhetskrav för handhållna icke-elektriska elverktyg - Del 13: Fästelement

körverktyg".

Denna standard kräver att -

endast de fästelement som anges i bruksanvisningen (se

TEKNISKA DATA) ska användas i verktyg för att driva fästelement. Fästelementets körning

verktyget och de fästelement som anges i bruksanvisningen ska beaktas

som en enhetssäkerhetssystem;

• snabbkopplingar ska användas för anslutning till tryckluftssystemet

och den icke tätningsbara nippeln måste monteras vid verktyget på ett sådant sätt att när

tryckluft finns kvar i verktyget efter frånkoppling; - syre eller

Brännbara gaser får inte användas som energikälla för

tryckluftdrivna fästdonsdrivverktyg; - verktyg för att

driva fästelement får endast anslutas till en lufttillförsel där

maximalt tillåtet tryck för verktyget får inte överskridas med mer än 10%; i

fallet med högtryck, en tryckreduceringsventil som inkluderar en

nedströms säkerhetsventil ska byggas in i tryckluftsförsörjningen; - endast

reservdelar specificerade av tillverkaren eller dennes auktoriserade representant

ska användas vid reparation av verktyg för att driva

fästelement; - reparationer får endast utföras av tillverkarens auktoriserade ombud eller av

andra experter, med vederbörlig hänsyn till den information som ges i verksamheten

instruktioner.

• Ställ för montering av fästdonsdrivverktygen på ett stöd, till exempel på ett arbetsbord, ska utformas och

konstrueras av stativtillverkaren på ett sådant sätt att fästelementet driver verktyg

konstruerad av stativtillverkaren på sådant sätt att fästelementet driver verktyg

kan säkerhet fixeras för den avsedda användningen, på så sätt till exempel undvika skador,

förvrängning, förskjutning.

Särskilda användningsområden för fästdonsdrivverktyget kan kräva

iakttagande av ytterligare bestämmelser och föreskrifter. -

endast den huvudsakliga energi och smörjmedel som anges i bruksanvisningen får vara

Begagnade:

• verktyg för att driva fästelement märkta med en inverterad liksidig triangel som står på en spets får endast användas med ett effektivt säkerhetsok; - för

underhåll av verktyg för att driva fästelement, endast reservdelar specificerade av

tillverkaren eller dennes representant ska användas. - Reparationer får

endast utföras av agenter auktoriserade av tillverkaren eller av

andra specialister, med vederbörlig hänsyn till den information som ges i operationsinstruktionerna; -

OBS: Specialister är de som till följd av yrkesutbildning eller

erfarenhet, har tillräcklig expertis inom området för indrivningsverktyg för fästelement och

tillräcklig förtrogenhet med relevanta statliga industriskyddsbestämmelser, föreskrifter för

förebyggande av olyckor, direktiv och allmänt erkänd teknik

föreskrifter (t.ex. CEN- och CENELEC-standarder), för att kunna bedöma det säkra

arbetstillstånd för indrivningsverktyg för fästelement.

2.2 Bulleremission

De karakteristiska ljudvärdena för faskdonsdrivverktyget har bestämts

i enlighet med EN12549:1999 och EN ISO 4871 "Akustik - Noise test code för

fästelement drivande verktyg - Engineering metod" (se Tekniska data).

Dessa värden är verktygsrelaterade karakteristiska värden och representerar inte bruset

utveckling vid användningstillfället. Bullerutveckling vid användningsplatsen kommer för

till exempel bero på arbetsmiljön, arbetsstycket, arbetsstyckets

stöd och antal köroperationer m.m.

Beroende på förhållandena på arbetsplatsen och arbetsplatsens form,

individuella bullerdämpningsåtgärder kan behöva utföras, såsom placering

arbetsstycken på ljuddämpande stöd, förhindrar arbetsstyckets vibrationer genom

medel för klämning eller täckning, justering till det lägsta lufttryck som krävs för

operationen etc. Det är nödvändigt att bära hörselskydd.

2.3 Information om mekanisk påverkan (vibration)

De karakteristiska vibrationsvärdena för fästdonsdrivverktyget har varit

bestämda i enlighet med ISO 8662-11:1999 och EN 12096 - Mätning

av vibrationer i handhållna elverktyg - Del 11: Fästverktyg (se

Teknisk data).

Detta värde är ett verktygsrelaterat karakteristiskt värde och representerar inte

påverkan på hand-arm-systemet vid användning av verktyget. En inverkan på hand-arm-systemet vid användning av verktyget beror till exempel på greppkraft, kontakttryckkraft, arbetsriktning, justering av energiutbudet, arbetsplatsen, arbetsstyckets stöd.

2.4 Säkerhet för indrivningsverktyget för festelement

• Kontrollera före varje operation att säkerhets- och utlösningsmekanismen fungerar korrekt och att alla muttrar och bultar är åtdragna.
• Utför inga ändringar på fästdonsdrivverktyget utan tillverkarens auktorisation.
• Ta inte isär eller gör några delar av fästdonsdrivverktyget ur funktion, såsom säkerhetsanordningar.
• Utför inga "nödreparationer" utan rätt verktyg och utrustning.
• Fästverktyget ska servas ordentligt och med jämna mellanrum i enlighet med tillverkarens instruktioner.
• Undvik att försvaga eller skada även den, till exempel genom: stansning eller gravering; modifiering som inte godkänts av tillverkarens vägledning mot mallar gjorda av hårt material som stål; använda utrustningen som en hammare; utöva överdriven kraft av något slag.

2.5 Säkerhet i arbetet

Rikta aldrig något fungerande fästdon mot dig själv eller på någon annan person eller djur.

Håll fästdonets indrivningsverktyg under arbetsoperationen på ett sådant sätt att inga skador kan orsakas på huvudet eller på kroppen i händelse av eventuell rekyl till följd av ett avbrott i energiförsörjningen eller hårda områden inom arbetsplatsen. (se fig 2)

Aktivera aldrig fästdonsdrivverktyget till fritt utlösning. Detta kommer att undvika alla faror orsakade av fritt flygande fästelement och överdriven belastning av verktyget.

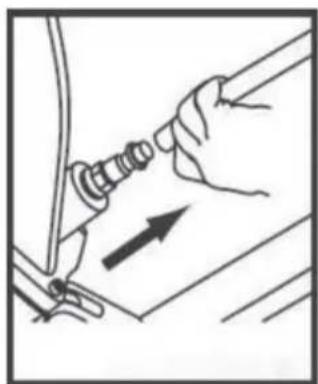

Verktyget ska kopplas bort från tryckluftssystemet för transportändamål, särskilt då

stegar används eller där en ovanlig fysisk hållning antas under förflyttning (se fig 3).

Bär fästdonsdrivverktyget på arbetsplatsen med endast handtaget och aldrig med avtryckaren aktiverad.

Ta hänsyn till förhållandena på arbetsplatsen. Fästelement kan tränga igenom tunna arbetsbitar eller glida av hörn och kanter på arbetsplatser, och därmed utsätta människor för risker. För personlig säkerhet, använd skyddsutrustning såsom hörsel- och ögonskydd (se fig 2)

VIKTIGT: Rikta INTE det justerbara ventilationshålet mot operatören eller någon annan person eller djur under användningen.

2.6 Triggande enheter

Verktyg för att driva fästelement manövreras genom att manövrera avtryckaren med fingertryck. Dessutom är fästdonsdrivverktyg försett med ett säkerhetsok som möjliggör

körning ska utföras först efter att verktygets mynning har tryckts ned mot ett arbetsstycke. Dessa verktyg är markerade med en inverterad triangel bakom serienumret och är inte tillåtna för användning utan ett effektivt säkerhetsok.

2.7 Manöversystem

Beroende på deras syfte är fästdonsdrivverktyg försett med manöversystem av enkel sekventiell aktivering och kontaktaktivering.

Du kan byta till en nagelfigur för att välja enkel sekventiell aktivering, och byt till två nagelfigurer för att välja kontaktaktivering.

• Enkel sekventiell aktivering: Ett manöversystem där avtryckaren och dess säkerhetsok måste aktiveras så att den enda enstaka köroperationen aktiveras via avtryckaren efter att verktygets mynning har applicerats på drivningsplatsen. Därefter kan ytterligare köroperationer endast utföras efter att avtryckaren har återställts till icke körläge medan säkerhetsoket finns kvar deprimerat.

-Kontaktaktivering (begränsad version): Ett manöversystem där avtryckaren och säkerhetsoket måste aktiveras för varje körning, med beställningen av aktivering är inte specificerad. För upprepad körning är det tillräckligt om antingen avtryckaren förblir aktiverad och säkerhetsoket aktiveras därefter, eller vice versa.

Fästdonsdrivverktyg utrustade med kontaktmanövrering måste markeras med symbolen "Använd inte på byggnadsställningar, stegar" (se Fig. 4) och ska inte användas för specifika tillämpningar, till exempel:

när man byter från en körplats till en annan, vilket innebär användning av ställningar, trappor, stegar eller stegliknande konstruktioner, t.ex. takribbor; - att

stänga lådor eller lådor; -

montering av transportsäkerhetssystem, t.ex. på fordon och vagnar.

Fig. 4: Symbol "Använd inte på byggnadsställningar, stegar"

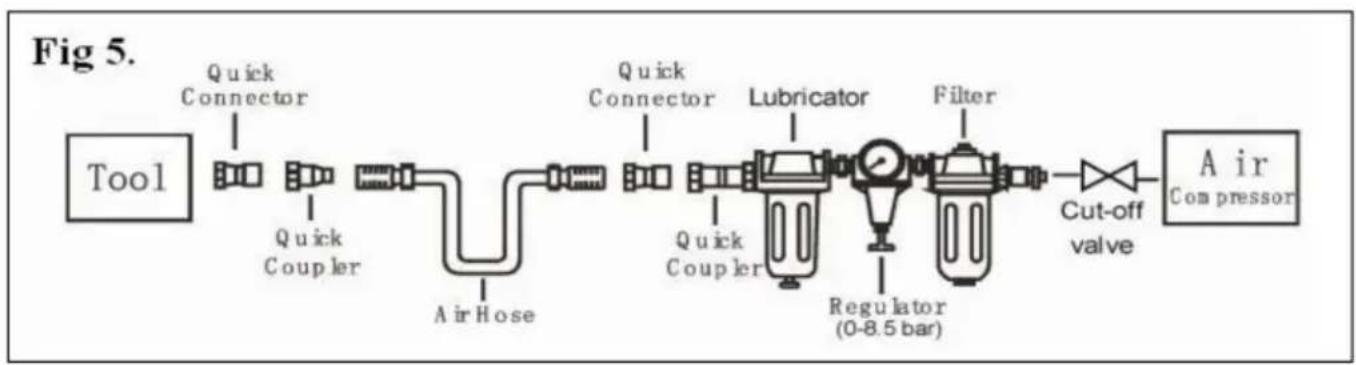

3 Tryckluftssystem

Fästelementets korrekta funktion hos körverktyg kräver filtrerad, torr och smord tryckluft i tillräckliga mängder.

Om lufttrycket i ledningssystemet överstiger det maximalt tillåtna för fästdonsdrivande verktyg, ska en tryckreducerande ventil följd av en nedströms säkerhetsventil dessutom monteras i matningsledningen till verktyget.

OBS: När tryckluft genereras av kompressorer, kondenserar den naturliga fukten i luften och samlas som kondensvatten i tryckkärl och rörledningar. Detta kondensat måste avlägsnas med vattenavskiljare. Dessa vattenavskiljare måste kontrolleras dagligen och vid behov dräneras, eftersom korrosion annars kan utvecklas i tryckluftssystemet och i fästdonsdrivverktyget, vilket påskyndar slitaget.

Kompressoranläggningen ska vara tillräckligt tryckmässigt dimensionerad med avseende på effekt och prestanda (volymflöde) för den förbrukning som kan förväntas. Linjeavsnitt som är för små i förhållande till linans längd (rör och slangar), såväl som överbelastning av kompressorn, kommer att resultera i tryckdroppar.

Permanent utlagda tryckluftsledningar bör ha en innerdiameter på minst 19 mm och motsvarande större diameter där relativt långa rörledningar respektive flera användare är inblandade.

Tryckluftsrörledningar ska läggas så att de bildar en gradient (högsta punkten i riktning mot kompressorn). Lättåtkomliga vattenavskiljare ska installeras på de lägsta punkterna.

Kopplingar för användare ska anslutas till rörledningarna ovanifrån. Anslutningspunkter för fästdonsdrivverktyg med en tryckluftsserviceenhet (filter/vattenavskiljare/olja) direkt vid kopplingspunkten.

Oljor måste kontrolleras dagligen och vid behov fyllas på med rekommenderad oljekvalitet (se TEKNISKA DATA). Där slanglängder på över 10 m används, kan oljetillförseln för fästdonsdrivverktyget inte garanteras. Vi rekommenderar därför att 2 till 5 droppar (beroende på belastningen av fästdonsdrivverktyget) av den rekommenderade oljan (se TEKNISKA DATA) bör tillsättas via verktygets luftintag, eller en smörjanordning som är fäst direkt på fästelementets drivverktyg (se Fig. 5).

4 Förbereda verktyget för användning

4.1 Förbereda ett verktyg för Förstagångsdrift

Läs och följ denna bruksanvisning innan du använder verktyget. Grundläggande säkerhetsåtgärder bör alltid följas strikt för att skydda mot skador på

utrustningen och personskador på användaren eller andra personer som arbetar i verksamhetens närhet.

4.2 Anslutning till tryckluftssystemet

Se till att trycket som tillförs av tryckluftssystemet inte överstiger

det högsta tillåtna trycket för fästdonsdrivverktyget. Ställ in lufttrycket

initialt till det lägre värdet av det rekommenderade tillåtna trycket (se

TEKNISK DATA).

Töm magasinet för att förhindra att ett fästelement skjuts ut i detta steg av

arbetet i händelse av att inre delar av fästdonsdrivverktyget inte finns i

startposition efter underhålls- och reparationsarbete eller transport.

Anslut fästdonsdrivverktyget till tryckluftsförsörjningen med lämplig

tryckslang utrustad med snabbkopplingar.

Kontrollera att den fungerar korrekt genom att applicera munstycket på fästdonsdrivverktyget

en bit trä eller trämaterial och aktivera avtryckaren en eller två gånger.

4.3 Fylla magasinet

Endast de fästelement som specificeras under TEKNISKA DATA (se 1.1) får användas

När du fyller magasinet, håll verktyget så att mynningen inte pekar mot

operatören eller någon annan person eller djur.

4.4 Hantering av verktyget

Var uppmärksam på 2-Special Reference i denna bruksanvisning.

Efter att ha kontrollerat att fästdonsdrivverktyget fungerar korrekt, applicera verktyget

till ett arbetsstycke och aktivera avtryckaren.

Kontrollera om fästelementet har slagits in i arbetsstycket i enlighet med

kraven. - om

fästelementet sticker ut, öka lufttrycket i steg om 0,5 bar, kontrollera resultatet efter varje

ny justering; - om fästelementet drivs in på ett för

stort djup, minska lufttrycket.

Du bör i alla händelser sträva efter att arbeta med lägsta möjliga lufttryck.

Detta kommer att ge dig tre betydande fördelar;

1. Energi kan sparas,
2. Mindre ljud kan produceras,
3. En minskning av slitaget på fästdonsdrivande verktyg kan uppnås.

Undvik att utlösa fästdonsdrivverktyget om magasinet är tomt.

Alla defekta eller felaktigt fungerande fästdonsdrivverktyg måste omedelbart kopplas bort från tryckluftsförsörjningen och skickas till en specialist för inspektion.

Vid längre uppehåll i arbetet eller i slutet av arbetspasset, koppla ur verktyget från tryckluftsförsörjningen och det rekommenderas att tömma magasinet.

Tryckluftsanslutningarna på fästdonsdrivverktyget och slangarna ska skyddas mot kontaminering, inträngning av grova dammpartiklar, sand etc.; detta kan resultera i läckor och skador på fästdonsdrivverktyget och kopplingarna.

5. Underhåll

Koppla bort verktyget från kompressorn innan du justerar, åtgärdar trassel, servar & underhåller, omlokaliserar och under utebliven drift.

Regelbunden smörjning: om ditt verktyg inte använder den automatiska in-line-oljaren, placera 2 till 6 droppar pneumatisk verktygsolja i luftintaget före varje arbetsdag eller efter 2 timmar för kontinuerlig användning beroende på egenskapen hos arbetsstycket eller typen av fästelement.

Luftdrivna verktyg måste inspekteras regelbundet och slitna eller trasiga delar måste bytas ut för att hålla verktyget i drift säkert och effektivt. Kontrollera och ändra alla slitna eller skadade O-ringar, tätningar etc. Dra åt alla skruvar och lock för att undvika personskada. Detta bör göras av en expert.

Gör regelbunden inspektion för fri rörlighet av avtryckare, fjäder och säkerhetsmekanism för att säkerställa att ett säkert system är komplett och funktionellt: inga lösa och saknade delar, inga byggnads- eller lagerdelar.

Håll magasin och nos på verktyget rena och fria från smuts, ludd eller slipande partiklar. När temperaturen är under fryspunkten ska verktyg hållas varma på något bekvämt och säkert sätt.

6 Felsökning (se tabell 1)

SYMPTOM	PROBLEM	LÖSNINGAR
Luftläcka nara ovanpå verktyget aller i triggerområdet	1. O-ring i avtryckarventilen År skadad.2. Avtryckarventilhuvudet År skada.3. Avtryckare ventiliskaft, tätning aller O-ringen År skadad.	1. Kontrolera och byt ut O-ringen.2. Kontrolera och byt ut.3.Kontrolera och byt ut avtryckaren ventiliskaft, tätning aller O-ring
Luftläcka nara botten av verktyget.	1. Lõsa skruvar.2. Slitna aller skadade O-ringareller stöffangare.	1. Dra Åt skruvarna.2. Kontrolera och byt ut O-ringareller stöffangare.
Luftlackage mellan kropp och cylinderekps.	1. Lõsa skruvar.eller tätningar.	1. Dra Åt skruven.2. Kontrolera och byt ut O-ringare.Slieller stöffangare.
Bladdrivning fäste ocksändjup.	1. Sliten stöffangare.2. Lufttrycket År För högt.	1. Byt ut stöffangaren.2. Justera Lufttrycket.
Verktyget gör det inte fungera bra: kaninte drivafäste erler opererattrögnt.	1. Otilräcklig lufttillförsel.2. Otilräcklig smörjning.3. Slitna aller skadade O-ringareller tätningar.4. Avgasport i cylindernhuvudet År blockerat.	1. Verifiera tillräcklig lufttillförsel.2. Häll 2 eller 6 droppar olja i luftintag. 3. Kontrolera och byt ut O-ringareller tätning. 4. Byt ut skadade inre delar.
Verktygshopp fästelement.	1. Slitten stötfängare eller skadavår. 2. Smuts i frontplåten. 3. Smuts erller skador Förhindrar fästelement是从 att röra sig fritt i tidningen. 4. Slitten erller torr O-ring på kolv erller brist på smörjning. 5. Cylinderkåpor tãtarläcker.	1. Byt ut stötfängaren eller paskjutarenvär. 2. Rengör drivkanalen på framsidan tallrik. 3. Tidningenmöste vara rengöras. 4. O-ringemålste bytas ut. Och smörja. 5. Byt ut tätningsbrickan.
Verktyg fastnar.	1. Felaktig eller skadafästelement. 2. Skadad erller sliten forare guide. 3. Magasin erller nosskruv ösa. 4. Tidningen är smutsig.	1. Äandra och använd korrekt fällstanordning. 2. Kontrollera och byt ut förare. 3. Draatory magasinet. 4. Rengör magasinet.

VEVOR

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.

vevor.se/support
