GEBRUIKSAANWIJZING CN65 Vevor

Technische ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

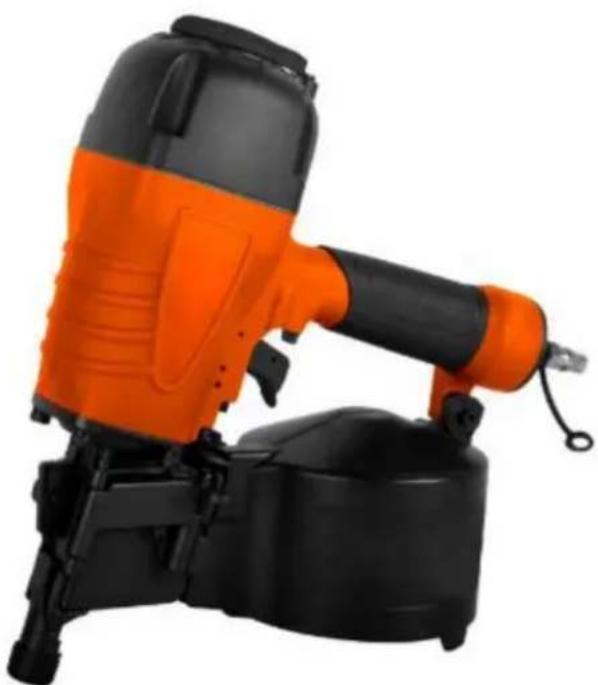

SPOELNAGELAAR

MODEL:CN65

We blijven ons inzetten om u gereedschap gegen een concurrerende prijs te bieden. Bespaar de helft, 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou konnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijkking met de groe topmerken en betekenen Niet moodzakelijkkerwijs dat ze alle categorieen van aangeboden gereedschappen Dekken. door ons. Wij verzoeken u vriendelijk om bij hetplaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijkking met de groe topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPOELNAGELAAR

MODEL:CN65

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www. vurig. com/ondersteuning

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van unsere gebruikershandleidijk voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u Niet opnieuw zullen informeren als er technologie- of software-updates+zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig.
	Draag.altijd een ANSL-goedgekeurde veiligheidsbril wonneer u met gereedschap we en uitrusting.Draag oogbescherming.Draag gehoorbescherming.Draag stofmaskersDraag beschermende handschoenen.
	CE

Technische data

MODEL	CN65	Geluid volgens EN12549:1999 en EN ISO 4871
SNELKOPPELING	VS-TYPE EUROPA-TYPE JAPANS TYPE	A-gewogen geluid druk niveau	LpA=84dB (A)
Werkdruk	70-110PSI (4,8-7,5bar)	Geluidsvermögensniveau	LwA=97dB (A)
Max. druk	120PSI (8,3bar)	Trillingen	4,6 cm/s²

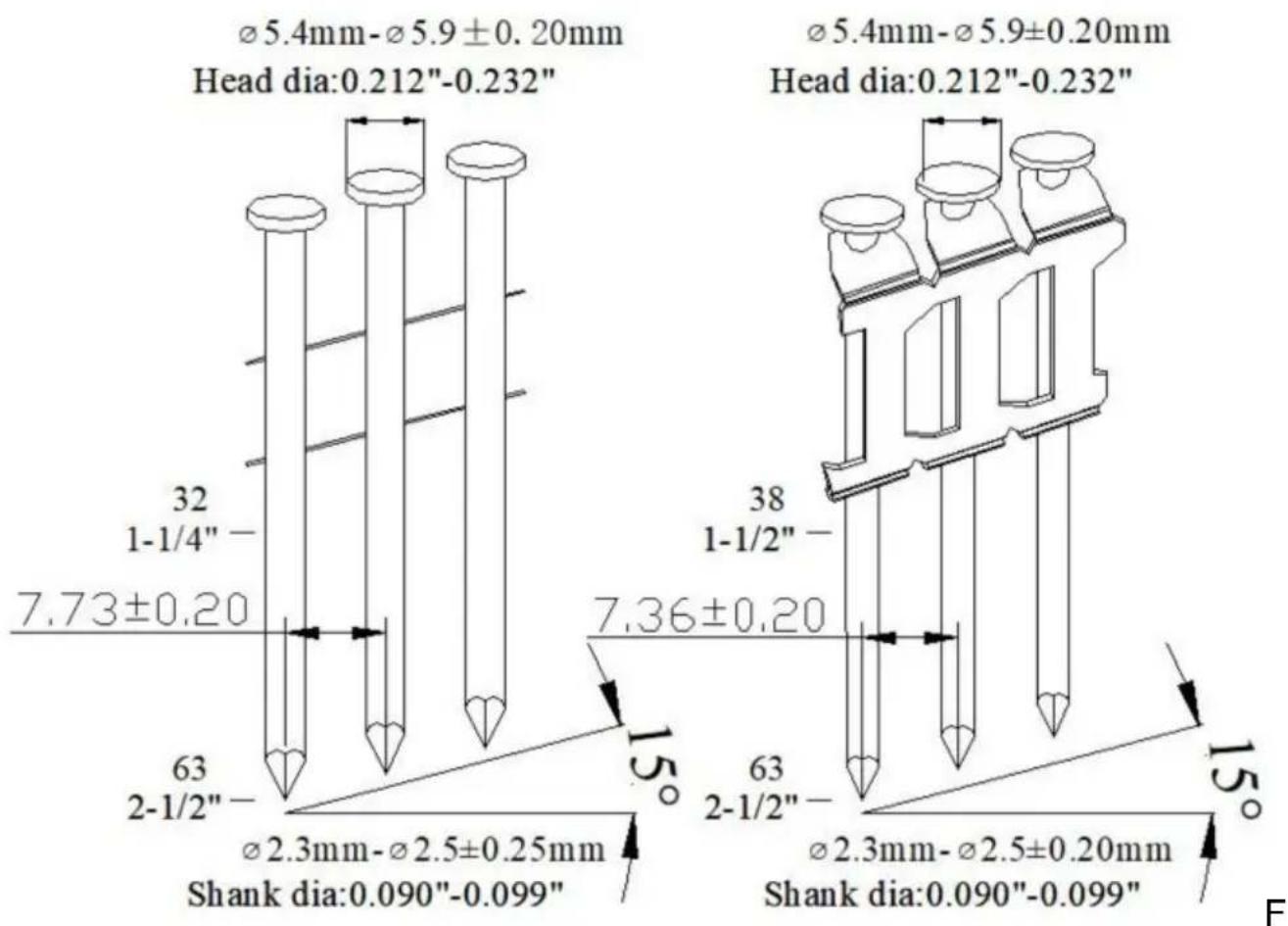

1.1 Bevestigingsmittel

capaciteit: 250 stuks

Maat bevestigingsmadel:

1.2 Beschrijving/kenmerken CN65

Rolspijkermachine: Sterk enlichtgewicht magnesiumlichaam, Aandrijving van standard 15 graden draadgebonden en plastic spijkers van 1- 1 / 4 tot 2- 1 / 2 lang, zowel enkelvoudig schieten als bumpvuren zich beschikbaar, stalen contactveiligheid met dubbele hardmetalen inzetstukken voor minderslijtage, levert de kracht om consistent spijkers in te slaan in de zwaarde toepassingen, zet spijkers elke koer goed met een gereedschapsloze insteekdiepte met pallen, krachtige, krachtige motor met verstelbare, gereedschapsloze uitlaatdiffusor, magazijn met grote laadcapaciteit kan een volledige bundel dakspanen vastmaken, zonder herladen.

Toepassing: onderlaag van dakbedekking, muurbekleding, framework, recreatieve dekken, furringstrips

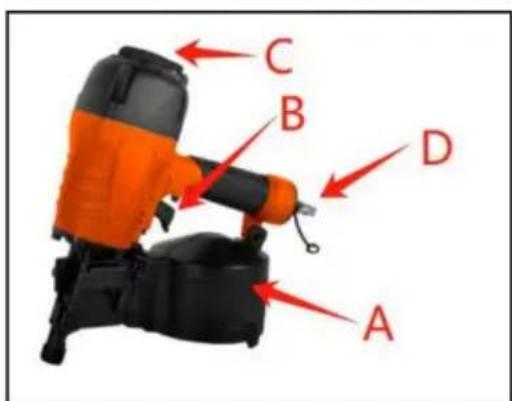

1,4 locaties van

onderdelen (zie afbeelding)

A-tijdschrift B-

trigger

C-uitlaatopeninging

D-luchtsnelkoppeling

Speciale referenties

2.1 Instructies

De volgende norm is van toepassing op gereedschappen voor het indrijven van bevestigingsmiddelen; EN792-13: 2000+A1:

2008"Veilgheitseisen voor handbediende Niet-elektrische gereedschappen - Deel 13: Bevestigingsmiddelen

rijhulpmiddelen'.

bevestigingsmiddelen worden gespecificeer in de bedieningsinstructies (zie

TECHNISCHE GEGEVENS) worden gebruikt in gereedschappen voor het indrijven van bevestigingsmiddelen. Het bevestigingsmiddel rijdt

gereedschap en de in de gebruiksaanwijzing aangegeven bevestigingsmiddelen moeten in acheit worden genomen

als eén-eenheid veiligheidssystem; -

Voor de aansluiting op het persluchtsysteme moeten selnkoppelingen worden gebruikt.

en de nicht-afdichtbare nippel moet zodanig op het gereedschap worden gemonteerd dat nr

na het loskoppelen blijfert perslucht in het gereedschap achefter; - zuurstof of

brandbare gassen mogen nicht als energiabron worden gebruikt

met perslucht bediende bevestigingsmiddelen; - gereedschap voor het

indrijven van bevestigingsmiddelen mag alleen worden aangesloten op een luchttoevoer waar bij de

De maximaal toegestane druk van het gereedschap mag Niet met meer dan 10% worden overschreden

in het geval van hogere druk, een drukreduceerventiel met een

een stroomafwaartse veiligheidsklep moet in de persluchttoevoer worden ingebouwd; - alleen

reserveonderdelen gespecifieerd door de fabrikant of zich gemachtigde vertegenwoordiger

wordt gebruikt bij de reparatie van gereedschappen voor het indrijven van

bevestigingsmiddelen; - reparations mogen alleen worden uitgevoerd door geautoriseerde agenten van de fabrikant of door

andere deskundigen, met inachtneming van de in de operationele informatie verstekte informatie

instructies.

• staat voor het bevestigen van het bevestigingsgereedschap aan een steun, bijvoorbeeld aan een werkstuk

tafel, moet worden ontworpen en

door de standfabrikant zo geconstrueerd dat de bevestiger indraigereedschappen heeft

veilig kan worden bevestigd voor het beoogde gebruik, waardoor bijvoorbeeld schade, cervorming of verplaatsing

wordt vermeden.

Voor speciale toepassingsgebieden van het bevestigingsgereedschap kan het nodig zijn

het naleven van aanvullende bepalingen en voorschriften. - mogen alleen de

belangrijkste energia- en smeermiddelen zich in die in de gebruiksaanwijzing worden vermeld

gebruikt:

• gereedschap voor het indrijven van bevestigingsmiddelen, gemarkeerd met een omgekeerde gelijkzijdige driehoek die op eén staat

punt mag alleen worden gebruikt met een efectief veiligheidsjuk; - voor het onderhoud van

geredschappen voor het indrijven van bevestigingsmiddelen mogen alleen reserveonderdelen worden gebruikt die zijn gespecifieerd door de

er moet gebruik worden gemaatk van de fabrikant of zich gemachtigde

vertegenwoordiger; - reparaties moogen uitsluitend worden uitgevoerd door door de fabrikant geauthoriseerde agenten of dc

andere specialisten, met inachtneming van de informatie die in de bedieningshandleiding worden verstrekt

instructies; -

OPMERKING: Specialisten zijn degenen die, als resultaat van een professionele opleiding of

ervaring, voldoende expertise hebben op het gebied van bevestigingsgereedschappen en

voldoende bekendheid met relevante industrielle beschemingsbepalingen van de overheid, voorschriften

ter voorkoming van ongevallen, richtlijnen en algemeen erkende technische voorschriften

regelgeving (bijvoorbeeld CEN- en CENELEC-normen), om de verilgheid te kunnen beoordelen

werkende staat van bevestigingsmiddelen.

2.2 Geluidsemissie

De karakteristieke geluidswaarden voor het bevestigingsgereedschap zich bepaald

in overeenstemming met EN12549:1999 en EN ISO4871 "Akoestiek-ruis testcode voor

gereedschap voor het indrijven van bevestigingsmiddelen-Technische methode"(zie Technische geevens).

Deze waarden zijn gereedschapsgerelateerde karakteristieke waarden en vertegenwoordigen Niet het geluid

ontwikkeling op het punt van gebruik. De geluidsontwikkeling op de gebruiksplaats za ervoor zorgen

hangt bijvoorbeeld af van de werkomgeving, het werkstuk, het werkstuk

ondersteuning en het aantal rijoperaties, etc.

Afhankelijk van de omstandigheden op de werkplek en de vorm van de werkplek,

Het kan nodig+zijn om individuèle geluiddempende maatregelen uit te voeren, zoals plaatsing

werkstukken op geluidempende steunen, waardoor trillingen van het werkstuk worden voorkomen

middel van klemmen of afdekken, aanpassen aan de minimaal benodigde luchtdruk

de betrokken operatie, enz. Het isoodzakelijk om gehoorbescherming te dragen.

2.3 Informatie over Mechanische impact (trillingen)

De karakteristieke trillingswaarden voor het bevestigingsgereedschap zijn

bepaald overeenkomstig ISO 8662-11:1999 en EN 12096-Meting

van trillingen in elektrisch handgereedschap - Deel 11: Gereedschap voor het aandrijven van bevestigingsmiddelen (zie

Technische data).

Deze waarde is een gereedschapsgerelateerde kenmerkwaarde en vertegenwoordigt nicht de

invloed op het hand-armsystem bij gebruik van het gereedschap. Een invloed op de hand-arm-system bij het gebruik van het gereedschap za bijvoorbeeld afhangen van de grip kracht, de contactdruukkracht, de werkrichting, de aanpassing van energie bevoorrading, de werkplek, de werkstukondersteuning.

2.4 Veiligkeit van het bevestigingsgereedschap

• Controller vór elke handeling of het veiligheids- en activeringsmechanisme in orde is goed functioneert en dat alle moeren en bouteen goed zitten.

• Voer geen wijzigingen aan het bevestigingsgereedschap uit zonder de autorisatie produeert.

• Demonteer of maak geen onderdelen van het bevestigingsgereedschap onbruikbaar zoals het veiligheidsiuk.

• Voer geen "noodreparaties"uit zonder het juiste gereedschap en uitrusting.

• Het bevestigingsgereedschap moet op de juiste manier en met regelmatigeussenpozen worden onderhonden overeenstemming met de instructies van de fabrikant.

• Vermijd het verzwakken of beschadigen van deze, bijvoorbeeld door:

ponden of graveren; wijziging die Niet is goedgekeurd door de fabrikant

tegen sjablonen gemaakt van hard materiaal zoals staal; Gebruik de apparatuur als een hamer; het toepassen van buitensporige kracht van welke aard dan ook

2.5 Veiligkeit op het werk

Richt nooit enigwerkbevestigingsgereedschap op uzelf of optegen een andere person of hier.

Houd het bevestigingsgereedschap tijdens de werkzaamheden vast zodanig dat er geen letsel aan het hoofd of de romp kan ontstaan lichaam in het geval van een möglichke terugslag als gevolg van a verstoring van de energievoorziening of moeilijke gebieden binnen de werkplek. (zie afbeelding 2)

Bedien het bevestigingsgereedschap nooit in een vrij ruimte. Dit vermijdt elk gevaar veroorzaakt door losvliegende bevestigingsmiddelen en overmatige belasting van het gereedschap.

Het gereedschap moet worden losgekoppeld van de perslucht systeem met het oog op transport, vooral waar

ladders worden gebruikt of waar bij tijdens het verplaatsen een ongebruikelijke fysiieke houding wordt aangenomen (zie afbeelding 3).

Draag het bevestigingsgereedschap op de werkplek uitsluitend aan het handvat, en nooit met de trekker ingedrukt.

Houd reckening met de omstandigheden op de werkplek. Bevestigingsmiddelen konnen in dun werk doordringen stukken of glijden van hoeken en randen van werkplekken en brengen zo mensen in gevaar.

Gebruik voor uw persoonlijke veriligheid beschermende uitrusting, zoals gezoor- en oogbescherming (zie afbeelding 2)

BELANGRIJK: Richt het verstelbare ventilatiegat NIET op de bestuurdere of iemand anders person of dieren tijdens het gebruik.

2.6 Triggerapparaten

Gereedschap voor het indrijven van bevestigingsmiddelen worden bediend door de trekker met behulp van vingerdruk te bedieren.

Bovendien is het gereedschap voor het indrijven van bevestigingsmiddelen uitgerust met een verilgheidsjuk dat het möglichkt maakt. De aandrijfhandeling mag alleen worden uitgevoerd nadat de loop van het gereedschap is ingedrukt tegen een werkstuk. Dit gereedschap is gemarkeerd met een omgekeerde driehoek () erachter het serialummer en+zijn Niet toegestaan voor gebruik zonder een efectief verilgheidsjuk.

2.7 Aansturingsystemen

Afhankelijk van hun doel is het bevestigingsgereedschap uitgerust met een bedieningssystem van enkele opeenvolgende bediening en contactbediening.

U kurz overschakelen maar een spijkerfiguur om een enkele opeenvolgende bediening te kiezen, enschakel over maar twee nagelfiguren om contactbediening te kiezen.

• Enkelvoudige sequentiele bediening: een bedieningssystem waar bij de trekker en deveiligheidsjuk要去 worden geactiveerd, zodate enige enkele rijhandeling maybeijk isbediend via de trekker nadat de snuit van het gereedschap op de aandrijving is toegepastlocatie, daarna kannen verdere rijwerkzaamheden pas worden uitgevoerd nadat deDe trekker is terugezet maar de Niet-rijpositie verwijl het veiligheidsjuk aanwezig blijftdepressief.

-Contactbediening (beperkte versie): een bedieningssystem waar bij de trigger en het veriligeidsjuk要去en voor elke rijhandeling bij de bestelling worden bediend van de bediening is Niet gespecifieerd. Voor herhaaldelijk rijden is het voldoende als of de trekker blij geactiveerd en het veriligeidsjuk wordt daarna geactiveerd, of vice versa.

Gereedschappen voor het indrijven van bevestigingsmiddelen die zich uitergerust met contactbediening要去en worden gemarkeerd met de symbool" Niet gebruiken op steigers, ladders (zie Fig.4) en mag nicht worden gebruikt voor specifieke toepassing bijvoorbeeld: - bij het wisselen van de ene rijlocatie maar de andere waar bij gebruik worden gemaakt van steigers, trappen, ladders of ladderachtige constructies, bijvoorbeeld daklatten; - het sluiten van dozens of kratten; - het aanbrengen van transportveiligheidssystemen op bijvoorbeeld voertuigen en wagons.

Afb. 4: Symbool "Niet gebruiken op steigers, ladders"

3 Persluchtsystem

Goede werking van de sluiting
aandrijfgereedschap vereist gefilterd, droog
en gesmeerde perslucht erin
voldoende hoeveelheden.

Als de luchtdruk in het leidingsysteme de maximaal toegestane waarde overschrijdt bevestigingsgereedschap, een drukverminderaar

Bovendien moet in de afsluiter een stroomafwaartse veiligheidsklep worden gemonteerd, gevolgd door een stroomafwaartse veiligheidsklep toevoerleiding maar het gereedschap.

OPMERKING: Wonneer perslucht worden gegenereerd door compressoren, worden het natuurlijke vocht in de lucht condenseert en verzamelt zich als gecondenseerd water in drukvaten en pijpleidingen. Dit condensaat要去 worden verwijderd door waterafscheiders. Deze waterafscheiders要去 dagelijks en indien nodig worden gecontroleer afgetapt, waar er anders corrosie in het persluchtsystem kan ontstaan in het bevestigingsgereedschap. Wat dient om de slijtage te versnellen.

De compressorinstallatie moet qua druk voldoende gedimensioneerd zijn

vermogen en prestatie (volumestroom) voor het beoogde verbruik

verwacht. Lijnsecties die te Klein+zijn in verhouding tot de lengte van de lijn

(leidingen en slangen), evenals overbelasting van de compressor, zar leiden tot druk druppels.

Permanent aangelegde persluchtleidingen要去en een binnendiameter hebben van t/m

minimaal 19 mm en een overeenkomstige große diameter bij relatief lange pijpleidingen of

er zichn meerdere gebruikers bij betrokken.

Persluchtleidingen要去en zo worden aangelegd dat er een helling ontstaat (hoogste punt in

de richting maar de compressor). Gemakkelijk toegankelijke waterafscheiders要去en dat+zijn

op de laagste punten geinstalleerd.

Verbindingspunten voor gebruikers要去en van bovenaf met de pijpleidingen

worden verbonden. Verbindingspunten voor bevestigingsmiddelen要去en worden voorzien van perslucht

onderhoudsunit (filter/waterafscheider/oliespuit) direct op het aansluitpunt.

De oliespuiters要去 dagelijks worden gecontroleerd en indien nodig worden bijgevuld

aanbevolen oliekwaliteit (zie TECHNISCHE GEGEVENS). Bij slanglengthes van meer dan

10 m worden gezruikt, kan de olietoevoer voor het bevestigingsgereedschap Niet worden

gegarandeerd. Wij raden waarom aan om 2 tot 5 druppels te gebruiken (afhankelijk van de belasting van de

bevestigingsgereedschap) van de aanbevolen olie (zie TECHNISCHE GEGEVENS).

toegevoegd via de luchtinlaat van het gereedschap, of een oliespuit die rechtstreeks op de aandrijving van de bevestiger is bevestig

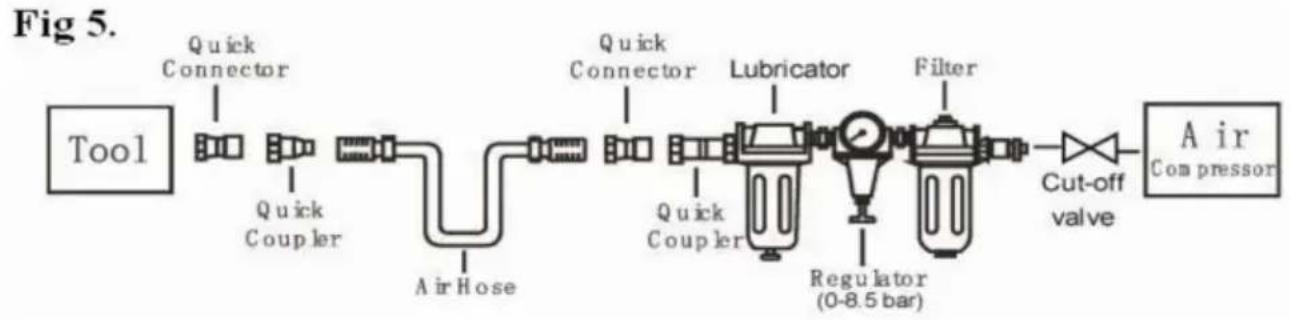

hulpmiddel. (zie afb. 5)

4 Het gereedschap gereedmaken voor gebruik

4.1 Gereedschap voorbereiden voor het eerste gebruik

Lees en volg deze gebruiksaanwijzing voordat u het gereedschap gebruikt. Basis

Veiligheidsmaatregelen moeten alkijd strikt worden nageleeff om schade aan uw apparaat te voorkomen

de apparatuur en personlijk letsel bij de gebruiker of andere mensen die in de apparatuur werken omgeving van de operation.

4.2 Aansluiting op het persluchtsystem

Zorg ervoor dat de door het persluchtsysteme geleverde druk Niet hoger worden

de maximaal toegestane druk van het bevestigingsgereedschap. Stel de luchtdruk in

aanvankelijk tot de lagere waarde van de aanbevolen toegestane druk (zie

TECHNISCHE DATA).

Leeg het magazijn om te voorkomen dat er in de volgende fase een bevestigingsmiddel worden uitgeworpe werken in het geval dat de interne onderdelen van het bevestigingsgereedschap zich nicht in deuitgangspositie na onderhouds- en reparatiewerkzaamheden of transport.

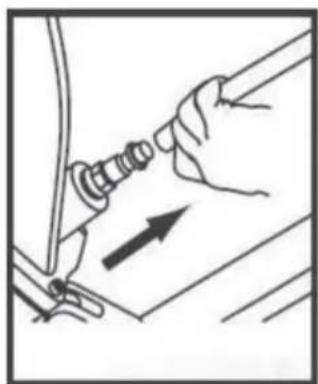

Sluit het bevestigingsgereedschap aan op de persluchttoevoer met behulp van een geschikt apparaat drukslang voorzien van snelkoppelingen.

Controleer de goede werkinq door de loop van het bevestigingsgereedschap erop aan te brengen een stuk hout of houten materiaal en druk een of twee keer op de trekker.

4.3 Het magazijn vullen

Er mogen uitsluitend de onder TECHNISCHE GEGEVENS (zie 1.1) gespecifieerde bevestigingsmiddelen worden gebruikt

Houd bij het vullen van het magazijn het gereedschap zo vast dat de snuit Niet maar voren wijst de exploitant of een andere person of dieren.

4.4 Omgaan met het gereedschap

Let op 2-Speciale referentie-van deze gebruiksaanwijzing.

Nadat u heeft gecontroleerd of het bevestigingsgereedschap correct functioneert, brengt u het gereedschap aan maar een werkstuk en activeer de trekker.

Controleer of de bevestiger overeenkomstig in het werkstuk is gedreven

met de eisen. - als de sluiting

uitsteekt, verhoog dan de luchtdruk in stappen van 0,5 bar en controllerer het resultaat na elkne neue aanpassing; - als de bevestiger in een te große diepte worden

gedreven, verlaag dan de luchtdruk I

stappen van 0,5 bar totdat het resultaat bevredigend is.

Probeer in ieder geval met een zo laag möglichke luchtdruk te werken.

Dit levert u drie belangrijke Voorden op;

1. Er worden energie bespaard,

2. Er worden minder geluid geproducedr. 3. Er worden

een vermindering van de slijtage van het aandrijfgeredschap voor bevestigingsmiddelen bereikt.

Vermijd het activeren van het bevestigingsgereedschap als het magazijn leeg is.

Elk defect of nicht goed functionerend bevestigingsereedschap moet onmiddellij korden gerepareerd

losgekoppeld van de persluchttoevoer en doorgegeven aan een specialist

inspectie.

Bij langere werkonderbrekingen of aan het einde van de diest moet u de verbinding verbeken

het gereedschap uit de persluchttoevoer en het worden aanbevolen om het leeg te make

tijdschrift.

De persluchtaansluitingen van het bevestigingsgereedschap en de slangen要去en dat doen

worden beschermd gegen verruiling, het binnendringen van grove stofdeeltjes, zand enz

resulteren in lekkages en schade aan het bevestigingsgereedschap en de koppelingen.

5. Onderhoud

Koppel het gereedschap los van de compressor voordat u aanpassingen UITvoert, storingen verhelpt en onderhoud UITvoert

&onderhoud, verhuizing en buitengebruikstelling.

Regelmatig smeren, als uw gereedschap zonder gebruik te maken van de automatische olie-inliner,plaats 2 of

6 druppels pneumatische gereedschapsolie in de luchtinlaat voor elkweerkdag of na 2 uur

van continu gebruik, afhankelijk van de kenmerken van het werkstuk of het type

bevestigismiddelen.

Pneumatisch gereedschap moet periodiek worden geinspecteerd, evenals versleten of kapotte onderden

worden verrangen om het gereedschap veilig en efficien te latent werken. Controller en wijzig alles

verslen of beschadigde O-ringen, afdichtingen, enz. Draai alle schroeven en doppen vast om dit te voorkomen

personlijk letsel. Dit要去 door een deskundige worden gedaan.

Controleer regelmatig of de trekker, de veer en deeiligheid vrij{kunnen bewegen

mechanisme om te verzekeren dat het veilige systeme compleet en fonctioneel is: geen losse en

ontbrekende onderdelen, geen bouw- of voorraadonderdelen.

Houd het magazijn en de neus van het gereedschap schoon en vrij van vuil, pleasjes of schurende deeltjes.

Wanner de temperatuur onder het vriespunt ligt, moet gereedschap door iedereen warm worden gehonden

handige, veilige methode.

6 Problemen oplossen (zie tabel 1)

SYMPTOOM	PROBLEEM	OPLOSSINGEN
Luchtlek nablboenkant van het gereedschap of in trigger gebied	1. O-ring in triggerklep zitbeschadigd.2. Triggerklepkop is schade.3. Activeer de klepsteel, afdichting of O-ring is beschadigd.	1. Controller en verrang de O-ring.2. Controller en verrang.3. Controller en verrang de trekker klepsteel, afdichting of O-ring
Luchtlek nablonderkant van het gereedschap.	1. Losse schroeven.2. Versleten of beschadigde O-ringonof bumper.	1. Draai de schroeven vast.2. Controller en verrang de O-ringonof bumper.
Luchtlek tusslen lichaam en cilinder dop.	1. Losse schroeven.of zagels.	1. Draai de schroef vast.2. Controller en verrang de O-ringon2. of bumper.
Blade rijden bevestigingsmiddel ook diep.	1. Versleten bumper.2. De luchtdruk is te hoog.	1. Vervang de bumper.2. Pas de luchtdruk aan.
Gereedschap Niet goed functioneren: kan geen aandrijfbevestiging of opereren traag.	1. Onvoldoende luchttoevoer.2. Onvoldoende smering.3. Versleten of beschadigde O-ringonof zagels.4. Uitlaatpoort in cilinder hoofd is geblokkeerd.	1. Controller of er voldoende luchttoevoer is.2. Doe er 2 of 6 druppels olie in luchtinlaat. 3. Controller en verrang O-ringen of afdichting. 4. Vervangen Beschadigde interne onderdelen.
Gereedschap staat over bevestigingsmiddelen.	1. Versleten bumper of beschadigdlente. 2. Vuil in voorplaat. 3. Vuil of beschadigingen voorkomen bevestigingsmiddelen nicht vrij hunnen bewegen in tijdschrift. 4. Versleten of droge O-ring erop zuiger of gebrek aan smering. 5. Afdichting cilinderdeksels lekt.	1. Vervang de bumper of duwerlente. 2. Aandrijfkanaal aan voorzijde reiniger bord. 3. Tijdschrift要去 dat+zijn schoongemaakt. 4. O-ring要去 worden verrangen. En smeren. 5. Vervang de afdichtring.
Gereedschapsstoringen.	1. Onjuist of beschadigdbebestigingsmiddelen. 2. Beschadigde of versleten bestuurdergids. 3. Magazijn- of neusschroefloszittend. 4. Magazijn is vuil.	1. Wijzigien en correct gebruikenbevestigingsmiddel. 2. Controller en verrang debestuurder. 3. Draai het magazijn vast. 4. Maak het magazijn schoon.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
