GEBRUIKSAANWIJZING BR8504 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

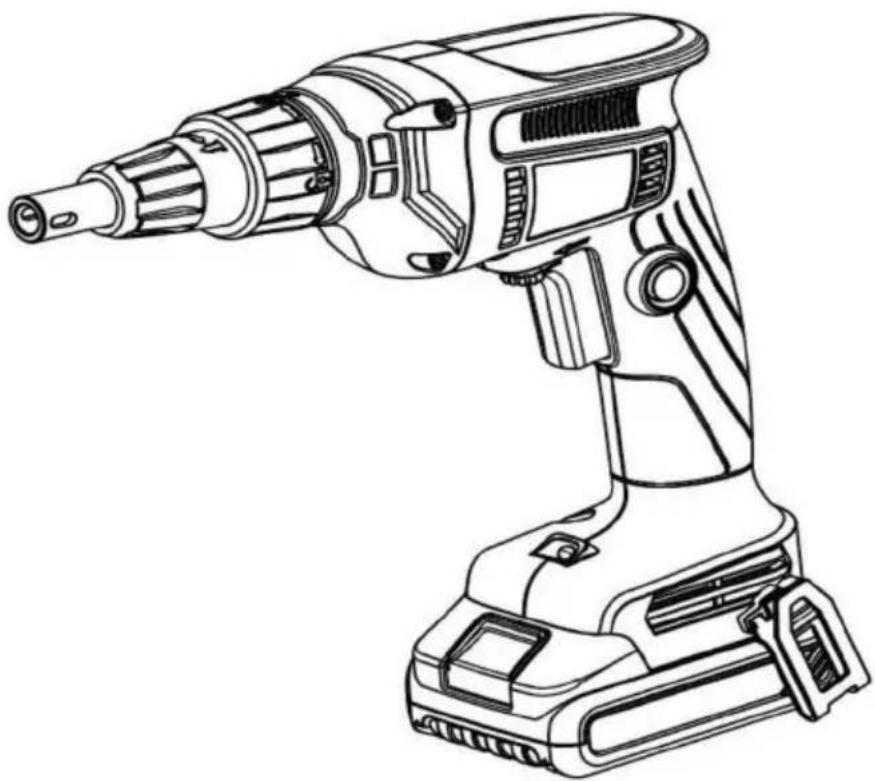

SNOERLOZE GIPSPLAAT

SCHROEFGEWEER

MODEL:BR8504

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

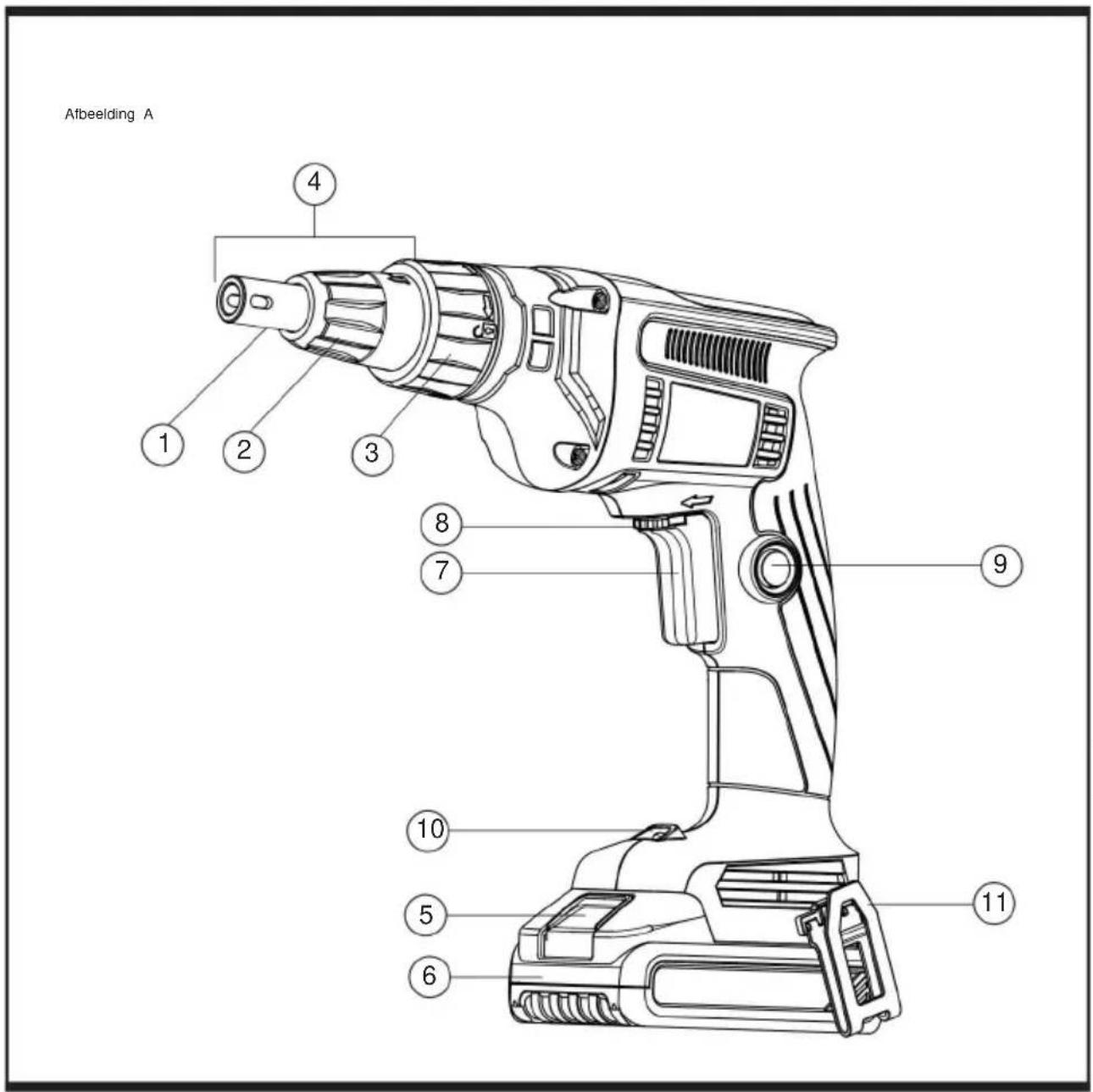

Atbeelding A 1 2 3 4 8 7 9 10 5 6 11

1. Dieptezoeker 2.

Schroefdiepte-instelring 3. Vergrendelingsring

1. Neuskegel 5. Accuontgrendelingsknop

2. Accupakket 7.

Trekkerschakelaar

1. Vooruit-/

achteruitbedieningshendel 9.

Vergrendelingsknop

1. LED-werklamp 11.

Riemhaak

In deze gebruiksaanwijzing worden de volgende veiligheidssymbolen en -woorden gebruikt om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of schade aan eigendommen.

GEVAAR: Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

WAARSCHUWING: Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

LET OP: Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel. (Wordt zonder woord gebruikt) Geeft een veiligheidsgerelateerd bericht aan.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan leiden tot schade aan eigendommen.

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen and instructions may result in electric shock, fire and/or serious injury.

WAARSCHUWING: Lees de gebruiksaanwijzing om het risico op letsel te verkleinen.

ALGEMEEN ELEKTRISCH GEREEDSCHAP VEILIGHEIDSWAARSCHUWINGEN

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de

waarschuwingen en instructies kan leiden tot electric shock, fire and/or serious injury.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het lichtnet (met snoer) werkende elektrische gereedschap of op batterijen (snoerloos) werkende elektrische gereedschap.

1) VEILIGHEID OP DE WERKPLEK
a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Rommelige of donkere ruimtes vragen om ongelukken.
b) Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van explosiegevaarlijke flammable liquids, gases or dust. stoffen.
Elektrisch gereedschap kan vonken veroorzaken die het stof of de dampen kunnen doen ontbranden.
c) Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen kunnen ervoor zorgen dat u de controle verliest.

a) De stekker van het elektrische gereedschap moet in het stopcontact passen
Wijzig de stekker op geen enkele manier. Gebruik geen adapterstekkers met geaarde elektrische gereedschappen. Stekkers en bijpassende stopcontacten Unmodified verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap komt, vergroot het risico op een elektrische schok.

d) Misbruik het snoer niet. Gebruik het nooit snoer voor het dragen, trekken of loskoppelen van het elektrische gereedschap. Houd het snoer uit de buurt van hitte, olle, scherpe randen of bewegende delen. Beschadigde of verstrengelde snoeren vergroten het risico op een elektrische schok. e)

Gebruik bij het gebruik van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als u een elektrisch gereedschap gebruikt in een vochtige omgeving locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) die de voeding beschermt. Het gebruik van een GFCI vermindert het risico op een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, let op wat je doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder the influence of drugs, alcohol or medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.

Draag altijd oogbescherming. Beschermende uitrusting zoals stofmasker, antislip veiligheidsschoenen, helm of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, zal persoonlijk letsel verminderen.

c) Voorkom onbedoeld starten. Zorg ervoor the switch is in the off position before aansluiten op stroombron en/of

accu, het oppakken of dragen van het gereedschap. Het aanzetten van de Carrying power tools with your finger schakelaar of het onder spanning zetten van elektrisch gereedschap waarbij de schakelaar aan staat, is een uitnodiging tot ongelukken.

d) Verwijder alle afstelsleutels of steeksleutels voordat u het elektrische gereedschap inschakelt. Een sleutel of moersleutel die aan een draaiend onderdeel van het elektrische gereedschap blijft zitten, kan leiden tot persoonlijk letsel.
e) Reik niet te ver. Houd de juiste voet en evenwicht te allen tijde. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
f) Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
g) Indien er apparaten worden verstrekt voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg ervoor dat deze zijn aangesloten en correct worden gebruikt. Gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4) GEBRUIK EN ZORG VAN ELEKTRISCH GEREEDSCHAP
a) Forceer het elektrische gereedschap niet. Gebruik de het juiste elektrische gereedschap voor uw toepassing. Met het juiste elektrische gereedschap kunt u de klus beter en veiliger klaren, en wel met de snelheid waarvoor het is ontworpen.
b) Gebruik het elektrische gereedschap niet als de schakelaar does not turn it on and off. defect is. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of de accu uit het elektrische gereedschap voordat u aanpassingen doet, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verkleinen het risico dat het elektrische gereedschap per ongeluk start.
d) Berg elektrisch gereedschap dat niet in gebruik is op buiten het bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies, het gereedschap niet bedienen. Elektrisch gereedschap kan gevaarlijk zijn in de handen van ongetrainde gebruikers.
e) Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of binding van bewegende delen, breuk van onderdelen en any other condition that may affect the werking van elektrisch gereedschap. Als het beschadigd is, laat het elektrisch gereedschap dan repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te controleren.
g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsbits, enz. overeenkomstig deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor operations different from those intended kan leiden tot een gevaarlijke situatie.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
a) Alleen opladen met de lader specified by the manufacturer. Een lader die geschikt is voor één type accupakket may create a risk of fire when used with nog een batterijpakket.
b) Use power tools only with specifically aangewezen batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op injury and fire.
c) Wanneer de batterij niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding kunnen maken van de ene aansluiting naar de andere. Kortsluiting van de batterijaansluitingen together may cause burns or a fire.
d) Under abusive conditions, liquid may uit de batterij worden gegooid; vermijd contact. Als er per ongeluk contact plaatsvindt, flush with water. If liquid contacts eyes, Zoek daarnaast medische hulp. Vloeistof die uit de batterij komt, kan irritatie of brandwonden veroorzaken.
6) DIENST
a) Laat uw elektrisch gereedschap onderhouden door een qualified repair person using only identieke vervangende onderdelen. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

• Houd het elektrische gereedschap vast bij de geïsoleerde grijpvlakken, wanneer u een handeling uitvoert waarbij de bevestiging verborgen bedrading kan raken. Bevestigingsmiddelen die een "stroomvoerende" draad raken, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de gebruiker een elektrische schok geven.
• Luchtroosters bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen in bewegende delen vast komen te zitten.

WAARSCHUWING: Draag ALTIJD een veiligheidsbril. Een alledaagse bril is GEEN veiligheidsbril

bril. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSUITRUSTING:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
- ANSI S12.6 (S3.19) gehoorbescherming, • NIOSH/OSHA/MSHA ademhalingsbescherming.

WAARSCHUWING: Er kan stof vrijkomen bij het schuren, zagen, slijpen en boren.

en andere bouwactiviteiten bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit loodhoudende verf,
• Kristallijne silica uit bakstenen, cement en andere metselproducten, en • Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals die stofmaskers die speciaal zijn ontworpen

- Vermijd langdurig contact met stof van elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde gebieden met water en zeep. Als u stof in uw mond, ogen of op uw huid laat komen, kan dit de absorptie van schadelijke chemicaliën bevorderen.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en permanent ademhalings- of ander letsel kan veroorzaken. Gebruik altijd door NIOSH/OSHA goedgekeurde ademhalingsbescherming die geschikt is voor blootstelling aan stof. Richt deeltjes weg van gezicht en lichaam.

WAARSCHUWING: Draag altijd de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6

(S3.19) tijdens gebruik. Onder bepaalde omstandigheden en gebruiksduur kan geluid van dit product bijdragen aan gehoorverlies.

LET OP: Wanneer u het gereedschap niet gebruikt, legt u het op zijn kant op een stabiel oppervlak.

geen struikel- of valgevaar oplevert.

Sommige gereedschappen met grote accu's kunnen rechtop op de accu blijven staan, maar kunnen gemakkelijk omvallen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN INSTRUCTIES VOOR ALLE BATTERIJPAKKETTEN

Wanneer u vervangende accu's bestelt, zorg er dan voor dat u het catalogusnummer en de spanning vermeldt.

Raadpleeg de tabel aan het einde van deze handleiding voor informatie over de compatibiliteit van opladers en accu's.

De batterij is niet volledig opgeladen als deze uit de doos komt. Lees de onderstaande veiligheidsinstructies voordat u de batterij en lader gebruikt en volg vervolgens de beschreven laadprocedures.

LEES ALLES INSTRUCTIES

WAARSCHUWING: • Laad de batterij niet op en gebruik deze niet in explosieve atmosferen, zoals in de presence of flammable liquids, gases or

stof. Het plaatsen of verwijderen van de batterij in de lader kan het stof of de dampen doen ontbranden.

- Forceer de accu NOOIT in de lader. Wijzig de accu NIET

lader omdat de batterij kan scheuren en ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van batterijen en laders.

- Laad de accu's alleen op in de daarvoor bestemde laders.

- NIET in water of andere vloeistoffen spetteren of onderdompelen.

- Bewaar of gebruik het gereedschap en de accu niet op locaties waar de temperatuur 105°F (40°C) kan bereiken of overschrijden (zoals buiten in schuurtjes of metalen gebouwen in de zomer). Voor een optimale levensduur bewaart u de accu's op een koele, droge locatie.

OPMERKING: Bewaar de accu's niet in een gereedschap met de trekkerschakelaar vergrendeld.

Plak de trekkerschakelaar nooit vast in de AAN-stand.

positie.

WAARSCHUWING: Brandgevaar. Probeer nooit om welke reden dan ook de batterij te openen. Als de batterijbehuizing gebarsten of beschadigd is, plaats deze dan niet in de lader. Plet, laat de batterij niet vallen of beschadig deze niet. Gebruik geen batterij of lader die een harde klap heeft gehad, is gevallen, is overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geslagen met een hamer, erop getrapt). Beschadigde batterijpakketten moeten worden teruggebracht naar het servicecentrum voor recycling.

vervoer de batterij niet op een manier dat metalen

blootliggende batterijpolen. Plaats de batterij bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productkitdozen, laden, enz., met losse spijkers, schroeven, sleutels, enz. Transporteren

batterijpolen onbedoeld in contact komen met geleidende materialen zoals sleutels, munten,

handgereedschap en dergelijke. De Amerikaanse

Regulations (HMR) verbieden het vervoeren van batterijen in de handel of in vliegtuigen (bijv. verpakt in koffers en handbagage) TENZIJ ze goed beschermd zijn tegen kortsluiting. Zorg er dus bij het vervoeren van afzonderlijke batterijpakketten voor dat de batterijpolen beschermd en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

SPECIFIEKE VEILIGHEID INSTRUCTIES VOOR LITHIUM-ION (LI-ION)

- Verbrand de batterij niet, zelfs niet als deze ernstig beschadigd is of helemaal versleten is. De batterij kan ontploffen in

wanneer lithium-ionbatterijpakketten verbranden.

- Als de inhoud van de batterij in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als batterijvloeistof in de ogen komt, spoel dan gedurende 15 minuten of totdat de irritatie stopt met water over het open oog. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

- De inhoud van geopende batterijcellen kan irritatie van de luchtwegen veroorzaken. Zorg

voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor batterijladers.

- Lees voordat u de lader gebruikt alle instructies en waarschuwingen op de lader, de accu en het product dat de accu gebruikt.objecten kunnen in contact ko

WAARSCHUWING: Gevaar voor schokken. Laat

geen vloeistof in de lader komen.

Er kan een elektrische schok ontstaan.

LET OP: Gevaar voor brandwonden. Om het

risico op letsel te verminderen, laadt u alleen oplaadbare

batterijen op. Andere soorten batterijen kunnen oververhit raken en barsten, wat kan leiden tot persoonlijk letsel en materiële schade.

LET OP: Onder bepaalde omstandigheden kan er kortsluiting in de lader ontstaan door vreemd materiaal, terwijl de lader is aangesloten op de voeding.

Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalsplinters, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, dienen uit de buurt van de laderholtes te worden gehouden.

Haal de lader altijd uit het stopcontact wanneer er geen batterijpakket in de holte zit. Haal de lader uit het stopcontact voordat u probeert schoon te maken.

WAARSCHUWING: • Probeer de batterij NIET op te laden met andere laders dan die in deze handleiding. De lader en battery pack are specifically designed to work samen. •

Deze opladers zijn niet bedoeld voor andere doeleinden dan het opladen oplaadbare batterijen. Alle andere methoden maken may result in risk of fire, electric shock or gebruik van elektrocutie.

- Stel de oplader niet bloot aan regen of sneeuw.

- Trek aan de stekker in plaats van aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op schade aan de stekker en het snoer.

- Zorg ervoor dat het snoer zo ligt dat niemand erop kan stappen, erover kan struikelen of het op een andere manier kan beschadigen of belasten.

• Gebruik geen verlengsnoer tenzij het absoluut noodzakelijk is. Gebruik van onjuiste extension cord could result in risk of fire, elektrische schok of elektrocutie.
• Zorg bij gebruik van een oplader buitenshuis altijd voor een droge locatie en gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis.

Door een snoer te gebruiken dat geschikt is voor gebruik buitenshuis, wordt het risico op een elektrische schok verkleind.

anderszins op enigerlei wijze beschadigd is. Breng het naar een geautoriseerd servicecentrum.
- Haal de oplader niet uit elkaar; breng hem naar een erkend servicecentrum als er een defect is.

onjuiste hermontage kan leiden tot een risico op elektrische shock, electrocution or fire.

• Haal de lader uit het stopcontact voordat u hem schoonmaakt. Dit vermindert het risico op een elektrische schok. Het verwijderen van de accu vermindert dit risico niet.
• Probeer NOOIT twee opladers op elkaar aan te sluiten.

OPLADERS

Zorg ervoor dat u alle veiligheidsinstructies leest voordat u de oplader gebruikt.

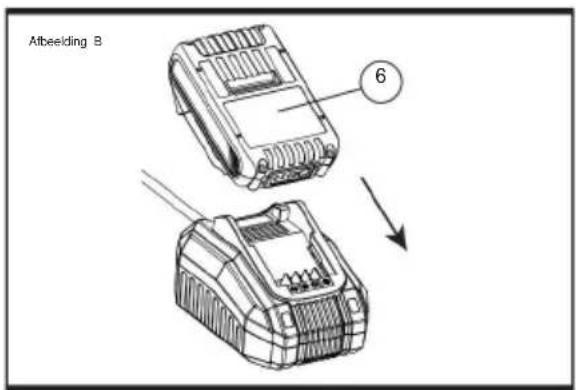

Oplaadprocedure (Fig. B)

1. Sluit de lader aan op een geschikt stopcontact voordat u de accu plaatst.
2. Plaats het batterijpakket 6 in de lader, zoals afgebeeld in Afb. B, en zorg ervoor dat het pakket volledig in de lader zit. Het rode (oplaad)lampje knippert continu om aan te geven dat het laadproces is gestart.
3. Het voltooien van de lading wordt aangegeven door het groene lampje dat continu AAN blijft, het rode lampje UIT. Het pakket is volledig opgeladen en kan op dit moment worden gebruikt of in de lader worden gelaten.

Atbeelding B 6

Werking van het indicatielampje BLD18A

		Rood licht	Groen licht
	Pakket opladen
	Pakket opgeladen
	Stand-by lader

Laadindicatoren

chokken.

Deze lader is ontworpen om bepaalde problemen te detecteren die kunnen ontstaan. Problemen worden aangegeven door geen lampjes. Als dit gebeurt, plaatst u de batterij opnieuw in de lader. Als het probleem aanhoudt, probeert u een andere batterij om te bepalen of de lader goed werkt. Als de nieuwe batterij correct oplaadt, is de originele batterij defect en moet deze worden teruggebracht naar een servicecentrum of een andere inzamelplaats voor recycling.

Als de nieuwe batterij dezelfde probleemindicatie geeft als de originele, laat u de lader en de batterij testen bij een geautoriseerd servicecentrum.

DE ACCU IN DE OPLADER LADEN

De oplader en de accu kunnen aangesloten blijven, zolang de laadindicator aangeeft dat de accu opgeladen is.

ZWAKKE BATTERIJPAKKETTEN: Zwakke batterijen

zullen blijven functioneren, maar er mag niet van hen verwacht worden dat ze zoveel werk zullen verrichten.

DEFECTE ACCU'S: Deze lader laadt een defecte accu niet op. De lader geeft een defecte accu aan door te weigeren te branden of door het probleempakket of de lader weer te geven.

LET OP: Dit kan ook duiden op een probleem met de oplader.

MUURMONTAGE

Deze opladers zijn zo ontworpen dat u ze aan de muur kunt bevestigen of rechtop op een tafel of werkblad kunt zetten.

Bij wandmontage plaatst u de lader binnen bereik van een stopcontact. Bevestig de lader stevig met gipsplaatschroeven van ten minste 1" (25,4 mm) lang, schroef deze in hout tot een optimale diepte en laat ongeveer 7/32" (5,5 mm) van de schroef zichtbaar.

BELANGRIJKE OPMERKINGEN OVER HET OPLADEN

1. De langste levensduur en de beste prestaties kunnen worden verkregen als de batterij wordt opgeladen wanneer the air temperature is between 65°F and 75°F (18–24°C). DO NOT charge the battery pack in air temperature below +40°F (+4.5°C), or above +105°F (+40.5°C). This is important en voorkomt ernstige schade aan de accu.

2. De lader en het batterijpakket kunnen warm worden tijdens het opladen. Dit is normaal en duidt niet op een probleem. Om het afkoelen van het batterijpakket na gebruik te vergemakkelijken, moet u de lader of het batterijpakket niet in een warme omgeving plaatsen, zoals in een metalen schuur of een ongeïsoleerde aanhanger.

3. Als de accu niet goed oplaadt: a) Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten; b) Controleer of het stopcontact is aangesloten op a light switch which turns power off when you doe de lichten uit; c)

Verplaats de oplader en de batterij naar een locatie waar de omgevingstemperatuur laag is. approximately 65°F–75°F (18–24°C);

d) Als de oplaadproblemen aanhouden, breng dan het gereedschap, de accu en de lader naar uw plaatselijke servicecentrum.

1. De batterij moet worden opgeladen when it fails to produce sufficient power on taken die voorheen eenvoudig uitvoerbaar waren. NIET VERDER gebruiken onder deze omstandigheden.

Volg de oplaadprocedure. U kunt ook een gedeeltelijk gebruikt pakket opladen

whenever you desire with no adverse affect op het batterijpakket.

1. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalsplinters, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt van de laderholtes worden gehouden. Haal de stekker van de lader altijd uit het stopcontact als er geen batterijpakket in de holte zit. Haal de stekker van de lader uit het stopcontact voordat u probeert schoon te maken.

2. De oplader mag niet worden ingevroren en mag niet in water of een andere vloeistof worden ondergedompeld.

WAARSCHUWING: Gevaar voor schokken. Laat geen vloeistof in de lader komen.

Er kan een elektrische schok ontstaan.

WAARSCHUWING: Brandgevaar. Dompel de batterij niet onder in een vloeistof en laat geen vloeistof in de batterij komen.

Probeer nooit om welke reden dan ook de batterij te openen. Als de plastic behuizing van de batterij breekt of scheurt, breng deze dan terug naar een servicecentrum voor recycling.

OPSLAGADVIEZEN

1. De beste bewaarplaats is een koele en droge plek, uit de buurt van direct zonlicht en overmatige hitte of kou.

2. Voor een optimale opslag is het raadzaam om een volledig opgeladen accu op een koele, droge plaats te bewaren, buiten de oplader.

OPMERKING: Batterijpakketten mogen niet volledig leeg worden opgeslagen. Het batterijpakket moet worden opgeladen voor gebruik.

BEOOGD GEBRUIK

Deze schroevendraaier is ontworpen voor professionele bevestigingstoepassingen. NIET gebruiken onder wet conditions or in presence of flammable

Dit is een professioneel elektrisch gereedschap. NIET DOEN Laat kinderen niet in aanraking komen met het gereedschap. Wanneer onervaren operators dit gereedschap gebruiken, is toezicht vereist.

DODE SPINDELACTIE

Alle schroefmachines voor gipsplaat hebben een dode spindeluitgang, zodatbevestigingsmiddelen eenvoudig op het aandrijfaccessoire kunnen worden Koppelingen worden uit elkaar gehouden door eelichte veerdruk waardoor de aandrijfkoppeling kan draaien zonder de aangedreven koppeling te draaien en accessory. When sufficient

forward er druk op de eenheid wordt uitgeoefend, de koppelingen grijpen in en draaien de spindel en accessoires. Een omkeerschakelaar maakt het

Mogelijkheid om zowel rechts- als linkshandige bevestigingsmiddelen los of vast te draaien.

Variabele snelheidsschakelaar (Fig. A)

Om het gereedschap "AAN" te zetten, knijpt u de trekkerschakelaar 7 in. Om het gereedschap "UIT" te zetten, laat u de trekker los. Uw gereedschap is uitgerust met een variabele snelheidsschakelaar waarmee u de beste snelheid voor een bepaalde toepassing kunt selecteren. Hoe verder u de trekker overhaalt, hoe sneller het gereedschap zal werken.

VERGRENDELKNOP

Om de schakelaar in de AAN-positie te vergrendelen voor continu gebruik, drukt u op de trekkerschakelaar 7 en duwt u de vergrendelingsknop 9 omhoog. . De tool blijft draaien. Om de

en laat de trekker één keer los. Controleer voordat u het gereedschap gebruikt (elke keer) of het vergrendelingsknopontgrendelingsmechanisme vrij werkt.

LET OP: Zorg ervoor dat u het vergrendelingsmechanisme ontgrendelt voordat u de accu uit het gereedschap verwijdert. Als u dit niet doet, start het gereedschap direct de volgende keer dat de accu wordt geplaatst. Dit kan leiden -tot schade of letsel.

Vooruit-/achteruitbedieningshendel (Fig. A)

Een vooruit-/achteruitbedieningshendel 8 bepaalt de richting van het gereedschap en dient tevens als

lock-off.

Om de voorwaartse rotatie te selecteren, laat u de trekkerschakelaar los en drukt u op de vooruit-/achteruithendel aan de rechterkant van het gereedschap.

Om achteruit te selecteren, laat u de trekkerschakelaar 7 los

en drukt u op de vooruit-/achteruitbedieningshendel aan de linkerkant van het gereedschap. Het midden

stand van de bedieningshendel vergrendelt de trekkerschakelaan in 7 the off position.

Zorg ervoor dat u de trekker loslaat wanneer u de positie van de bedieningsknop verandert.

OPMERKING: als u de draairichting verandert, hoort u mogelijk een klik bij het opstarten. Dit is normaal en duidt niet op een probleem.

Werklamp (Fig. A)

Er is een werklamp 10 op de voet van het gereedschap. De werklamp wordt geactiveerd wanneer de trekkerschakelaar wordt ingedrukt en zal

triggerschakelaar wordt losgelaten. Als de triggerschakelaar ingedrukt blijft, blijft de werklamp branden.

LET OP: De werklamp is bedoeld om het directe werkoppervlak te verlichten en is niet bedoeld om be used as a flashlight. Riemhaak (Fig. A)

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, mag u het gereedschap NIET boven uw hoofd ophangen of voorwerpen aan de riemhaak hangen. Hang de riemh van het gereedschap ALLEEN aan een werkriem.

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verkleinen, dient u ervoor te zorgen dat de schroef waarmee de riemhaak vastzit, goed vast

BELANGRIJK: Gebruik bij het bevestigen of vervangen van de riemhaak 11 alleen de meegeleverde schroef. Zorg ervoor dat u de schroef stevig vastdraait. De riemhaak 11 kan aan beide kanten van het gereedschap worden bevestigd met alleen de meegeleverde schroef, voor links- of rechtshandige gebruikers. Als de haak helemaal niet gewenst is, kan deze van het gereedschap worden verwijderd. Om de riemhaak te verplaatsen, verwijdert u de schroef die hem op zijn plaats houdt en monteert u hem vervolgens aan de andere kant weer. Zorg ervoor dat u de schroef stevig vastdraait.

SYMBOLEN

On the product, the rating label and within these instructions you will find among others the volgende symbolen en afkortingen. Maak uzelf ermee vertrouwd om gevaren zoals persoonlijk letsel en schade aan eigendommen te verminderen.

V~	Volt, (wisselspanning)	A	Ampère
Hertz	Hertz	W	Watt
mijn	Notulen	- of wisselstroom	Wisselstroom
	Gelijkstroom		Klasse I-constructie (geaard)
[WXSC]	sel- of gelijkstroom		Klasse II-constructie (dubbel geïsoleerd)
n0	Geen laadsnelheid	/min of min-1	per minuut
BPM	Slagen per minuut	N	Nominale snelheid
IPM	Impacten per minuut	Toerental	Omwentelingen per minuut
	Aardingsklem	sfpm	Oppervlakte voet per minuut
dB(A)	Decibel (A-classificatie)	m/s^2	Meter per seconde in het kwadraat
kg	Kilogram	mm	Millimeter
°C	graden Celsius	SPM	Slagen per minuut
	Veiligheidswaarschuwingssymbool

Vastzetten/vastzetten of beveiligen.

Opmerking.

Lees de instructies.

Draag een oogbescherming.

Draag beschermende handschoenen.

Koppel het los van de stroomvoorziening vóór montage, reiniging, afstelling, onderhoud, opslag en transport.

Het product voldoet aan de geldende Europese richtlijnen en er is een conformiteitsbeoordelingsmethode voor deze richtlijnen uitgevoerd.

Alleen voor gebruik in droge binnenruimtes.

Controleer de accu vóór montage, reiniging, afstelling, onderhoud, opslag en transport.

Gooi de batterij niet in rivieren en dompel ze niet onder in water.

Stel de batterij niet bloot aan hitte boven 40°C. Laad de batterij niet op en bewaar deze niet onder 0°C (32°F) en boven 40°C (104°F).

Ontgrendelen/losmaken.

Let op/Waarschuwing.

Draag gehoorbescherming.

Draag een stofmasker.

Draag beschermende, slipvaste schoenen.

Dit product heeft beschermingsklasse II. Dat wil zeggen dat het voorzien is van een verbeterde of dubbele isolatie.

WEEE-symbol. Afgedankte elektrische producten mogen niet met het huishoudelijk afval worden weggegooid. Recycle waar faciliteiten aanwezig zijn. Neem contact op met uw lokale overheid of plaatselijke winkel voor recyclingadvies.

Doorgestreepte prullenbak. Batterijen en batterijpakketten mogen niet met het huishoudelijk afval worden weggegooid. Recyclen is toegestaan waar faciliteiten aanwezig zijn. Informeer bij uw lokale overheid of plaatselijke winkel naar recyclingadvies.

Do not dispose of battery packs in fire. Ze zullen ontploffen en verwondingen veroorzaken.

Rook niet in de werkruimte, rond het product en in de buurt van flammable materials!

Open flames in the work area, around het product en in de buurt van flammable materials are prohibited!

WERKING

WAARSCHUWING: Om het risico op

injury, turn unit off and disconnect it van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen doet of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroor

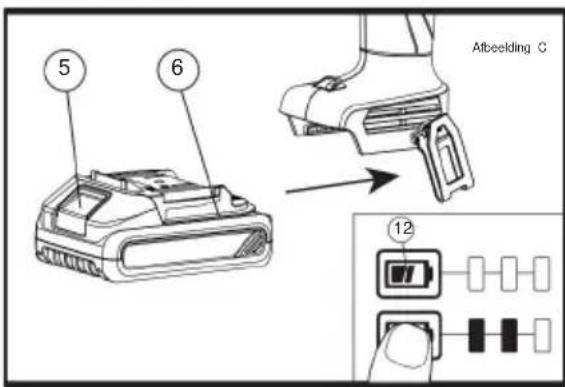

INSTALLEREN EN VERWIJDEREN VAN DE BATTERIJ (Fig. C)

5 6 Atbeelding C 12

OPMERKING: Voor het beste resultaat moet u ervoor zorgen dat de accu volledig is opgeladen.

Om de accu 6 in de handgreep van het gereedschap te plaatsen, lijnt u de accu uit met de rails in de handgreep van het gereedschap en schuift u deze in de daarvoor bestemde positie.

in het gereedschap zitten en zorg ervoor dat het niet losraakt.

Om de accu uit het gereedschap te verwijderen, drukt u op de ontgrendelingsknop 5 and firmly pull the accu uit de handgreep van het gereedschap. Plaats het in de lader zoals beschreven in het gedeelte over de lader in deze handleiding. Knijp drie seconden lang op de trekker van het gereedschap om de lichte elektrische lading die zich mogelijk nog in het gereedschap bevindt, te laten verdwijnen. Het werklicht kan even aangaan.

BRANDSTOFMETERACCU'S (Fig. C)

Sommige batterijpakketten bevatten een brandstofmeter die bestaat uit drie groene ledlampjes die geeft het resterende laadniveau in de batterij aan

Om de brandstofmeter te activeren, houdt u de brandstofmeterknop 12 ○.

ingedrukt. Een combinatie van de drie groene LED-lampjes gaat branden om het resterende laadniveau aan te geven. Wanneer het laadniveau in de batterij onder de bruikbare limiet ligt, gaat de brandstofmeter niet branden en moet de batterij worden opgeladen.

OPMERKING: De brandstofmeter is slechts een indicatie van de lading die nog op het accupakket zit. Het is niet

geven de functionaliteit van het gereedschap aan en kunnen variëren op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.

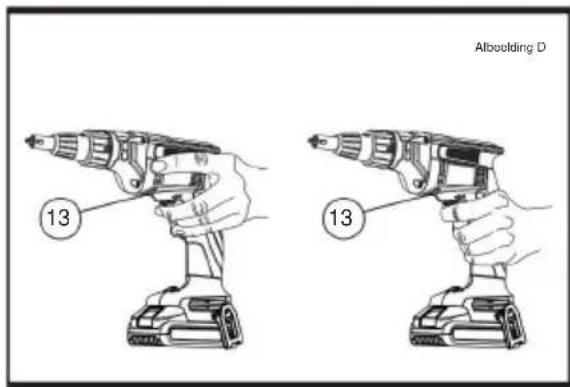

JUISTE HANDPOSITIE (Fig. D)

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verkleinen, dient u ALTIJD uw handen in de juiste positie te plaatsen, zoals weergegeven in Afb. D. Voor een juiste handpositie moet u één hand op de achterste handgreep plaatsen. Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd 13

Albeelding D 13 13

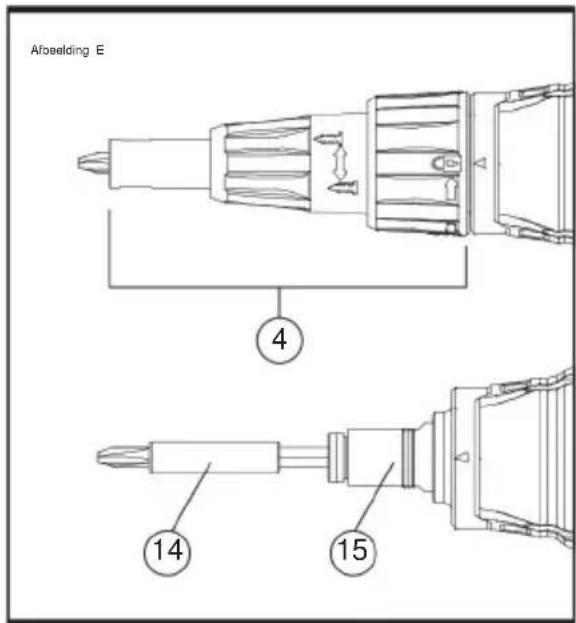

BITHOUDERS VERWISSELEN (Fig. E)

1. Draai de borgring 3 1/4 slag om de neuskegel van de tandwielkast te ontgrendelen.

2. Trek neuskegel 4 ○ off of gear case.

3. Om te verwijderen:

a) Pak de bithouder 14 vast. b)

Duw deze in de tandwielkast door de huls 15 in te drukken.

c) Draai de.

bithouder totdat de koppeling aangrijpt.

d) Terwijl u de huls ingedrukt houdt, trekt u de bithouder eruit.

1. Duw en draai de nieuwe bithouder in de tandwielkast, waarbij u de huls indrukt, totdat de kogel

Het slot klikt vast in de groef van de bithouder.

1. Plaats neuskegel 4 terug op de tandwielkast en draai de kraag een kwartslag totdat de pijl op de tandwielkast op het slotsymbool op de kraag staat.

VERANDEREN VAN DE BITPUNT (Fig. E)

1. Draai de borgring 3 1/4 slag om de neuskegel van de tandwielkast te ontgrendelen.

2. Trek neuskegel 4 ○ off of gear case.

3. Gebruik een tang om de versleten bit te verwijderen en een nieuwe bitpunt te installeren.

DIEPTE AANPASSING

Volg de afbeelding op de kraag om de bevestigingsdiepte te vergroten of te verkleinen. Om de schroef dieper in het werkstuk te plaatsen, draait u de afstelkraag naar rechts. Om de schroef hoger in het werkstuk te plaatsen, draait u de afstelkraag naar links.

SCHROEVEN (Fig. A)

- Voor het beste resultaat houdt u de schroefmachine met uw hand direct in lijn met de bevestiging en drukt u met de laatste druk op de schakelaar voor variabele snelheid.

one or two fingers of the hand. This reduces de kans dat de schroef van het aandrijfaccessoire afglijdt wanneer er druk wordt uitgeoefend.

- Om de bevestiging aan te drijven, plaatst u deze op de bit, drukt u op de variabele snelheidsschakelaar en duwt u de bevestiging met een vloeiende, continue beweging in het werkstuk. Wanneer de bevestiging op zijn plaats zit, wordt de koppeling automatisch ontkoppeld.

1. Plaats de bitpunt in de bithouder.

2. Pas de dieptebepaler 1 aan. 3. Controleer of de rotatie correct is, start de schroefmachine en plaats de schroef op de bit.

3. Neem contact op met het werkoppervlak en oefen voorwaartse druk uit om de schroef aan te drijven totdat de dieptezoeker contact maakt met het werkoppervlak. De schroevendraaier ratelt automatisch en maakt de bit los van de schroef.

4. Deze dieptegevoelige schroefmachine is geschikt voor het indraaien van gipsplaatschroeven.

VOOR DEZE DIEPTEGEVOELIGE KOPPELING, ONTHOUD HET VOLGENDE:

- De bit draait niet totdat er druk op de unit wordt uitgeoefend. Druk om te koppelen.

- De trekkerschakelaar kan niet worden ingedrukt tenzij het gereedschap in de vooruit- of achteruitstand staat.

ONDERHOUD

WAARSCHUWING: Om het risico op injury, turn unit off and disconnect it

van de stroombron voordat u accessoires installeert en verwijdert, voordat u aanpassingen doet of wanneer u reparaties uitvoert. Een onbedoelde start kan letsel veroorzaken.

SCHOONMAAK

WAARSCHUWING: Blaas vuil en stof uit alle luchtroosters met schone, droge lucht, ten minste eenmaal per week. Om het risico op oogletsel te minimaliseren, moet u altijd ANSI Z87.1-goedgekeurde oogbescherming dragen wanneer u dit doet.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere agressieve chemicaliën om de niet-metalen onderdelen van het gereedschap te reinigen. Deze chemicaliën kunnen de kunststof materialen die in deze onderdelen worden gebruikt verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

REINIGINGSINSTRUCTIES VOOR DE OPLADER

WAARSCHUWING: Gevaar voor schokken. Haal de lader uit het stopcontact voordat u hem schoonmaakt.

Vuil en vet kunnen van de buitenkant van de lader worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen.

NEUSKEGELONDERHOUD (Fig. A, E)

Als de neuskegel 4 moeilijk te draaien is, kan deze vervuild zijn met gipsplaatstof.

1. Verwijder de neuskegel van het gereedschap.
2. Spoel grondig af met warm water terwijl u zowel de schroefdiepte-instelring 2 als de borgring 3 draait. Gebruik nooit

olie of oplosmiddelen.

1. Droog de neuskegel volledig voordat u deze weer op het gereedschap bevestigt.

ACCESSOIRES

not getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn.

Om het risico op letsel te beperken, mogen alleen de aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen meerprijs verkrijgbaar bij uw plaatselijke dealer of geautoriseerd servicecentrum.

REPARATIES

WAARSCHUWING: Om de VEILIGHEID van het product te garanderen en BETROUWBAARHEID, reparaties, onderhoud en

afstellingen (inclusief reparaties aan het netsnoer en inspectie en vervanging van de borstel, indien van toepassing) dienen te worden uitgevoerd door een servicecentrum van de fabriek of een geautoriseerd servicecentrum.

Gebruik altijd identieke vervangingsonderdelen.

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren bevoegdheid om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een

Digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen

garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product veroorzaakt schadelijke interferentie met radio of televisie

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het product is aangesloten. ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Two empty rectangular boxes with no text, numbers, or symbols inside.

VEVOR®

TOUGH TOOLS, HALF PRICE
