Producttype	Momentschroevendraaier (koppel-schroevendraaier)
Merk	Vevor
Model	RTD-10-50in.lbB
Koppelbereik	10 tot 50 in·lb (inch-pounds)
Nauwkeurigheid	± 5 % van de volle schaal (FS)
Instellingsstap	5 lbf·in
Aandrijvingsmaat	1/4 inch (6,35 mm) zeskant
Inclusief bits	22 stuks in S2 en CrV staal
Breekstaaf	1 stuks inbegrepen
Alarmfunctie	Activeert een hoorbaar signaal ("klik") en een handtrilling wanneer het vooringestelde koppel wordt bereikt
Rotatierichting	Alleen linksom (losdraaien) voor het afgaan, geschikt voor linksdraaiend vastdraaien
Koppelvoorinstelling	Ja, via een gegradueerde ring met hoofd- en hulpschaal
Lichaamsmateriaal	Gesmeed aluminiumlegering
Aanbevolen gebruik	Aandraaien van schroeven op precisie-instrumenten, elektronische schakelingen, enz.
Onderhoud	Na gebruik het koppel terugzetten naar nul; niet demonteren; contact met zuren of corrosieve gassen vermijden
Veiligheid	Niet gebruiken als ander gereedschap; niet kracht uitoefenen na het afgaan; lees de handleiding voor gebruik
Fabrikant	Shanghai Muxin Muye Youxian Gongsi (Shanghai, China)
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - RTD-10-50in.lbB Vevor

Hoe stel ik het koppel in op de momentschroevendraaier Vevor RTD-10-50in.lbB?

Houd het vaste deel van de schroevendraaier met éÉn hand vast en draai met de andere hand de ring met de klok mee om de schaalverdeling te verplaatsen. Pas aan totdat de hoofd- en hulpschaallijnen overeenkomen met de gewenste koppelwaarde. Laat de ring los om de instelling te vergrendelen.

Wat betekent de klik en trilling tijdens het vastdraaien?

De hoorbare klik en trilling in de hand geven aan dat het aandraaikoppel de vooringestelde waarde heeft bereikt. U moet dan stoppen met kracht uitoefenen om te voorkomen dat u te vast draait.

Kan ik deze schroevendraaier met de klok mee gebruiken (rechtsom vastdraaien)?

Nee, dit model is alleen ontworpen om te werken in de richting tegen de klok in (linksom). Het is bedoeld voor het vastdraaien van schroeven met linksdraaiend schroefdraad of voor specifieke toepassingen waarbij het afgaan plaatsvindt bij losdraaien.

Welke bits worden meegeleverd met het model RTD-10-50in.lbB?

De set bevat 22 schroevendraaierbits van S2 en CrV staal, evenals een breekstaaf. De bits bestrijken verschillende maten en profielen voor gleufschroeven, kruiskop, Torx, enz. (raadpleeg de gedetailleerde lijst in de handleiding).

Hoe onderhoud ik de momentschroevendraaier?

Na elk gebruik de koppelwaarde terugzetten naar nul (minimale stand). Demonteer het gereedschap nooit, want dit kan de nauwkeurigheid aantasten. Bewaar het op een droge plaats, uit de buurt van zuren en corrosieve gassen. Gebruik alleen geschikte bits.

Wat is de nauwkeurigheid van dit gereedschap?

De nauwkeurigheid is ± 5 % van de volle schaal (FS). Bijvoorbeeld, bij 50 in·lb is de tolerantie ± 2,5 in·lb. Het is in de fabriek gekalibreerd en mag niet worden gedemonteerd.

Kan ik een verlengstuk of adapter gebruiken?

Ja, u kunt een breekstaaf aan de achterkant van de schroevendraaier bevestigen als u meer hefboom nodig heeft. Voor de modellen RTD-10-70in.lb en RTD-20-70in.lb worden specifieke adapters meegeleverd.

Hoe weet ik of de schroevendraaier correct is gekalibreerd?

Het gereedschap is in de fabriek gekalibreerd en heeft geen herkalibratie door de gebruiker nodig. Als u een nauwkeurigheidsprobleem vermoedt, neem dan contact op met de klantenservice via www.vevor.com/support.

Wat zijn de essentiële veiligheidsmaatregelen?

Lees de handleiding zorgvuldig voor gebruik. Gebruik het gereedschap niet om te slaan of als hefboom. Stop bij het hoorbare signaal. Draag geen losse kleding die kan blijven haken. Draag indien nodig een veiligheidsbril.

Is deze schroevendraaier geschikt voor doe-het-zelf werk of alleen professioneel?

Het is geschikt voor beide, met name voor het nauwkeurig vastdraaien van schroeven op precisie-instrumenten, printplaten of delicate mechanische assemblages. Het bereik van 10 tot 50 in·lb maakt het ideaal voor lichte tot middelzware toepassingen.

GEBRUIKSAANWIJZING RTD-10-50in.lbB Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

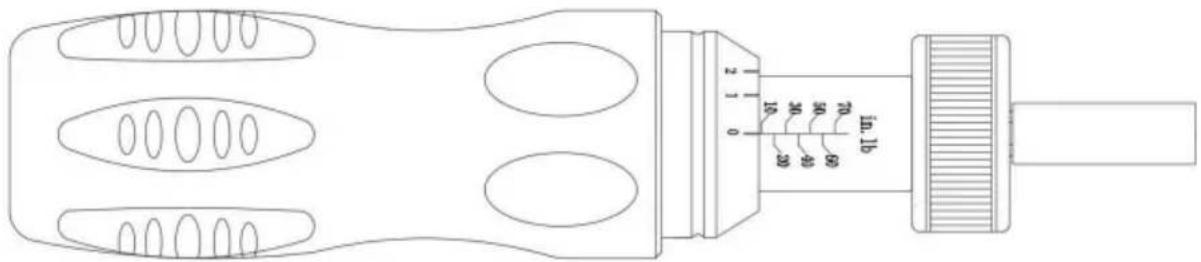

MOMENTSCHROEVENDRAAIER

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de Lees de gebruiksaanwijzing zorgvuldig door.

Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort

voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden een ongeluk. Om het risico op letsel, brand of elektrocutie te verminderen, dient u altijd de onderstaande aanbevelingen op te volgen.

tot

WARNING!

1. Dit product is alleen geschikt voor het aandraaien en testen binnen de kalibratiebereik.
2. Gebruik geen harde stoten tijdens het gebruik.
3. Het is absoluut niet toegestaan om dit als ander gereedschap te gebruiken.
4. De starter "kada". Blijf geen kracht zetten na het alarm.
5. De gemeten waarde van dit product is gecorrigeerd en is niet toegestaan om het privé te demonteren, om meetfouten te voorkomen nauwkeurigheid.
6. Na gebruik moet de koppelwaarde op nul worden afgesteld om de De precisie van de schroevendraaier en het verlengen van de levensduur.
7. Dit product mag niet in contact komen met zuren, alkaliën en bijtende stoffen. gassen.
8. Als u deze gereedschappen niet met de hand kunt draaien, kunt u een naverbrander installere de staart van de koppelaandrijving.

1 PRODUCT OVERZICHTEN

Vooraf ingestelde momentsleutels van topkwaliteit worden gebruikt om werkstukken vast te draaien om aan het koppel te voldoen

vereisten. Het product werkt tegen de klok in en kan het koppel vooraf instellen

waarden. Als de ingestelde waarde stationair draait voorbij de ingestelde waarde, kan de draadaanscherping

bij voorkeur geregeld. Het is geschikt voor precisie-instrument schroefvergrendeling, circuit

plaatbevestiging, enz., die hoge eisen stellen aan de schroefbevestiging en hoge

vereisten voor vergrendelingsprecisie. Veel gebruikt in een verscheidenheid aan elektrische, lichte

industrie, machinebouw, wetenschappelijk onderzoek en andere

industrieën.

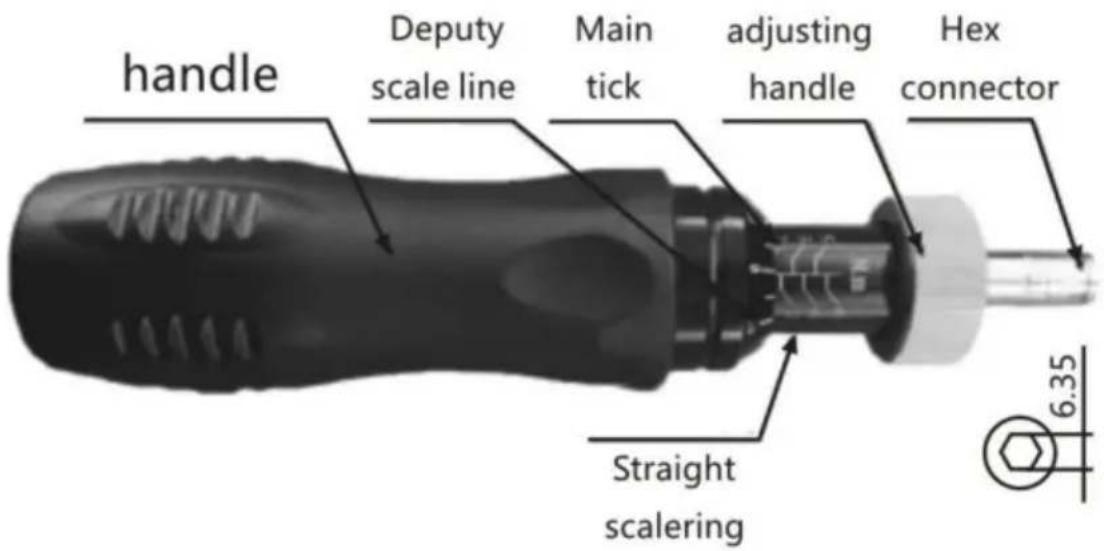

2 Productstructuur

1. De koppelwaarde kan vooraf worden ingesteld en heeft een hoorbaar alarmsignaal. Wanneer de het aanhaalmoment van de bevestiging de vooraf ingestelde momentwaarde bereikt, kan het automatisch een signaal "kada" uitzenden, vergezeld van duidelijke handvibraties.

geeft aan dat het werk voltooid is. Nadat de kracht is verwijderd, wordt elk gerelateerd onderdeel wordt automatisch gereset.

1. Automatische omschakeling in de omgekeerde richting, eenvoudig te gebruiken in beide richtingen.

2. Door de schaalcirkel en het schaalwiel te gebruiken, is de schaallijn duidelijk af te lezen en nauwkeurig.

3. 1. Het smeden van aluminiumlegeringsmateriaal is duurzaam en heeft een lange levensduur.

4 PRODUCTPARAMETERS

4.1 Model:RTD-10-50in.IbB

1) Bereik en precisie: 10\~50in.lb (±5%)FS

2) Toename: 5 lbf.in

3) Stuurprogrammagrootte: 1/4 inch

4) Schroevendraaierbit Materiaal en hoeveelheid: S2/CrV; 22 stuks;

5) Breekstang: 1st

4.2 Model: RTD-10-70in.lb 1) Bereik

en precisie: 10\~70in.lb (±5%)FS 2) Verhoging: 1 lbf.in 3)

Schroevendraaiergrootte:

1/4inch 4) Schroevendraaierbit

Materiaal en hoeveelheid: S2/CrV; 13st; 5) Breekstang: 1st 6) 1/4" naar

1/4" adapter: 1st

4.3 Model:RTD-20-70in.lb

1) Bereik en precisie: 20\~70in.lb (±5%)FS 2) Verhoging: 2

lbf.in 3) Schroevendraaiergrootte:

1/4inch 4) Schroevendraaierbit

Materiaal en hoeveelheid: S2/CrV; 16st; 5) Verlengstang: 1st 6)

Breekstang: 1st

5 Hoe te gebruiken

Stap 1:

Stel de koppelwaarde van de schroevendraaier in op basis van het vereiste koppel wanneer de bevestiging wordt vastgedraaid. Wanneer de koppelwaarde vooraf is ingesteld, houdt u eerst het handgedeelte vast, houdt u het handwiel vast met de andere hand en beweegt u het naar de rechte cirkel. Druk op de richting en pas het handwiel vervolgens met de klok mee aan om de lineaire schaalring te ma Laat de waarde van de hoofdschaallijn en de subschaallijn de vereiste koppelwaarde bereiken en laat vervolgens het instelhandwiel los. De vooraf ingestelde koppelwaarde is bereikt.

Stap 2:

Selecteer de batchkop uit het accessoire, afhankelijk van de kopvorm van het bevestigingsmiddel, en plaats deze in de zeskantverbinding van de schroevendraaier (als er geen geschikte batchkop in het hulpstuk zit, kan de batchkop zelfstandig worden verwerkt).

De grootte van de zeskantverbinding is zoals weergegeven in de bovenstaande afbeelding. (Zie afbeelding).

Stap 3:

Plaats de batchkop van de overeenkomstige specificatie op de schroevendraaier, lijn de bit uit met de hendel op de bevestiging en draai de

schroevendraaier totdat het aanhaalmoment van de bevestiging de ingestelde waarde bereikt waarde, en het stationair draaien van de schroevendraaier treedt op. Tegelijkertijd is het vergezeld van duidelijke handtrillingen, wat aanzet tot het voltooien van de operatie.

Stap 4:

Als u het gereedschap langere tijd niet gebruikt, zet u het vinkje op de minimale koppelwaarde.

Fabrikant: Shanghaiimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730
