RTD-10-50in.lbB - Wkrętarka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Klucz dynamometryczny (wkrętarka momentowa)
Marka	Vevor
Model	RTD-10-50in.lbB
Zakres momentu	10-50 in·lb (funty-cal)
Dokładność	±5% pełnej skali (FS)
Skok regulacji	5 lbf·in
Rozmiar napędu	1/4 cala (6,35 mm) sześciokątny
Końcówki w zestawie	22 sztuki ze stali S2 i CrV
Drążek do odkręcania	1 sztuka w zestawie
Funkcja alarmowa	Wyzwala sygnał dźwiękowy („kliknięcie”) i wibrację ręczną po osiągnięciu ustawionego momentu.
Kierunek obrotu	Tylko kierunek przeciwny do ruchu wskazówek zegara (odkręcanie) do zadziałania, odpowiedni do dokręcania w lewo.
Wstępne ustawienie momentu	Tak, przez pokrętło z podziałką główną i pomocniczą
Materiał obudowy	Stop aluminium kuty
Zalecane zastosowanie	Dokręcanie śrub w przyrządach precyzyjnych, obwodach elektronicznych itp.
Konserwacja	Po użyciu ustawić moment na zero; nie demontować; unikać kontaktu z kwasami i gazami korozyjnymi.
Bezpieczeństwo	Nie używać jako inne narzędzie; nie forsować po zadziałaniu; przeczytać instrukcję przed użyciem.
Producent	Shanghai Muxin Muye Youxian Gongsi (Szanghaj, Chiny)
Wsparcie techniczne	www.vevor.com/support

Często zadawane pytania - RTD-10-50in.lbB Vevor

Jak ustawić moment na kluczu dynamometrycznym Vevor RTD-10-50in.lbB?

Trzymaj część nieruchomą klucza jedną ręką, a drugą przekręcaj pokrętło zgodnie z ruchem wskazówek zegara, aby przesunąć tarczę. Reguluj, aż linie skali głównej i pomocniczej pokryją się z żądaną wartością momentu. Zwolnij pokrętło, aby zablokować ustawienie.

Co oznacza kliknięcie i wibracje podczas dokręcania?

Dźwięk kliknięcia i wibracja w ręce oznaczają, że moment dokręcania osiągnął ustawioną wartość. Należy wówczas zaprzestać przykładania siły, aby uniknąć nadmiernego dokręcenia.

Czy mogę używać tego klucza w kierunku zgodnym z ruchem wskazówek zegara (dokręcanie w prawo)?

Nie, ten model jest zaprojektowany do pracy tylko w kierunku przeciwnym do ruchu wskazówek zegara. Jest przeznaczony do dokręcania śrub z gwintem lewoskrętnym lub do specjalnych zastosowań, w których zadziałanie następuje przy odkręcaniu.

Jakie końcówki są dostarczane z modelem RTD-10-50in.lbB?

Zestaw zawiera 22 końcówki wkrętaków ze stali S2 i CrV, a także drążek do odkręcania. Końcówki obejmują różne rozmiary i profile do śrub z nacięciem, krzyżakowych, Torx itp. (szczegółowa lista w instrukcji).

Jak konserwować klucz dynamometryczny?

Po każdym użyciu ustaw wartość momentu na zero (położenie minimalne). Nigdy nie demontuj narzędzia, ponieważ może to wpłynąć na dokładność. Przechowuj w suchym miejscu, z dala od kwasów i gazów korozyjnych. Używaj tylko odpowiednich końcówek.

Jaka jest dokładność tego narzędzia?

Dokładność wynosi ±5% pełnej skali (FS). Na przykład przy 50 in·lb tolerancja wynosi ±2,5 in·lb. Jest skalibrowany fabrycznie i nie należy go demontować.

Czy mogę używać przedłużki lub adaptera?

Tak, można zamontować drążek do odkręcania z tyłu klucza, jeśli potrzebujesz większej dźwigni. Dla modeli RTD-10-70in.lb i RTD-20-70in.lb dostarczane są specjalne adaptery.

Jak sprawdzić, czy klucz jest prawidłowo skalibrowany?

Narzędzie jest skalibrowane fabrycznie i nie wymaga ponownej kalibracji przez użytkownika. Jeśli podejrzewasz błąd dokładności, skontaktuj się z serwisem posprzedażowym przez www.vevor.com/support.

Jakie są podstawowe środki bezpieczeństwa?

Przeczytaj uważnie instrukcję przed użyciem. Nie używaj narzędzia do uderzania ani jako dźwigni. Zatrzymaj się po sygnale dźwiękowym. Nie noś luźnej odzieży, która mogłaby się zaczepić. W razie potrzeby załóż okulary ochronne.

Czy ten klucz nadaje się do prac majsterkowiczów, czy tylko profesjonalnych?

Nadaje się do obu, szczególnie do precyzyjnego dokręcania śrub w przyrządach precyzyjnych, płytkach drukowanych lub delikatnych zespołach mechanicznych. Zakres 10-50 in·lb czyni go idealnym do lekkich i średnich zastosowań.

INSTRUKCJA OBSŁUGI RTD-10-50in.lbB Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

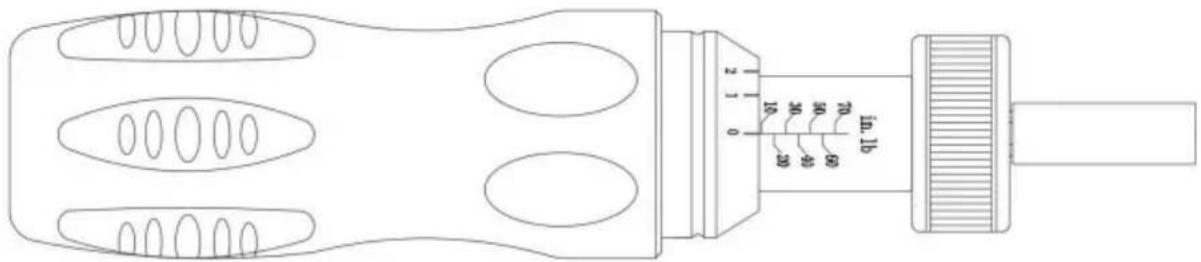

WKREĄTAK DYNAMOMETRYCZNY

INSTRUKCJA OBSŁUGI

MODEL: RTD-10-50in.IbB / RTD-10-70in.Ib / RTD-20-70in.Ib

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

WKRETAK DYNAMOMETRYCZNY

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, oznacza rodzaj środek ostrożności, ostrzeżenie lub niebezpieczeństwo. Zignorowanie tego ostrzeżenia może prowadzić do wypadek. Aby zmniejszyć ryzyko obrażeń, pożaru lub porażenia prądem, zawsze postępuj zgodnie z zaleceniami podanymi poniżej.

WARNING!

1. Produkt ten nadaje się wyłącznie do dokręcania i testowania w zakres kalibracji.
2. Nie należy stosować silnych uderzeń podczas użytkowania.
3. Absolutnie nie wolno używać go jako innych narzędzi.
4. Rozrusznik „kada”. Nie należy kontynuować stosowania siły po alarmie.
5. Wartość zmierzona tego produktu została skorygowana i nie jest możliwość jego prywatnego demontażu, aby uniknąć błędów pomiarowych dokładność.
6. Po użyciu należy ustawić wartość momentu obrotowego na zero, aby utrzymać precyzję śrubokręta i przedłuża jego żywotność.
7. Produkt nie powinien mieć kontaktu z kwasami, zasadami i substancjami żrącymi. gazy.
8. Jeśli nie możesz obrócić tych narzędzi ręcznie, możesz zainstalować na nich dopalacz. ogon sterownika momentu obrotowego.

1 PRZEGLĄD PRODUKTU

Do dokręcania elementów obrabianych w celu uzyskania wymaganego momentu obrotowego stosuje się najwyższej jakości wstępnie ustawione wkrętaki z momentem obrotowym wymagania. Produkt działa przeciwnie do ruchu wskazówek zegara i może wstępnie ustawić moment obrotowy wartości. Jeśli wartość ustawiona jest poza wartością ustawioną, dokręcanie gwintu może być kontrolowane preferencyjnie. Nadaje się do precyzyjnego blokowania śrub instrumentów, obwodów mocowania płyt itp., które mają wysokie wymagania dotyczące blokowania śrub i wysokiej wymagania dotyczące precyzji blokowania. Szeroko stosowane w różnych urządzeniach elektrycznych, lekkich przemysł, produkcja maszyn, struktura badań naukowych i inne branże.

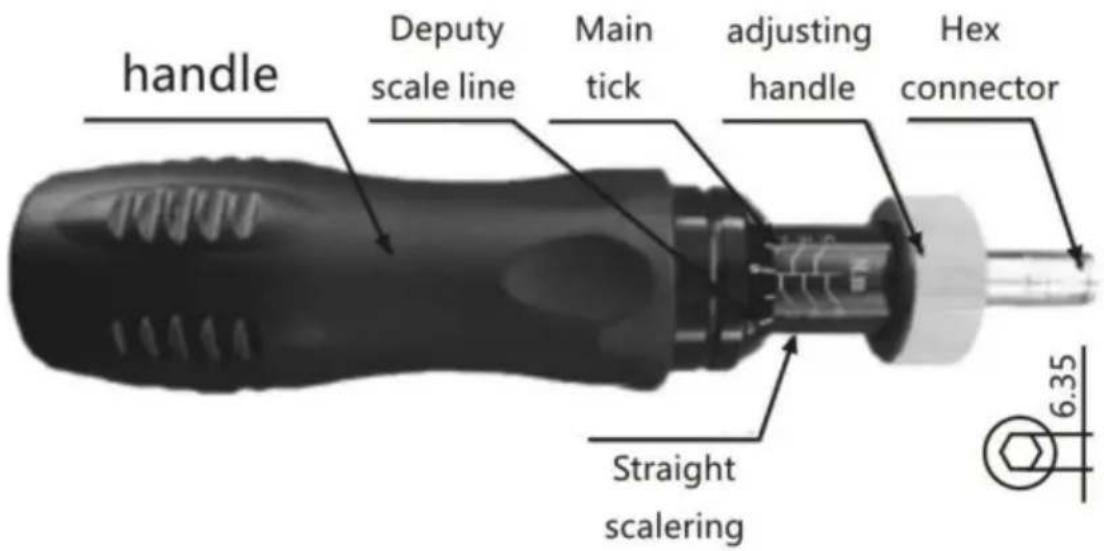

2 Struktura produktu

3 Charakterystyka funkcjonalna

1. Wartość momentu obrotowego można ustawić wstępnie i ma ona dźwiękowy sygnał alarmowy. Gdy moment dokręcania elementu złącznego osiągnie zadaną wartość momentu obrotowego, można automatycznie emituje sygnał „kada”, któremu towarzyszy wyrażna wibracja dłoni, wskazując, że praca jest ukończona. Po usunięciu siły każda powiązana część jest automatycznie resetowany.
2. Automatyczne przełączanie w kierunku odwrotnym, łatwe w użyciu w obu kierunkach.
3. Używając okręgu skali i koła skali, odczyt linii skali jest wyraźny i dokładny.
4. 1. Odkuwki ze stopu aluminium są trwałe i mają długą żywotność.

4 PARAMETRY PRODUKTU

4.1 Model:RTD-10-50in.lbB

1) Zakres i precyzja: 10\~50in.lb (±5%)FS
2) Przyrost: 5 lbf.in
3) Rozmiar sterownika: 1/4 cala
4) Materiał i ilość bitów wkrętakowych: S2/CrV; 22 szt.;
5) Listwa łamana: 1 szt.

4.2 Model: RTD-10-70in.lb 1)

Zakres i precyzja: 10\~70in.lb (±5%)FS 2) Przyrost: 1 lbf.in

3) Rozmiar sterownika: 1/4

cala 4) Materiał końcówki

wkrętaka i ilość: S2/CrV; 13 szt.; 5) Łamacz: 1 szt. 6) Adapter 1/4" do

1/4": 1 szt.

4.3 Model:RTD-20-70in.lb

1) Zakres i precyzja: 20\~70in.lb (±5%)FS 2) Przyrost: 2 lbf.in

3) Rozmiar wkrętaka: 1/4

cala 4) Materiał i ilość bitów

wkrętaka: S2/CrV; 16 szt.; 5) Pręt przedłużający: 1 szt. 6) Listwa

łamacza: 1 szt.

5 Jak używać

Krok 1:

Ustaw wartość momentu obrotowego śrubokręta zgodnie z momentem obrotowym wymaganym podczas dokręcania łącznika. Gdy wartość momentu obrotowego jest wstępnie ustawiona, najpierw przytrzymaj część ręczną, drugą ręką przytrzymaj pokrętło ręczne i przesuń je do prostego okręgu. Naciśnij kierunek, a następnie wyreguluj pokrętło ręczne zgodnie z ruchem wskazówek zegara, aby utworzyć pierścień skali liniowej.

Poczekaj, aż wartość na głównej linii skali i linii podskali osiągnie żądaną wartość momentu obrotowego, a następnie zwolnij pokrętło regulacyjne, a wstępnie ustawiona wartość momentu obrotowego zostanie ukończona.

Krok 2:

W zależności od kształtu łba elementu złącznego, wybierz głowicę wsadową z zestawu akcesoriów i włóż ją w sześciokątne złącze śrubokręta (jeśli w zestawie nie ma odpowiedniej głowicy wsadowej, głowicę wsadową można zamontować samodzielnie).

Rozmiar połączenia sześciokątnego jest pokazany na powyższym rysunku. Pokaż).

Krok 3:

Zamontuj głowicę wsadową o odpowiedniej specyfikacji na śrubokręcie, wyrównaj bit z łącznikiem za pomocą uchwytu i przekręć

śrubokrętem, aż moment dokręcania łącznika osiągnie ustawioną wartość wartość, a także następuje praca śrubokręta na biegu jałowym. Jednocześnie jest towarzyszy temu wyraźna wibracja dłoni, zachęcająca do wykonania działanie.

Krok 4:

Jeżeli nie używasz wkrętaka przez dłuższy czas, ustaw znacznik momentu obrotowego na minimalną wartość.

Producent:Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

Przedstaw ciel UE

YH CONSULTING LIMITED.

Wyprodukowano w Chinach
