MANUALE UTENTE RTD-10-50in.lbB Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CACCIAVITE DINAMOMETRICO

MANUALE D'USO

MODELLO: RTD-10-50in.lbB / RTD-10-70in.lb / RTD-20-70in.lb

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

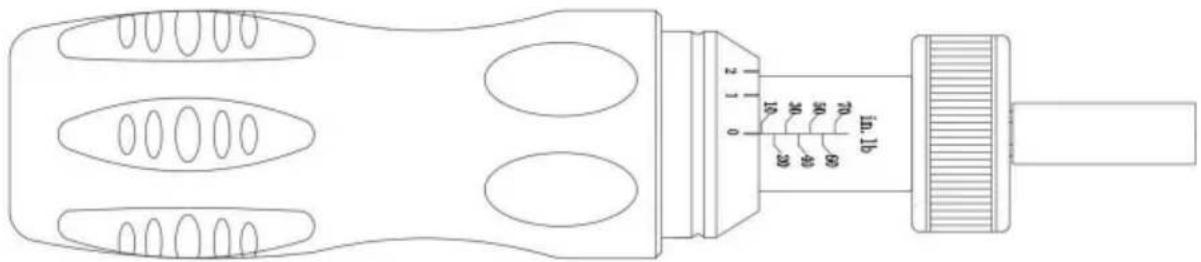

CACCIAVITE DINAMOMETRICO

in. lb 10 20 30 40 50 60 70 80 90 100 110 120

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI ISTRUZIONI DI SICUREZZA

Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. manuale di istruzioni con attenzione.

Questo simbolo, posto prima di un commento di sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorare questo avvertimento può portare a un incidente. Per ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre le raccomandazioni indicate di seguito.

WARNING!

1. Questo prodotto è adatto solo per il serraggio e il collaudo entro i limiti intervallo di calibrazione.
2. Non sottoporre l'apparecchio a forti urti durante l'uso.
3. Assolutamente non consentito l'utilizzo come altri utensili.
4. Il "kada" di avviamento. Non continuare ad applicare forza dopo l'allarme.
5. Il valore misurato di questo prodotto è stato corretto e non è permesso di smontarlo privatamente, in modo da evitare errori di misurazione precisione.
6. Dopo l'uso, il valore di coppia deve essere regolato a zero per mantenere la la precisione del cacciavite e ne prolunga la durata utile.
7. Questo prodotto non deve essere a contatto con acidi, alcali e sostanze corrosive. gas.
8. Se non è possibile girare questi utensili a mano, è possibile installare un postbruciatore su la coda del driver di coppia.

1 PANORAMICA DEI PRODOTTI

I driver di coppia preimpostati di alta qualità vengono utilizzati per serrare i pezzi in lavorazione in modo da soddisfare la coppia requisiti. Il prodotto funziona in senso antiorario e può preimpostare la coppia

valori. Se il valore impostato è inattivo oltre il valore impostato, il serraggio del filo può essere

controllato preferibilmente. È adatto per il bloccaggio delle viti degli strumenti di precisione, il circuito

fissaggio di pannelli, ecc., che hanno elevati requisiti di bloccaggio delle viti e di elevata

requisiti di precisione di bloccaggio. Ampiamente utilizzato in una varietà di applicazioni elettriche, leggere

industria, produzione di macchinari, struttura di ricerca scientifica e altro

industrie.

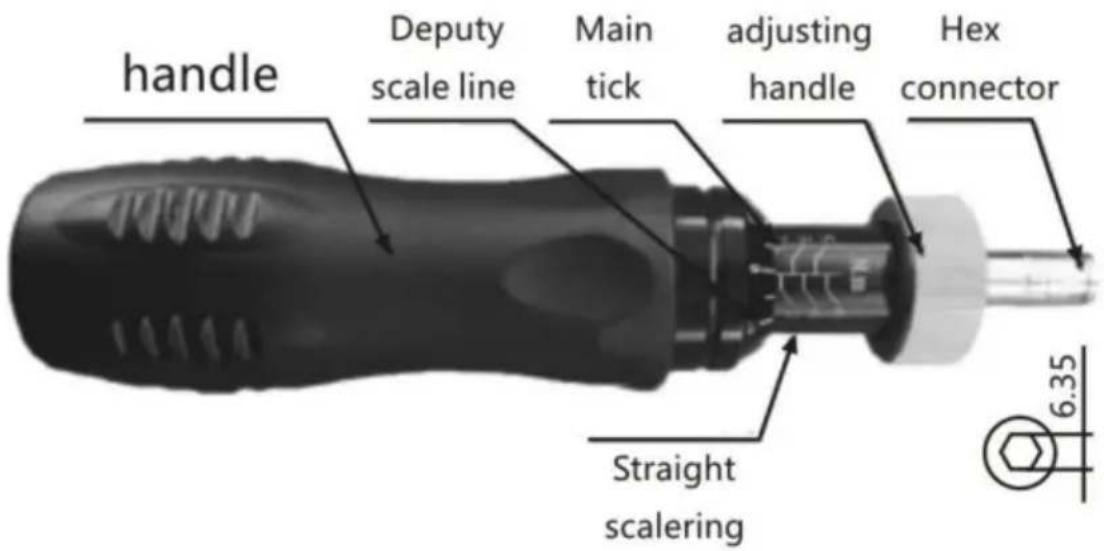

2 Struttura del prodotto

3 Le caratteristiche funzionali

1. Il valore di coppia può essere preimpostato e ha un messaggio di allarme acustico. Quando il la coppia di serraggio dell'elemento di fissaggio raggiunge il valore di coppia preimpostato, può emettere automaticamente un segnale "kada", accompagnato da una vibrazione evidente della mano, indicando che il lavoro è completato. Dopo che la forza è stata rimossa, ogni parte correlata viene reimpostato automaticamente.
2. Commutazione automatica nella direzione inversa, facile da usare in entrambe le direzioni.
3. Utilizzando il cerchio della scala più la rotella della scala, la lettura della linea della scala è chiara e accurato.
4. 1. La forgiatura del materiale in lega di alluminio è durevole e ha una lunga durata.

4 PARAMETRI DEL PRODOTTO

4.1 Modello:RTD-10-50in.IbB

1) Portata e precisione: 10\~50in.lb (±5%)FS
2) Incremento: 5 lbf.in
3) Dimensioni del driver: 1/4 di pollice
4) Materiale e quantità della punta del cacciavite: S2/CrV; 22 pezzi;
5) Barra di rottura: 1 pz.

4.2 Modello: RTD-10-70in.lb 1)

Campo di misura e precisione: 10\~70in.lb (±5%)FS 2)

Incremento: 1 lbf.in 3)

Dimensioni del cacciavite: 1/4

di pollice 4) Materiale e quantità della punta del cacciavite: S2/CrV; 13

pezzi; 5) Barra di rottura: 1

pezzo 6) Adattatore da 1/4" a 1/4": 1 pezzo

4.3 Modello:RTD-20-70in.lb

1) Campo di applicazione e precisione: 20\~70in.lb (±5%)FS

Dimensioni del cacciavite: 1/4

di pollice 4) Materiale e quantità della punta del cacciavite: S2/CrV; 16

pezzi; 5) Asta di prolunga: 1

pezzo 6) Barra di rottura: 1 pezzo

5 Come usare

Fase 1:

Impostare il valore di coppia del cacciavite in base alla coppia richiesta quando si serra il dispositivo di fissaggio. Quando il valore di coppia è preimpostato, tenere prima la parte della mano, tenere il volantino con l'altra mano e spostarlo sul cerchio dritto. Premere la direzione e quindi regolare il volantino in senso orario per far suonare la scala lineare.

Lasciare che il valore della linea della scala principale e della linea della scala secondaria raggiunga il valore di coppia richiesto, quindi rilasciare la manopola di regolazione e il valore di coppia preimpostato è completato.

Fase 2:

In base alla forma della testa dell'elemento di fissaggio, selezionare la testa del lotto dall'accessorio e inserirla nel giunto esagonale del cacciavite (se nell'accessorio non è presente una testa del lotto adatta, la testa del lotto può essere lavorata da sola).

La dimensione del giunto esagonale è quella mostrata nella figura sopra. (Mostra).

Fase 3:

installare la testa del lotto della specifica corrispondente sul cacciavite, allineare la punta al dispositivo di fissaggio con la maniglia e girare la

cacciavite fino a quando la coppia di serraggio dell'elemento di fissaggio non raggiunge il valore impostato valore, e si verifica il minimo del cacciavite. Allo stesso tempo, è accompagnato da una vibrazione evidente della mano, che spinge a completare l' operazione.

Fase 4:

Se non si utilizza per un lungo periodo, regolare la tacca sul valore di coppia minima.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

RAPPRESENTANZA DEL REGNO UNITO

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

Rappresentante della CE

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia

Made in China
