MANUALE UTENTE CN65 Vevor

Supporto tecnico e certificato di garanzia elettronico www. vevor. com/supporto

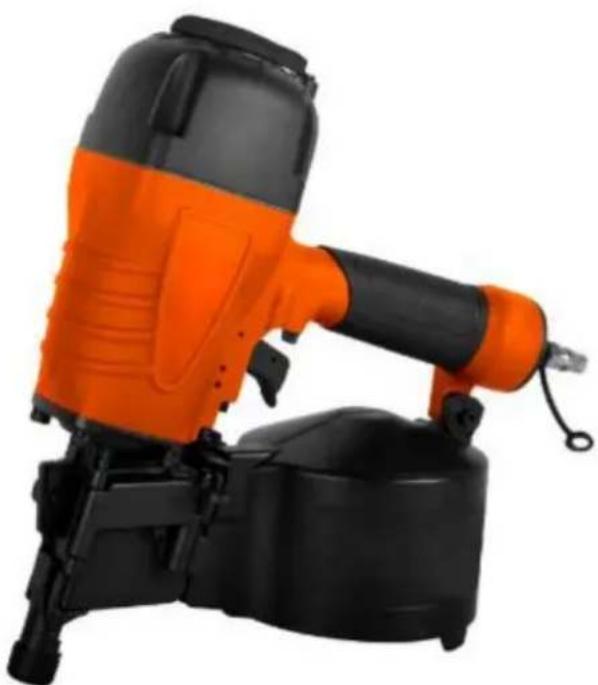

CHIODATRICE A BOBINA

MODELLO:CN65

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con nei rispetto ai principali marchi più importanti e non significa necessariamente coprir tutte le categorie di strumenti offerti da nei. Ti ricordiamo di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la metà rispetto ai migliorori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CHIODATRICE A BOBINA

MODELLO:CN65

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattarci: Supporto

technico e certificato di garanzia elettronica www. vvor. com/supporto

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Indossare sempre occhiali di sicurezza approvati ANSI quando si lavora con gli strumenti e attrezzature. Indossare una protezione per gli occhi. Indossare protezioni per le orecchie. Indossare maschere antipolvere Indossare guanti protettivi.
	CEV

Dati tecnici

MODELLO	CN65	Rumore secondo EN12549:1999 e EN ISO 4871
ATTACCO RAPIDO	TIPO USA TIPO EUROPA TIPO GIAPPONESE	Suono ponderato A livello di pressione	LpA=84dB (UN)
Pressione lavorativa	70-110 PSI (4,8-7,5 bar)	Livello di potenza sonora	LwA=97dB (UN)
Massimo. pressione	120 PSI (8,3 bar)	Vibrazione	4,6 cm/s²

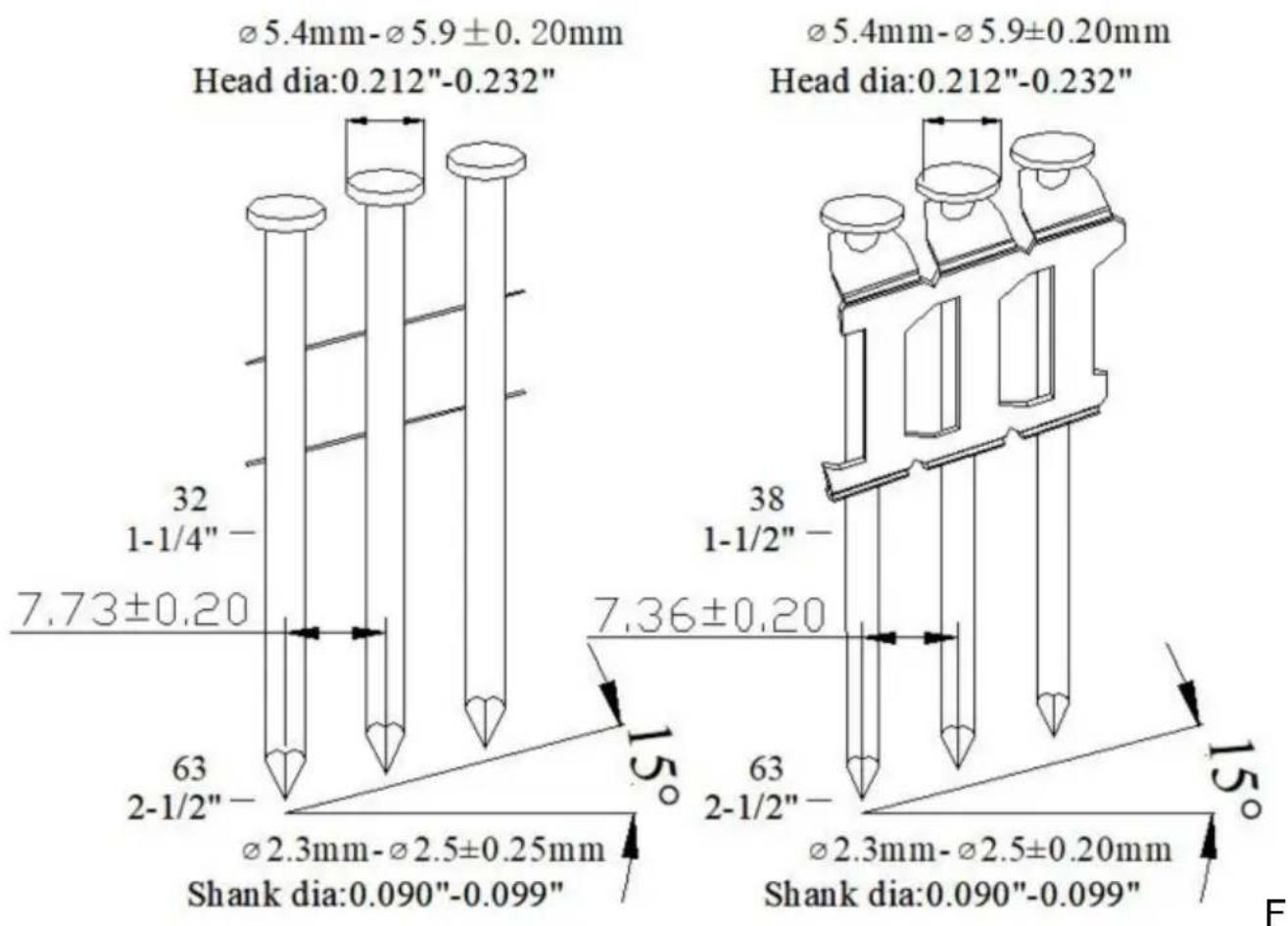

1.1 Dispositivo di fissaggio

capacità: 250 pezzi

Dimensioni del dispositivo di fissaggio.

1.2 Descrizione/caratteristiche

Chiodatrice a spirale CN65: corpo in magnesio robusto e leggero, azionamento standard con filo di 15 gradi e chiodi in plastica da 1-1/4 "a 2-1/2" di lunghezza, sono disponibili sua monocottura che bump fire, sicurezza del contatto in acciaio con doppi inserti in carburo per una minore usura, offre la potenza per piantare costamente i chiodi nelle applicazioni più difficili, imposta i chiodi correttamente agli volta con una profondità di guida senza attrezzi con fermi, motore potente e ad alte prestazioni con diffusore di scarico regolabilezza attrezzi, il caricatore con grande capacité di carico fissera un pacco completo di tegole, alla ricaricare.

Applicazione: Sottostrato per copertura del fatto, Rivestimento di pareti, Intelaiataura, Ponti ricreativi,

Strisce di rivestimento in

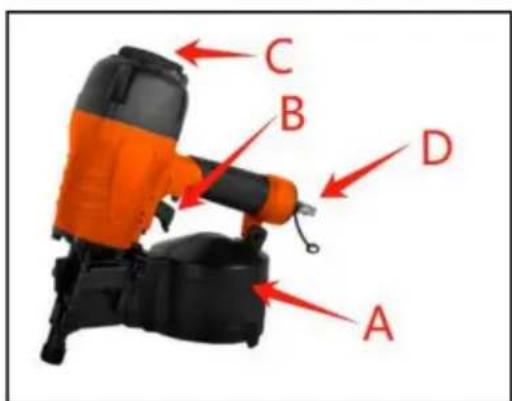

pelliccia 1.4 positioni delle parti (vedere Figura)

A-Rivista B-

Trigger

C-Bocchetta di scarico

D- Attacco rapido aria

Riferimenti speciali

2.1 Istruzioni

La segunte norma è applicabileagli utensili per l'insertimento di elementi di fissaggio; EN792-13:2000+A1:

2008"Requisiti di sicurezza per gli utensili elettrici portatili non elettrici - Parte 13: Elementi di fissaggio

strumenti di guida".

Questa norma richiede che - solo gli

elementi di fissaggio specificati nelle istruzioni per l'uso (vedi

DATI TECNICI) devono essere utilizzati negli strumenti per l'insertimento di elementi di fissaggio. La guida del dispositorio di fissaggio

considerare l'utensile e gli elementi di fissaggio specificati nelle istruzioni per l'uso

come problema di sicurezza di un'unica

unità; - Per il collegamento alsystema di aria compressa devono essere utilizzati raccordi ad azione rapida

e il nippo non sigillabile delve essere montato sull'utensile in modo tale che n

l'aria compressa rimane nell'utensile dopo la disconnessione; - non è consentito

utilizzare ossigeno o gas combustibili come fonte di energia

Strumenti per l'insertimento di dispositivi di fissaggio ad aria compressa;

• Gli utensili per l'insertimento di elementi di fissaggio devono essere collegati solo a una fornitura d'aria in cui

la pressione massima consentita dell'utensile non può essere superata di altre il 10% ;in

nel caso di pressione più elevata, una valvola riduttrice di pressione che include a

la valvola di sicurezza a vale dovr èssere integrata nella fornitura di aria compressa; - solo pezzi di

ricambio specificati dal produttore o dal suo rappresentante autorizzato

deve essere utilizzato nella riparazione di strumenti per l'insertimento di

elementi di fissaggio; - le riparazioni devono essere seguite solo da agenti autorizzati dal produttore o da

altri esperti, avuto riguardo alle informazioni fornite nell'operazione

Istruzioni.

• indica il montaggio degli utensili per l'insertimento degli elementi di fissaggio su un supporto, ad esempio su un lavoro

tavolo, delve essere progettato e

costruito dal produttore dello stand in modo tale che gli strumenti di fissaggio

posso nessere fissati in sicurezza per l'uso previsto, evitando cosi ad esempio danneggiamenti, distorsioni,

spostamenti.

Campi di applicazione speciali per l'utensile per l'insertimento di elementi di fissaggio sono richiedere il

osservanza di ulteriordi disposizioni e regolamenti. - Possono essere

utilizzati solo i principali prodotti energetici e lubricanti elencati nelle istruzioni per l'uso

usato:

• utensili per l'insertimento di elementi di fissaggio contrassegnati da un triangolo equilatero rovesciato appoggiato su uno la punta cui è uscere utilizzata solo con un efficace giogo di sicurezza; -

per la manutenzione degli utensili per l'insertimento di elementi di fissaggio, solo pezzi di ricambio specificati dal

deve essere utilizzato il produttore o il suo rappresentante autorizzato; - le

riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da

altri specialisti, tenendo in debito conte le informazioni fornite nell'operazione

Istruzioni; -

NOTA: Gli specialisti sono coloro che, a seguito di formazione professionale o

esperienza, ave sufficiente esperienza nel Campo degli strumenti di fissaggio e

sufficiente familiarita con le pertinenti disposizioni governative in materia di protezione industriale, norme

antinfortunistica, direttive e tecniche generalmente riconosciute

regolamenti (ad esempio norme CEN e CENELEC), per essere in grado di valutare la sicurezza condizioni di lavoro degli strumenti di fissaggio.

2.2 Emissione di rumore

Sono stati determinati i valori di rumore caratteristici dell'utensile per l'insertimento di elementi di fissaggio in conformità con EN12549:1999 e EN ISO4871"Codice di test acustico-rumore per

Utensili per l'insertimento di elementi di fissaggio-Metodo ingegneristico"(vedi Dati Tecnici).

Questi valori sono valori caratteristici riferiti all'utensile e non rappresentano il rumore sviluppo al punto di utilizzo. Lo sviluppo del rumore nel punto di utilizzo servirà

I'esempio dipende dall'ambiente di lavoro, dal pezzo da lavorare, dal pezzo da lavorare supporto e il numero di operazioni di guida, ecc.

A seconda delle condizioni sul posto di lavoro e della forma del posto di lavoro,

Potrebbe essere necessario adottare misure individui di attenuazione del rumore, come ad esempio la collocazione

pezzi da lavorare su supporti insonorizzati, prevenendo le vibrazioni del pezzo da lavorare

mezzi di bloccaggio o copertura, regolazione della pressione dell'aria minima richiesta per

I'operazione coinvolta, ecc. è necessario indossare dispositivi di protezione dell'udito.

2.3 Informazioni sull'impatto meccanico (vibrazioni)

I valori di vibrazione caratteristici per l'utensile per l'insertimento di elementi di fissaggio sono stati

determinato in conformità alla norma ISO 8662-11:1999 e EN 12096 - Misurazione

delles vibrazioni negli utensili elettrici portatili - Parte 11: Utensili per l'insertimento di elementi di fissaggio (vedi

Dati tecnici).

Questo valore è un valore caratteristico riferito all'utensile e non rappresenta il

influenza sulsystema mano-braccio durante l'utilizzo dell'utensile. Un'influenza per il Il systema mano-braccio durante l'utilizzo dell'utensile dipenderà, ad esempio, alla presa forza, la forza di pressione di dato, la direzione di lavoro, la regolazione dell'energia fornitura, ilippo di lavoro, il supporto del pezzo da lavorare.

2.4 Sicurezza dell'utensile per l'insertimento di elementi di fissaggio

• Controllare prima di agli operazione che il meccanismo di sicurezza e di azionamento sua funzionante funzioni correttamente e che tutti i dadi e i bulloni siano corretti.
• Non effettuare alcuna modifica all'utensile per l'inserimento di elementi di fissaggio perché l'ausilio da autorizzazione alla produzione.

• Non smontare o rendere inoperanti le parti dell'utensile per l'insertimento di elementi di fissaggio come il giogo di sicurezza.

• Non eseguire alcuna "riparazione di emergenza" nella strumenti e attrezzature adeguati.

• L'utensile per l'insertimento dei dispositivi di fissaggio deve essere sottoposto a manutenzione correttamente e a intervalli regolari secondo le istruzioni del Costruttore.

• Evitare di indebolirlo o danneggiarlo, ad esempio:

punzonatura o incisione; modifica non autorizzata alla guida del produttore contro dime in materiale duro come l'acciaio; utilizzato l'attrezzatura come a martello; applicare una forza eccessiva di qualsiasi tipo

2.5 Sicurezza sul lavoro

Non suntare mai alcuno strumento operativo per l'insertimento di dispositivi di fissaggio versuse se stessi o contro qualsiasi altra persona o animale.

Tenere l'utensile per l'insertimento dei dispositivi di fissaggio durante l'operazione di lavoro in modo tale che non si possano causare lesioni alla testa o al corpo in caso di possibile rinculo consequences a a interruzione della fornitura di energia o aree difficili all'interno del除去 di lavoro. yvedi fig 2y

Non azionare mai l'utensile per l'insertimento di dispositivi di fissaggio nell'ospazio libero. Questo eviterà qualsiasi pericolo causato da dispositivi di fissaggio volanti e sforzo eccessivo dell'utensile.

Lo strumento delve essere scollegato dall'aria compressa,.
sistema ai fini del trasporto, soprattutto dove

vengono utilizzate scale o dove viene adottata una postura fisica insolita durante lo spostamento (vedi Figura 3).

Trasportare l'utensile per l'insertimento di dispositivi di fissaggio sul posto di lavoro utilizzando solo la maniglia e mai con il grilletto azionato.

Prendere in considerazione le condizioni sul posto di lavoro. Gli elementi di fissaggio sono penetrare in lavori sottili pezzi o scivolare dagli angoli e dai bordi dei posti di lavoro, mettendo così a rischio le persone.

Per la sicurezza personale, utilizzato dispositivi di protezione come protezioni per l'udito e gli occhi (vedi figura 2)

IMPORTANT: NON dirigere il foro di sfiato regolabile versuso l'opercatore o altri persone o animali durante l'utilizzo.

2.6 Dispositivi di azionamento

Gli strumenti per l'inserimento degli elementi di fissaggio vengono azionati azionando il grilletto mediante la pressione delle dita. Inoltre, l'utensile per l'inserimento di dispositivi di fissaggio è dotato di un giogo di sicurezza che consente il operazione di guida da effettare solo après aver premuto la volata dell'utensile contro un pezzo da lavorare. Questi utensili sono contrassegnati dietro da un triangolo invertito ( ). il numero di seri e non è consentito l'usorawn efficace giogo di sicurezza.

2.7 Sistemi di attuazione

A seconda del loro scopo, l'utensile per l'insertimento di elementi di fissaggio è dotato di un systema di azionamento di azionamento sequenziale singolo e azionamento a dato.

Potresti passare a una figura del chiodo per scegliere la singola attuazione sequenziale e passare alla figura a due chiodi per scegliere l'attivazione del contatto.

• Azionamento sequenziale singolo: un sistema di attuazione in cui il grilletto e il il giogo di sicurezza deve essere attivato in modo che l'unica operazione di guida sia una azionatotramite il grilletto dopo che la volata dell'attrezzo è stata applicata alla guida posizione, Successivement ulteriori operazioni di guida possono essere eseguite solo dopo il. il grilletto è stato riportato nella posizione di non guida nelle levetta di sicurezza rimane depresso.

• Attuazione a contatto (versione limitata): un systema di attuazione in cui il grilletto e il giogo di sicurezza devono essere azionati per agli manovra di guida, previo ordine di attuazione non specificata. Per guidazioni ripetute è sufficiente se o il grilletto rimane attivato e successivement viene attenuato il giogo di sicurezza, oppure vice versa.

Gli utensili per l'insertimento di elementi di fissaggio dotati di azionamento a contatto devono essere contrassegnati con il significato. Non utilizzare su impalcature, scale (vedere Fig.4) e non deve essere utilizzato per

applicazione specifica, ad esempio: - quando

il passaggio da un luogo di guida a un'alto comporta l'uso di impalcatur, scale, scale a pioli o costruzioni simili a

scale, ad esempio listelli del fatto; - chiusura di scatole o gabbie; - installmente di

sistemidi sicurezzaneltrasporto,

ad esempio su veicoli e vagoni.

Fig. 4: Simbolo "Non utilizzato su ponteggi, scale"

3 Sistema di aria compressa

Corretto funzionamento del dispositivo di fissaggio

lo strumento di guida richiede filtrato, asciutto

e aria compressa lubricificata

quantità adeguate.

WARNING

Se la pressione dell'aria nelsystema di linea supera il massimo consentito dal

strumento di guida del dispositorio di fissaggio, riduzione della pressione

deve essere inoltre installata una valvola seguita da una valvola di sicurezza a vale

linea di alimentazione all'utensile.

NOTA: quando l'aria compressa viene generata dai compressori, l'umidità naturale

nell'aria si condensa e si raccoglie come acqua condensata in recipienti a pressione e

condutture. Questa condensa delve essere rimossa mediente separatori d'acqua.

Questi separatori d'acqua devono essere controllati quotidianamente e se necessario

drenato, altrimenti si potrebbe sviluppare corrosione nelsystema dell'aria compressa e

nello strumento di inserimento dispositivi di fissaggio. Il che serve ad accelerare l'usura.

L'impiano di compressione deve essere adeguatamente dimensionato in termini di pressione potenza e rendimento (portata volumetrica) per il consumo previsto previsto. Tratti di linea troppo piccoli rispetto alla lunghezza della linea (tubi e manichette),及其他 a sovraccaricare il compressore, provocheranno pressione gobce.

Le tubazioni dell'aria compressa posate in modo permanente devono essere un diametro interno di at almeno 19mm e un diametro grande corrispondente in caso di tubazioni relativamente lunghe o sono coinvolti più utenti.

Le tubazioni dell'aria compressa devono essere posate in modo da formare una pendenza (punto più alto versus l'interno). la direzione verso il compressore). Dovrebbero essere separatori d'acqua lavoramente accessibili installato nei punti più bassi.

Le giunzioni per gli utenti devono essere unite alle tubazioni dall'alto, i punti di collegamento per gli strumenti di fissaggio devono essere dotati di aria compressa unità di manutenzione (filtrro/separatore d'acqua/oliatore) direttamente nel punto di giunzione.

Gli oliatori devono essere controllati quotidianamente e se necessario rabboccati con il grado di olio consigliato (vedi DATI TECHNICI). Dove la lunghezza del tubo è superiore 10 m., la fornitura di olio per l'avvitatore di fissaggio non può essere garantita, pertanto consigliamo da 2 a 5GPCCE (a seconda del carico dell'utensile

utensile per l'insertimento di dispositivi di fissaggio) dell'olio consigliato (vedere DATI TECNICI).
aggiunto tramite l'ingresso dell'aria dell'utensile o un olistatore collegato direttamente all'insertimento del dispositivo di fissaggio.

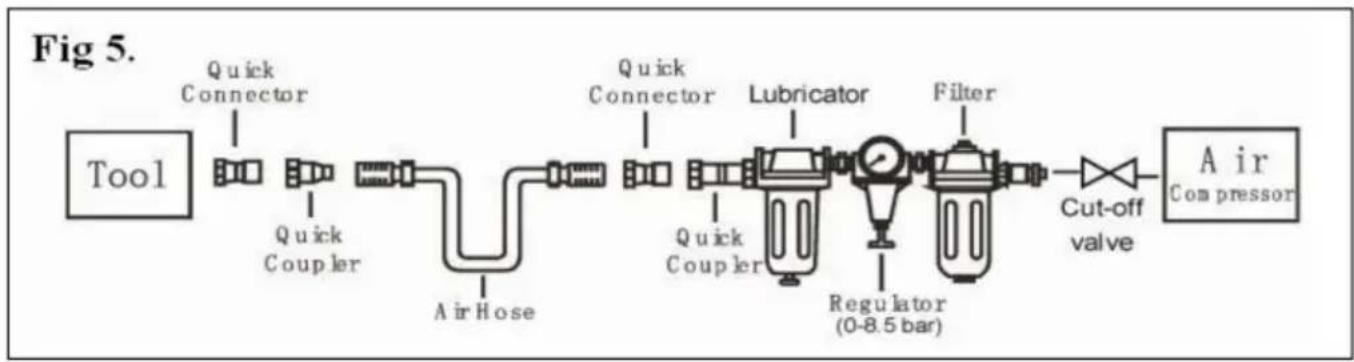

attrezzo. (vedi figura 5)

4 Preparazione dello strumento per l'uso

4.1 Preparazione di uno strumento per la prima messa in funzione

Si prega di leggere e osservare queste istruzioni per l'uso prima di utilizzato lo strumento. Di base le misure di sicurezza devono essere sempre seguite rigorosamente per proteggere da eventuali danni

l'apparecchiatura e lesioni personali all'utente o ad altre persone che lavorano nell'ambiente vicinanze dell'operazione.

4.2 Collegamento all'impiano di aria compressa

Assicurarsi che la pressione fornita dal systema di aria compressa non superi

la pressione massima consentita dell'utensile per l'insertimento di dispositivi di fissaggio. Impostare la pressione dell'aria inizialmente al valore più basso della pressione ammissibile consigliata (vedi DATI TECHNICI).

Svuotare il caricatore per evitare che un elemento di fissaggio venga espulso nella fase successiva lavorare nel caso in cui le parti interne dell'utensile per l'inserimento dei dispositivi di fissaggio non siano presente posizione iniziale dopo lavori di manutenzione e riparazione o trasporto.

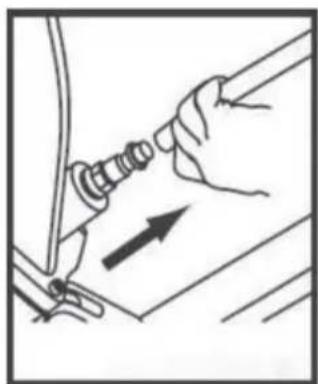

Collegare l'utensile per l'insertimento di dispositivi di fissaggio all'alimentazione dell'aria compressa utilizzando un attrezzo adatto tubo di pressione dotato di connettori ad azione rapida.

Verificare il corretto funzionamento applicando la volata dell'utensile per l'inserimento dei dispositivi di fissaggio un pezzo di legno o materiale legnoso e azionando il grilletto una o due volte.

4.3 Riempimento del caricatore

Possono essere utilizzati solo gli elementi di fissaggio specificati nei DATI TECNICI (vedi 1.1).

Quando si riempie il caricatore, tenere l'utensile in modo che la volata non sia rivolta verso l'operaatore o qualsiasi altra persona o animale.

4.4 Movimentazione dell'utensile

Prestare attenuatione al 2-Riferimento speciale-di queste istruzioni per l'uso.

Dopo aver controllato che l'utensile per l'insertimento dei dispositivi di fissaggio funzioni correttamente, applicare l'utensile al pezzo da lavorare e azionare il grilletto.

Controllare se l'elemento di fissaggio è stato inserito nel pezzo in lavorazione in conformità con i requisiti. - se l'elemento

di fissaggio sporge, aumento la pressione dell'aria con incrementi di 0,5 bar, controlling il risultato dovegni nuova regolazione; - se il dispositivo di fissaggio viene

inserto ad una profondità eccessiva ridurre la pressione dell'aria I

incrementi di 0,5 bar finché il risultato non è soddisfacente.

In anni caso si dovrebbe cercare di lavorare con la pressione atmosferica più Bassa possibile.
Questo ti darà trevantaggi significativi;

1. L'energia verrà risparmiata,

2. Verrà prodotto meno rumore, 3. Si otterrà

una riduzione dell'usura dell'utensile di fissaggio.

Evitare di attivare l'utensile per l'insertimento di dispositivi di fissaggio se il caricatore è vuoto.

Qualsiasi utensile per l'insertimento di dispositivi di fissaggio difettosto o non correttamente funzionante deve essere immediatamente rimioso

scollegato dall'alimentazione dell'aria compressa e consegnato a uno specialista per

ispezione.

In caso di interruzioni prolongate del lavoro o al termine del turnover di lavoro, disconnettersi

l'utensile dall'alimentazione dell'aria compressa e si consiglia di svuotare il

rivista.

I connettori dell'aria compressa dell'utensile per l'insertimento dei dispositivi di fissaggio e i tubi flessibili dovrebbero

essere protetto alla contaminazione, dall'ingresso di trucoli di polvere grossolana, sabbia, ecc

provocare perdite e danni all'tensile per l'insertimento dei dispositivi di fissaggio e ai giunti.

5. Manutenzione

Scollegare l'utensile dal compressore prima di effettuare regolazioni, eliminare inceppamenti o effettuare interventi di manutenzione

&manutenzione,trasferimento e durante il mancato funzionamento.

Lubrificazione regolare, se il suo strumento non utilizza l'oliatore automatico interno, posizionare 2 o

6 gobce di olio per utensili pneumatici nella presa d'aria prima di agli giornata lavorativa o dopo 2 ore

di uso continuo a seconda delle caratteristiche del pezzo da lavorare o del tipo di

elementi di fissaggio.

Gli strumenti pneumatici devono essere ispezionati periodicamente e le parti usurate o rotte devono essere ispezionate

essere sostituiti per mantenere lo strumento funzionante in modo sicuro ed efficiente. Controlla e cambia tutto

O-ring, guarnizioni, ecc. usurati o danneggiati. Stringere tutte le viti e i cappucci per evitare

lesione personale. Questo dovrebbe essere fatto da un esperto.

Effettuare un'ispezione regolare per verificare il libero movimento del grilletto, della molla e della sicura

meccanismo per garantire che ilsystema sicuro sia completo e funzionante: non allentato e

parti mancanti, nessuna parte di costruzione o di stoccaggio.

Mantenere il caricatore e la punta dell'utensile puliti e privi di residui di sporco o particelle abrasive.

Quando le temperature sono molto zero, gli strumenti dovrebbero essere tenuti al caldo da qualsiasi

metodo comodo e sicuro.

6 Risoluzione dei problemi (vedere tabella 1)

SINTOMO	PROBLEMA	SOLUZIONI
Perdita d'aria vicina parte superiore dell'utensile o all'interno zona di innesco	1. L'O-ring nella valvola del grilletto è danneggiato.2. La testa della valvola a grilletto è danno.3. Stelo della valvola di attivazione, guarnizione o Gli O-ring sono danneggiati.	1. Controllare e sostituire l'O-ring.2. Controllare e sostituire.3.Controllare e sostituire il grilletto stelo della valvola, guarnizione o O-ring
Perdita d'aria vicina parte inferiore dello strumento.	1. Viti allentate.2. O-ring usurati o danneggiati o paraurti.	1. Stringere le viti.2. Controllare e sostituire gli O-ring o paraurti.
Perdita d'aria tra corpo e cilindro berretto.	1. Viti allentate.2. O-ring usurati o danneggiati o sigill.	1. Stringere la vite.2. Controllare e sostituire gli O-ring o paraurti.
Guida della lamaanche il fissaggio profondo.	1. Paraurti usurato.2. La pressione dell'aria è troppo alta.	1. Sostituire il paraurti.2. Regolare la pressione dell'aria.
Lo strumento no operare bene: più non guidare il dispositorio di fissaggio o operare lentamente.	1. Alimentazione d'aria inadequata.2. Lubrificazione inadequata.3. O-ring usurati o danneggiati o sigill.4. Attacco di scarico nel cilindro la testa è bloccata.	1. Verificare che l'alimentazione d'aria sia adeguate.2. Versare 2 o 6 gobce di olio presa d'aria. 3. Controllare e sostituire O-ring o guarnizione. 4. Sostituisci parti interne danneggiate.
Lo strumento salute elementi di fissaggio.	1. Paraurti usurato o danneggiato primavera. 2. Sporco nella piatra anterio. 3. Previene sporco o danni gli elementi di fissaggio si muovano liberamente nella rivista. 4. O-ring usurato o asciutto pistone o mancanza di lubrificazione. 5. Guarnizione dei coperti del cilindro perdite.	1. Sostituire il paraurti o lo spintore primavera. 2. Pulire il canale di azionamento anterio piatto. 3. La rivista deve esserlo puliti. 4. L'O-ring deve essere sostituito. E lubrificare. 5. Sostituire la rondella di tenuta.
Gli strumenti si inceppano.	1. Errato o danneggiato elementi di fissaggio. 2. Driver danneggiato o usurato guida. 3. Caricatore o vite frontale sciolto. 4. Il caricatore è sporco.	1. Cambia e usa correttamente dispositivo di fissaggio. 2. Controllare e sostuire il autista. 3. Stringere il caricatore. 4. Pulisci il caricatore.

VEVOR

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronico www. vvor. com/supporto

VEVOR®

TOUGH TOOLS, HALF PRICE

Soporte专业技术o y certificado de garantia electrònica www. vevor. es/soporte

CLAVADORA DE BOBINA

MODELO:CN65
