MANUALE UTENTE CN83N Vevor

Supporto tecnico e certificato di garanzia elettronico www.vevor.com/supporto

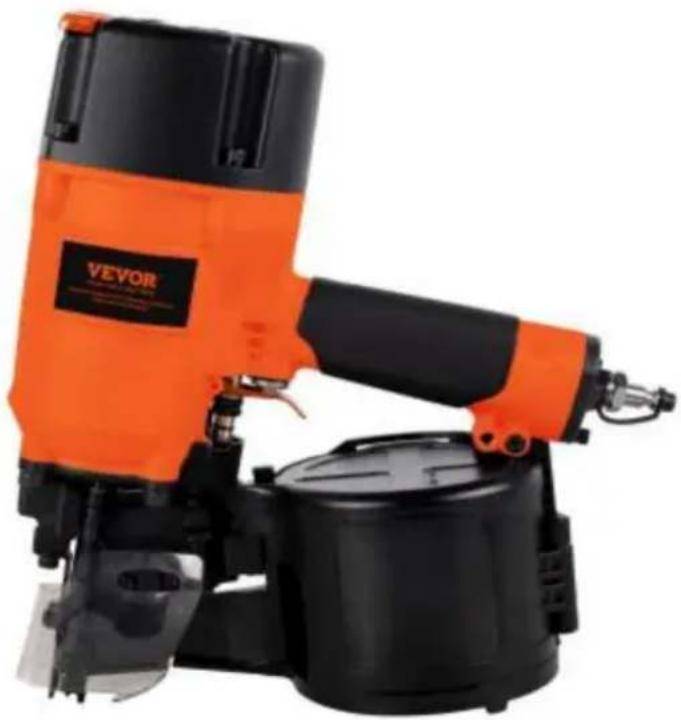

CHIODATRICE A BOBINA

MODELLO:CN83

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

CHIODATRICE A BOBINA

MODELLO:CN83

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Indossare sempre occhiali di sicurezza approvati ANSI quando si lavora con gli strumen e attrezzature.
	Indossare una protezione per gli occhi.
	Indossare protezioni per le orecchie.
	Indossare maschere antipolvere
	Indossare guanti protettivi.

Dati tecnici

MODELLO	CN83	Rumore secondo EN12549:1999 e NELLA ISO 4871
PRESTO ACCOPPIATORE	TIPO USA TIPO EUROPA TIPO GIAPPONESE	Suono ponderato A livello di pressione	LpA=84dB(A)
Pressione lavorativa	70-110 PSI (4,8-7,5 bar)	Livello di potenza sonora LwA=97dB(A)
Massimo. pressione	120 PSI (8,3 bar)	Vibrazione	4,6 cm/s ^2

1.1 Dispositivo di fissaggio

capacità: 225-300 pezzi

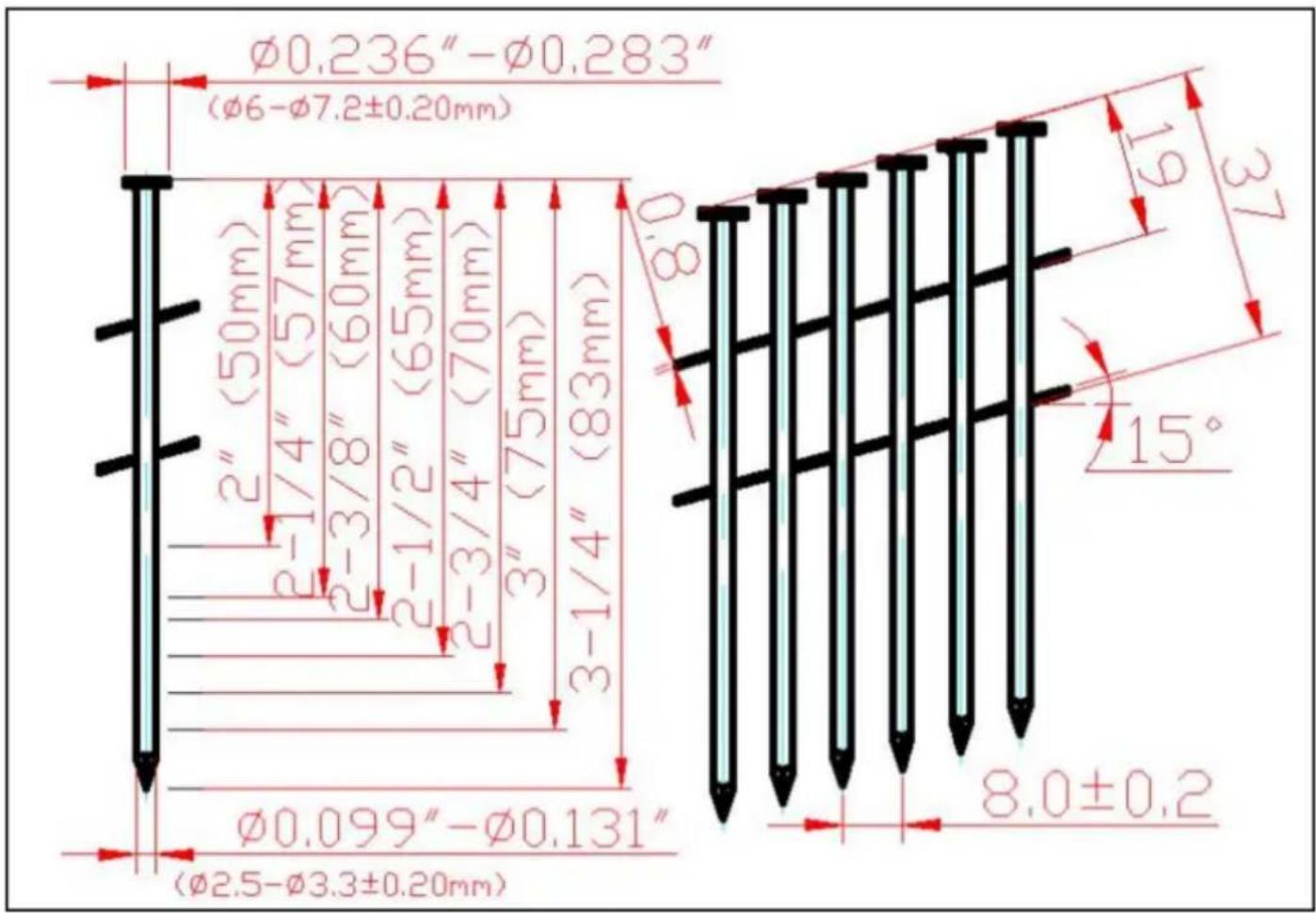

Dimensioni del dispositivo di fissaggio:

Applicazione: Sottostrato per coperture del tetto, Rivestimento di pareti, Strutture,

Ponti ricreativi, Strisce per furring

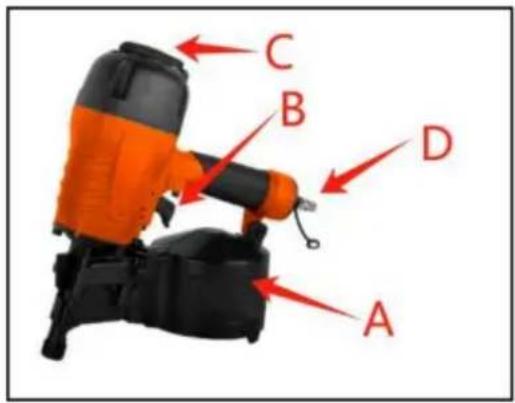

1.4 posizioni delle parti (vedi figura)

Una rivista

B-Trigger

C-Bocchetta di scarico

D- Attacco rapido aria

A B C D

Riferimenti speciali

2.1 Istruzioni

La seguente norma è applicabile agli utensili per l'inserimento di elementi di fissaggio; EN792-13:2000+A1:2008"Requisiti di sicurezza per utensili elettrici portatili non elettrici – Parte 13: Utensili per l'inserimento di elementi di fissaggio".

Questa norma richiede che - solo

gli elementi di fissaggio specificati nelle istruzioni per l'uso (vedi

DATI TECNICI) devono essere utilizzati negli strumenti per l'inserimento di elementi di fissaggio. La guida del dispositivo di fissaggio l'utensile e gli elementi di fissaggio specificati nelle istruzioni per l'uso considerato come un sistema di sicurezza unitario; -

Per il collegamento all'aria compressa devono essere utilizzati raccordi ad azione rapida sistema e il nipplo non sigillabile devono essere montati sull'utensile in modo tale che non rimane aria compressa nell'utensile dopo la disconnessione; - non è consentito utilizzare ossigeno o gas combustibili come fonte di energia Strumenti per l'inserimento di dispositivi di fissaggio ad aria compressa;

- Gli utensili per l'inserimento di elementi di fissaggio devono essere collegati solo a una fornitura d'aria in cui la pressione massima consentita dell'utensile non può essere superata di oltre 10%; in caso di pressione superiore, un riduttore di pressione che comprenda a la valvola di sicurezza a valle dovrà essere integrata nella fornitura di aria compressa; - solo pezzi di ricambio specificati dal produttore o da suoi autorizzati il rappresentante dovrà essere utilizzato nella riparazione degli strumenti per l'inserimento di elementi di fissaggio; - le riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da altri esperti, avuto riguardo alle informazioni fornite nell'operazione Istruzioni.

- indica il montaggio degli utensili per l'inserimento degli elementi di fissaggio su un supporto, ad esempio su a tavolo di lavoro, deve essere progettato e costruito dal produttore dello stand in modo tale che l'elemento di fissaggio si inserisca gli utensili possono essere fissati in sicurezza per l'uso previsto, evitando così ad esempio danni, distorsioni, spostamenti.

Campi di applicazione speciali per l'utensile per l'inserimento di elementi di fissaggio possono richiedere il osservanza di ulteriori disposizioni e regolamenti. - Possono essere utilizzati solo i principali prodotti energetici e lubrificanti elencati nelle istruzioni per l'uso usato:

- utensili per l'inserimento di elementi di fissaggio contrassegnati da un triangolo equilatero invertito in piedi un punto può essere utilizzato solo con un efficace giogo di sicurezza; - per la manutenzione degli utensili per l'inserimento di elementi di fissaggio, solo pezzi di ricambio specificati dal deve essere utilizzato il produttore o il suo rappresentante autorizzato; - le riparazioni devono essere eseguite solo da agenti autorizzati dal produttore o da altri specialisti, tenuto conto delle informazioni fornite nell'operazione Istruzioni;

- NOTA: Gli specialisti sono coloro che, a seguito di formazione professionale o

esperienza, avere sufficiente esperienza nel campo degli strumenti di fissaggio e

sufficiente familiarità con le pertinenti disposizioni governative in materia di protezione industriale, norme antinfortunistiche, direttive e tecniche generalmente riconosciute

regolamenti (ad esempio standard CEN e CENELEC), per essere in grado di valutare la sicurezza. condizioni di lavoro degli strumenti di fissaggio.

2.2 Emissione di rumore

I valori di rumore caratteristici per l'utensile per l'inserimento di elementi di fissaggio sono stati determinato in conformità con EN12549:1999 e EN ISO4871"

Acustica-Codice di prova del rumore per gli strumenti di fissaggio-Metodo ingegneristico" (vedi Dati tecnici).

Questi valori sono valori caratteristici riferiti all'utensile e non rappresentano il sviluppo di rumore nel punto di utilizzo. Lo sviluppo di rumore nel punto di utilizzo lo farà ad esempio dipendono dall'ambiente di lavoro, dal pezzo da lavorare, dal pezzo da lavorare supporto e il numero di operazioni di guida, ecc.

A seconda delle condizioni sul posto di lavoro e della forma del posto di lavoro, Potrebbe essere necessario adottare misure individuali di attenuazione del rumore, ad es posizionare i pezzi da lavorare su supporti insonorizzati, prevenendo le vibrazioni del pezzo da lavorare mediante bloccaggio o copertura, regolazione alla pressione minima dell'aria necessario per l'operazione in questione, ecc. È necessario indossare l'udito dispositivi di protezione.

2.3 Informazioni sull'impatto meccanico (vibrazioni)

I valori di vibrazione caratteristici per l'utensile per l'inserimento di elementi di fissaggio sono stati determinato in conformità alle norme ISO 8662-11:1999 e EN 12096 –

Misurazione delle vibrazioni negli utensili elettrici portatili – Parte 11: Avvitamento di dispositivi di fissaggio utensili (vedi Dati Tecnici).

Questo valore è un valore caratteristico riferito all'utensile e non rappresenta il influenza sul sistema mano-braccio durante l'utilizzo dell'utensile. Un'influenza per il Il sistema mano-braccio durante l'utilizzo dell'utensile dipenderà, ad esempio, dalla presa forza, la forza di pressione di contatto, la direzione di lavoro, la regolazione dell'energia fornitura, il posto di lavoro, il supporto del pezzo da lavorare.

2.4 Sicurezza dell'utensile per l'inserimento dei dispositivi

di fissaggio - Controllare prima di ogni operazione che il meccanismo di sicurezza e di attivazione sia attivo funzioni correttamente e che tutti i dadi e i bulloni siano corretti.

• Non effettuare alcuna modifica all'utensile per l'inserimento di elementi di fissaggio senza l'ausilio di autorizzazione alla produzione.
• Non smontare o rendere inoperanti le parti dell'utensile per l'inserimento di elementi di fissaggio come il giogo di sicurezza.
• Non eseguire alcuna "riparazione di emergenza" senza strumenti e attrezzature adeguati.
• L'utensile per l'inserimento dei dispositivi di fissaggio deve essere sottoposto a manutenzione correttamente e a intervalli regolari secondo le istruzioni del Costruttore.
• Evitare di indebolirlo o danneggiarlo, ad esempio mediante: punzonatura o incisione;

modifica non autorizzata dal produttore in riferimento ai modelli realizzati

di materiale duro come l'acciaio; utilizzare l'attrezzatura come un martello; applicando forza eccessiva di qualsiasi tipo

2.5 Sicurezza sul lavoro

Non puntare mai alcuno strumento operativo per l'inserimento di dispositivi di fissaggio verso se stessi o contro qualsiasi altra persona o animale.

Tenere l'utensile per l'inserimento dei dispositivi di fissaggio durante l'operazione di lavoro in modo tale che non si possano causare lesioni alla testa o al il corpo in caso di possibile rinculo conseguente a a interruzione della fornitura di energia o aree difficili all'interno del posto di lavoro.ÿvedi fig 2ÿ

Non azionare mai l'utensile per l'inserimento di dispositivi di fissaggio nello spazio libero

Ciò eviterà qualsiasi pericolo causato dal volo libero elementi di fissaggio e sollecitazioni eccessive dell'utensile.

Lo strumento deve essere scollegato dall'aria compressa

sistema ai fini del trasporto, in particolare

dove vengono utilizzate scale o dove si verificano condizioni fisiche insolite la postura viene adottata durante il movimento (vedi Fig 3).

Trasportare lo strumento per l'inserimento degli elementi di fissaggio sul posto di lavoro utilizzando solo con la maniglia e mai con il grilletto azionato.

Prendere in considerazione le condizioni sul posto di lavoro. Gli elementi di fissaggio possono penetrare in lavori sottili

pezzi o scivolare dagli angoli e dai bordi dei posti di lavoro, mettendo così a rischio le persone.

Per la sicurezza personale, utilizzare dispositivi di protezione per l'udito e gli occhi protezione (vedi fig 2)

IMPORTANTE: NON dirigere il foro di sfiato regolabile verso l'operatore o altro

persone o animali durante l'utilizzo.

2.6 Dispositivi di azionamento

Gli strumenti per l'inserimento degli elementi di fissaggio vengono azionati azionando il grilletto mediante la pressione delle dita.

Inoltre, l'utensile per l'inserimento di elementi di fissaggio è dotato di un giogo di sicurezza che ne consente l'inserimento operazione da eseguire solo dopo che la volata dell'utensile è stata premuta contro un pezzo pezzo, questi utensili sono contrassegnati da un triangolo rovesciato () dietro il numero di serie e non è consentito l'uso senza un efficace giogo di sicurezza.

2.7 Sistemi di attuazione

A seconda del loro scopo, l'utensile per l'inserimento di elementi di fissaggio è dotato di un sistema di azionamento di azionamento sequenziale singolo e azionamento a contatto.

È possibile passare a una figura di chiodo per scegliere la singola attuazione sequenziale e cambiare a due figure di chiodi per scegliere l'attivazione del contatto.

- Azionamento sequenziale singolo: un sistema di attuazione in cui il grilletto e la sicura

la forcella deve essere attivata in modo che l'unica operazione di guida venga attuata tramite il grilletto dopo che la volata dell'utensile è stata applicata alla posizione di guida, successivamente ulteriori operazioni di guida possono essere eseguite solo dopo che il grilletto è stato premuto stato riportato nella posizione di non guida mentre la leva di sicurezza rimane premuta.

-Attuazione del contatto (versione limitata): un sistema di attuazione in cui il grilletto e il giogo di sicurezza deve essere azionato per ogni manovra di guida, con l'ordine di attivazione non specificata. Per operazioni di guida ripetute è sufficiente una delle due il grilletto rimane attivato e successivamente viene attivato il giogo di sicurezza, o morsa viceversa.

Gli utensili per l'inserimento di elementi di fissaggio dotati di azionamento a contatto devono essere contrassegnati con il simbolo" Non utilizzare su impalcature, scale (vedere Fig.4) e non deve essere utilizzato per applicazione specifica, ad esempio: - quando

il passaggio da un luogo di guida a un altro comporta l'uso di impalcature, scale, scale a pioli o costruzioni simili a scale, ad esempio listelli del tetto;

- chiusura di scatole o gabbie; -

installazione di sistemi di sicurezza nel trasporto, ad esempio su veicoli e vagoni.

Fig. 4: Simbolo "Non utilizzare su ponteggi, scale"

3 Sistema di aria compressa

Corretto funzionamento del

richiede lo strumento di guida per dispositivi di fissaggio

filtrato, asciutto e lubrificato

aria compressa in quantità adeguata

le quantità.

Se la pressione dell'aria nel sistema di linea supera il massimo consentito dal

strumento di guida del dispositivo di fissaggio, riduzione della pressione

deve essere inoltre installata una valvola seguita da una valvola di sicurezza a valle

linea di alimentazione all'utensile.

NOTA: quando l'aria compressa viene generata dai compressori, l'umidità naturale

nell'aria si condensa e si raccoglie come acqua condensata in recipienti a pressione e

condutture. Questa condensa deve essere rimossa mediante separatori d'acqua.

Questi separatori d'acqua devono essere controllati quotidianamente e se necessario

drenato, altrimenti si potrebbe sviluppare corrosione nel sistema dell'aria compressa e

nello strumento di inserimento dispositivi di fissaggio. Il che serve ad accelerare l'usura.

L'impianto di compressione deve essere adeguatamente dimensionato in termini di pressione

potenza e rendimento (portata volumetrica) per il consumo previsto

previsto. Tratti di linea troppo piccoli rispetto alla lunghezza della linea

(tubi e manichette), oltre a sovraccaricare il compressore, provocheranno pressione gocce.

Le tubazioni dell'aria compressa posate in modo permanente devono avere un diametro interno di at almeno 19 mm e un diametro grande corrispondente in caso di tubazioni relativamente lunghe o sono coinvolti più utenti.

Le tubazioni dell'aria compressa devono essere posate in modo da formare una pendenza (punto più alto verso l'interno). La direzione verso il compressore). Dovrebbero essere separatori d'acqua facilmente accessibili installato nei punti più bassi.

Le giunzioni per gli utenti devono essere unite alle tubazioni dall'alto, i punti di collegamento per gli strumenti di fissaggio devono essere dotati di aria compressa unità di manutenzione (filtro/separatore d'acqua/oliatore) direttamente nel punto di giunzione.

Gli oliatori devono essere controllati quotidianamente e se necessario rabboccati con il grado di olio consigliato (vedi DATI TECNICI). Dove la lunghezza del tubo è superiore 10 m., la fornitura di olio per l'avvitatore di fissaggio non può essere garantita, pertanto consigliamo da 2 a 5 gocce (a seconda del carico dell'utensile

utensile per l'inserimento di dispositivi di fissaggio) dell'olio consigliato (vedere DATI TECNICI).

aggiunto tramite l'ingresso dell'aria dell'utensile o un oliatore collegato direttamente all'inserimento del dispositivo di fissaggio attrezzo. (vedi figura 5)

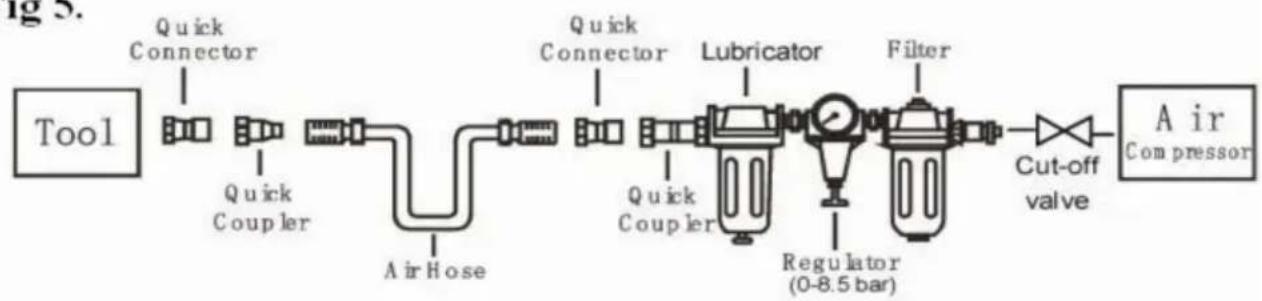

Fig 5.

4 Preparazione dello strumento per l'uso

4.1 Preparazione di uno strumento per la prima messa in funzione

Si prega di leggere e osservare queste istruzioni per l'uso prima di utilizzare lo strumento. Di base le misure di sicurezza devono essere sempre seguite rigorosamente per proteggere da eventuali danni l'apparecchiatura e lesioni personali all'utente o ad altre persone che lavorano nell'ambiente vicinanze dell'operazione.

4.2 Collegamento all'impianto di aria compressa

Assicurarsi che la pressione fornita dal sistema di aria compressa non superi

la pressione massima consentita dell'utensile per l'inserimento di dispositivi di fissaggio. Impostare la pressione dell'aria inizialmente al valore più basso della pressione ammissibile consigliata (vedi DATI TECNICI).

Svuotare il caricatore per evitare che un elemento di fissaggio venga espulso nella fase successiva lavorare nel caso in cui le parti interne dell'utensile per l'inserimento dei dispositivi di fissaggio non siano presenti posizione iniziale dopo lavori di manutenzione e riparazione o trasporto.

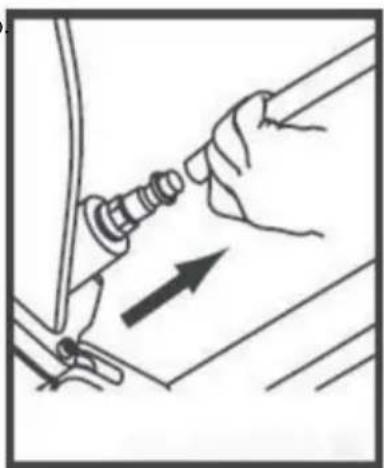

Collegare l'utensile per l'inserimento di dispositivi di fissaggio all'alimentazione dell'aria compressa utilizzando un attrezzo adatto tubo di pressione dotato di connettori ad azione rapida.

Verificare il corretto funzionamento applicando la volata dell'utensile per l'inserimento dei dispositivi di fissaggio un pezzo di legno o materiale legnoso e azionando il grilletto una o due volte.

4.3 Riempimento del caricatore

Possono essere utilizzati solo gli elementi di fissaggio specificati nei DATI TECNICI (vedi 1.1).

Quando si riempie il caricatore, tenere l'utensile in modo che la volata non sia rivolta verso l'operatore o qualsiasi altra persona o animale.

4.4 Movimentazione dell'utensile

Prestare attenzione al 2-Riferimento speciale-di queste istruzioni per l'uso.

Dopo aver controllato che l'utensile per l'inserimento dei dispositivi di fissaggio funzioni correttamente, applicare l'utensile al pezzo da lavorare e azionare il grilletto.

Controllare se l'elemento di fissaggio è stato inserito nel pezzo in lavorazione in conformità con i requisiti. - se l'elemento

di fissaggio sporge, aumentare la pressione dell'aria con incrementi di 0,5 bar, controllando il risultato dopo ogni nuova regolazione; - se il dispositivo di fissaggio viene

inserito ad una profondità eccessiva ridurre la pressione dell'aria I incrementi di 0,5 bar finché il risultato non è soddisfacente.

In ogni caso si dovrebbe cercare di lavorare con la pressione atmosferica più bassa possibile.

Questo ti darà tre vantaggi significativi;

1. Si risparmierà energia, 2.

Verrà prodotto meno rumore, 3. Si otterrà una riduzione dell'usura degli strumenti di fissaggio.

Evitare di attivare l'utensile per l'inserimento di dispositivi di fissaggio se il caricatore è vuoto.

Qualsiasi utensile per l'inserimento di dispositivi di fissaggio difettoso o non correttamente funzionante deve essere immediatamente rimosso scollegato dall'alimentazione dell'aria compressa e consegnato a uno specialista per ispezione.

In caso di interruzioni prolungate del lavoro o al termine del turno di lavoro, disconnettersi

l'utensile dall'alimentazione dell'aria compressa e si consiglia di svuotare il

rivista.

I connettori dell'aria compressa dell'utensile per l'inserimento dei dispositivi di fissaggio e i tubi flessibili dovrebbero essere protetto dalla contaminazione, dall'ingresso di trucioli di polvere grossolana, sabbia, ecc provocare perdite e danni all'utensile per l'inserimento dei dispositivi di fissaggio e ai giunti.

5. Manutenzione

Scollegare l'utensile dal compressore prima di effettuare regolazioni, eliminare inceppamenti, effettuare interventi di assistenza e manutenzione, spostarsi e durante il mancato funzionamento.

Lubrificazione regolare, se l'utensile non utilizza l'oliatore automatico interno, posizionare

2 o 6 gocce di olio per utensili pneumatici nella presa d'aria prima di ogni giornata lavorativa o dopo

2 ore di uso continuo a seconda delle caratteristiche del pezzo o del tipo

di elementi di fissaggio.

Gli strumenti pneumatici devono essere ispezionati periodicamente e le parti usurate o rotte deve essere sostituito per mantenere lo strumento funzionante in modo sicuro ed efficiente. Controlla e sostituire tutti gli O-ring, le guarnizioni, ecc. usurati o danneggiati. Stringere tutte le viti e tappi per evitare lesioni personali. Questo dovrebbe essere fatto da un esperto.

Effettuare un'ispezione regolare per verificare il libero movimento del grilletto, della molla e della sicura meccanismo per garantire che il sistema sicuro sia completo e funzionante: non allentato e parti mancanti, nessuna parte di costruzione o di stoccaggio.

Mantenere il caricatore e la punta dell'utensile puliti e privi di residui di sporco o abrasivi particelle.

Quando le temperature sono sotto lo zero, gli strumenti dovrebbero essere tenuti al caldo da qualsiasi metodo comodo e sicuro.

6 Risoluzione dei problemi (vedere tabella 1)

PROBLEMA SINTOMO		SOLUZIONI
Perdita d'aria vicino alla cima dello strumento o in zona di innesco	1. L'O-ring nella valvola del grilletto è danneggiato.2. La testa della valvola a grilletto è danno.3. Stelo della valvola di attivazione, guarnizione o Gli O-ring sono danneggiati.	1. Controllare e sostituire l'O-ring.2. Controllare e sostituire.3. Controllare e sostituire la valvola a grilletto stelo, guarnizione o O-ring
Perdita d'aria vicina parte inferiore dello strumento.	1. Viti allentate.2. O-ring usurati o danneggiati o paraurti.	1. Stringere le viti.2. Controllare e sostituire gli O-ring o paraurti.
Perdita d'aria tra il corpo e cilindro berretto.	1. Viti allentate.2. O-ring usurati o danneggiati o foche.	1. Stringere la vite.2. Controllare e sostituire gli O-ring o paraurti.
Guida della lama anche il fissaggio profondo.	1. Paraurti usurato.2. La pressione dell'aria è troppo alta.	1. Sostituire il paraurti.2. Regolare la pressione dell'aria.
Lo strumento no funzionare bene: Potere non dispositivo di fissaggio dell'azionamentoO operare lentamente.	1. Alimentazione d'aria inadeguata.2. Lubrificazione inadeguata.3. O-ring usurati o danneggiati o foche.4. Luce di scarico nella testata è bloccato.	1. Verificare che l'alimentazione d'aria sia adeguata.2. Versare 2 o 6 gocce di olio presa d'aria. 3. Controllare e sostituire O-ring o guarnizione. 4. Sostituisci parti interne danneggiate.
Lo strumento salta elementi di fissaggio.	1. Paraurti usurato o danneggiato primavera.2. Sporco nella piastra anteriore.3. Previene sporco o danni gli elementi di fissaggio non si muovano liberamente rivista.4. O-ring sul pistone usurato o secco o mancaLubrificazione. 5. Guarnizione dei coperchi del cilind perdite.	1. Sostituire il paraurti o lo spintore primavera.2. Pulire il canale di azionamento anteriore piatto.3. La rivista deve esserlo puliti.AnteL'O-ring deve essere sostituito.E lubrificare.5. Sostituire la rondella di tenuta.
Gli strumenti si inceppano.	1. Errato o danneggiato elementi di fissaggio.2. Driver danneggiato o usurato guida.3. Caricatore o vite frontale sciolto.4. Il caricatore è sporco.	1. Cambia e usa correttamente dispositivo di fissaggio.2. Controllare e sostituire il autista.3. Stringere il caricatore.4. Pulisci il caricatore.
