Produkttyp	Pneumatisk spolspikpistol
Märke	Vevor
Modell	CN83N
Arbetstryck	70-110 PSI (4,8-7,5 bar)
Maximalt tryck	120 PSI (8,3 bar)
Ljudtrycksnivå	84 dB(A)
Ljudeffektnivå	97 dB(A)
Vibrationer	4,6 cm/s²
Magasinkapacitet	225-300 fästelement
Fästtyp	Spolspik (coil nails)
Användningsområden	Takunderlag, väggbeklädnad, stomme, trädäck, reglar
Matning	Tryckluft
Anslutning	Snabbkoppling (typer USA, Europa, Japan)
Uppskattad vikt	Cirka 2,5 kg
Aktiveringslägen	Enkel sekventiell aktivering och kontaktdrivning (valbar)
Säkerhet	Säkerhetsbygel; hörselskydd och skyddsglasögon rekommenderas
Underhåll	Regelbunden smörjning med pneumatisk olja; rengöring av magasin och nos
Reservdelar	O-ringar, stötdämpare, spikguide, etc. tillgängliga via Vevor
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - CN83N Vevor

Hur ställer man in lufttrycket för spikpistolen CN83N?

Ställ in trycket mellan 70 och 110 PSI (4,8-7,5 bar) beroende på applikationen. Börja med det lägsta värdet och öka i steg om 0,5 bar om fästelementen inte trycks in tillräckligt. Överskrid aldrig 120 PSI (8,3 bar).

Vilken olja ska jag använda för smörjning av spikpistolen?

Använd en kvalitetsolja för pneumatiska verktyg. Om du inte har en linjesmörjare, tillsätt 2 till 6 droppar i luftintaget före varje arbetsdag eller efter 2 timmars kontinuerlig användning.

Hur byter man aktiveringsläge (sekventiell eller kontaktdrivning)?

Aktiveringsläget väljs genom att vrida på spiksymbolen på verktygets ovansida: en spik för enkel sekventiell aktivering, två spikar för kontaktdrivning. Se avsnitt 2.7 i manualen.

Vad gör man om det läcker luft vid avtryckaren?

Kontrollera O-ringen i avtryckarventilen och byt ut den om den är skadad. Inspektera även ventilskaftet och dess tätningar. Se felsökningstabellen i manualen.

Hur rengör man magasinet och nos på verktyget?

Koppla bort verktyget från kompressorn. Använd tryckluft för att blåsa bort smuts, ludd eller slipande partiklar. Regelbunden rengöring förhindrar stopp och säkerställer smidig drift.

Vilka typer av fästelement ska användas med spikpistolen CN83N?

Använd endast de fästelement som anges i tekniska data: spolspik med en kapacitet på 225 till 300 stycken. Verktyget och fästelementen utgör ett enhetligt säkerhetssystem.

Hur undviker man spikstopp?

Se till att använda korrekta och oskadade fästelement. Rengör regelbundet magasinet och spikguiden. Kontrollera att tryckfjädern och stötdämparen inte är slitna och byt ut dem vid behov.

Kan jag använda spikpistolen på en ställning eller stege?

Verktyget i kontaktdrivningsläge får inte användas på ställningar, stegar eller liknande strukturer (motsvarande symbol). Använd enkel sekventiell aktivering för dessa applikationer.

Hur transporterar man spikpistolen säkert?

Koppla alltid bort verktyget från tryckluftssystemet före transport. Håll det i handtaget, aldrig i avtryckaren. Rikta inte mynningen mot dig själv eller andra.

Var hittar jag reservdelar till spikpistolen Vevor CN83N?

Reservdelar (O-ringar, stötdämpare, spikguide, etc.) finns tillgängliga från Vevor. Besök webbplatsen www.vevor.com/support för eftermarknadsservice och reservdelar.

BRUKSANVISNING CN83N Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

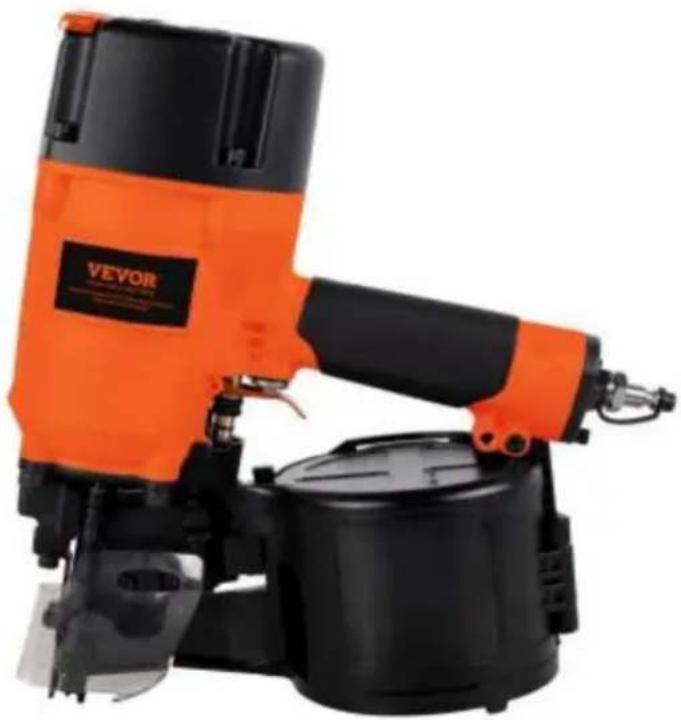

SPIKPISTOL

MODELL: CN83

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPIKPISTOL

MODELL: CN83

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionshandboken noggrant.

Bär alltid ANSI-godkända skyddsglasögon när du arbetar med verktyg och utrustning.

Använd ögonskydd.

Använd hörselskydd.

Bär dammasker

Använd skyddshandskar.

Teknisk data

MODELL	CN83	Buller enligt EN12549:1999 och I ISO 4871
SNABBT KOPPLARE	USA TYP EUROPA TYP JAPAN TYP	A-vägt ljud trycknivå	LpA=84dB(A)
Arbetstryck	70-110PSI (4,8-7,5 bar)	Ljudeffektnivå LwA=97dB(A)
Max. tryck 120PSI (8,3bar)		Vibration	4,6 cm/s2

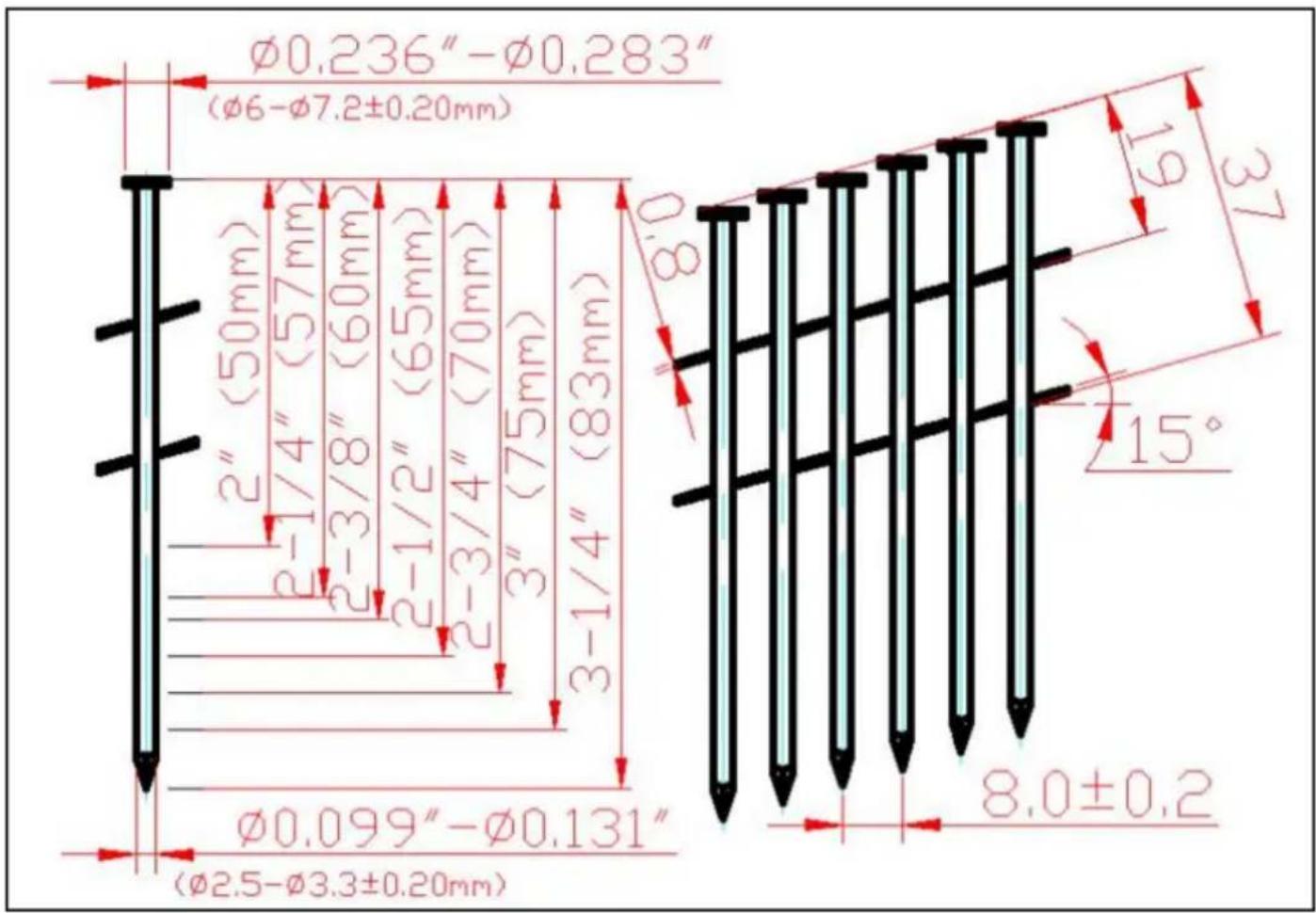

1.1 Fästelement

kapacitet: 225-300st

Fäststorlek:

Användning: Underlag för takterrass, väggbeklädnad, inramning, rekreationsdäck, päslister

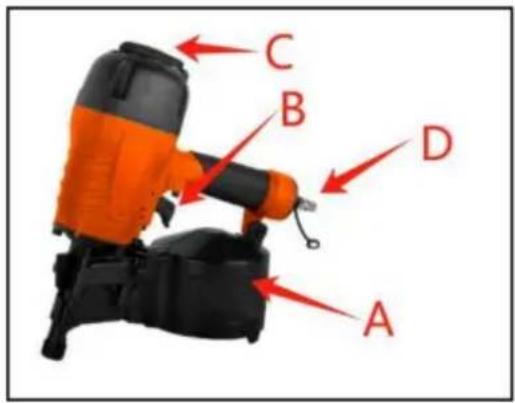

1.4 platser för delar (se bild)

En tidning

B-Trigger

C-avgasventil

D- Air Quick Coupler

Särskilda referenser

2.1 Instruktioner

Följande standard är tillämplig på verktyg för att driva fästelement; EN792- 13:2000+A1:2008

"Säkerhetskrav för handhållna icke-elektriska elverktyg – Del 13: Verktyg för att driva fästelement".

Denna standard kräver att

endast de fästelement som anges i bruksanvisningen (se

TEKNISKA DATA) ska användas i verktyg för att driva fästelement. Verktyget för att driva fästelement och de fästelement som anges i bruksanvisningen ska

betraktas som ett säkerhetssystem för en

enhet; - snabbkopplingar ska användas för anslutning till tryckluften

systemet och den icke förslutningsbara nippeln måste monteras på verktyget på ett sådant sätt att ingen tryckluft finns kvar i verktyget efter frånkoppling; - syre eller

brännbara gaser får inte användas som energikälla för

tryckluftdrivna fästdonsdrivverktyg; - verktyg för att driva

fästelement får endast anslutas till en lufttillförsel där

maximalt tillåtet tryck för verktyget kan inte överskridas med mer än

10 %; vid högre tryck, en tryckreduceringsventil som inkluderar en

nedströms säkerhetsventil ska byggas in i tryckluftsförsörjningen; - endast reservdelar specificerade av tillverkaren eller dennes auktoriserade

representant ska användas vid reparation av verktyg för indrivning av fästelement; - reparationer får endast utföras av tillverkarens auktoriserade ombud eller av

andra experter, med vederbörlig hänsyn till den information som ges i verksamhetens instruktioner.

- står för montering av fästdonsdrivverktygen på ett stöd, till exempel på en arbetsbord, ska utformas och

konstruerad av montertillverkaren på ett sådant sätt att fästelementet driver verktyg kan säkert fixeras för avsedd användning, på så sätt till exempel undvika skador, förvrängning, förskjutning.

Särskilda användningsområden för fästdonsdrivverktyget kan kräva iakttagande av ytterligare bestämmelser och föreskrifter. -

endast den huvudsakliga energi och smörjmedel som anges i bruksanvisningen får vara Begagnade:

- verktyg för att driva fästelement märkta med en inverterad liksidig triangel som står på en spets får endast användas med ett effektivt säkerhetsok; - för

underhåll av verktyg för att driva fästelement, endast reservdelar specificerade av tillverkaren eller dennes representant ska användas. - reparationer får

endast utföras av agenter som är auktoriserade av tillverkaren eller av andra specialister, med vederbörlig hänsyn till den information som ges i operationen instruktioner;

- OBS: Specialister är de som till följd av yrkesutbildning eller

erfarenhet, ha tillräcklig expertis inom området för indrivningsverktyg för fästelement och tillräcklig förtrogenhet med relevanta statliga industriskyddsbestämmelser, föreskrifter för förebyggande av olyckor, direktiv och allmänt erkänd teknisk föreskrifter (t.ex. CEN- och CENELEC-standarder), för att kunna bedöma det säkra arbetstillständ för indrivningsverktyg för fästelement.

2.2 Bulleremission

De karakteristiska ljudvärdena för fästdonsdrivverktyget har varit bestäms i enlighet med EN12549:1999 och EN ISO4871"

Akustik - Bullertestkod för fästdonsdrivverktyg - Ingenjörsmetod" (se Teknisk data).

Dessa värden är verktygsrelaterade karakteristiska värden och representerar inte bullerutveckling vid användningsstället. Bullerutveckling vid användningsplatsen kommer till exempel beror på arbetsmiljön, arbetsstycket, arbetsstycket stöd och antal köroperationer m.m.

Beroende på förhållandena på arbetsplatsen och arbetsplatsens form, individuella bullerdämpningsåtgärder kan behöva utföras som t.ex placera arbetsstycken på ljuddämpande stöd, förhindrar arbetsstyckets vibrationer med hjälp av klämning eller täckning, justering till det lägsta lufttrycket krävs för den inblandade operationen etc. Det är nödvändigt att bära hörsel skyddsutrustning.

2.3 Information om mekanisk påverkan (vibration)

De karakteristiska vibrationsvärdena för fästdonsdrivverktyget har bestämts i enlighet med ISO 8662-11:1999 och EN 12096 –

Mätning av vibrationer i handhållna elverktyg – Del 11: Fästelementsdriftverktyg (se Tekniska data).

Detta värde är ett verktygsrelaterat karakteristiskt värde och representerar inte påverkan på hand-arm-systemet vid användning av verktyget. Ett inflytande på hand-arm-systemet vid användning av verktyget beror till exempel på greppkraft, kontakttryckkraft, arbetsriktning, justering av energitillförseln, arbetsplatsen och arbetsstyckets stöd.

2.4 Säkerhet för fästdonsdrivverktyget -

Kontrollera före varje operation att säkerhets- och utlösningsmekanismen fungerar korrekt och att alla muttrar och bultar är rätt åtdragna.

• Utför inga ändringar på fästdonsdrivverktyget utan tillverkarens auktorisation.
• Ta inte isär eller gör några delar av fästdonsdrivverktyget ur funktion, såsom säkerhetsoket.
• Utför inga "nödreparationer" utan rätt verktyg och utrustning.
• Fästverktyget ska servas ordentligt och med jämna mellanrum i enlighet med tillverkarens instruktioner.
• Undvik att försvaga eller skada verktyget, till exempel genom: stansning eller gravering; modifiering som inte är godkänd av tillverkaren; användning som hammare; applicering av överdriven kraft av något slag.

2.5 Säkerhet i arbetet

Rikta aldrig något fungerande fästdon mot dig själv eller mot någon annan person eller djur.

Håll fästdonsdrivverktyget under arbetsoperationen på ett sådant sätt att inga skador kan orsakas på huvudet eller på kroppen i händelse av eventuell rekyl till följd av ett avbrott i energiförsörjningen eller hårda områden inom arbetsplatsen. (se fig 2)

Aktivera aldrig fästdonsdrivverktyget i fritt utrymme.

Detta kommer att undvika alla faror orsakade av fritt flygande fästelement och överdriven belastning av verktyget.

Verktyget ska kopplas bort från tryckluften

system för transportändamål, särskilt

där stegar används eller där en ovanlig fysisk

hållningen antas under förflyttning (se fig. 3).

Bär fästdonsdrivverktyget på arbetsplatsen med hjälp av endast handtaget och aldrig med avtryckaren aktiverad.

Ta hänsyn till förhållandena på arbetsplatsen. Fästelement kan tränga igenom tunt arbete

bitar eller glider av hörn och kanter på arbetsplatser, och därmed utsätta människor för risker. För personlig säkerhet, använd skyddsutrustning såsom hörselskydd och ögonskydd (se fig 2)

VIKTIGT: Rikta INTE det justerbara ventilationshålet mot operatören eller någon annan person eller djur under användningen.

2.6 Triggande enheter

Verktyg för att driva fästelement manövreras genom att manövrera avtryckaren med fingertryck. Dessutom är fästdonsdrivverktyg försett med ett säkerhetsok som möjliggör att körningen ska utföras först efter att verktygets mynning har pressats mot ett arbetsstycke. Dessa verktyg är markerade med en inverterad triangel() bakom serienumret och är inte tillåtna för användning utan ett effektivt säkerhetsok.

2.7 Manöversystem

Beroende på deras syfte är fästdonsdrivverktyg försett med manöversystem av enkel sekventiell aktivering och kontaktaktivering.

Du kan byta till en spikfigur för att välja enkel sekventiell aktivering och byta till två spikfigur för att välja kontaktaktivering.

- Enkel sekventiell aktivering: Ett manöversystem där avtryckaren och säkerhetsoket måste aktiveras så att den enda enstaka köroperationen aktiveras via avtryckaren efter att verktygets mynning har applicerats på körplatsen. Därefter kan ytterligare köroperationer endast utföras efter att avtryckaren har återställts till icke-körläge medan säkerhetsoket förblir nedtryckt.

- Kontaktaktivering (begränsad version): Ett manöversystem där avtryckaren och säkerhetsoket måste aktiveras för varje körning, med ordningen på aktivering anges inte. För upprepad körning är det tillräckligt om antingen avtryckaren förblir aktiverad och säkerhetsoket aktiveras därefter, eller tvärtom.

Fästdonsdrivverktyg utrustade med kontaktmanövrering måste märkas med symbol "Använd inte på byggnadsställningar, stegar" (se Fig. 4) och ska inte användas för specifik tillämpning, till exempel: när man byter från en körplats till en annan innebär användning av ställningar, trappor, stegar eller stegliknande konstruktioner, t.ex. takribbor;

- att stänga lådor eller

lådor; - montering av transportsäkerhetssystem t.ex. på fordon och vagnar.

Fig. 4: Symbol "Använd inte på byggnadsställningar, stegar"

3 Tryckluftssystem

Korrekt funktion av

fästdonsdrivande verktyg kräver filtrerad, torr och smord tryckluft i tillräcklig mängd.

Om lufttrycket i ledningssystemet överstiger det maximalt tillåtna för fästdonsdrivande verktyg, ska en tryckreducerande ventil följd av en nedströms säkerhetsventil dessutom monteras i matningsledningen till verktyget.

OBS: När tryckluft genereras av kompressorer, kondenserar den naturliga fukten i luften och samlas som kondensvatten i tryckkärl och rörledningar. Detta kondensat måste avlägsnas med vattenavskiljare. Dessa vattenavskiljare måste kontrolleras dagligen och vid behov dräneras, eftersom korrosion annars kan utvecklas i tryckluftssystemet och i fästdonsdrivverktyget, vilket påskyndar slitaget. Kompressoranläggningen ska vara tillräckligt dimensionerad med avseende på tryck, effekt och prestanda (volymflöde) för den förbrukning som förväntas. Linjeavsnitt som är för små i förhållande till linans längd

(rör och slangar), såväl som överbelastning av kompressorn, kommer att resultera i tryckfall.

Permanent utlagda tryckluftsledningar bör ha en innerdiameter på

minst 19 mm och motsvarande stor diameter där relativt långa rörledningar respektive

flera användare är inblandade.

Tryckluftsrörledningar ska läggas så att de bildar en gradient (högsta punkten i riktning mot kompressorn). Lättåtkomliga vattenavskiljare ska installeras på de lägsta punkterna.

Kopplingar för användare ska anslutas till rörledningarna ovanifrån. Anslutningspunkter för fästdonsdrivverktyg ska förses med en tryckluftsserviceenhet (filter/vattenavskiljare/olja) direkt vid kopplingspunkten.

Oljor måste kontrolleras dagligen och vid behov fyllas på med rekommenderad oljekvalitet (se TEKNISKA DATA). Där slanglängder på över

10 m används, kan oljetillförseln för fästdonsdrivverktyget inte garanteras. Vi rekommenderar därför att 2 till 5 droppar (beroende på belastningen av

fästdonsdrivverktyget) av den rekommenderade oljan (se TEKNISKA DATA) tillsätts

via verktygets luftintag, eller en smörjanordning som är fäst direkt på fästdonsdrivverktyget. (se fig 5)

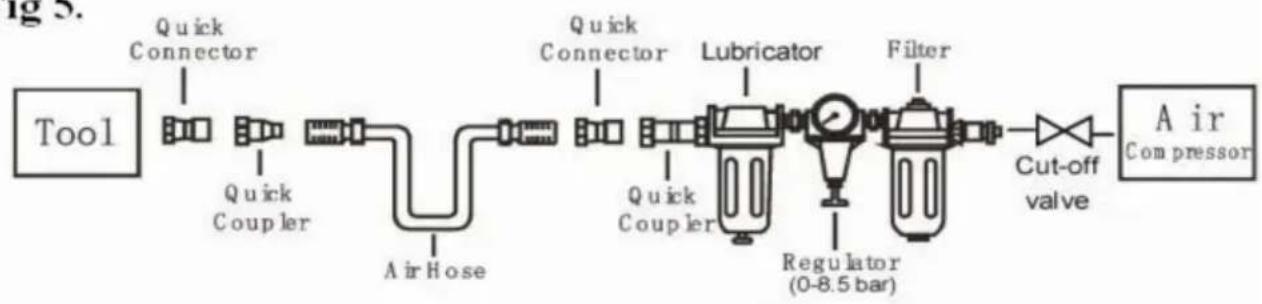

Fig 5.

4 Förbereda verktyget för användning

4.1 Förbereda ett verktyg för förstagångsdrift

Läs och följ denna bruksanvisning innan du använder verktyget. Grundläggande säkerhetsåtgärder bör alltid följas strikt för att skydda mot skador på

utrustningen och personskador på användaren eller andra personer som arbetar i verksamhetens närhet.

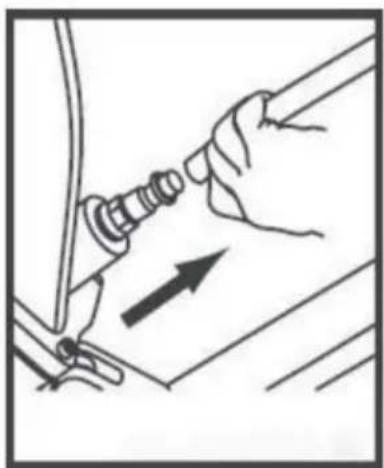

4.2 Anslutning till tryckluftssystemet

Se till att trycket som tillförs av tryckluftssystemet inte överstiger det högsta tillåtna trycket för fästdonsdrivverktyget. Ställ in lufttrycket initialt till det lägre värdet av det rekommenderade tillåtna trycket (se TEKNISK DATA).

Töm magasinet för att förhindra att ett fästelement skjuts ut i nästa steg av arbete i händelse av att inre delar av fästdonsdrivverktyget inte finns i startposition efter underhålls- och reparationsarbete eller transport.

Anslut fästdonsdrivverktyget till tryckluftsförsörjningen med lämplig tryckslang utrustad med snabbkopplingar.

Kontrollera att den fungerar korrekt genom att applicera munstycket på fästdonsdrivverktyget mot en bit trä eller trämaterial och aktivera avtryckaren en eller två gånger.

4.3 Fyllning av magasinet

Endast de fästelement som specificeras under TEKNISKA DATA (se 1.1) får användas. När du fyller magasinet, håll verktyget så att mynningen inte pekar mot operatören eller någon annan person eller andra djur.

4.4 Hantering av verktyget

Var uppmärksam på 2-Special Reference i denna bruksanvisning.

Efter att ha kontrollerat att fästdonsdrivverktyget fungerar korrekt, applicera verktyget till ett arbetsstycke och aktivera avtryckaren.

Kontrollera om fästelementet har slagits in i arbetsstycket i enlighet med detta med kraven. - om

fästelementet sticker ut, öka lufttrycket i steg om 0,5 bar, kontrollera resultatet efter varje ny justering; - om fästelementet drivs in på ett för stort djup, minska lufttrycket i

steg om 0,5 bar tills resultatet är tillfredsställande.

Du bör i alla händelser sträva efter att arbeta med lägsta möjliga lufttryck.

Detta kommer att ge dig tre betydande fördelar;

1. Energi kommer att sparas,
2. Mindre ljud kommer att produceras,
3. En minskning av slitaget på fästelementdrivande verktyg kommer att uppnås.

Undvik att utlösa fästdonsdrivverktyget om magasinet är tomt.

Alla defekta eller felaktigt fungerande fästdonsdrivverktyg måste omedelbart kopplas bort från tryckluftsförsörjningen och skickas till en specialist för inspektion.

Vid längre uppehåll i arbetet eller i slutet av arbetspasset, koppla ur verktyget från tryckluftsförsörjningen och det rekommenderas att tömma magasinet.

Tryckluftsanslutningarna på fästdonsdrivverktyget och slangarna ska skyddas mot kontaminering, inträngning av grova dammspån, sand etc. som kan resultera i läckor och skador på fästdonsdrivverktyget och kopplingarna.

5. Underhåll

Koppla bort verktyget från kompressorn före justering, åtgärdande av trassel, service och underhåll, omplacering och när det inte används.

Regelbunden smörjning: om ditt verktyg inte använder automatisk in-line olja, placera 2 eller 6 droppar pneumatisk verktygsolja i luftintaget före varje arbetsdag eller efter 2 timmars kontinuerlig användning, beroende på arbetsstyckets eller typens egenskaper av fästelement.

Luftdrivna verktyg måste inspekteras regelbundet och slitna eller trasiga delar måste bytas ut för att hålla verktyget i drift säkert och effektivt. Kontrollera och byt alla slitna eller skadade O-ringar, tätningar etc. Dra åt alla skruvar och lock för att undvika personskador. Detta bör göras av en expert.

Gör regelbunden inspektion för fri rörlighet av avtryckare, fjäder och säkerhetsmekanism för att säkerställa att ett säkert system är komplett och funktionellt: inga lösa och saknade delar, inga byggnads- eller lagerdelar.

Håll magasinet och näsan på verktyget rena och fria från smuts, ludd eller slipmedelspartiklar.

När temperaturen är under fryspunkten bör verktyg hållas varma med någon bekväm och säker metod.

6. Felsökning (se tabell 1)

SYMPTOM PROBLEM LÖSNINGAR
Luft läckanära toppenav verktyg eller i triggerområdet	1. O-ring i avtryckarventilen är skadad.2. Avtryckarventilhuvudet är skada.3. Avtryckare ventilskraft, tätning eller O-ringen är skadad.	1. Kontrollera och byt ut O-ringen.2. Kontrollera och byt ut.3. Kontrollera och byt ut avtryckarventilen skaft, tätning eller O-ring
Luftläcka nära botten av verktyget.	1. Lösa skruvar.stötfångare.	1. Dra åt skruvarna.2. Kontrollera och byt ut O-ringar2. Slitna eller eller stötfångare.
Luft läckamellan kroppenoch cylinderkeps.	1. Lösa skruvar.2. Slitna eller skadade O-ringar resp tätningar.	1. Dra åt skruven.2. Kontrollera och byt ut O-ringareller stötfångare.
Bladdrivningfäste också djup.	1. Sliten stötfångare.2. Lufttrycket är för högt.	1. Byt ut stötfångaren.2. Justera lufttrycket.
Verktyget gör det inte fungera bra: burk inte drivfäste eller fungera trögt.	1. Otilräcklig lufttillförsel.2. Otilräcklig smörjning.3. Slitna eller skadade O-ringar eller tätningar.4. Avgasport i cylinderhuvudet är blockerad.	1. Verifiera tillräcklig lufttillförsel.2. Häll 2 eller 6 droppar olja i luftintag. 3. Kontrollera och byt ut O-ringar eller tätning. 4. Byt ut skadade inre delar.
Verktygshopp fästelement.	1. Sliten stötfångare eller skadad vår.2. Smuts i frontplåten.3. Smuts eller skador förhindrar fästelement från att röra sig fritt in tidskrift.4. Sliten eller torr O-ring på kolv eller brist på Smörjning. 5. Cylinderkåpor tätar läcker.	1. Byt ut stötfångaren eller påskjutaren vår.2. Rengör drivkanalen på framsidan tallrik.3. Tidningen måste vara rengöras.4. O-ringen måste vara bytt.Och smörj.5. Byt ut tätningsbrickan.
Verktyg fastnar.	1. Felaktig eller skadad fästelement.2. Skadad eller sliten förare guide.3. Magasin eller nosskruv lösa.4. Tidningen är smutsig.	1. Ändra och använd korrekt fästanordning.2. Kontrollera och byt ut förare.3. Dra åt magasinet.4. Rengör magasinet.

vevor. se/support
