BEDIENUNGSANLEITUNG CN83N Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

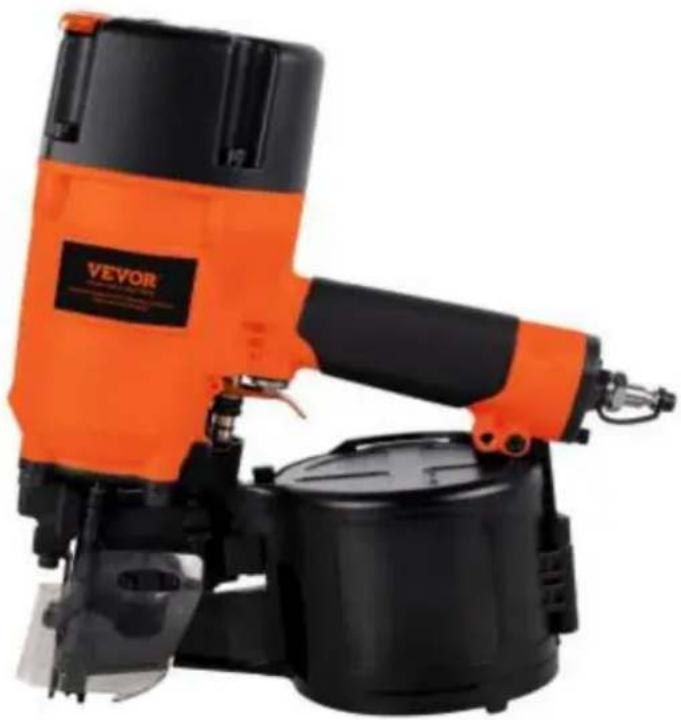

COILNAGLER

MODELL:CN83

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

COILNAGLER

MODELL:CN83

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.
	Tragen Sie beim Arbeiten mit Werkzeugen immer eine von ANSI zugelassene Schutzbrille und Ausrüstung.Tragen Sie einen Augenschutz.Tragen Sie einen Gehörschutz.Staubmasken tragenTragen Sie Schutzhandschuhe.

Technische Daten

MODELL	CN83	Lärm nach EN12549:1999 und IN ISO 4871
SCHNELL KOPPLER	USA-TYPEUROPA TYPJAPANISCHE TYP	A-gewichteter KlangDruckniveau	LpA = 84 dB(A)
Arbeitsdruck	70-110PSI(4,8-7,5 bar)	Schallleistungspegel LwA=97dB(A)
Max. Druck 120PSI	(8,3bar)	Vibration	4,6 cm/s ^2

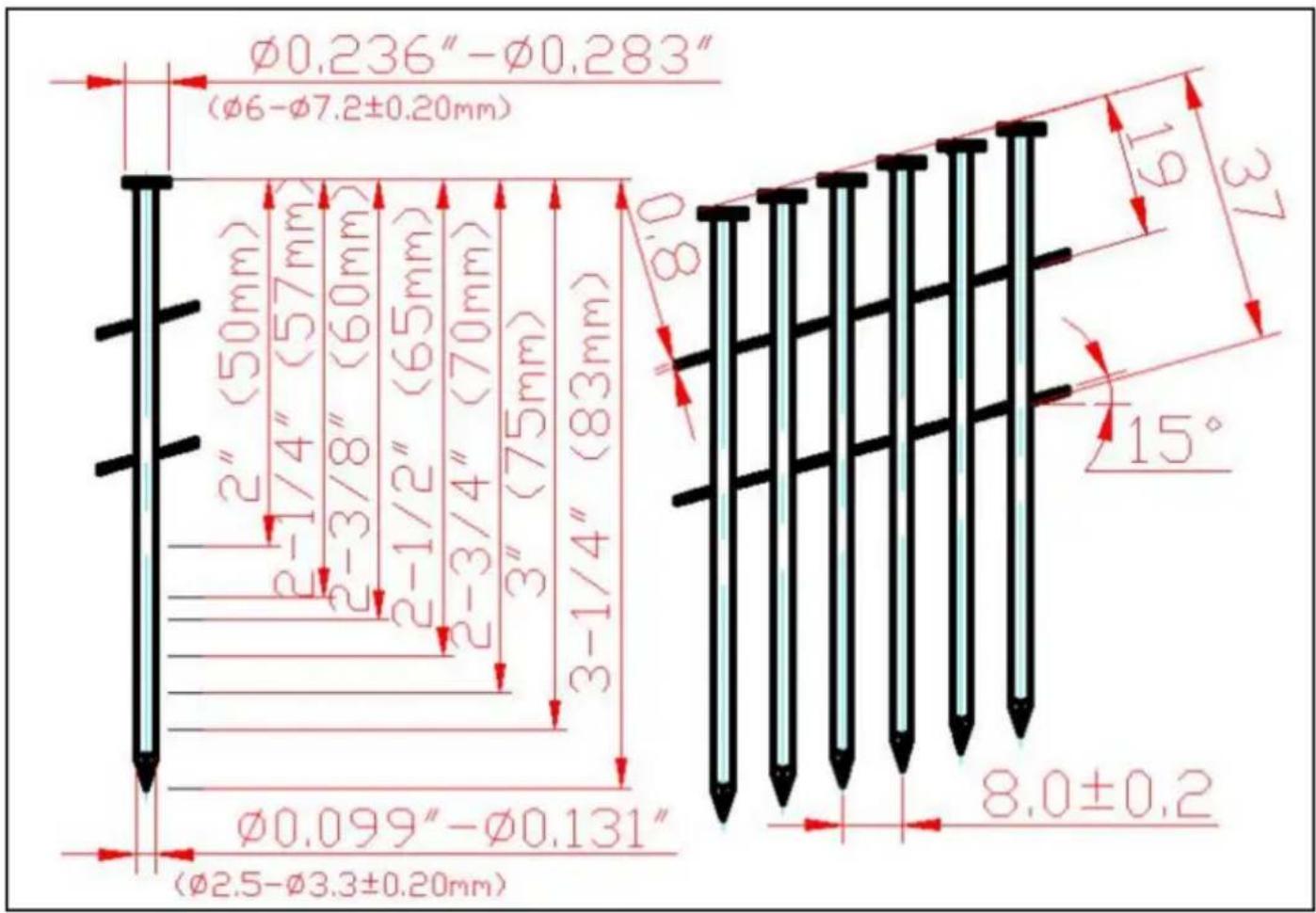

1.1 Befestigungselement

Kapazität: 225-300 Stück

Verschlussgröße:

Anwendung: Unterlage für Dachbeläge, Wandverkleidung, Rahmen, Freizeitdecks,

Latten

1.4 Lage der Teile (siehe Abbildung)

Ein Magazin

B-Auslöser

C-Abluftöffnung

D-Air Schnellkupplung

A B C D

Besondere Hinweise

2.1 Anweisungen

Für Eintreibgeräte für Befestigungselemente gilt die folgende Norm: EN792-13:2000+A1:2008

„Handgeführte nichtelektrische Werkzeuge – Sicherheitsanforderungen – Teil 13: Eintreibgeräte für Befestigungselemente“.

Diese Norm fordert, dass - nur die

Verbindungselemente verwendet werden dürfen, die in der Betriebsanleitung angegeben sind (siehe

TECHNISCHE DATEN) sind in Eintreibgeräten zu verwenden. Das Eintreibgerät Das Werkzeug und die in der Betriebsanleitung angegebenen Befestigungsmittel sind als Sicherheitssystem in einer Einheit zu betrachten; - für den Anschluss an die Druckluft sind Schnellkupplungen zu verwenden und der nicht verschließbare Nippel müssen so am Werkzeug angebracht sein, dass Nach dem Abklemmen darf keine Druckluft im Werkzeug verbleiben; - Sauerstoff oder brennbare Gase dürfen nicht als Energiequelle für druckluftbetriebene Eintreibgeräte; - Eintreibgeräte dürfen nur an eine Luftversorgung angeschlossen werden, bei der die Der maximal zulässige Druck des Werkzeugs kann nicht um mehr als 10%; bei höherem Druck ein Druckminderventil mit einem In die Druckluftversorgung dürfen keine nachgeschalteten Sicherheitsventile eingebaut werden; - nur vom Hersteller oder seinem autorisierten - Reparaturen dürfen nur von autorisierten Vertretern des Herstellers oder von

andere Experten unter Berücksichtigung der Informationen in den Betriebsanleitungen Anweisungen.

- Ständer zur Befestigung der Eintreibgeräte an einem Träger, beispielsweise an einem Arbeitstisch, muss so gestaltet sein und Die Stativkonstruktion muss vom Stativhersteller so konstruiert sein, dass die Werkzeuge können für den vorgesehenen Einsatz sicher fixiert und so beispielsweise Beschädigungen, Verspannungen, Verschiebungen vermieden werden.

Spezielle Einsatzgebiete des Eintreibgerätes können die Beachten Sie die zusätzlichen Bestimmungen und Vorschriften. - Es dürfen nur die in der Betriebsanleitung aufgeführten Hauptenergie- und Schmierstoffe verwendet werden. gebraucht:

• Eintreibgeräte, die mit einem umgekehrten gleichseitigen Dreieck gekennzeichnet sind, das auf Ein Punkt darf nur mit einem wirksamen Sicherheitsbügel verwendet werden; -
  Für die Wartung von Eintreibgeräten dürfen nur die vom Hersteller angegebenen Ersatzteile verwendet werden.
• Reparaturen dürfen nur von autorisierten Vertretern des Herstellers oder seines autorisierten Vertreters durchgeführt werden.
  durch andere Spezialisten unter Beachtung der Angaben in der Gebrauchsanweisung Anweisungen;
• HINWEIS: Fachkräfte sind Personen, die aufgrund einer beruflichen Ausbildung oder

Erfahrung, verfügen über ausreichende Fachkenntnisse im Bereich der Eintreibgeräte und ausreichende Kenntnisse über die einschlägigen staatlichen Arbeitsschutzbestimmungen, Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten technischen Vorschriften(z.B. CEN- und CENELEC-Normen), um die Sicherheit beurteilen zu können Betriebszustand der Eintreibgeräte.

2.2 Geräuschemission

Die Geräuschkennwerte für das Eintreibgerät wurden bestimmt nach EN12549:1999 und EN ISO4871“

Akustik - Lärmprüfnorm für Befestigungsgeräte - Technische Methode“ (siehe Technische Daten).

Diese Werte sind werkzeugbezogene Kennwerte und stellen nicht die Geräuschentwicklung am Einsatzort. Die Geräuschentwicklung am Einsatzort wird sind beispielsweise abhängig von der Arbeitsumgebung, dem Werkstück, der Unterstützung und Anzahl der Fahrvorgänge usw.

Abhängig von den Bedingungen am Arbeitsplatz und der Form des Arbeitsplatzes, Eventuell sind individuelle Schallschutzmaßnahmen erforderlich, wie z.B.

Platzieren von Werkstücken auf schalldämpfenden Unterlagen, wodurch Vibrationen des Werkstücks vermieden werden durch Klemmen oder Abdecken, Einstellen auf den Mindestluftdruck erforderlich für die jeweilige Operation usw. Es ist notwendig, Gehörschutz zu tragen Schutzausrüstung.

2.3 Angaben zu mechanischen Einwirkungen (Vibration)

Die Schwingungskennwerte des Eintreibgerätes wurden ermittelt nach ISO 8662-11:1999 und EN 12096 –

Messung der Vibration in handgeführten Elektrowerkzeugen – Teil 11: Eintreiben von Befestigungselementen Werkzeuge (siehe Technische Daten).

Dieser Wert ist ein werkzeugbezogener Kennwert und stellt nicht die Einfluss auf das Hand-Arm-System bei der Benutzung des Werkzeugs. Ein Einfluss auf die Das Hand-Arm-System beim Einsatz des Werkzeugs hängt beispielsweise von der Greifkraft ab. Anpresskraft, Arbeitsrichtung, Energieeinstellung und Versorgung, der Arbeitsplatz, die Werkstückauflage.

2.4 Sicherheit des Eintreibgerätes - Prüfen

Sie vor jedem Einsatz, ob der Sicherheits- und Auslösemechanismus ordnungsgemäß funktioniert und alle Schrauben und Muttern richtig sitzen.

• Führen Sie keine Veränderungen am Eintreibgerät ohne die Herstellergenehmigung.
• Keine Teile des Eintreibgerätes demontieren oder außer Funktion setzen wie zum Beispiel das Sicherheitsjoch.
• Führen Sie keine „Notfallreparaturen“ ohne geeignete Werkzeuge und Ausrüstung durch.
• Das Eintreibgerät sollte ordnungsgemäß und in regelmäßigen Abständen gewartet werden gemäß den Anweisungen des Herstellers.
• Vermeiden Sie eine Schwächung oder Beschädigung des Werkzeugs, beispielsweise durch: Stanzen oder Gravieren; vom Hersteller nicht autorisierte Änderung, die gegen Vorlagen verstößt aus hartem Material wie Stahl; verwenden Sie das Gerät als Hammer; übermäßige Gewalt jeglicher Art

2.5 Arbeitssicherheit

Richten Sie ein im Betrieb befindliches Befestigungsgerät niemals auf sich selbst auf andere Personen oder Tiere.

Halten Sie das Eintreibgerät während der Arbeit in

dass keine Verletzungen am Kopf oder an den

den Körper im Falle eines möglichen Rückstoßes infolge eines

Störungen der Energieversorgung oder harte Gebiete innerhalb der

Arbeitsplatz. (siehe Abb. 2)

Betätigen Sie das Eintreibgerät niemals in den freien Raum hinein.

Dadurch werden alle Gefahren durch freies Fliegen vermieden.

Verbindungselemente und übermäßige Beanspruchung des Werkzeugs.

Das Werkzeug muss von der Druckluft getrennt werden

System für Transportzwecke, insbesondere

wo Leitern verwendet werden oder wo eine ungewöhnliche körperliche

Die Körperhaltung wird während der Bewegung eingenommen (siehe Abb. 3).

Tragen Sie das Eintreibgerät am Arbeitsplatz mit

nur mit dem Griff und niemals mit dem Abzug betätigt werden.

Berücksichtigen Sie die Bedingungen am Arbeitsplatz. Befestigungselemente können dünne Werkstücke durchdringen.

oder rutschen an Ecken und Kanten von Arbeitsplätzen ab und gefährden so Personen.

Zur persönlichen Sicherheit verwenden Sie Schutzausrüstung wie Gehör- und Augenschutz.

Schutz (siehe Abb. 2)

WICHTIG: Richten Sie die verstellbare Entlüftungsöffnung NICHT auf den Bediener oder andere

Personen oder Tiere während der Nutzung.

2.6 Auslösegeräte

Die Bedienung von Eintreibgeräten erfolgt durch Betätigen des Auslösers per Fingerdruck.

Darüber hinaus ist das Befestigungselement-Eintreibgerät mit einem Sicherheitsbügel ausgestattet, der das Eintreiben ermöglicht

Der Vorgang darf nur durchgeführt werden, nachdem die Mündung des Werkzeugs gegen ein Werkstück gedrückt wurde.

Stück, Diese Werkzeuge sind mit einem umgekehrten Dreieck () hinter der Seriennummer gekennzeichnet und dürfen ohne wirksames Sicherheitsjoch nicht verwendet werden.

2.7 Betätigungssysteme

Je nach Verwendungszweck sind Eintreibgeräte mit einem Betätigungssystem ausgestattet,

einzelne sequentielle Betätigung und Kontaktbetätigung.

Sie können zu einer Nagelfigur wechseln, um eine einzelne sequentielle Betätigung zu wählen, und wechseln

zur Auswahl der Kontaktbetätigung mittels Zwei-Nagel-Abbildung.

- Einzelne sequentielle Betätigung: Ein Betätigungssystem, bei dem der Abzug und die Sicherung

Joch muss aktiviert werden, so dass nur eine einzige Fahrfunktion über das

Abzug erst nach dem Aufsetzen der Mündung des Werkzeugs auf die Eintreibstelle. Danach

können weitere Eintreibvorgänge erst nach dem

wurde in die Nicht-Fahrposition zurückgebracht, während der Sicherheitsbügel weiterhin gedrückt bleibt.

-Kontaktbetätigung (eingeschränkte Version): Ein Betätigungssystem, bei dem der Auslöser und

Der Sicherheitsbügel muss bei jedem Fahrvorgang betätigt werden, in der Reihenfolge

Betätigung nicht spezifiziert ist. Für wiederholte Fahrvorgänge genügt es, wenn entweder

der Abzug bleibt aktiviert und danach wird die Sicherheitsvorrichtung aktiviert, oder umgekehrt

umgekehrt.

Eintreibgeräte mit Kontaktauslösung müssen mit dem

Symbol „Nicht auf Gerüsten, Leitern verwenden“ (siehe Abb. 4) und darf nicht verwendet werden für

spezifische Anwendung zum Beispiel: -

wenn beim Wechsel eines Fahrortes zum anderen Gerüste, Treppen, Leitern oder leiterähnliche

Konstruktionen, zB Dachlatten, zum Einsatz kommen;

- Verschließen von Kisten oder

Verschlägen; - Anbringen von Transportsicherungen zB an Fahrzeugen und Waggons.

Abb. 4: Symbol „Nicht verwenden auf Gerüsten, Leitern“

3 Druckluftsystem

Das ordnungsgemäße Funktionieren der

Befestigungselement-Eintreibwerkzeug erfordert

gefiltert, trocken und geschmiert

Druckluft in ausreichender

Mengen.

Übersteigt der Luftdruck im Leitungssystem den maximal zulässigen

Eintreibgerät, ein Druckminderer

Ventil mit nachgeschaltetem Sicherheitsventil muss zusätzlich im

Versorgungsleitung zum Werkzeug.

HINWEIS: Bei der Erzeugung von Druckluft durch Kompressoren ist die natürliche Feuchtigkeit in der Luft kondensiert und sammelt sich als Kondenswasser in Druckbehältern und

Rohrleitungen. Dieses Kondensat muss durch Wasserabscheider entfernt werden.

Diese Wasserabscheider müssen täglich überprüft und ggf.

abgelassen werden, da es sonst zu Korrosion im Druckluftsystem kommen kann und im Befestigungselement-Eintreibgerät. Dies beschleunigt den Verschleiß.

Die Kompressoranlage muss druckmäßig ausreichend dimensioniert sein

Leistung und Leistung (Volumenstrom) für den zu versteuernden Verbrauch

zu erwarten. Zu kleine Leitungsabschnitte im Verhältnis zur Leitungslänge

(Rohre und Schläuche) sowie eine Überlastung des Kompressors führen zu Druck Tropfen.

Fest verlegte Druckluftleitungen sollten einen Innendurchmesser von mindestens mindestens 19 mm und einen entsprechend großen Durchmesser bei längeren Rohrleitungen oder Es sind mehrere Benutzer beteiligt.

Druckluftleitungen sollten mit Gefälle verlegt werden (höchster Punkt im in Richtung Kompressor). Leicht zugängliche Wasserabscheider sollten an den tiefsten Punkten installiert.

Abzweige für Verbraucher sollten von oben an die Rohrleitungen angeschlossen werden. Anschlussstellen für Eintreibgeräte sollten mit einer Druckluftleitung ausgestattet sein. Wartungseinheit (Filter/Wasserabscheider/Öler) direkt an der Verbindungsstelle.

Die Öler müssen täglich überprüft und bei Bedarf mit dem empfohlene Ölsorte (siehe TECHNISCHE DATEN). Bei Schlauchlängen über

10 m verwendet werden, kann die Ölversorgung des Eintreibgerätes nicht gewährleistet werden. Wir empfehlen daher, 2 bis 5 Tropfen (je nach Belastung des) des empfohlenen Öls (siehe TECHNISCHE DATEN) sollte

Die Zugabe erfolgt über den Lufteinlass des Werkzeugs oder über einen direkt am Befestigungselement angebrachten Öler. Werkzeug. (siehe Abb. 5)

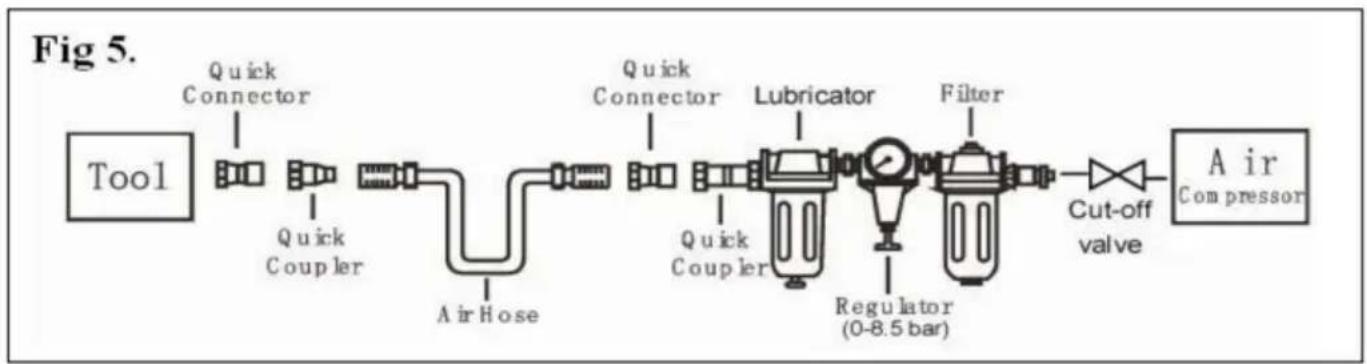


4 Werkzeug einsatzbereit machen

4.1 Werkzeug für die erste Inbetriebnahme vorbereiten

Bitte lesen und beachten Sie diese Bedienungsanleitung, bevor Sie das Werkzeug verwenden. Sicherheitsmaßnahmen sollten immer strikt befolgt werden, um Schäden an des Gerätes und zu Verletzungen des Benutzers oder anderer im Gerät arbeitender Personen in der Nähe des Einsatzortes.

4.2 Anschluss an das Druckluftnetz

Stellen Sie sicher, dass der Druck der Druckluftanlage nicht höher ist als der maximal zulässige Druck des Befestigungsgeräts. Stellen Sie den Luftdruck ein zunächst auf den niedrigeren Wert des empfohlenen zulässigen Drucks (siehe TECHNISCHE DATEN).

Leeren Sie das Magazin, um zu verhindern, dass beim nächsten Arbeitsschritt ein Befestigungselement ausgeworfen wird.

Arbeiten, wenn sich Innenteile des Eintreibgerätes nicht im

Ausgangsposition nach Wartungs- und Reparaturarbeiten oder einem Transport.

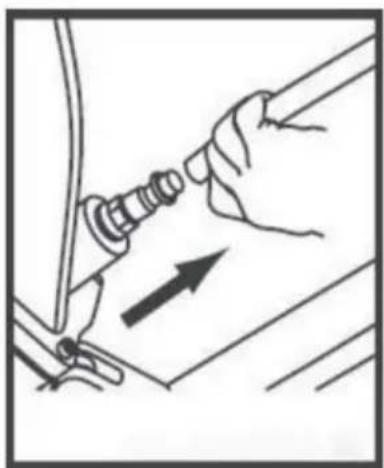

Schließen Sie das Eintreibgerät über einen geeigneten Druckluftanschluss an die Druckluftversorgung an.

Druckschlauch mit Schnellkupplungen ausgestattet.

Überprüfen Sie die ordnungsgemäße Funktion, indem Sie die Mündung des Eintreibgeräts an

Ein Stück Holz oder Holzmaterial und ein- oder zweimaliges Betätigen des Auslösers.

4.3Magazin füllen

Es dürfen nur die unter TECHNISCHE DATEN (siehe 1.1) angegebenen Verbindungselemente verwendet werden.

Halten Sie das Werkzeug beim Füllen des Magazins so, dass die Mündung nicht in Richtung der Bediener oder eine andere Person oder Tiere.

4.4 Handhabung des Gerätes

Beachten Sie unbedingt den Punkt 2 - Besondere Hinweise - dieser Bedienungsanleitung.

Nach der Überprüfung der korrekten Funktion des Eintreibgeräts wird das Gerät

zu einem Werkstück und betätigen Sie den Auslöser.

Prüfen Sie, ob der Bolzen richtig in das Werkstück eingetrieben wurde.

den Anforderungen

entsprechend. - Bei hervorstehendem Befestigungselement den Luftdruck in Schritten von 0,5 bar erhöhen und das Ergebnis nach jeder erneuten Einstellung

überprüfen; - bei zu tiefer Eintreibtiefe den Luftdruck reduzieren I

Schritte von 0,5 bar, bis das Ergebnis zufriedenstellend ist.

Bemühen Sie sich in jedem Fall, mit möglichst geringem Luftdruck zu arbeiten.

Dies bringt Ihnen drei wesentliche Vorteile:

1. Es wird Energie gespart.

2. Es entsteht weniger Lärm. 3. Es

wird ein geringerer Verschleiß der Eintreibwerkzeuge erreicht.

Vermeiden Sie das Auslösen des Setzgerätes bei leerem Magazin.

Jedes defekte oder nicht ordnungsgemäß funktionierende Befestigungsgerät muss sofort von der Druckluftversorgung getrennt und einer Fachkraft zur Inspektion.

Bei längeren Arbeitspausen oder am Ende der Arbeitsschicht trennen Sie

Trennen Sie das Werkzeug von der Druckluftversorgung und es wird empfohlen, den

Zeitschrift.

Die Druckluftanschlüsse des Eintreibgerätes und die Schläuche sollten

vor Verschmutzung geschützt werden, das Eindringen von grobem Staub, Spänen, Sand usw. wird kann zu Undichtigkeiten und Beschädigungen am Eintreibgerät und den Kupplungen führen.

5. Wartung

Trennen Sie das Werkzeug vom Kompressor, bevor Sie Einstellungen vornehmen, Blockierungen beseitigen, Wartungs- und Instandhaltungsarbeiten durchführen, den Standort wechseln oder wenn das Werkzeug nicht in Betrieb ist.

Regelmäßige Schmierung, wenn Ihr Werkzeug ohne Verwendung der In-Liner automatische Öler, Ort

2 oder 6 Tropfen Druckluftöl in den Lufteinlass vor jedem Arbeitstag oder nach

2 Stunden Dauerbetrieb, abhängig von der Beschaffenheit bzw. Art des Werkstückes

von Verbindungselementen.

Druckluftbetriebene Werkzeuge müssen regelmäßig überprüft werden. Verschleißteile oder defekte Teile muss ersetzt werden, damit das Werkzeug sicher und effizient funktioniert. Überprüfen und

Wechseln Sie alle verschlissenen oder beschädigten O-Ringe, Dichtungen usw. Ziehen Sie alle Schrauben fest und

Kappen, um Verletzungen zu vermeiden. Dies sollte von einem Experten durchgeführt werden.

Überprüfen Sie regelmäßig die freie Bewegung des Abzugs, der Feder und der Sicherung.

Mechanismus zur Gewährleistung der Sicherheit des Systems ist vollständig und funktionsfähig: keine losen Fehlteile, keine Bau- oder Lagerteile vorhanden.

Halten Sie Magazin und Spitze des Werkzeugs sauber und frei von Schmutz, Flusen oder Schleifmitteln. Partikel.

Bei Temperaturen unter dem Gefrierpunkt sollten die Werkzeuge durch bequeme, sichere Methode.

6 Fehlerbehebung (siehe Tabelle 1)

SYMPTOM PROBLEM LÖSUNGEN
Luftleckfast oben des Werkzeugs oder in Triggerbereich	1. Der O-Ring im Auslöseventil ist beschädigt.2. Triggerventilkopf sind Schaden.3. Ventilschaft, Dichtung oder O-Ring ist beschädigt.	1. O-Ring prüfen und ersetzen.2. Prüfen und ersetzen.3. Auslöseventil prüfen und ersetzen Schaft, Dichtung oder O-Ring
Luftleck in der Nähe Unterseite des Werkzeugs.	1. Lose Schrauben.2. Abgenutzte oder beschädigte O-Ringe oder Stoßstange.	1. Schrauben festziehen.2. O-Ringe prüfen und ersetzen oder Stoßstange.
Luftleck zwischen Körper und Zylinder Deckel.	1. Lose Schrauben.2. Abgenutzte oder beschädigte O-Ringe oder Dichtungen.	1. Schraube festziehen.2. O-Ringe prüfen und ersetzen oder Stoßstange.
Klingenantrieb Befestigungsteil zu tief.	1. Abgenutzter Stoßfänger.2. Der Luftdruck ist zu hoch.	1. Stoßfänger ersetzen.2. Passen Sie den Luftdruck an.
Werkzeug funktioniert nicht gut funktionieren: dürfen nicht Antriebsbefestigung oder arbeiten träge.	1. Unzureichende Luftzufuhr.2. Unzureichende Schmierung.3. Abgenutzte oder beschädigte O-Ringe oder Dichtungen.4. Auslasskanal im Zylinderkopf ist blockiert.	1. Prüfen Sie, ob die Luftzufuhr ausreichend ist.2. Geben Sie 2 bis 6 Tropfen Öl in Lufteinlass. 3. Prüfen und ersetzen O-Ringe oder Dichtung. 4. Ersetzen beschädigte Innenteile.
Werkzeugsprünge Befestigungselemente.	1. Abgenutzter Stoßfänger oder beschädigt Frühling.2. Schmutz auf der Frontplatte.3. Schmutz oder Beschädigungen verhindern Befestigungselemente können sich nicht frei bewegen Zeitschrift.4. Abgenutzter oder trockener O-Ring am Kolben oder fehlende Schmierung. 5. Zylinderdeckeldichtung undicht.	1. Stoßfänger oder Drücker ersetzen Frühling.2. Antriebskanal vorne reinigen Platte.3. Das Magazin muss gereinigt.4. Der O-Ring muss ersetzt. Und schmieren.5. Dichtscheibe ersetzen.
Werkzeug klemmt.	1. Falsche oder beschädigte Befestigungselemente.2. Beschädigter oder abgenutzter Treiber Führung.3. Magazin oder Nasenschraube lose.4. Das Magazin ist schmutzig.	1. Ändern und verwenden Sie richtig Verschluss.2. Überprüfen und ersetzen Sie die Treiber.3. Ziehen Sie das Magazin fest.4. Reinigen Sie das Magazin.
