RTD-10-50in.lbB - Schrauber Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Drehmomentschraubendreher (Drehmomentschrauber)
Marke	Vevor
Modell	RTD-10-50in.lbB
Drehmomentbereich	10 bis 50 in·lb (Zoll-Pfund)
Genauigkeit	± 5 % des Skalenendwerts (FS)
Einstellschritt	5 lbf·in
Antriebsgröße	1/4 Zoll (6,35 mm) Sechskant
Inklusive Bits	22 Stück aus S2- und CrV-Stahl
Überlastschutzstange	1 Stück enthalten
Alarmfunktion	Löst ein akustisches Signal („Klicken") und eine manuelle Vibration aus, sobald das voreingestellte Drehmoment erreicht ist
Drehrichtung	Nur gegen den Uhrzeigersinn (Lösen) für die Auslösung, geeignet für Linksgewinde
Drehmomentvoreinstellung	Ja, über gerändelten Einstellring mit Haupt- und Nebenskala
Gehäusematerial	Geschmiedete Aluminiumlegierung
Empfohlene Verwendung	Schraubensicherung an Präzisionsinstrumenten, elektronischen Schaltungen usw.
Wartung	Nach Gebrauch Drehmoment auf Null zurückstellen; nicht demontieren; Kontakt mit Säuren oder korrosiven Gasen vermeiden
Sicherheit	Nicht als anderes Werkzeug verwenden; nach Auslösung nicht weiterdrehen; Bedienungsanleitung vor Gebrauch lesen
Hersteller	Shanghai Muxin Muye Youxian Gongsi (Shanghai, China)
Technische Unterstützung	www.vevor.com/support

Häufig gestellte Fragen - RTD-10-50in.lbB Vevor

Wie stelle ich das Drehmoment am Drehmomentschraubendreher Vevor RTD-10-50in.lbB ein?

Halten Sie den festen Teil des Schraubendrehers mit einer Hand, und drehen Sie mit der anderen den Einstellring im Uhrzeigersinn, um die Skala zu verschieben. Stellen Sie so ein, dass die Haupt- und Nebenskala dem gewünschten Drehmomentwert entsprechen. Lassen Sie den Einstellring los, um die Einstellung zu arretieren.

Was bedeuten das Klicken und die Vibration beim Anziehen?

Das hörbare Klicken und die Vibration in der Hand zeigen an, dass das Anzugsdrehmoment den voreingestellten Wert erreicht hat. Sie müssen dann sofort aufhören, Kraft auszuüben, um ein Überdrehen zu vermeiden.

Kann ich diesen Schraubendreher im Uhrzeigersinn (Rechtsdrehung) verwenden?

Nein, dieses Modell ist nur für den Betrieb gegen den Uhrzeigersinn (Linksdrehung) ausgelegt. Es ist zum Anziehen von Schrauben mit Linksgewinde oder für spezielle Anwendungen vorgesehen, bei denen die Auslösung beim Lösen erfolgt.

Welche Bits werden mit dem Modell RTD-10-50in.lbB mitgeliefert?

Das Set enthält 22 Schraubendreherbits aus S2- und CrV-Stahl sowie eine Überlastschutzstange. Die Bits decken verschiedene Größen und Profile ab, wie Schlitz, Kreuzschlitz, Torx usw. (siehe detaillierte Liste im Handbuch).

Wie pflege ich den Drehmomentschraubendreher?

Stellen Sie nach jedem Gebrauch den Drehmomentwert auf Null (Mindestposition). Zerlegen Sie das Werkzeug niemals, da dies die Genauigkeit beeinträchtigen könnte. Lagern Sie es an einem trockenen Ort, fern von Säuren und korrosiven Gasen. Verwenden Sie nur die passenden Bits.

Wie genau ist dieses Werkzeug?

Die Genauigkeit beträgt ± 5 % des Skalenendwerts (FS). Beispiel: Bei 50 in·lb beträgt die Toleranz ± 2,5 in·lb. Es ist werkskalibriert und darf nicht zerlegt werden.

Kann ich eine Verlängerung oder einen Adapter verwenden?

Ja, Sie können eine Überlastschutzstange an der Rückseite des Schraubendrehers anbringen, wenn Sie mehr Hebelkraft benötigen. Für die Modelle RTD-10-70in.lb und RTD-20-70in.lb werden spezifische Adapter mitgeliefert.

Woran erkenne ich, ob der Schraubendreher korrekt kalibriert ist?

Das Werkzeug ist werkskalibriert und erfordert keine Nachkalibrierung durch den Benutzer. Bei Verdacht auf eine Genauigkeitsabweichung wenden Sie sich an den Kundendienst unter www.vevor.com/support.

Welche Sicherheitsvorkehrungen sind unbedingt zu beachten?

Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch. Verwenden Sie das Werkzeug nicht zum Schlagen oder als Hebel. Stoppen Sie sofort beim akustischen Auslösen. Tragen Sie keine weite Kleidung, die sich verfangen könnte. Tragen Sie bei Bedarf eine Schutzbrille.

Ist dieser Schraubendreher für Hobbyarbeiten oder nur für den professionellen Einsatz geeignet?

Er eignet sich für beides, insbesondere zum präzisen Anziehen von Schrauben an Präzisionsinstrumenten, Leiterplatten oder empfindlichen mechanischen Baugruppen. Sein Bereich von 10 bis 50 in·lb macht ihn ideal für leichte bis mittlere Anwendungen.

BEDIENUNGSANLEITUNG RTD-10-50in.lbB Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

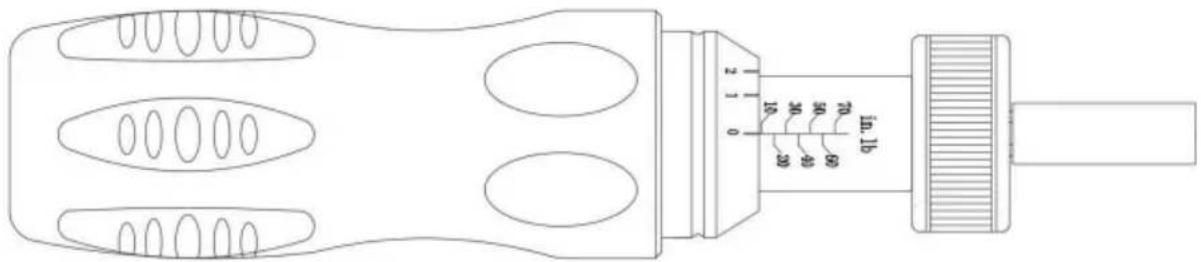

DREHMOMENTSCHRAUBENDREHER

BENUTZERHANDBUCH

MODELL: RTD-10-50in.lbB / RTD-10-70in.lb / RTD-20-70in.lb

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

DREHMOMENTSCHRAUBENDREHER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.

Dieses Symbol vor einem Sicherheitshinweis weist auf eine Art

Vorsichtsmaßnahme, Warnung oder Gefahr. Das Ignorieren dieser Warnung kann zu ein Unfall. Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern, befolgen Sie bitte immer die unten aufgeführten Empfehlungen.

WARNING!

1. Dieses Produkt ist nur zum Anziehen und Prüfen innerhalb der Kalibrierungsbereich.
2. Vermeiden Sie bei der Verwendung starke Stöße.
3. Die Verwendung als anderes Werkzeug ist absolut untersagt.
4. Der Anlasser „kada“. Wenden Sie nach dem Alarm keine weitere Kraft an.
5. Der Messwert dieses Produkts wurde korrigiert und ist nicht Es ist erlaubt, es privat zu zerlegen, um Messfehler zu vermeiden

Genauigkeit.

1. Nach dem Gebrauch sollte der Drehmomentwert auf Null zurückgesetzt werden, um die Die Präzision des Schraubendrehers wird erhöht und die Lebensdauer wird verlängert.

2. Dieses Produkt darf nicht mit Säuren, Basen und ätzenden Gase.

3. Wenn Sie diese Werkzeuge nicht von Hand drehen können, können Sie einen Nachbrenner installierer das Ende des Drehmomentschraubendrehers.

1 PRODUKTÜBERSICHT

Hochwertige voreingestellte Drehmomentschraubendreher werden verwendet, um Werkstücke festzuziehen, um das erforderliche Drehmoment zu erreichen

Anforderungen. Das Produkt arbeitet gegen den Uhrzeigersinn und kann das Drehmoment voreinstellen Werte. Wenn der eingestellte Wert über den eingestellten Wert hinaus im Leerlauf liegt, kann das Anziehen des Gewindes bevorzugt gesteuert. Es eignet sich für Präzisionsinstrument Schraube Verriegelung, Schaltung

Plattenbefestigung usw., die hohe Anforderungen an die Schraubensicherung und hohe Anforderungen an die Verriegelungspräzision. Weit verbreitet in einer Vielzahl von elektrischen, leichten Industrie, Maschinenbau, wissenschaftliche Forschungsstruktur und andere Branchen.

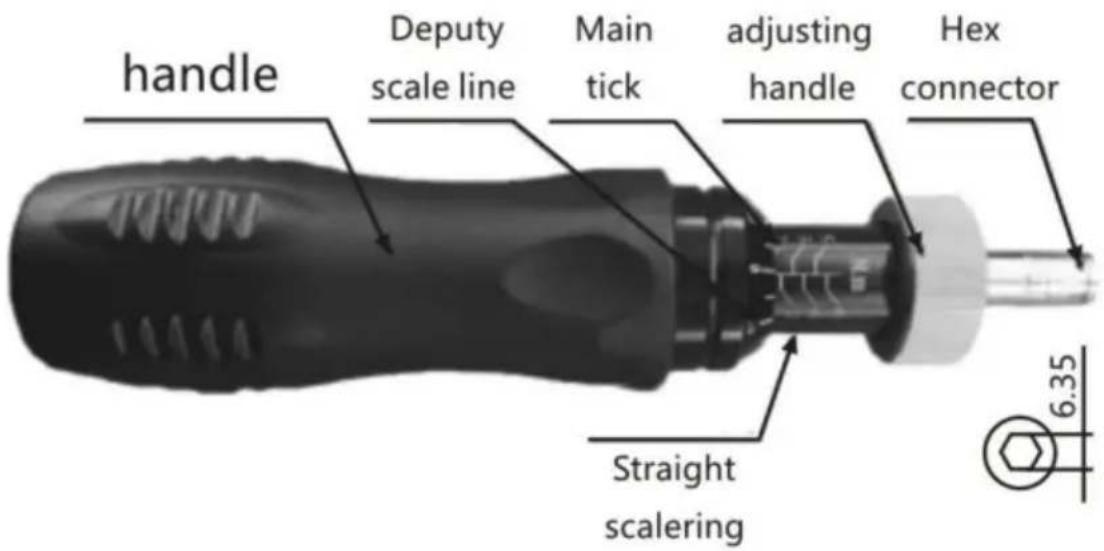

2 Produktstruktur

3 Die funktionalen Eigenschaften

1. Der Drehmomentwert kann voreingestellt werden und verfügt über einen akustischen Alarm. Wenn der Wenn das Anzugsdrehmoment des Befestigungselements den voreingestellten Drehmomentwert erreicht, kann es automatisch ein Signal „kada“ aussenden, begleitet von deutlicher Handvibration, zeigt an, dass die Arbeit abgeschlossen ist. Nachdem die Kraft entfernt wurde, jedes zugehörige Teil wird automatisch zurückgesetzt.
2. Automatisches Umschalten in die umgekehrte Richtung, einfache Bedienung in beide Richtungen.
3. Mit dem Skalenkreis und dem Skalenrad ist die Skalenlinie klar und genau.
4. 1. Das Schmieden von Aluminiumlegierungen ist langlebig und hat eine lange Lebensdauer.

4 PRODUKTPARAMETER

4.1 Modell: RTD-10-50in.lbB

1) Bereich und Präzision: 10\~50in.lb (±5%)FS
2) Erhöhung: 5 lbf.in
3) Treibergröße: 1/4 Zoll
4) Schraubendreherbit-Material und Menge: S2/CrV; 22 Stück;
5) Brechstange: 1 Stück

4.2 Modell: RTD-10-70in.lb 1) Bereich

und Präzision: 10\~70in.lb (±5%)FS 2) Inkrement: 1 lbf.in 3)

Treibergröße: 1/4 Zoll 4) Material

und Menge des

Schraubendreherbits: S2/CrV; 13 Stück; 5) Brechstange: 1 Stück 6) 1/4" auf

1/4" Adapter: 1 Stück

4.3 Modell:RTD-20-70in.lb

1) Bereich und Präzision: 20\~70in.lb (±5%)FS 2) Inkrement: 2 lbf.in

3) Treibergröße: 1/4 Zoll 4)

Material und Menge des

Schraubendreherbits: S2/CrV; 16 Stück; 5) Verlängerungsstange: 1 Stück 6)

Brechstange: 1 Stück

5. Anwendung

Schritt 1:

Stellen Sie den Drehmomentwert des Schraubendrehers entsprechend dem erforderlichen Drehmoment ein, wenn der Verschluss festgezogen wird. Wenn der Drehmomentwert voreingestellt ist, halten Sie zuerst den Handteil, halten Sie das Handrad mit der anderen Hand und bewegen Sie es zum geraden Kreis. Drücken Sie die Richtung und stellen Sie dann das Handrad im Uhrzeigersinn ein, um den linearen Skalenring zu erstellen.

Warten Sie, bis die Werte auf der Hauptskalenlinie und der Unterskalenlinie den erforderlichen

Drehmomentwert erreichen, lassen Sie dann das Einstellhandrad los und der voreingestellte Drehmomentwert ist erreicht.

Schritt 2:

Entsprechend der Kopfform des Befestigungselements den Loskopf aus dem Zubehör auswählen und in den Sechskant des Schraubendrehers einstecken (ist im Zubehör kein passender Loskopf vorhanden, kann der Loskopf auch alleine bearbeitet werden).

Die Größe der Sechskantverbindung ist wie in der obigen Abbildung dargestellt. Zeigen).

Schritt 3:

Installieren Sie den Chargenkopf der entsprechenden Spezifikation auf dem Schraubendreher, richten Sie den Bit mit dem Griff auf den Verschluss aus und drehen Sie den

Schraubendreher, bis das Anzugsdrehmoment des Befestigungselements den eingestellten Wert, und der Leerlauf des Schraubers erfolgt. Gleichzeitig ist es begleitet von deutlicher Handvibration, die zum Abschluss der Betrieb.

Schritt 4:

Bei längerem Nichtgebrauch muss die Markierung auf den minimalen Drehmomentwert eingestellt werden.
