Type de produit	Cloueur à bobine pneumatique
Marque	Vevor
Modèle	CN83N
Pression de travail	70-110 PSI (4,8-7,5 bars)
Pression maximale	120 PSI (8,3 bars)
Niveau de pression sonore	84 dB(A)
Niveau de puissance sonore	97 dB(A)
Vibrations	4,6 cm/s²
Capacité du chargeur	225-300 fixations
Type de fixation	Clous à bobine (coil nails)
Applications	Sous-couche de platelage de toit, revêtement mural, charpente, terrasses, fourrures
Alimentation	Air comprimé
Raccordement	Raccord rapide (types US, Europe, Japon)
Poids estimé	Environ 2,5 kg
Modes d'actionnement	Actionnement séquentiel unique et actionnement par contact (sélectionnable)
Sécurité	Étrier de sécurité ; port de protection auditive et oculaire recommandé
Entretien	Lubrification régulière avec huile pneumatique ; nettoyage du chargeur et du nez
Pièces détachées	Joints toriques, pare-chocs, guide-clou, etc. disponibles via Vevor
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - CN83N Vevor

Comment régler la pression d'air pour le cloueur CN83N ?

Réglez la pression entre 70 et 110 PSI (4,8-7,5 bars) selon l'application. Commencez par la valeur la plus basse et augmentez par paliers de 0,5 bar si les fixations ne s'enfoncent pas assez. Ne dépassez jamais 120 PSI (8,3 bars).

Quelle huile utiliser pour la lubrification du cloueur ?

Utilisez une huile pour outils pneumatiques de qualité. Si vous n'avez pas de graisseur en ligne, ajoutez 2 à 6 gouttes dans l'entrée d'air avant chaque journée de travail ou après 2 heures d'utilisation continue.

Comment changer le mode d'actionnement (séquentiel ou contact) ?

Le mode d'actionnement se sélectionne en tournant la figure de clou sur le dessus de l'outil : un clou pour l'actionnement séquentiel unique, deux clous pour l'actionnement par contact. Reportez-vous à la section 2.7 du manuel.

Que faire en cas de fuite d'air au niveau de la gâchette ?

Vérifiez le joint torique de la valve de gâchette et remplacez-le s'il est endommagé. Inspectez également la tige de valve et ses joints. Consultez le tableau de dépannage dans le manuel.

Comment nettoyer le chargeur et le nez de l'outil ?

Débranchez l'outil du compresseur. Utilisez de l'air comprimé pour souffler les saletés, peluches ou particules abrasives. Un nettoyage régulier évite les bourrages et assure un fonctionnement fluide.

Quels types de fixations utiliser avec le cloueur CN83N ?

Utilisez uniquement les fixations spécifiées dans les données techniques : clous à bobine d'une capacité de 225 à 300 pièces. L'outil et les fixations forment un système de sécurité unitaire.

Comment éviter les bourrages de clous ?

Assurez-vous d'utiliser des fixations correctes et non endommagées. Nettoyez régulièrement le chargeur et le guide-clou. Vérifiez que le ressort poussoir et le pare-chocs ne sont pas usés et remplacez-les si nécessaire.

Puis-je utiliser le cloueur sur un échafaudage ou une échelle ?

L'outil en mode actionnement par contact ne doit pas être utilisé sur des échafaudages, échelles ou structures similaires (symbole correspondant). Utilisez le mode séquentiel unique pour ces applications.

Comment transporter le cloueur en toute sécurité ?

Déconnectez toujours l'outil du système d'air comprimé avant le transport. Tenez-le par la poignée, jamais par la gâchette. Évitez de pointer la bouche vers vous ou autrui.

Où trouver des pièces de rechange pour le cloueur Vevor CN83N ?

Les pièces de rechange (joints toriques, pare-chocs, guide-clou, etc.) sont disponibles auprès de Vevor. Consultez le site www.vevor.com/support pour le service après-vente et les pièces détachées.

MODE D'EMPLOI CN83N Vevor

Assistance technique et certificat de garantie électronique : www.vevor.com/support

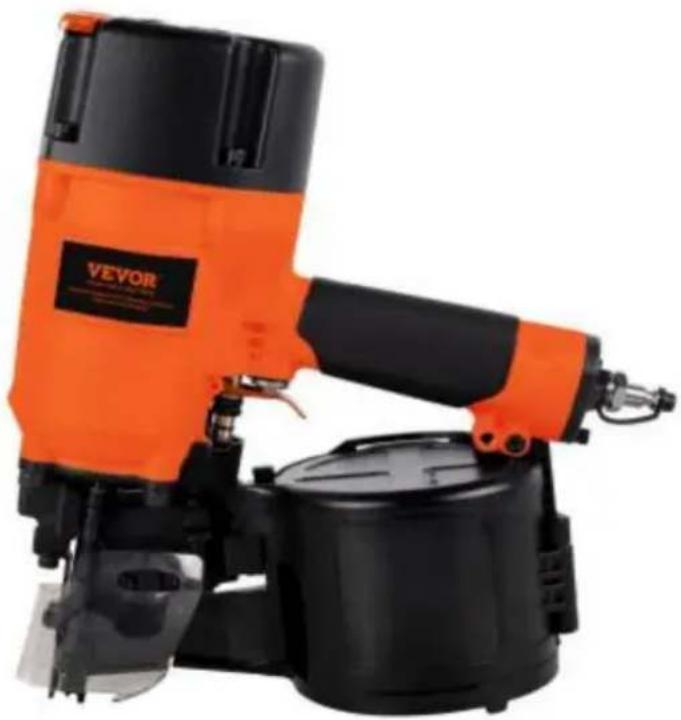

CLOUEUR À BOBINE

MODÈLE : CN83

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

CLOUEUR À BOBINE

MODÈLE : CN83

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions manuel avec soin.
	Portez toujours des lunettes de sécurité approuvées par l'ANSI lorsque vous travaillez avec des outils.et l'équipement.Portez des lunettes de protection.Portez une protection auditive.Portez des masques anti-poussièrePortez des gants de protection.

Données techniques

MODÈLE	CN83	Bruit selon EN12549:1999 etDANS LA NORME ISO 4871
RAPIDECOUPLEUR	TYPE ÉTATS-UNISTYPE EUROPETYPE JAPON	Son pondéré Aniveau de pression	LpA=84dB(A)
Pression de travail	70- 110PSI(4,8-7,5 bars)	Niveau de puissance sonore	LwA=97dB(A)
Max. pression 120PSI	(8,3bar)	Vibration	4,6 cm/s 2

1.1 Fixation

capacité : 225-300 pièces

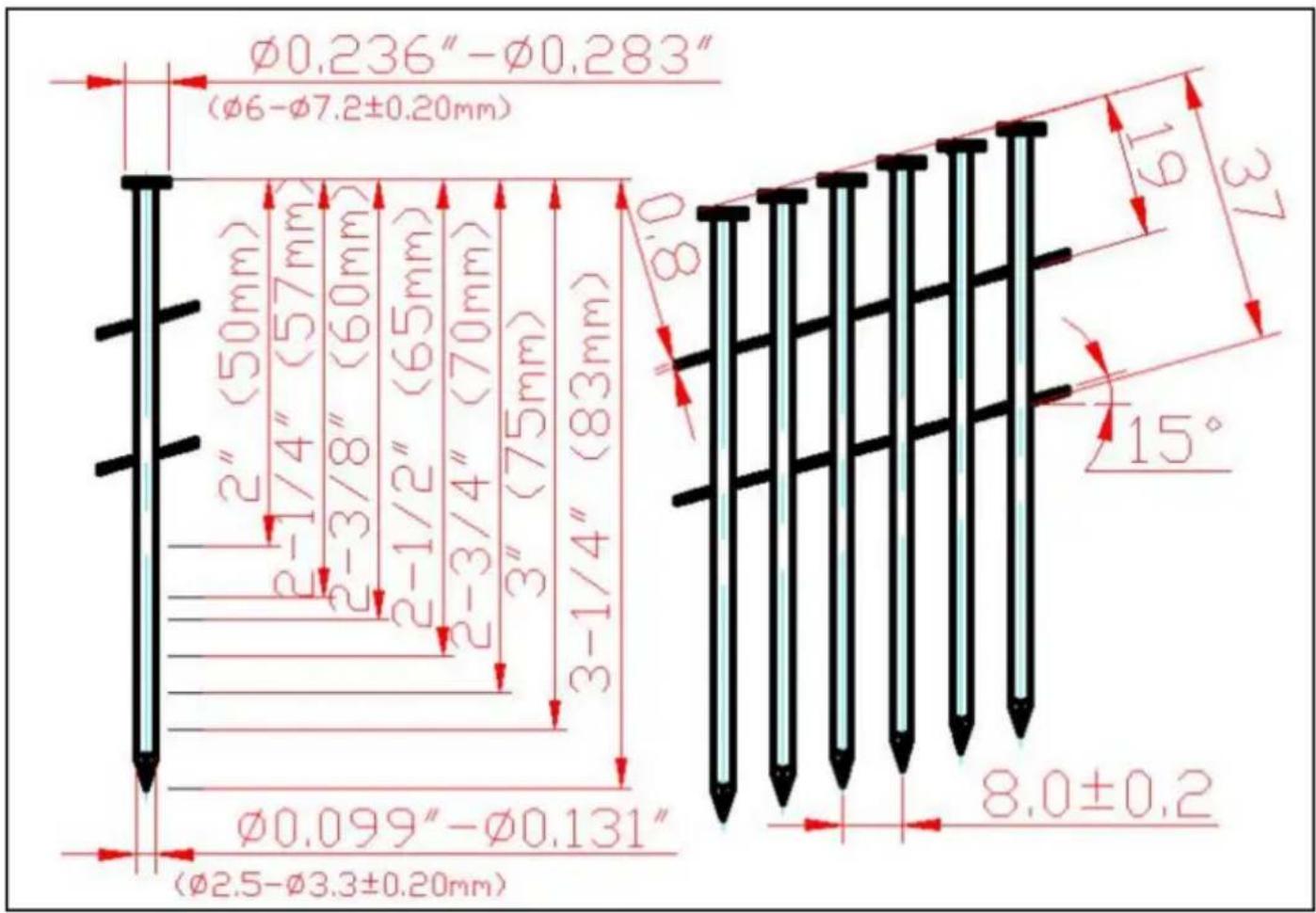

Taille des attaches :

Application : sous-couche de platelage de toit, revêtement mural, charpente, terrasses récréatives, fourrures.

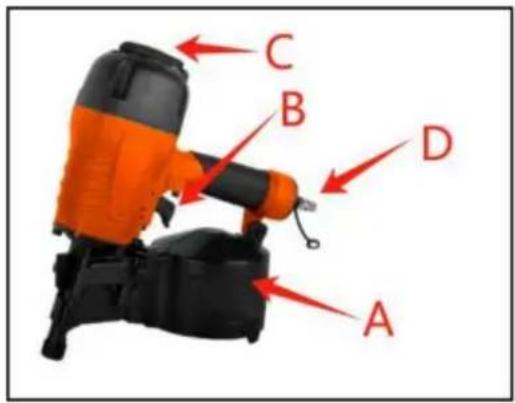

1.4 Emplacements des pièces (voir Figure)

Déclencheur B

Évent d'échappement C

Attache rapide D-Air

Références spéciales

2.1 Consignes

La norme suivante s'applique aux outils de pose de fixations : EN792-13:2000+A1:2008

« Exigences de sécurité pour les outils électriques portatifs non électriques – Partie 13 :

Outils d'enfoncement de fixations ».

Cette norme exige que seules

les fixations spécifiées dans les instructions d'utilisation (voir

DONNÉES TECHNIQUES) doivent être utilisées dans les outils de pose de fixations. Le vissage des fixations, l'outil et les fixations spécifiées dans le mode d'emploi doivent être considérés comme un système de sécurité unitaire ;

des raccords à action rapide doivent être utilisés pour le raccordement au système d'air comprimé, et le raccord non obturable doit être monté sur l'outil de manière à ce qu'il ne reste plus d'air comprimé dans l'outil après la déconnexion ; l'oxygène ou les gaz combustibles ne doivent pas être utilisés comme source d'énergie pour les outils d'enfoncement de fixations à air comprimé ; les outils de

Les outils de pose de fixations ne doivent être connectés à une alimentation en air que lorsque la pression maximale admissible de l'outil ne peut pas être dépassée de plus de

10 % ; dans le cas d'une pression plus élevée, un réducteur de pression qui comprend une soupape de sécurité en aval doit être intégré à l'alimentation en air comprimé ; - uniquement les pièces de rechange spécifiées par le fabricant ou son représentant agréé

doivent être utilisées pour la réparation des outils de pose de fixations ; - les réparations doivent être effectuées uniquement par les agents agréés du fabricant ou par d'autres experts, en tenant compte des informations données dans le mode d'emploi.

- Les supports de montage des outils de pose de fixations sur un support, par exemple sur une table de travail, doivent être conçus et

construits par le fabricant du support de telle manière que les outils de pose de fixations

puissent être fixés en toute sécurité pour l'usage prévu, évitant ainsi par exemple les dommages, les déformations et les déplacements.

Des domaines d'application particuliers pour l'outil de pose de fixations peuvent nécessiter le respect de dispositions et réglementations complémentaires.

- Seules les principales énergies et lubrifiants mentionnés dans la notice d'utilisation peuvent être utilisés :

- Les outils de pose de fixations marqués d'un triangle équilatéral inversé posé sur

un point ne peuvent être utilisés qu'avec un joug de sécurité efficace ; - pour

l'entretien des outils de pose de fixations, uniquement les pièces de rechange spécifiées par le fabricant ou son représentant autorisé doivent être utilisées ; - les réparations doivent

être effectuées uniquement par des agents agréés par le fabricant ou

par d'autres spécialistes, en tenant compte des informations fournies dans le mode d'emploi ;

- REMARQUE : Les spécialistes sont ceux qui, du fait de leur formation professionnelle ou de leur

expérience, ont une expertise suffisante dans le domaine des outils de pose de fixations et une connaissance suffisante des dispositions gouvernementales pertinentes en matière de protection industrielle, des réglementations de prévention des accidents, des directives et des techniques généralement reconnues (par exemple les normes CEN et CENELEC), pour pouvoir évaluer l'état de sécurité de fonctionnement des outils de pose de fixations.

2.2 Émission sonore

Les valeurs de bruit caractéristiques de l'outil de pose de fixations ont été déterminées conformément à EN 12549:1999 et EN ISO 4871.

Code d'essai acoustique-bruit pour les outils de pose de fixations – Méthode d'ingénierie (voir Données techniques).

Ces valeurs sont des valeurs caractéristiques liées à l'outil et ne représentent pas le développement du bruit au point d'utilisation. Le développement du bruit au point d'utilisation dépend par exemple de l'environnement de travail, de la pièce à usiner, de l'assistance et du nombre d'opérations de conduite, etc.

En fonction des conditions du lieu de travail et de la forme du lieu de travail, des mesures individuelles d'atténuation du bruit peuvent s'avérer nécessaires, telles que placer les pièces à travailler sur des supports insonorisants, évitant ainsi les vibrations de la pièce par serrage ou recouvrement, réglage à la pression d'air minimale requise pour l'opération concernée, etc. Il est nécessaire de porter un équipement de protection auditive.

2.3 Informations sur les impacts mécaniques (vibrations)

Les valeurs de vibration caractéristiques de l'outil de pose de fixations ont été déterminées conformément aux normes ISO 8662-11:1999 et EN 12096 – Mesure des vibrations dans les outils électriques portatifs – Partie 11 : enfoncement des fixations (voir Caractéristiques techniques).

Cette valeur est une valeur caractéristique liée à l'outil et ne représente pas l'influence sur le système main-bras lors de l'utilisation de l'outil. Une influence sur le système main-bras lors de l'utilisation de l'outil dépendra par exemple de la capacité de préhension, de la force de pression de contact, de la direction de travail, de l'ajustement de l'énergie, de l'approvisionnement, du lieu de travail, du support de la pièce à usiner.

2.4 Sécurité de l'outil d'enfoncement des fixations

Vérifier avant chaque opération que le mécanisme de sécurité et de déclenchement fonctionne correctement et que tous les écrous et boulons sont en bon état.

• N'effectuez aucune modification sur l'outil de pose de fixations sans l'autorisation du fabricant.
• Ne démontez pas et ne rendez pas inopérantes les pièces de l'outil d'enfoncement des fixations, comme le joug de sécurité.
• N'effectuez aucune « réparation d'urgence » sans les outils et l'équipement appropriés.
• L'outil de pose de fixations doit être entretenu correctement et à intervalles réguliers, conformément aux instructions du fabricant.
• Éviter de le fragiliser ou de l'endommager, par exemple par : un poinçonnage ou une gravure ; modification non autorisée par le constructeur se référant aux gabarits réalisés en matériau dur tel que l'acier ; utiliser l'équipement comme un marteau ; appliquer une force excessive de quelque nature que ce soit.

2.5 Sécurité au travail

Ne dirigez jamais un outil de pose de fixation opérationnel vers vous-même ou vers toute autre personne ou tout autre animal.

Tenir l'outil de pose de fixations pendant le travail de manière à ce qu'aucune blessure ne puisse être causée à la tête ou au corps en cas de recul éventuel consécutif à une perturbation de l'approvisionnement en énergie ou à des zones difficiles à l'intérieur du lieu de travail. (voir fig. 2)

de manière à ce qu'aucune blessure ne puisse être causée à la tête ou au corps en cas de recul éventuel consécutif à un

Cela évitera tout danger causé par le vol libre des fixations et une contrainte excessive de l'outil.

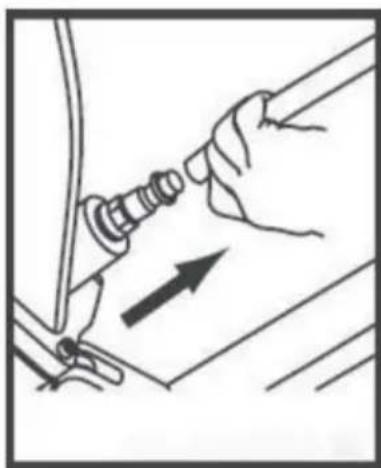

L'outil doit être déconnecté du réseau d'air comprimé pour le transport, en particulier lorsque des échelles sont utilisées ou lorsqu'une posture physique inhabituelle est adoptée lors du déplacement (voir Fig 3).

Transportez l'outil de pose de fixations sur le lieu de travail uniquement par la poignée, et jamais avec la gâchette actionnée.

Tenez compte des conditions sur le lieu de travail. Les fixations peuvent pénétrer dans des pièces minces ou glisser des coins et des bords des lieux de travail, mettant ainsi les personnes en danger. Pour votre sécurité personnelle, utilisez un équipement de protection tel que la protection auditive et oculaire (voir fig 2).

L'outil doit être déconnecté du réseau d'air comprimé

système à des fins de transport, en particulier

où des échelles sont utilisées ou où un problème physique inhabituel

La posture est adoptée lors du déplacement (voir Fig. 3).

Transportez l'outil de pose de fixations sur le lieu de travail uniquement à l'aide de la poignée, et jamais avec la gâchette actionnée.

Tenez compte des conditions sur le lieu de travail. Les fixations peuvent pénétrer dans les matériaux minces

ou des morceaux peuvent glisser des coins et des bords des lieux de travail, mettant ainsi les personnes en danger. Pour votre sécurité personnelle, utilisez un équipement de protection tel que des protections auditives et oculaires (voir Fig. 2).

IMPORTANT : NE dirigez PAS le trou d'aération réglable vers l'opérateur, d'autres personnes ou des animaux pendant l'utilisation.

2.6 Dispositifs déclencheurs

Les outils d'entraînement des fixations sont actionnés en actionnant la gâchette à l'aide d'une pression du doigt. De plus, l'outil d'enfoncement des fixations est équipé d'un étrier de sécurité qui permet l'enfoncement uniquement après appui de la bouche de l'outil contre une pièce à travailler. Ces outils sont marqués d'un triangle inversé () derrière le numéro de série et leur utilisation n'est pas autorisée sans un joug de sécurité efficace.

2.7 Systèmes de commande

Selon leur destination, les outils de pose de fixations sont équipés d'un système d'actionnement séquentiel unique ou d'un actionnement par contact.

Vous pouvez passer à une figure de clou pour choisir un actionnement séquentiel unique et changer à deux clous pour choisir l'actionnement par contact.

- Actionnement séquentiel unique : Un système d'actionnement dans lequel la gâchette et la sécurité doivent être activées afin que la seule opération de conduite soit actionnée via la gâchette une fois que la bouche de l'outil a été appliquée sur l'emplacement de conduite. Par la suite, d'autres opérations de conduite ne peuvent être effectuées qu'après que la gâchette a été ramenée en position de repos pendant que le joug de sécurité reste enfoncé.

- Actionnement par contact (version restreinte) : Un système d'actionnement dans lequel la gâchette et l'étrier de sécurité doivent être actionnés à chaque opération de conduite, l'ordre de l'actionnement n'étant pas précisé. Pour des opérations de conduite répétées, il suffit que soit la gâchette reste activée et l'arcade de sécurité soit ensuite activée, ou vice-versa.

Les outils de pose de fixations équipés d'un actionnement par contact doivent être marqués du symbole » Ne pas utiliser sur des échafaudages, des échelles (voir Fig.4) et ne doit pas être utilisé pour des applications spécifiques par exemple : -

lorsque le changement d'emplacement de conduite à un autre implique l'utilisation d'échafaudages, d'escaliers, d'échelles ou de constructions similaires à des échelles, par exemple des lattes de toit ;

• fermer des cartons ou des caisses ;
• installation de systèmes de sécurité de transport, par exemple sur les véhicules et les wagons.

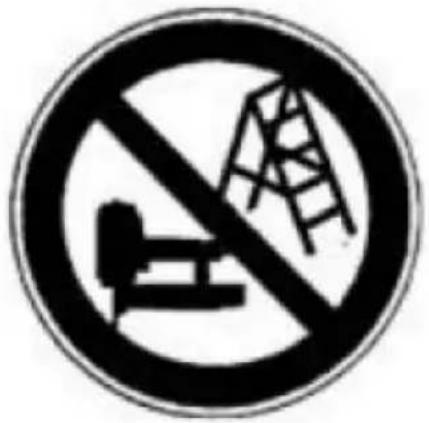

Fig. 4 : Symbole « Ne pas utiliser sur des échafaudages, des échelles »

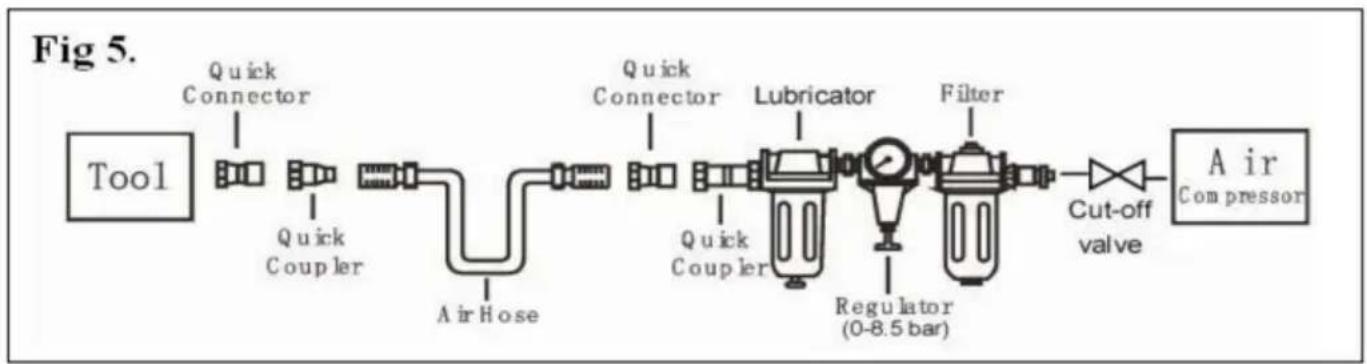

3 Système d'air comprimé

Le bon fonctionnement du

L'outil d'enfoncement de fixation nécessite

filtré, sec et lubrifié

air comprimé en quantité suffisante

quantités.

Si la pression d'air dans le système de conduites dépasse le maximum admissible du

outil d'enfoncement de fixations, un réducteur de pression

Une vanne suivie d'une soupape de sécurité en aval doit en outre être installée dans la

conduite d'alimentation vers l'outil.

REMARQUE : Lorsque l'air comprimé est généré par des compresseurs, l'humidité naturelle

dans l'air se condense et s'accumule sous forme d'eau condensée dans des récipients sous pression et

canalisations. Ce condensat doit être éliminé par des séparateurs d'eau.

Ces séparateurs d'eau doivent être vérifiés quotidiennement et si nécessaire

vidangés, car sinon de la corrosion peut se développer dans le système d'air comprimé et

dans l'outil d'enfoncement des fixations, ce qui accélère l'usure.

L'installation de compression doit être correctement dimensionnée en termes de pression

le rendement et la performance (débit volumétrique) pour la consommation à

attendu. Des sections de ligne trop petites par rapport à la longueur de la ligne

(tuyaux et flexibles), ainsi qu'une surcharge du compresseur, entraîneront des chutes de pression.

Les conduites d'air comprimé posées de manière permanente doivent avoir un diamètre interne d'au moins 19 mm et un diamètre plus grand lorsque des canalisations relativement longues ou plusieurs utilisateurs sont impliqués.

Les conduites d'air comprimé doivent être posées de manière à former une pente (le point le plus haut vers le compresseur). Des séparateurs d'eau facilement accessibles doivent être installés aux points les plus bas.

Les jonctions pour les utilisateurs doivent être reliées aux canalisations par le haut.

Les points de connexion pour les outils de pose de fixations doivent être équipés d'une unité de maintenance d'air comprimé (filtre/séparateur d'eau/huileur) directement au point de jonction.

Les graisseurs doivent être vérifiés quotidiennement et, si nécessaire, complétés avec l'huile de qualité recommandée (voir DONNÉES TECHNIQUES). Lorsque des longueurs de flexibles dépassent 10 m sont utilisées, l'alimentation en huile de l'outil de pose de fixations ne peut être garantie. Nous recommandons donc d'ajouter 2 à 5 gouttes (selon la charge de l'outil de pose de fixations) de l'huile recommandée (voir DONNÉES TECHNIQUES) via l'entrée d'air de l'outil, ou d'installer un graisseur fixé directement sur l'outil de pose de fixations (voir fig. 5).

4 Préparation de l'outil à l'utilisation

4.1 Préparation d'un outil pour la première utilisation

Veuillez lire et respecter ces instructions d'utilisation avant d'utiliser l'outil. Les mesures de sécurité de base doivent toujours être strictement suivies pour se protéger contre les dommages à l'équipement et les blessures corporelles à l'utilisateur ou à d'autres personnes travaillant à proximité de l'exploitation.

4.2 Raccordement au système d'air comprimé

Assurez-vous que la pression fournie par le système d'air comprimé ne dépasse pas la pression maximale admissible de l'outil d'enfoncement des fixations. Réglez la pression de l'air initialement à la valeur inférieure de la pression admissible recommandée (voir DONNÉES TECHNIQUES).

Videz le magasin pour éviter qu'une attache ne soit éjectée lors de l'étape suivante de travail dans le cas où les pièces internes de l'outil d'enfoncement de fixation ne sont pas dans la position de départ après des travaux d'entretien, de réparation ou de transport.

Connectez l'outil de pose de fixations à l'alimentation en air comprimé à l'aide d'un tuyau de pression équipé de connecteurs à action rapide.

Vérifiez le bon fonctionnement en appliquant la bouche de l'outil d'enfoncement de fixation sur un morceau de bois ou un matériau en bois et en actionnant la gâchette une ou deux fois.

4.3 Remplir le chargeur

Seules les fixations spécifiées sous DONNÉES TECHNIQUES (voir 1.1) peuvent être utilisées. Lors du remplissage du chargeur, tenez l'outil de manière à ce que la bouche ne pointe pas vers l'opérateur ou toute autre personne ou animal.

4.4 Manipulation de l'outil

Faites attention à la référence spéciale 2 de ce mode d'emploi.

Après avoir vérifié le bon fonctionnement de l'outil d'enfoncement des fixations, appliquez l'outil à une pièce à travailler et actionnez la gâchette.

Vérifiez si la fixation a été enfoncée dans la pièce à travailler conformément aux exigences. - si la

fixation dépasse, augmenter la pression de l'air par paliers de 0,5 bar en vérifiant le résultat après chaque nouveau réglage ; - si la fixation est enfoncée à une profondeur excessive, réduire la pression de l'air

par paliers de 0,5 bar jusqu'à ce que le résultat soit satisfaisant.

Dans tous les cas, vous devez vous efforcer de travailler avec une pression d'air la plus basse possible.

Cela vous apportera trois avantages significatifs :

1. L'énergie sera économisée,
2. Moins de bruit sera produit, 3. Une réduction de l'usure de l'outil d'entraînement des fixations sera obtenue. Évitez de déclencher l'outil d'enfoncement de fixations si le magasin est vide.

Tout outil de pose de fixation défectueux ou ne fonctionnant pas correctement doit être immédiatement débranché de l'alimentation en air comprimé et confié à un spécialiste pour inspection.

En cas d'interruptions de travail plus longues ou à la fin du poste de travail, débranchez l'outil de l'alimentation en air comprimé et il est recommandé de vider l'outil.

revue.

Les connecteurs à air comprimé de l'outil de pose de fixations et les flexibles doivent être protégés contre la contamination, la pénétration de gros copeaux de poussière, de sable, etc., ce qui pourrait entraîner des fuites et des dommages à l'outil d'enfoncement des fixations et aux accouplements.

5. Entretien

Débranchez l'outil du compresseur avant le réglage, l'élimination des bourrages, l'entretien et la maintenance, le déplacement et pendant le non-fonctionnement.

Lubrification régulière : si votre outil n'utilise pas le graisseur automatique en ligne, placez

2 ou 6 gouttes d'huile pour outils pneumatiques dans l'entrée d'air avant chaque journée de travail ou après 2 heures d'utilisation continue, selon les caractéristiques de la pièce ou du type de travail de fixations.

Les outils pneumatiques doivent être inspectés périodiquement et les pièces usées ou cassées doivent être remplacées pour que l'outil continue de fonctionner de manière sûre et efficace. Vérifiez et changez tous les joints toriques, joints, etc. usés ou endommagés. Serrez toutes les vis et capuchons pour éviter les blessures. Cela devrait être fait par un expert.

Effectuez une inspection régulière pour vérifier le libre mouvement de la gâchette, du ressort et du mécanisme de sécurité afin de garantir que le système sûr est complet et fonctionnel : pas de jeu ni de pièces manquantes, pas de pièces de construction ou de stockage.

Gardez le chargeur et le nez de l'outil propres et exempts de toute saleté, peluche ou particules abrasives.

Lorsque les températures sont inférieures à zéro, les outils doivent être maintenus au chaud par toute méthode pratique et sûre.

6. Dépannage (voir tableau 1)

		SOLUTIONSSYMPTÔME PROBLÈME
Fuite d'airprès du sommetde l'outil ou danszone de déclenchement	1. Le joint torique de la valve à gâchette est endommagé.2. Les têtes de valve de déclenchement sont dommage.3. Déclenchez la tige de la vanne, le joint ou Le joint torique est endommagé.	1. Vérifiez et remplacez le joint torique.2. Vérifiez et remplacez.3. Vérifiez et remplacez la valve de déclenchement tige, joint ou joint torique
Fuite d'air à proximitébas de l'outil.	1. Vis desserrées.pare-chocs.	1. Serrez les vis.2. Vérifiez et remplacez les joints toriques2. Joints toriqu ou pare-chocs.
Fuite d'airentre les corpset cylindrecasquelle.	1. Vis desserrées.2. Joints toriques usés ou endommagés ou scellés.	1. Serrez la vis.2. Vérifiez et remplacez les joints toriques ou pare-chocs.
Entraînement de la lameattache aussiprofond.	1. Pare-chocs usé.2. La pression atmosphérique est trop élevée. 2. Ajustez la pression de l'air.	1. Remplacez le pare-chocs.
L'outil nefonctionne bien :peut pasattache d'entraînementou fonctionner lentement.	1. Alimentation en air insuffisante.2. Lubrification inadéquate.3. Joints toriques usés ou endommagés ou scellés.4. Orifice d'échappement dans la culasse est bloqué.	1. Vérifiez une alimentation en air adéquate.2. Versez 2 ou 6 gouttes d'huile dans entrée d'air. 3. Vérifiez et remplacezJoints toriques ou joint. 4. Remplacer pièces internes endommagées.
Sauts d'outilsattaches.	1. Pare-chocs usé ou endommagé printemps.2. Saleté sur la plaque avant.3. La saleté ou les dommages empêchent fixations de bouger librement dans revue.4. Joint torique usé ou sec sur le piston ou manqué.5. Joint de couvercle de cylindre remplacé. Et lubrifier.fuite.	1. Remplacez le pare-chocs ou le poussoir printemps.2. Nettoyer le canal d'entraînement à l'avant plaque.3. Le magazine doit être nettoyé.4. de joint torique doit être remplacé. Et lubrifier.5. Remplacez la rondelle d'étanchéité.
Les outils se bloquent.	1. Incorrect ou endommagé attaches.2. Pilote endommagé ou usé guide.3. Chargeur ou vis à nez lâche.4. Le chargeur est sale.	1. Changer et utiliser correctement attache.2. Vérifiez et remplacez le conducteur.3. Serrez le chargeur.4. Nettoyez le chargeur.

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX

Assistance technique et certificat de garantie électronique : www.vevor.com/support

VEVOR®

OUTILS ROBUSTES, MOITIÉ PRIX
