Type de produit	Kit de grille de filtre à air de retour
Marque	Vevor
Modèle	1RAF3020F-1
Dimensions du produit (pouces)	32,68 × 22,52 × 1,57
Dimensions du produit (mm)	830 × 572 × 40
Poids net	4,05 kg
Matériau principal	Acier peint
Épaisseur du filtre compatible	1 pouce (25,4 mm)
Type de filtre recommandé	Filtre à air standard de 1" d'épaisseur
Tamis à mailles fines	Inclus (modèle F)
Nombre de vis de montage	4 (M4×50)
Ensemble de sortie d'air	1 (siège de sortie d'air + calandre)
Fonctions principales	Grille de retour d'air avec loquets de verrouillage, tamis intégré pour les débris
Installation	Murale ou au plafond, fixation par vis fournies
Entretien	Nettoyer le tamis régulièrement ; remplacer le filtre selon usage
Sécurité	Détacher la porte avant dépose pour éviter chute
Pièces détachées disponibles	Vis de rechange, tamis à mailles fines
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - 1RAF3020F-1 Vevor

Comment mesurer l'ouverture du conduit pour choisir la bonne taille ?

Mesurez la largeur et la hauteur de l'ouverture du conduit (mur ou plafond). Le premier nombre correspond à la largeur, le second à la hauteur. Ne mesurez pas l'ancienne grille, car elle peut être plus petite.

Quels types de filtres sont compatibles avec cette grille ?

Cette grille accepte les filtres à air standards de 1 pouce d'épaisseur (25,4 mm). Le modèle F est également équipé d'un tamis à mailles fines intégré.

Comment installer la grille de retour d'air ?

1. Détachez la porte du cadre. 2. Fixez le cadre sur le mur ou le plafond à l'aide des 4 vis fournies. 3. Insérez le filtre à air de 1" d'épaisseur. 4. Replacer la porte et verrouillez les loquets.

Peut-on installer cette grille au plafond ?

Oui, l'installation au plafond est possible. Pour votre sécurité, assurez-vous que le cadre et la porte sont bien fixés pour éviter toute chute.

Comment nettoyer le tamis à mailles fines ?

Retirez le tamis et nettoyez-le avec de l'eau tiède savonneuse ou un aspirateur. Laissez sécher complètement avant de le remettre en place.

Que faire si les vis fournies ne sont pas adaptées à mon support ?

Utilisez des vis adaptées à votre matériau (bois, plâtre, etc.) de diamètre et longueur similaires. Assurez-vous que la fixation est solide.

La grille est-elle compatible avec tous les systèmes de CVC ?

Oui, elle convient à la plupart des systèmes de chauffage, ventilation et climatisation (CVC) utilisant des filtres à air de retour.

Comment verrouiller la porte correctement ?

Après avoir refermé la porte, poussez les deux loquets vers l'intérieur jusqu'à entendre un clic. Vérifiez qu'ils sont bien enclenchés.

Le tamis à mailles fines peut-il être retiré ?

Oui, il est amovible pour le nettoyage ou le remplacement. Tirez-le doucement hors de son logement.

Où trouver la garantie et le support technique ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique.

MODE D'EMPLOI 1RAF3020F-1 Vevor

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODELE:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nos continu à nous engager à vous fournir des outils à des prix compétits. « Économisez la moitié», « Moitié prix » ou toute autre expression similaire utilisée par nous ne représentée qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons.

Nous vous rappelons de bien pouvoir vérifier soigneusement lorsque vous passez une commande chez nous si vous economise réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtrre à air de retard

MODELE:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vou avez des questions sur nos produits? Vous avez besoin d'assistance technique? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez tire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se reserve le droit d'interpréter clairément notre manuel d'utilisation. L'apparce du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÉTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64×22,64×1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52×32,68×1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64×22,64×1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LIST DES PIECES

Nom	1RAF2020-1/1RAF2025 -1/1RAF2030-1/1RAF2 418-1/1RAF3020-1	1RAF2025F-1/1RAF2 020F-1/1RAF3020F-1
tête en croix vis (M4*50)	4	4
Ensemble de sortie d'air (Montage de la sortie d'air siège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour-retirer vos ancienne grille de filtre à air de retour, ouvre la porte de la grille et, pour voitre sécurité, detachez la porte si possible

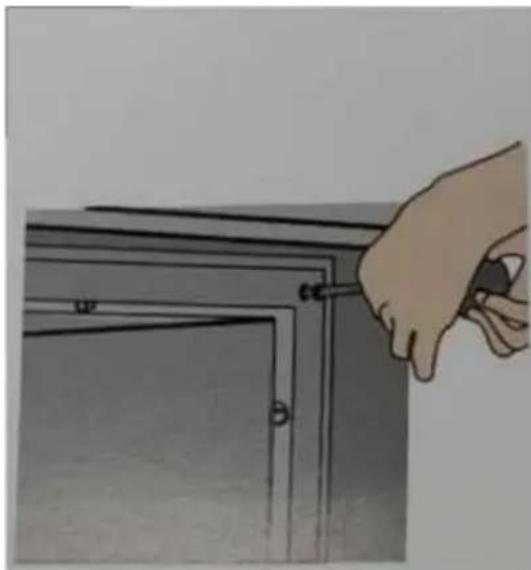

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le contrôle ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtré

1. Mesurez l'ouverture DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la meme taille que celle indiquee sur la boite

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtré à air de return Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un cadre à air de 1" d'épaissur dans le cadre若您 pouvez utiliser les petites languettes pour serrer le cadre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets

Fabricant: Shanghaiuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importé aux

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Main.
