Type de produit	Grille de filtre à air de retour
Marque	Vevor
Modèle	1RAF2030-1
Dimensions (produit)	22,52 x 32,68 x 1,57 pouces (environ 57,2 x 83,0 x 4,0 cm)
Poids net	3,65 kg
Matériau	Acier laqué
Utilisation	Retour d'air pour systèmes de chauffage, ventilation et climatisation (CVC)
Montage	Mur ou plafond
Fixation	4 vis M4x50 fournies
Porte	Avec charnières et deux loquets de verrouillage
Capacité du filtre	Accepte un filtre à air de 1 pouce d'épaisseur (dimensions selon ouverture du conduit)
Contenu de l'emballage	Cadre de grille, porte, ensemble sortie d'air, 4 vis M4x50
Entretien	Nettoyer la grille avec un chiffon humide ; remplacer le filtre régulièrement (tous les 3 à 6 mois recommandé)
Sécurité	Couper l'alimentation du système CVC avant installation ; éviter les chutes lors du montage au plafond ; vérifier la correspondance des dimensions
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - 1RAF2030-1 Vevor

Quelles sont les dimensions exactes de la grille de filtre à air Vevor modèle 1RAF2030-1 ?

Les dimensions du produit sont de 22,52 x 32,68 x 1,57 pouces (environ 57,2 x 83,0 x 4,0 cm).

Quel type de filtre puis-je utiliser avec cette grille ?

Cette grille accepte un filtre à air de 1 pouce d'épaisseur. Les dimensions du filtre doivent correspondre à l'ouverture de votre conduit. Mesurez toujours l'ouverture du conduit et non l'ancienne grille.

Est-il possible d'installer cette grille au plafond ?

Oui, cette grille peut être installée au mur ou au plafond. Pour une installation au plafond, prenez des précautions pour éviter que le cadre ou le filtre ne tombe pendant le montage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis pour visser les 4 vis M4x50 fournies. Un niveau à bulle est recommandé pour un alignement correct.

La grille est-elle livrée avec un filtre ?

Non, le filtre à air n'est pas inclus. Vous devez acheter un filtre de 1 pouce d'épaisseur aux dimensions de votre conduit.

Comment entretenir la grille de retour d'air ?

Nettoyez la grille avec un chiffon humide pour enlever la poussière. Remplacez le filtre à air régulièrement, idéalement tous les 3 à 6 mois selon l'utilisation.

Quelle est la procédure pour remplacer l'ancienne grille ?

1. Ouvrez et détachez la porte de l'ancienne grille. 2. Retirez les vis fixant le cadre. 3. Retirez soigneusement l'ancien cadre et le filtre. 4. Mesurez l'ouverture du conduit. 5. Installez le nouveau cadre avec les vis fournies. 6. Placez un nouveau filtre. 7. Fixez la porte et verrouillez les loquets.

Quels sont les accessoires inclus avec la grille ?

Le kit comprend : un cadre de grille avec porte, un ensemble sortie d'air (siège de montage et calandre), et 4 vis M4x50.

Y a-t-il une garantie sur ce produit ?

Oui, Vevor offre un certificat de garantie électronique. Pour l'assistance technique et la garantie, rendez-vous sur www.vevor.com/support.

Puis-je utiliser cette grille avec un système de climatisation central ?

Oui, cette grille est conçue pour les systèmes de retour d'air de chauffage, ventilation et climatisation (CVC). Assurez-vous que les dimensions de votre conduit correspondent à celles de la grille.

MODE D'EMPLOI 1RAF2030-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODÈLE : 1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtre à air de retour

MODÈLE : 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÈTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LISTE DES PIÈCES

Nom	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tête en croixvis (M4*50)	4	4
Ensemble de sortie d'air(Montage de la sortie d'airsiège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour retirer votre ancienne grille de filtre à air de retour, ouvrez la porte de la grille et, pour votre sécurité, détachez la porte si possible

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le filtre ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtre

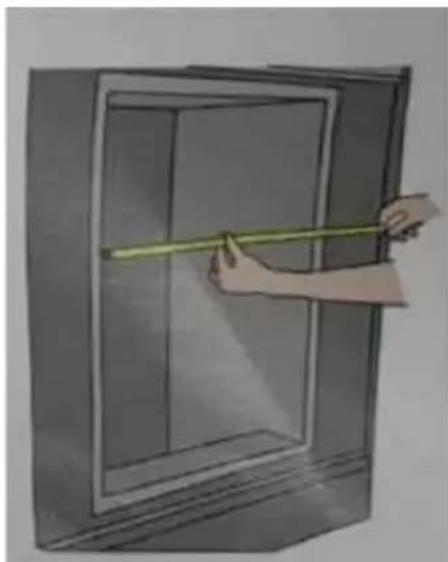

1. Mesurez l'OUVERTURE DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la même taille que celle indiquée sur la boîte

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtre à air de retour Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un filtre à air de 1" d'épaisseur dans le cadre Vous pouvez utiliser les petites languettes pour serrer le filtre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets
