Produkttyp	Returluftfiltergaller
Märke	Vevor
Modell	1RAF2030-1
Mått (produkt)	22,52 x 32,68 x 1,57 tum (ca 57,2 x 83,0 x 4,0 cm)
Nettovikt	3,65 kg
Material	Lackerat stål
Användning	Returluft för värme-, ventilations- och luftkonditioneringssystem (HVAC)
Montering	Vägg eller tak
Infästning	4 skruvar M4x50 medföljer
Dörr	Med gångjärn och två låsspärrar
Filterkapacitet	Accepterar ett luftfilter med 1 tums tjocklek (mått enligt kanalöppningen)
Förpackningsinnehåll	Gallerram, dörr, luftutloppsats, 4 skruvar M4x50
Underhåll	Rengör gallret med en fuktig trasa; byt filter regelbundet (rekommenderas var 3:e till 6:e månad)
Säkerhet	Stäng av strömmen till HVAC-systemet före installation; undvik fall vid takmontering; kontrollera måttöverensstämmelse
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - 1RAF2030-1 Vevor

Vilka är de exakta måtten på Vevor returluftfiltergaller modell 1RAF2030-1?

Produktens mått är 22,52 x 32,68 x 1,57 tum (ca 57,2 x 83,0 x 4,0 cm).

Vilken typ av filter kan jag använda med detta galler?

Detta galler accepterar ett luftfilter med 1 tums tjocklek. Filtermåtten måste stämma överens med din kanalöppning. Mät alltid kanalöppningen, inte det gamla gallret.

Är det möjligt att installera detta galler i taket?

Ja, detta galler kan installeras på vägg eller i tak. Vid takmontering, vidta försiktighetsåtgärder så att ramen eller filtret inte faller under monteringen.

Vilka verktyg behövs för installationen?

Du behöver en skruvmejsel för att skruva i de 4 medföljande M4x50-skruvarna. Ett vattenpass rekommenderas för korrekt justering.

Levereras gallret med ett filter?

Nej, luftfiltret ingår inte. Du måste köpa ett filter med 1 tums tjocklek i måtten för din kanal.

Hur underhåller jag returluftgallret?

Rengör gallret med en fuktig trasa för att ta bort damm. Byt luftfiltret regelbundet, helst var 3:e till 6:e månad beroende på användning.

Vilket är förfarandet för att byta ut det gamla gallret?

1. Öppna och lossa dörren på det gamla gallret. 2. Ta bort skruvarna som håller ramen. 3. Ta försiktigt bort den gamla ramen och filtret. 4. Mät kanalöppningen. 5. Installera den nya ramen med medföljande skruvar. 6. Sätt i ett nytt filter. 7. Fäst dörren och lås spärrarna.

Vilka tillbehör ingår med gallret?

Satsen innehåller: en gallerram med dörr, en luftutloppsats (monteringssäte och galler), och 4 skruvar M4x50.

Finns det garanti på denna produkt?

Ja, Vevor erbjuder ett elektroniskt garantibevis. För teknisk support och garanti, besök www.vevor.com/support.

Kan jag använda detta galler med ett centralt luftkonditioneringssystem?

Ja, detta galler är utformat för returluftssystem för värme, ventilation och luftkonditionering (HVAC). Se till att dina kanalmått stämmer överens med gallrets mått.

BRUKSANVISNING 1RAF2030-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

RETURLUFTFILTERGRILLSETT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Returluftfiltergittersats

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PARAMETERLISTA

Modell	Produktstorlek (tum)	Nettovikt (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68×22,52×1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57	2,75
1RAF3020F-1 32,68×22,52×1,57		4.05

DELLISTA

Namn	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tvärhuvudskruv (M4*50)	4	4
Luftutloppsenhet(Luftuttagsmontering säte *1, galler *1)	1	1
finmaskig sil	/	1

DRIFT

1. För att ta bort ditt gamla returluftfiltergall, öppna gallerdörren och för din säkerhet ta bort luckan om möjligt

1. Ta bort skruvarna som håller fast ramen på väggen eller taket ÿOm detta är en takapplikation - för din säkerhet - förhindra att ramen/ gallret/filtret faller ner

3.Ta bort den gamla ramen och filtret försiktigt

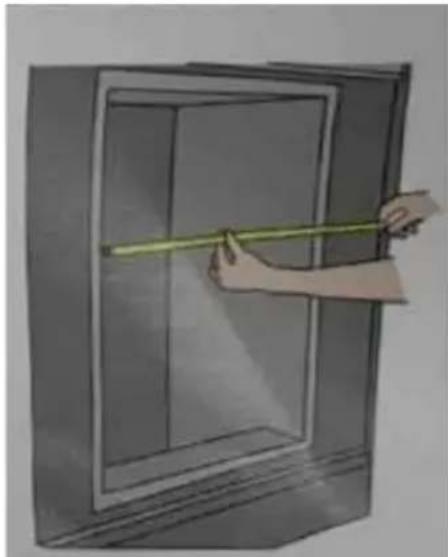

1. Mät KANALÖPPNINGEN (Vägg/tak) och se till att den har samma storlek som skrivet på kartongen

Första siffran är alltid Bredden, andra siffran är alltid

MÄT INTE DITT GAMLA GRILL

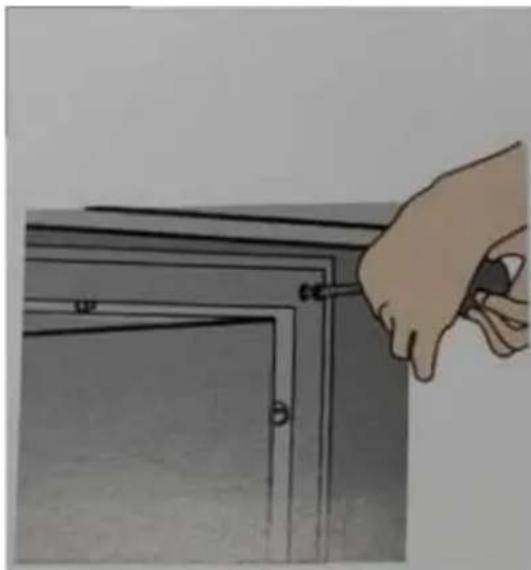

1. För att installera vevor returluftfiltergallret, lossa dörren (för berättigad

modeller) från ramen och installera ramen på väggen/taket med de 4 medföljande skruvarna.

1. Placera ett 1" tjockt luftfilter i ramen yDu kan använda de små flikarna för att dra åt filtret

1. Fäst dörren med gångjärn (för berättigade modeller) och stäng den genom att låsa båda spärrarna
