1RAF2030-1 - Luftfilter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rückluftfiltergitter
Marke	Vevor
Modell	1RAF2030-1
Abmessungen (Produkt)	22,52 x 32,68 x 1,57 Zoll (ca. 57,2 x 83,0 x 4,0 cm)
Nettogewicht	3,65 kg
Material	lackierter Stahl
Verwendung	Rückluft für Heizungs-, Lüftungs- und Klimaanlagen (HLK)
Montage	Wand oder Decke
Befestigung	4 mitgelieferte M4x50 Schrauben
Tür	Mit Scharnieren und zwei Verschlussriegeln
Filterkapazität	Nimmt einen 1 Zoll dicken Luftfilter auf (Abmessungen entsprechend der Kanalöffnung)
Packungsinhalt	Gitterrahmen, Tür, Luftauslassbaugruppe, 4 M4x50 Schrauben
Wartung	Gitter mit einem feuchten Tuch reinigen; Filter regelmäßig wechseln (alle 3 bis 6 Monate empfohlen)
Sicherheit	Stromversorgung des HLK-Systems vor der Installation unterbrechen; Stürze bei der Deckenmontage vermeiden; Maßhaltigkeit prüfen
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - 1RAF2030-1 Vevor

Was sind die genauen Abmessungen des Vevor-Luftfiltergitters Modell 1RAF2030-1?

Die Produktabmessungen betragen 22,52 x 32,68 x 1,57 Zoll (ca. 57,2 x 83,0 x 4,0 cm).

Welchen Filtertyp kann ich mit diesem Gitter verwenden?

Dieses Gitter nimmt einen 1 Zoll dicken Luftfilter auf. Die Filterabmessungen müssen der Öffnung Ihres Kanals entsprechen. Messen Sie immer die Kanalöffnung und nicht das alte Gitter.

Ist es möglich, dieses Gitter an der Decke zu installieren?

Ja, dieses Gitter kann an der Wand oder an der Decke montiert werden. Bei der Deckenmontage treffen Sie Vorsichtsmaßnahmen, um zu verhindern, dass der Rahmen oder der Filter während der Montage herunterfällt.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Schraubendreher, um die 4 mitgelieferten M4x50 Schrauben festzuziehen. Eine Wasserwaage wird für die korrekte Ausrichtung empfohlen.

Wird das Gitter mit einem Filter geliefert?

Nein, der Luftfilter ist nicht im Lieferumfang enthalten. Sie müssen einen 1 Zoll dicken Filter in den Abmessungen Ihres Kanals kaufen.

Wie pflege ich das Rückluftgitter?

Reinigen Sie das Gitter mit einem feuchten Tuch, um Staub zu entfernen. Ersetzen Sie den Luftfilter regelmäßig, idealerweise alle 3 bis 6 Monate je nach Nutzung.

Wie lautet das Verfahren zum Austausch des alten Gitters?

1. Öffnen und lösen Sie die Tür des alten Gitters. 2. Entfernen Sie die den Rahmen haltenden Schrauben. 3. Entfernen Sie vorsichtig den alten Rahmen und den Filter. 4. Messen Sie die Kanalöffnung. 5. Installieren Sie den neuen Rahmen mit den mitgelieferten Schrauben. 6. Setzen Sie einen neuen Filter ein. 7. Befestigen Sie die Tür und verriegeln Sie die Riegel.

Welches Zubehör ist im Lieferumfang enthalten?

Das Kit enthält: einen Gitterrahmen mit Tür, eine Luftauslassbaugruppe (Montagesitz und Kühlergrill) und 4 M4x50 Schrauben.

Gibt es eine Garantie auf dieses Produkt?

Ja, Vevor bietet eine elektronische Garantieurkunde. Für technische Unterstützung und Garantie besuchen Sie www.vevor.com/support.

Kann ich dieses Gitter mit einer zentralen Klimaanlage verwenden?

Ja, dieses Gitter ist für Rückluftsysteme von Heizungs-, Lüftungs- und Klimaanlagen (HLK) konzipiert. Stellen Sie sicher, dass die Abmessungen Ihres Kanals denen des Gitters entsprechen.

BEDIENUNGSANLEITUNG 1RAF2030-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RÜCKLUFTFILTER-GITTER-KIT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rückluftfilter-Gittersatz

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	Produktgröße (Zoll)	Nettogewicht (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

TEILELISTE

Name	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
KreuzschlitzSchraube (M4*50)	4	4
Luftauslassbaugruppe(LuftauslassmontageSitz *1, Kühlergrill *1)	1	1
feinmaschiges Sieb	/	1

BETRIEB

1. Um Ihr altes Rückluftfiltergitter zu entfernen, öffnen Sie die Gittertür und - zu Ihrer Sicherheit - nehmen Sie die Tür, wenn möglich, ab.

1. Entfernen Sie die Schrauben, mit denen der Rahmen an der Wand oder Decke befestigt ist.
   ÿWenn es sich um eine Deckenanwendung handelt, verhindern Sie zu Ihrer Sicherheit, dass der Rahmen/das Gitter/der Filter herunterfällt.

1. Entfernen Sie vorsichtig den alten Rahmen und den Filter

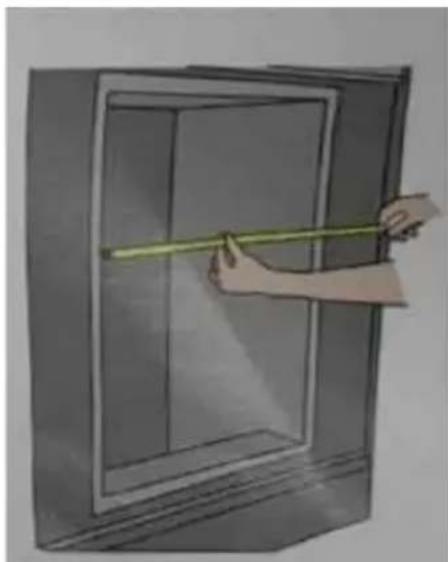

1. Messen Sie die KANALÖFFNUNG (Wand/Decke) und stellen Sie sicher, dass sie die gleiche Größe hat wie auf der Verpackung angegeben.

Die erste Zahl ist immer die Breite, die zweite Zahl ist immer die

ESSEN SIE NICHT IHREN ALTEN KÜHLERGRILL

5.Um das Vevor Rückluftfiltergitter zu installieren, nehmen Sie die Tür ab (für berechtigte

Modelle) vom Rahmen und befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben an der Wand/Decke.

1. Setzen Sie einen 1" dicken Luftfilter in den Rahmen ein. äSie können die kleinen Laschen verwenden, um den Filter festzuziehen.

1. Befestigen Sie die Tür mit Scharnieren (bei geeigneten Modellen) und schließen Sie sie, indem Sie beide Riegel verriegeln
