1RAF2020F-1 - Luftfilter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rückluftfiltergitter-Kit
Marke	Vevor
Modell	1RAF2020F-1
Produktabmessungen	57,5 × 57,5 × 4 cm
Nettogewicht	2,75 kg
Passende Kanalgröße	22,64 × 22,64 Zoll
Akzeptierte Filterstärke	1 Zoll (2,54 cm)
Montageart	Wand oder Decke
Material	Stahl
Farbe	Schwarz
Mitgelieferte Schrauben	4 Kreuzschlitzschrauben (M4×50)
Kit-Inhalt	Rahmen, Tür, Luftauslassgitter, Feinsieb
Verwendung	Rückluft für HVAC-System
Wartung	Reinigen Sie das Gitter mit einem feuchten Tuch; wechseln Sie den Filter alle 3 Monate
Sicherheit	Vermeiden Sie Stürze bei der Deckenmontage; trennen Sie die Tür vor dem Entfernen
Garantie	Besuchen Sie www.vevor.com/support für das elektronische Garantiezertifikat
Technischer Support	www.vevor.com/support
Reparierbarkeit	Ersatzteile auf Anfrage erhältlich (Schrauben, Gitter, Sieb)

Häufig gestellte Fragen - 1RAF2020F-1 Vevor

Wie installiere ich das Vevor-Rückluftfiltergitter?

Um das Gitter zu installieren, entfernen Sie zuerst das alte Gitter durch Lösen der Schrauben. Messen Sie die Kanalöffnung (Breite × Höhe) und stellen Sie sicher, dass sie den Abmessungen des Modells (22,64 × 22,64 Zoll) entspricht. Setzen Sie den Rahmen gegen die Wand oder Decke und befestigen Sie ihn mit den 4 mitgelieferten Schrauben. Setzen Sie einen Filter mit 1 Zoll Dicke in den Rahmen ein und schließen Sie dann die Tür, indem Sie die Verriegelungen einrasten. Achten Sie bei der Deckenmontage darauf, dass der Rahmen nicht herunterfällt.

Welche Filtergröße wird für das Modell 1RAF2020F-1 verwendet?

Dieses Modell akzeptiert einen Luftfilter mit 1 Zoll Dicke (2,54 cm). Die Filterabmessungen müssen der Kanalöffnung entsprechen, etwa 57,5 × 57,5 cm (22,64 × 22,64 Zoll). Verwenden Sie einen Standard-Rückluftfilter.

Ist dieses Gitter für die Deckenmontage geeignet?

Ja, das Gitter kann an der Decke installiert werden. Aus Sicherheitsgründen stellen Sie jedoch sicher, dass der Rahmen mit den 4 mitgelieferten Schrauben fest befestigt ist und nicht herunterfallen kann. Trennen Sie die Tür möglichst vor dem Entfernen des alten Gitters.

Was sind die genauen Abmessungen des Rahmens?

Die Produktabmessungen betragen 57,5 × 57,5 × 4 cm (22,64 × 22,64 × 1,57 Zoll). Dies ist die Größe des Außenrahmens. Die Kanalöffnung muss 22,64 × 22,64 Zoll entsprechen.

Wie reinige ich das Luftfiltergitter?

Reinigen Sie das Gitter regelmäßig mit einem feuchten Tuch, um Staub zu entfernen. Vermeiden Sie Scheuermittel. Der Filter im Inneren sollte etwa alle 3 Monate ausgetauscht werden.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung kann kostenlos auf der Website notice-facile.com oder auf der offiziellen Vevor-Website heruntergeladen werden. Sie können den Kundendienst auch über www.vevor.com/support kontaktieren.

Welche Werkzeuge werden für die Installation benötigt?

Für die Installation benötigen Sie einen Schraubendreher (Kreuzschlitz) für die mitgelieferten Schrauben, eventuell ein Maßband, um die Kanalabmessungen zu überprüfen. Die Schrauben sind im Kit enthalten.

Enthält das Kit einen Filter?

Nein, das Kit enthält keinen Filter. Es enthält Rahmen, Tür, Luftauslassgitter und ein Feinsieb (für dieses Modell F). Sie müssen einen Luftfilter mit 1 Zoll Dicke separat kaufen.

Kann ich dieses Produkt mit einer zentralen Klimaanlage verwenden?

Ja, dieses Rückluftgitter-Kit ist für zentrale HLK-Systeme (Heizung, Lüftung und Klimatisierung) ausgelegt. Es dient dazu, die Luft zum System zu leiten.

Wie kontaktiere ich den Vevor-Kundendienst?

Sie können den Kundendienst kontaktieren und das elektronische Garantiezertifikat auf der Website www.vevor.com/support erhalten. Bei technischen Fragen nutzen Sie bitte dieses Portal.

BEDIENUNGSANLEITUNG 1RAF2020F-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RÜCKLUFTFILTER-GITTER-KIT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rückluftfilter-Gittersatz

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	Produktgröße (Zoll)	Nettogewicht (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

TEILELISTE

Name	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
KreuzschlitzSchraube (M4*50)	4	4
Luftauslassbaugruppe(LuftauslassmontageSitz *1, Kühlergrill *1)	1	1
feinmaschiges Sieb	/	1

BETRIEB

1. Um Ihr altes Rückluftfiltergitter zu entfernen, öffnen Sie die Gittertür und - zu Ihrer Sicherheit - nehmen Sie die Tür, wenn möglich, ab.

1. Entfernen Sie die Schrauben, mit denen der Rahmen an der Wand oder Decke befestigt ist.
   ÿWenn es sich um eine Deckenanwendung handelt, verhindern Sie zu Ihrer Sicherheit, dass der Rahmen/das Gitter/der Filter herunterfällt.

1. Entfernen Sie vorsichtig den alten Rahmen und den Filter

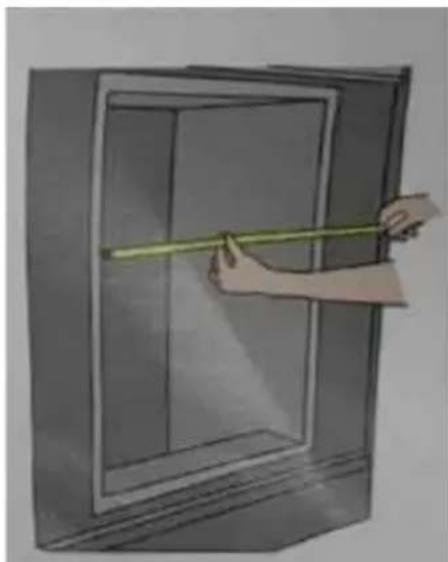

1. Messen Sie die KANALÖFFNUNG (Wand/Decke) und stellen Sie sicher, dass sie die gleiche Größe hat wie auf der Verpackung angegeben.

Die erste Zahl ist immer die Breite, die zweite Zahl ist immer die

ESSEN SIE NICHT IHREN ALTEN KÜHLERGRILL

5.Um das Vevor Rückluftfiltergitter zu installieren, nehmen Sie die Tür ab (für berechtigte

Modelle) vom Rahmen und befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben an der Wand/Decke.

1. Setzen Sie einen 1" dicken Luftfilter in den Rahmen ein. äSie können die kleinen Laschen verwenden, um den Filter festzuziehen.

1. Befestigen Sie die Tür mit Scharnieren (bei geeigneten Modellen) und schließen Sie sie, indem Sie beide Riegel verriegeln

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert

nach USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
