Produkttyp	Rückluftfiltergitter-Kit
Marke	Vevor
Modell	1RAF3020F-1
Produktabmessungen (Zoll)	32,68 × 22,52 × 1,57
Produktabmessungen (mm)	830 × 572 × 40
Nettogewicht	4,05 kg
Hauptmaterial	lackierter Stahl
Kompatible Filterdicke	1 Zoll (25,4 mm)
Empfohlener Filtertyp	Standard-Luftfilter 1" Dicke
Feinsieb	Inklusive (Modell F)
Anzahl der Montageschrauben	4 (M4×50)
Luftauslass-Set	1 (Luftauslasssitz + Gitter)
Hauptfunktionen	Rückluftgitter mit Verriegelungsklappen, integriertes Sieb für Schmutz
Installation	Wand oder Decke, Befestigung mit beiliegenden Schrauben
Wartung	Sieb regelmäßig reinigen; Filter je nach Gebrauch ersetzen
Sicherheit	Tür vor dem Abnehmen lösen, um Herunterfallen zu vermeiden
Ersatzteile verfügbar	Ersatzschrauben, Feinsieb
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - 1RAF3020F-1 Vevor

Wie messe ich die Kanalöffnung, um die richtige Größe auszuwählen?

Messen Sie die Breite und Höhe der Kanalöffnung (Wand oder Decke). Die erste Zahl entspricht der Breite, die zweite der Höhe. Messen Sie nicht das alte Gitter, da es kleiner sein kann.

Welche Filtertypen sind mit diesem Gitter kompatibel?

Dieses Gitter akzeptiert Standard-Luftfilter mit 1 Zoll Dicke (25,4 mm). Das Modell F ist außerdem mit einem integrierten Feinsieb ausgestattet.

Wie installiere ich das Rückluftgitter?

1. Lösen Sie die Tür vom Rahmen. 2. Befestigen Sie den Rahmen mit den 4 beiliegenden Schrauben an der Wand oder Decke. 3. Setzen Sie den 1 Zoll dicken Luftfilter ein. 4. Setzen Sie die Tür wieder ein und verriegeln Sie die Klappen.

Kann dieses Gitter an der Decke installiert werden?

Ja, die Installation an der Decke ist möglich. Achten Sie zu Ihrer Sicherheit darauf, dass Rahmen und Tür gut befestigt sind, um ein Herunterfallen zu vermeiden.

Wie reinige ich das Feinsieb?

Entfernen Sie das Sieb und reinigen Sie es mit warmem Seifenwasser oder einem Staubsauger. Lassen Sie es vollständig trocknen, bevor Sie es wieder einsetzen.

Was tun, wenn die beiliegenden Schrauben nicht zu meinem Untergrund passen?

Verwenden Sie Schrauben, die zu Ihrem Material (Holz, Gips usw.) passen, mit ähnlichem Durchmesser und ähnlicher Länge. Stellen Sie sicher, dass die Befestigung fest ist.

Ist das Gitter mit allen HLK-Systemen kompatibel?

Ja, es ist mit den meisten Heizungs-, Lüftungs- und Klimaanlagen (HLK) kompatibel, die Rückluftfilter verwenden.

Wie verriegle ich die Tür richtig?

Drücken Sie nach dem Schließen der Tür die beiden Riegel nach innen, bis sie ein Klicken hören. Überprüfen Sie, ob sie richtig eingerastet sind.

Kann das Feinsieb entfernt werden?

Ja, es ist zur Reinigung oder zum Austausch abnehmbar. Ziehen Sie es vorsichtig aus seiner Halterung.

Wo finde ich die Garantie und den technischen Support?

Besuchen Sie www.vevor.com/support für technischen Support und das elektronische Garantiezertifikat.

BEDIENUNGSANLEITUNG 1RAF3020F-1 Vevor

E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RÜCKLUFTFILTER-GITTER-KIT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis“ oder andere ähnliche Austräcke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, unddecken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei ihrer Bestellung bei uns sorgfältig zu prufen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

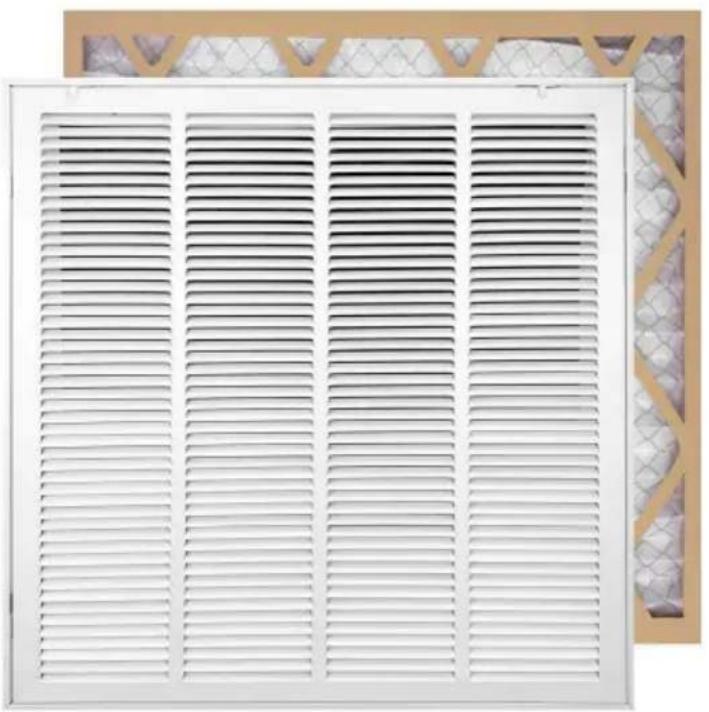

Rückluftfilter-Gittersatz

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020 -1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support?itte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung.itte lessen Sie alle Anweisungen sorgfaltig durch,bevor Sie das Gerat in Betrieb behmen. VEVOR besteht sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt,das Sie erhalten haben.Bitte verzeihen Sie uns,dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates fur unser Produkt gibt.

PARAMETERLISTE

Modell	Produktgröbe (Zoll)	Nettogewicht (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6×27,64×1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

TEILELISTE

Name	1RAF2020-1/1RAF2025 -1/1RAF2030-1/1RAF2 418-1/1RAF3020-1	1RAF2025F-1/1RAF2 020F-1/1RAF3020F-1
Kreuzschlitz Schraube (M4*50)	4	4
Luftauslassbaugruppe (Luftauslassmontage Sitz *1, Kühlergrill *1)	1	1
feinmaschiges Sieb	/	1

BETRIEB

1.Um Ihr altes Rückluftfiltergitter zu entfernen, öffnen Sie die Gittertür und - zu ihrer Sicherheit - nehmen Sie die Tur, wenn möglich, ab.

1. Entfernen Sie die Schrauben, mit denen der Rahmen an der Wand oder Decke befestigt ist. Y Wenn es sich um eine Deckenanwendung handelt, verhindern Sie zu ihrer Sicherheit, dass der Rahmen/das Gitter/der Filter herunterfällt.

3.Entfernen Sie vorsichtig den alten Rahmen und den Filter

4.Messen Sie die KANALÖFFNUNG (Wand/Decke) und stellen Sie sicher, dass sie die gleiche Höhe hat wie auf der Verpackung angegeben.

Die erstige Zahl ist immer die Breite, die zweite Zahl ist immer die

ESSEN SIE NICT IHREN ALTEN KÜHLERGRILL

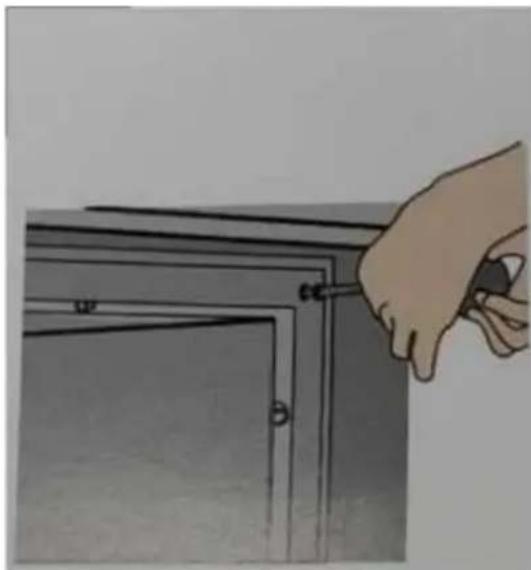

5.Um das Vevor Rückluftfiltergitter zu installieren, behmen Sie die Tur ab (fur berechtigte

Modelle) vom Rahmen und befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben an der Wand/Decke.

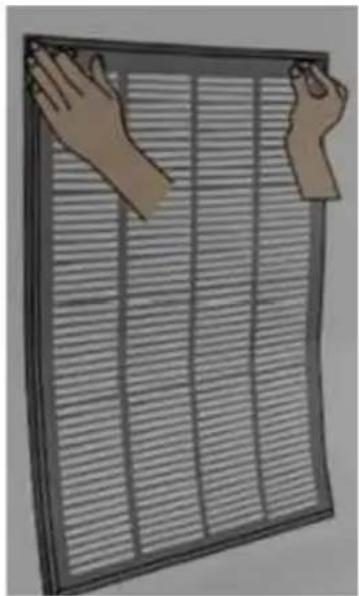

6.Setzen Sie einen 1" dicken Luftfilter in den Rahmen ein. ySie konnen die kleinen Laschen verwenden, um den Filter festzuziehen.

1. Befestigen Sie die Tur mit Scharnieren (bei geeigneten Modellen) und schreiben Sie sie, indem Sie beiden Riegel verriegeln

Hersteller: Shanghaiuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert

nach USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
