1RAF3020F-1 - Luchtfilter Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Retour luchtfilter rooster kit
Merk	Vevor
Model	1RAF3020F-1
Productafmetingen (inch)	32,68 × 22,52 × 1,57
Productafmetingen (mm)	830 × 572 × 40
Netto gewicht	4,05 kg
Hoofdmateriaal	Geverfd staal
Compatibele filterdikte	1 inch (25,4 mm)
Aanbevolen filtertype	Standaard luchtfilter van 1 inch dik
Fijnmazig zeef	Inbegrepen (model F)
Aantal montageschroeven	4 (M4×50)
Luchtuitlaatset	1 (luchtuitlaatzitting + grille)
Hoofdfuncties	Retourluchtrooster met vergrendelingsklemmen, ingebouwd zeef voor vuil
Installatie	Aan muur of plafond, bevestiging met meegeleverde schroeven
Onderhoud	Zeef regelmatig reinigen; filter vervangen naar gebruik
Veiligheid	Deur losmaken voor verwijdering om vallen te voorkomen
Vervangingsonderdelen beschikbaar	Reserve schroeven, fijnmazig zeef
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - 1RAF3020F-1 Vevor

Hoe meet ik de opening van het kanaal om de juiste maat te kiezen?

Meet de breedte en hoogte van de kanaalopening (muur of plafond). Het eerste getal is de breedte, het tweede de hoogte. Meet niet de oude rooster, want die kan kleiner zijn.

Welke soorten filters zijn compatibel met dit rooster?

Dit rooster accepteert standaard luchtfilters van 1 inch dik (25,4 mm). Model F is ook uitgerust met een ingebouwd fijnmazig zeef.

Hoe installeer ik het retourluchtrooster?

1. Maak de deur los van het frame. 2. Bevestig het frame aan de muur of het plafond met de 4 meegeleverde schroeven. 3. Plaats het 1 inch dikke luchtfilter. 4. Plaats de deur terug en vergrendel de klemmen.

Kan dit rooster aan het plafond worden geïnstalleerd?

Ja, installatie aan het plafond is mogelijk. Zorg voor uw veiligheid dat het frame en de deur goed zijn bevestigd om vallen te voorkomen.

Hoe reinig ik het fijnmazige zeef?

Verwijder het zeef en reinig het met warm zeepwater of een stofzuiger. Laat volledig drogen voordat u het terugplaatst.

Wat moet ik doen als de meegeleverde schroeven niet geschikt zijn voor mijn ondergrond?

Gebruik schroeven die geschikt zijn voor uw materiaal (hout, gips, enz.) met vergelijkbare diameter en lengte. Zorg ervoor dat de bevestiging stevig is.

Is het rooster compatibel met alle HVAC-systemen?

Ja, het is geschikt voor de meeste verwarmings-, ventilatie- en airconditioningsystemen (HVAC) die retourluchtfilters gebruiken.

Hoe vergrendel ik de deur correct?

Nadat u de deur heeft gesloten, duwt u de twee klemmen naar binnen tot u een klik hoort. Controleer of ze goed zijn vastgeklikt.

Kan het fijnmazige zeef worden verwijderd?

Ja, het is verwijderbaar voor reiniging of vervanging. Trek het voorzichtig uit de behuizing.

Waar vind ik de garantie en technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat.

GEBRUIKSAANWIJZING 1RAF3020F-1 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Retourluchtfilterroosterset

MODEL: 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

PARAMETERLIJST

Model	Productgrootte (inch)	Nettogewicht (kg)
1RAF2020-1	22,64×22,64×1,57	2.5
1RAF2025-1	22,6×27,64×1,57	3.2
1RAF2030-1	22,52×32,68×1,57	3.65
1RAF2418-1	26,61×20,67×1,57	3.15
1RAF3020-1	32,68×22,52×1,57	3.65
1RAF2025F-1 32,68×22,52×1,57		3.5
1RAF2020F-1	22,64×22,64×1,57 2,75
1RAF3020F-1 32,68×22,52×1,57		4.05

ONDERDELENLIJST

Naam	1RAF2020-1/1RAF2025 -1/1RAF2030-1/1RAF2 418-1/1RAF3020-1	1RAF2025F-1/1RAF2 020F-1/1RAF3020F-1
kruiskop schroef (M4*50)	4	4
Luchtuitlaat montage (Montage van de luchtuitlaat stoel *1, rooster *1)	1	1
fijne zeef	/	1

WERKING

1. Om uw oude retourluchtfilterrooster te verwijderen, opent u de roosterdeur en - voor uw veiligheid - maakt u de deur indien mogelijk los.

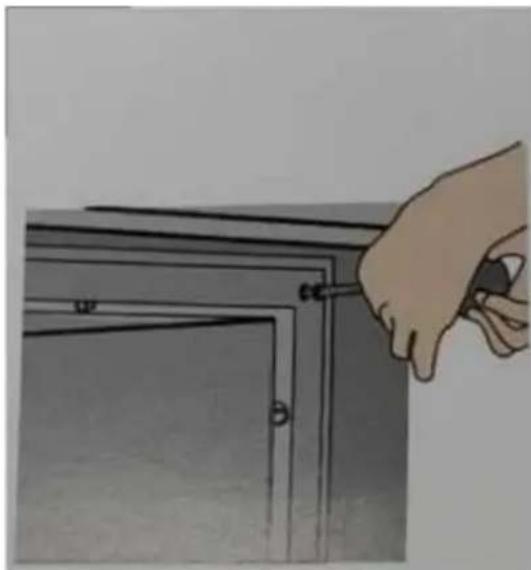

1. Verwijder de schroeven waarmee het frame aan de muur of het plafond is bevestigd.

Als het om een plafondtoepassing gaat, voorkom dan voor uw eigen veiligheid dat het frame/rooster/filter naar beneden valt.

1. Verwijder het oude frame en het filter voorzichtig.

1. Meet de kanaalopening (muur/plafond) en zorg ervoor dat deze dezelfde maat heeft als op de doos staat vermeld.

Het eerste getal is altijd de breedte, het tweede getal is altijd de hoogte.

MEET NIET UW OUDE ROOSTER.

1. Om het VEVOR-retourluchtfilterrooster te installeren, verwijdert u de deur (voor geschikte modellen) uit het frame en monteer het frame met de 4 meegeleverde schroeven aan de muur/het plafond.

(modellen) uit het frame en monteer het frame met de 4 meegeleverde schroeven aan de muur/het plafond.

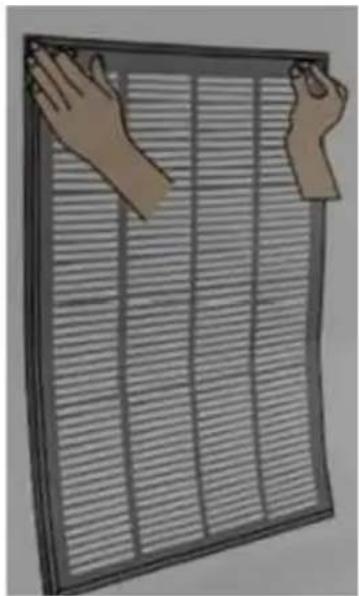

1. Plaats een 1" dik luchtfilter in het frame. Gebruik de kleine lipjes om het filter vast te draaien.

1. Bevestig de deur met de scharnieren (voor geschikte modellen) en sluit deze door beide grendels te vergrendelen.

Fabrikant: Shanghaiixinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd in AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australië

Geïmporteerd door de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
