1RAF3020F-1 - Luftfilter Vevor - Gratis bruksanvisning och manual

Produkttyp	Returluftsfiltergallerikit
Märke	Vevor
Modell	1RAF3020F-1
Produktmått (tum)	32,68 × 22,52 × 1,57
Produktmått (mm)	830 × 572 × 40
Nettovikt	4,05 kg
Huvudmaterial	Målat stål
Kompatibel filtertjocklek	1 tum (25,4 mm)
Rekommenderad filtertyp	Standardluftfilter med 1" tjocklek
Fintrådssil	Ingår (modell F)
Antal monteringsskruvar	4 (M4×50)
Luftutloppsats	1 (luftutloppssäte + galler)
Huvudfunktioner	Returluftsgaller med låsspärrar, inbyggd sil för skräp
Installation	Vägg- eller takmontering, fastsättning med medföljande skruvar
Underhåll	Rengör silen regelbundet; byt filter efter användning
Säkerhet	Lossa dörren före demontering för att undvika fall
Reservdelar tillgängliga	Reservskruvar, fintrådssil
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - 1RAF3020F-1 Vevor

Hur mäter man kanalöppningen för att välja rätt storlek?

Mät kanalöppningens bredd och höjd (vägg eller tak). Den första siffran är bredden, den andra höjden. Mät inte det gamla gallret, eftersom det kan vara mindre.

Vilka filtertyper är kompatibla med detta galler?

Detta galler accepterar standardluftfilter med 1 tums tjocklek (25,4 mm). Modell F är även utrustad med en inbyggd fintrådssil.

Hur installerar man returluftsgallret?

1. Lossa dörren från ramen. 2. Fäst ramen på väggen eller taket med de 4 medföljande skruvarna. 3. Sätt i luftfiltret med 1" tjocklek. 4. Sätt tillbaka dörren och lås spärrarna.

Kan man installera detta galler i taket?

Ja, installation i taket är möjlig. För din säkerhet, se till att ramen och dörren är ordentligt fastsatta för att undvika fall.

Hur rengör man fintrådssilen?

Ta bort silen och rengör den med ljummet såpvatten eller en dammsugare. Låt den torka helt innan du sätter tillbaka den.

Vad gör man om de medföljande skruvarna inte passar mitt underlag?

Använd skruvar som passar ditt material (trä, gips etc.) med liknande diameter och längd. Se till att fästet är stadigt.

Är gallret kompatibelt med alla VVS-system?

Ja, det passar de flesta värme-, ventilations- och luftkonditioneringssystem (VVS) som använder returluftfilter.

Hur låser man dörren korrekt?

Efter att ha stängt dörren, tryck in de två spärrarna tills du hör ett klick. Kontrollera att de är ordentligt fastsatta.

Kan fintrådssilen tas bort?

Ja, den är avtagbar för rengöring eller utbyte. Dra den försiktigt ur sitt fäste.

Var hittar man garantin och teknisk support?

Besök www.vevor.com/support för teknisk assistans och det elektroniska garantibeviset.

BRUKSANVISNING 1RAF3020F-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

RETURLUFTFILTERGRILLSETT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Returluftfiltergittersats

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

PARAMETERLISTA

Modell	Produktstorlek (tum)	Nettovikt (kg)
1RAF2020-1	22,64×22,64×1,57	2.5
1RAF2025-1	22,6× 27,64×1,57	3.2
1RAF2030-1	22,52×32,68×1,57	3,65
1RAF2418-1	26,61×20,67×1,57	3.15
1RAF3020-1	32,68×22,52×1,57	3,65
1RAF2025F-1 32,68×22,52×1,57		3.5
1RAF2020F-1	22,64×22,64×1,57	2,75
1RAF3020F-1 32,68×22,52×1,57		4.05

DELLISTA

Namn	1RAF2020-1/1RAF2025 -1/1RAF2030-1/1RAF2 418-1/1RAF3020-1	1RAF2025F-1/1RAF2 020F-1/1RAF3020F-1
tvärhuvud skruv (M4*50)	4	4
Luftutloppsenhet (Luftuttagsmontering säte *1, galler *1)	1	1
finmaskig sil	/	1

DRIFT

1. För att ta bort ditt gamla returluftfiltergaller, öppna gallerdörren och för din säkerhet, ta bort luckan om möjligt.

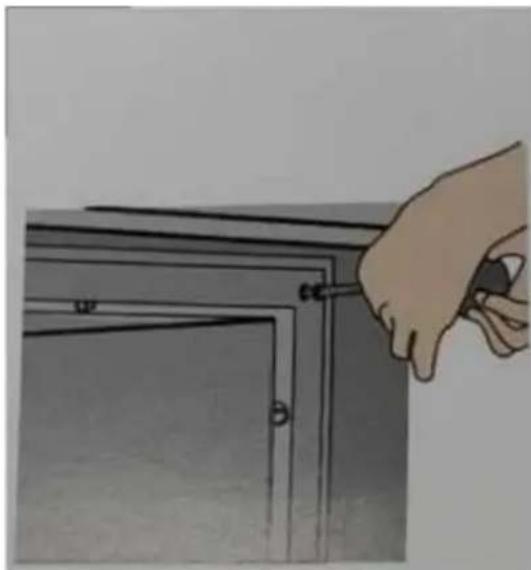

1. Ta bort skruvarna som håller fast ramen på väggen eller taket. Om detta är en takapplikation, för din säkerhet, förhindra att ramen/gallret/filtret faller ner.

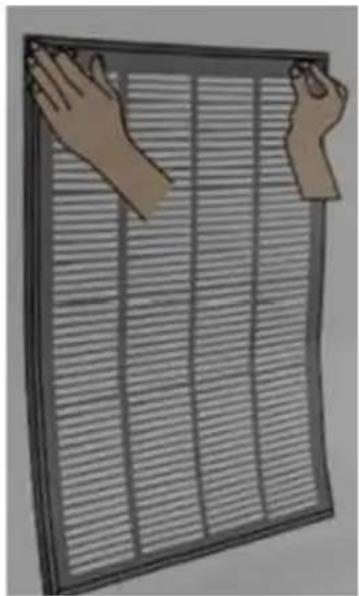

3. Ta bort den gamla ramen och filtret försiktigt.

1. Mät KANALÖPPNINGEN (vägg/tak) och se till att den har samma storlek som skrivet på kartongen.

Första siffran är alltid bredden, andra siffran är alltid höjden.

MÄT INTE DITT GAMLA GALLER.

5. För att installera det nya returluftfiltergallret, lossa dörren (för berättigade modeller) från ramen och installera ramen på väggen/taket med de 4 medföljande skruvarna.

modellen) från ramen och installera ramen på väggen/taket med de 4 medföljande skruvarna.

1. Placera ett 1" tjockt luftfilter i ramen. Du kan använda de små flikarna för att dra åt filtret.

1. Fäst dörren med gångjärn (för berättigade modeller) och stäng den genom att låsa båda spärrarna.

Tillverkare: Shanghaiuxinmuyeyouxiangongsi Adress:

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122, Australien. Importerad

till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat
