1RAF3020F-1 - Filtro aria Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit griglia filtro aria di ritorno
Marca	Vevor
Modello	1RAF3020F-1
Dimensioni del prodotto (pollici)	32,68 × 22,52 × 1,57
Dimensioni del prodotto (mm)	830 × 572 × 40
Peso netto	4,05 kg
Materiale principale	Acciaio verniciato
Spessore filtro compatibile	1 pollice (25,4 mm)
Tipo di filtro consigliato	Filtro aria standard da 1 pollice di spessore
Rete a maglia fine	Inclusa (modello F)
Numero di viti di montaggio	4 (M4×50)
Gruppo uscita aria	1 (sede di uscita aria + griglia)
Funzioni principali	Griglia di ritorno aria con chiusure di bloccaggio, rete integrata per detriti
Installazione	A parete o a soffitto, fissaggio con viti fornite
Manutenzione	Pulire regolarmente la rete; sostituire il filtro secondo l'uso
Sicurezza	Sganciare la porta prima dello smontaggio per evitare cadute
Ricambi disponibili	Viti di ricambio, rete a maglia fine
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - 1RAF3020F-1 Vevor

Come misurare l'apertura del condotto per scegliere la taglia giusta?

Misurare la larghezza e l'altezza dell'apertura del condotto (parete o soffitto). Il primo numero corrisponde alla larghezza, il secondo all'altezza. Non misurare la vecchia griglia, poiché potrebbe essere più piccola.

Quali tipi di filtri sono compatibili con questa griglia?

Questa griglia accetta filtri aria standard da 1 pollice di spessore (25,4 mm). Il modello F è inoltre dotato di una rete a maglia fine integrata.

Come installare la griglia di ritorno aria?

1. Sganciare la porta dal telaio. 2. Fissare il telaio alla parete o al soffitto utilizzando le 4 viti fornite. 3. Inserire il filtro aria da 1 pollice di spessore. 4. Riposizionare la porta e bloccare le chiusure.

Si può installare questa griglia a soffitto?

Sì, l'installazione a soffitto è possibile. Per la vostra sicurezza, assicuratevi che il telaio e la porta siano ben fissati per evitare cadute.

Come pulire la rete a maglia fine?

Rimuovere la rete e pulirla con acqua tiepida saponata o un aspirapolvere. Lasciare asciugare completamente prima di rimetterla a posto.

Cosa fare se le viti fornite non sono adatte al mio supporto?

Utilizzare viti adatte al proprio materiale (legno, gesso, ecc.) con diametro e lunghezza simili. Assicurarsi che il fissaggio sia solido.

La griglia è compatibile con tutti i sistemi HVAC?

Sì, è adatta alla maggior parte dei sistemi di riscaldamento, ventilazione e condizionamento (HVAC) che utilizzano filtri aria di ritorno.

Come bloccare correttamente la porta?

Dopo aver chiuso la porta, spingere le due chiusure verso l'interno fino a sentire un clic. Verificare che siano ben innestate.

La rete a maglia fine può essere rimossa?

Sì, è rimovibile per la pulizia o la sostituzione. Estrarla delicatamente dalla sua sede.

Dove trovare la garanzia e il supporto tecnico?

Recarsi su www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronico.

MANUALE UTENTE 1RAF3020F-1 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT GRIGLIA Filtro Aria DI RITORNO

MODELLO:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Continuiano a impegnari per fornirvi strumenti a prezzi competitivi.

"Risparnia la metà", "Metà prezzo" o qualsiasi altra espressione simile da nei utilizzata rappresenta solo una stima del risparnio che potresti ottenere acquistando determinati utensili con nei rispetto ai principali marchi principali e non significiva necessariamente copire tutte le categorie di utensili da nei offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con nei se stai effettivamente risparmando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit griglia fatto aria di ritorno

MODELLO:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020 -1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattarci: Supporto

technico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul loro prodotto.

ELENCO PARAMETRI

Modello	Dimensioni del prodotto (pollici)	Peso netto (kg)
1RAF2020-1	Dimensioni: 22,64×22,64×1,57	2.5
1RAF2025-1	Dimensioni: 22,6×27,64×1,57	3.2
1RAF2030-1	Dimensioni: 22,52×32,68×1,57	3.65
1RAF2418-1	Dimensioni: 26,61×20,67×1,57	3.15
1RAF3020-1	Dimensioni: 32,68×22,52×1,57	3.65
Dimensioni: 32,68×22,52×1,57		3.5
1RAF2020F-1	Dimensioni: 22,64×22,64×1,57 2,75
Dimensioni: 32,68×22,52×1,57		4.05

ELENCO DEI PEZZI

Nome	1RAF2020-1/1RAF2025 -1/1RAF2030-1/1RAF2 418-1/1RAF3020-1	1RAF2025F-1/1RAF2 020F-1/1RAF3020F-1
testa a croce vite (M4*50)	4	4
Gruppo di uscita dell'aria (Montaggio presa d'aria sedile *1, griglia *1)	1	1
colino a maglie fini	/	1

OPERAZIONE

1. Per rimuovere la vecchia griglia del filtro dell'aria di ritorno, après lo sportello della griglia e, per la vostra sicurezza, staccare lo sportello se possible

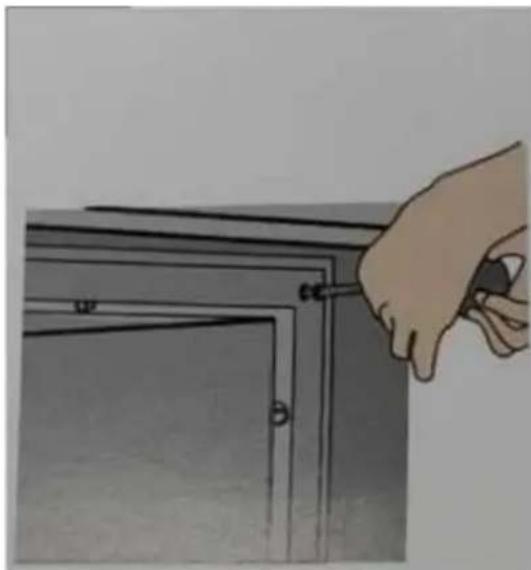

1. Rimuovere le viti che fissano il telaio alla parete o al soffitto ySe si tratta di un'applicazione a soffitto, per la tua sicurezza, evita che il telaio/griglia/filtro cadano.

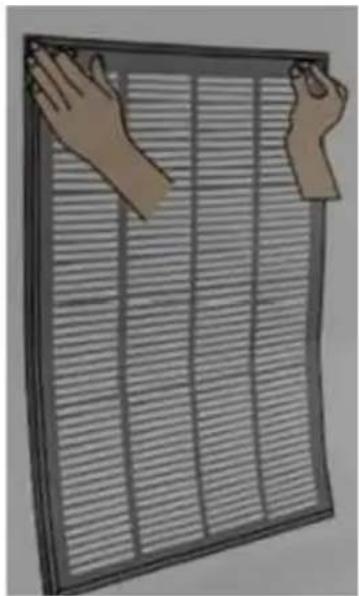

3.Rimuovere con attenzione il vecchio telaio e il filtro

1. Misurare l'APERTURA DEL CONDOTTO (parete/soffitto) e assicurarsi che sia della stessa dimensione scritta sulla scatola

Il primo numero è sempre la larghezza, il secondo numero è sempre la

Altezza NON MISURARE LA TUA VECCHIA GRIGLIA

1. Per installare la griglia del filtrlo dell'aria di ritorno vevor, staccare lo sportello (per i modelli idonei)

modelli) dal tlao e installare il tlao sulla parete/soffitto con le 4 viti in dotazione.

1. Posizione are il filtro dell'aria spesso 1" nel telaio y è possibile utilizzare le piccole linguette per stringere il filtro

1. Fissare la porta tramite cerniere (per i modelli idonei) e chiuderla bloccando entrambi i fermi

Produttore: Shanghaiuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Supporto tecnico e certificato di garanzia
