1RAF2020-1 - Luftfilter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rückluftfiltergitter-Set
Marke	Vevor
Modell	1RAF2020-1 (und Varianten: 1RAF2025-1, 1RAF2030-1, 1RAF2418-1, 1RAF3020-1, 1RAF2025F-1, 1RAF2020F-1, 1RAF3020F-1)
Abmessungen (L x B x H)	22,64 x 22,64 x 1,57 Zoll (ca. 57,5 x 57,5 x 4 cm)
Nettogewicht	2,5 kg
Kompatible Filterstärke	1 Zoll (2,54 cm)
Filtertyp	Standard-Rückluftfilter
Rahmenmaterial	Stahl
Farbe	Weiß
Verwendung	Heizungs-, Lüftungs- und Klimaanlagen (HLK)
Installation	Wand oder Decke
Enthaltene Schrauben	4 Schrauben M4 x 50 mm
Enthaltene Teile	Rahmen, Tür (Luftauslassbaugruppe), Schrauben
Kompatible Modelle	1RAF2020-1, 1RAF2025-1, 1RAF2030-1, 1RAF2418-1, 1RAF3020-1, 1RAF2025F-1, 1RAF2020F-1, 1RAF3020F-1
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support
Technischer Support	www.vevor.com/support
Wartung	Das Gitter regelmäßig reinigen und den Filter etwa alle 3 Monate wechseln
Sicherheit	Sichere Befestigung gewährleisten, um Stürze bei der Deckenmontage zu vermeiden
Hauptfunktion	Partikel aus der Rückluft filtern
Reparierbarkeit	Ersatzteile über den Vevor-Support erhältlich

Häufig gestellte Fragen - 1RAF2020-1 Vevor

Wie installiere ich das Rückluftfiltergitter Vevor 1RAF2020-1?

Entfernen Sie zuerst das alte Gitter. Messen Sie die Kanalöffnung, um die Kompatibilität zu überprüfen. Setzen Sie den Rahmen an die Wand oder Decke und befestigen Sie ihn mit den 4 mitgelieferten Schrauben M4x50. Setzen Sie einen 1 Zoll dicken Luftfilter ein. Schließen Sie die Tür und verriegeln Sie die Verschlüsse.

Welche genauen Abmessungen hat das Modell 1RAF2020-1?

Das Modell 1RAF2020-1 hat Abmessungen von 22,64 x 22,64 x 1,57 Zoll (ca. 57,5 x 57,5 x 4 cm). Es ist für eine Kanalöffnung entsprechender Größe ausgelegt. Messen Sie nicht das alte Gitter, sondern die Kanalöffnung.

Welchen Filtertyp muss ich mit diesem Gitter verwenden?

Verwenden Sie einen Standard-Luftfilter mit einer Stärke von 1 Zoll (2,54 cm). Filter mit passenden Abmessungen für die Öffnung (z.B. 20x20 Zoll für den 1RAF2020-1) sind kompatibel. Sie können Einweg- oder waschbare Filter verwenden.

Kann ich dieses Gitter an der Decke installieren?

Ja, dieses Gitter kann an der Decke installiert werden. Achten Sie darauf, den Rahmen mit den mitgelieferten Schrauben gut zu befestigen und Vorsichtsmaßnahmen zu treffen, um zu verhindern, dass Rahmen, Gitter oder Filter während der Installation herunterfallen. Entfernen Sie aus Sicherheitsgründen die Tür, wenn möglich.

Wie reinige ich das Luftfiltergitter?

Reinigen Sie das Gitter regelmäßig mit einem feuchten Tuch, um Staub zu entfernen. Der Filter sollte etwa alle 3 Monate ausgetauscht werden, oder häufiger bei starker Luftverschmutzung. Verwenden Sie bei Bedarf einen Staubsauger für das Gitter.

Ist dieses Gitter mit allen Rückluftsystemen kompatibel?

Das Gitter ist für Rückluftsysteme in HLK-Anlagen ausgelegt. Es ist mit Kanalöffnungen in Standardgrößen kompatibel. Überprüfen Sie, ob die Größe der Öffnung dem gewählten Modell entspricht (z.B. 20x20 Zoll für den 1RAF2020-1).

Wie viele Schrauben sind im Kit enthalten?

Das Kit enthält 4 Schrauben M4x50 mm zur Befestigung des Rahmens an Wand oder Decke. Diese Schrauben sind für eine Standardinstallation geeignet. Wenn Ihre Wände Dübel benötigen, besorgen Sie diese separat.

Welche Garantie hat dieses Vevor-Produkt?

Vevor bietet ein elektronisches Garantiezertifikat auf www.vevor.com/support an. Die Garantiedauer ist in der Anleitung nicht angegeben. Bei Fragen wenden Sie sich über dieselbe Website an den technischen Support.

Wie entferne ich das alte Luftfiltergitter?

Öffnen Sie die Tür des alten Gitters und entfernen Sie die Tür aus Sicherheitsgründen, wenn möglich. Entfernen Sie die Schrauben, die den Rahmen an Wand oder Decke befestigen. Achten Sie bei einer Deckeninstallation darauf, dass der Rahmen nicht herunterfällt. Entfernen Sie vorsichtig den alten Rahmen und den Filter.

Kann ich einen Filter mit mehr als 1 Zoll Stärke verwenden?

Es wird empfohlen, einen Filter mit maximal 1 Zoll Stärke zu verwenden. Ein dickeren Filter könnte nicht richtig passen und den Luftstrom oder das Schließen der Tür beeinträchtigen. Halten Sie sich an die Spezifikationen für eine optimale Funktion.

BEDIENUNGSANLEITUNG 1RAF2020-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RÜCKLUFTFILTER-GITTER-KIT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rückluftfilter-Gittersatz

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	Produktgröße (Zoll)	Nettogewicht (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

TEILELISTE

Name	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
KreuzschlitzSchraube (M4*50)	4	4
Luftauslassbaugruppe(LuftauslassmontageSitz *1, Kühlergrill *1)	1	1
feinmaschiges Sieb	/	1

BETRIEB

1. Um Ihr altes Rückluftfiltergitter zu entfernen, öffnen Sie die Gittertür und - zu Ihrer Sicherheit - nehmen Sie die Tür, wenn möglich, ab.

1. Entfernen Sie die Schrauben, mit denen der Rahmen an der Wand oder Decke befestigt ist.
   ÿWenn es sich um eine Deckenanwendung handelt, verhindern Sie zu Ihrer Sicherheit, dass der Rahmen/das Gitter/der Filter herunterfällt.

1. Entfernen Sie vorsichtig den alten Rahmen und den Filter

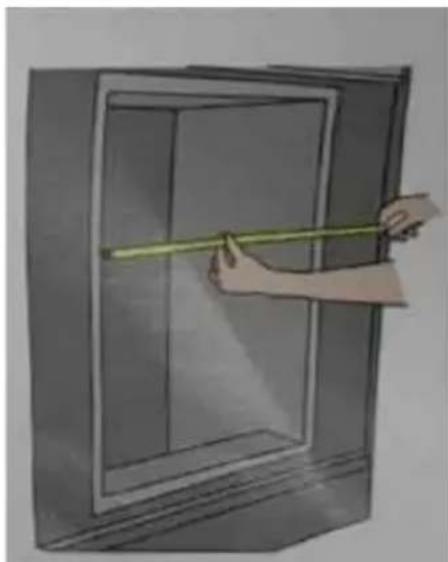

1. Messen Sie die KANALÖFFNUNG (Wand/Decke) und stellen Sie sicher, dass sie die gleiche Größe hat wie auf der Verpackung angegeben.

Die erste Zahl ist immer die Breite, die zweite Zahl ist immer die

ESSEN SIE NICHT IHREN ALTEN KÜHLERGRILL

5.Um das Vevor Rückluftfiltergitter zu installieren, nehmen Sie die Tür ab (für berechtigte

Modelle) vom Rahmen und befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben an der Wand/Decke.

1. Setzen Sie einen 1" dicken Luftfilter in den Rahmen ein. äSie können die kleinen Laschen verwenden, um den Filter festzuziehen.

1. Befestigen Sie die Tür mit Scharnieren (bei geeigneten Modellen) und schließen Sie sie, indem Sie beide Riegel verriegeln
