Type de produit	Kit de grille de filtre à air de retour
Marque	Vevor
Modèle	1RAF2020-1 (et variantes : 1RAF2025-1, 1RAF2030-1, 1RAF2418-1, 1RAF3020-1, 1RAF2025F-1, 1RAF2020F-1, 1RAF3020F-1)
Dimensions (L x l x H)	22,64 x 22,64 x 1,57 pouces (environ 57,5 x 57,5 x 4 cm)
Poids net	2,5 kg
Épaisseur de filtre compatible	1 pouce (2,54 cm)
Type de filtre	Filtre à air standard pour retour d'air
Matériau du cadre	Acier
Couleur	Blanc
Utilisation	Systèmes de chauffage, ventilation et climatisation (CVC)
Installation	Mur ou plafond
Vis incluses	4 vis M4 x 50 mm
Pièces incluses	Cadre, porte (ensemble sortie d'air), vis
Modèles compatibles	1RAF2020-1, 1RAF2025-1, 1RAF2030-1, 1RAF2418-1, 1RAF3020-1, 1RAF2025F-1, 1RAF2020F-1, 1RAF3020F-1
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Assistance technique	www.vevor.com/support
Entretien	Nettoyer régulièrement la grille et remplacer le filtre tous les 3 mois environ
Sécurité	Assurer une fixation sécurisée pour éviter les chutes lors de l'installation au plafond
Fonction principale	Filtrer les particules de l'air de retour
Réparabilité	Pièces détachées disponibles via le support Vevor

FOIRE AUX QUESTIONS - 1RAF2020-1 Vevor

Comment installer la grille de filtre à air de retour Vevor 1RAF2020-1 ?

Pour installer, retirez d'abord l'ancienne grille. Mesurez l'ouverture du conduit pour vérifier la compatibilité. Placez le cadre sur le mur ou le plafond et fixez-le avec les 4 vis M4x50 fournies. Insérez un filtre à air de 1 pouce d'épaisseur. Refermez la porte et verrouillez les loquets.

Quelles sont les dimensions exactes du modèle 1RAF2020-1 ?

Le modèle 1RAF2020-1 a des dimensions de 22,64 x 22,64 x 1,57 pouces (environ 57,5 x 57,5 x 4 cm). Il est conçu pour une ouverture de conduit de taille correspondante. Ne mesurez pas l'ancienne grille, mais l'ouverture du conduit.

Quel type de filtre dois-je utiliser avec cette grille ?

Utilisez un filtre à air standard de 1 pouce (2,54 cm) d'épaisseur. Les filtres de dimensions adaptées à l'ouverture (par exemple, 20x20 pouces pour le 1RAF2020-1) sont compatibles. Vous pouvez utiliser des filtres jetables ou lavables.

Puis-je installer cette grille au plafond ?

Oui, cette grille peut être installée au plafond. Assurez-vous de bien fixer le cadre avec les vis fournies et de prendre des précautions pour éviter que le cadre, la grille ou le filtre ne tombent pendant l'installation. Pour votre sécurité, détachez la porte si possible.

Comment nettoyer la grille de filtre à air ?

Nettoyez régulièrement la grille avec un chiffon humide pour enlever la poussière. Le filtre doit être remplacé tous les 3 mois environ, ou plus souvent si l'air est très pollué. Utilisez un aspirateur pour la grille si nécessaire.

Cette grille est-elle compatible avec tous les systèmes de retour d'air ?

La grille est conçue pour les systèmes de retour d'air dans les installations CVC. Elle est compatible avec les ouvertures de conduit de dimensions standards. Vérifiez que la taille de l'ouverture correspond au modèle choisi (par exemple, 20x20 pouces pour le 1RAF2020-1).

Combien de vis sont fournies avec le kit ?

Le kit comprend 4 vis M4x50 mm pour fixer le cadre au mur ou au plafond. Ces vis sont adaptées à une installation standard. Si vos murs nécessitent des chevilles, procurez-vous-en séparément.

Quelle est la garantie de ce produit Vevor ?

Vevor offre un certificat de garantie électronique disponible sur www.vevor.com/support. La durée de la garantie n'est pas précisée dans la notice. Pour toute question, contactez le support technique via le même site.

Comment retirer l'ancienne grille de filtre à air ?

Ouvrez la porte de l'ancienne grille et, pour votre sécurité, détachez la porte si possible. Retirez les vis qui fixent le cadre au mur ou au plafond. Pour une installation au plafond, évitez que le cadre ne tombe. Retirez soigneusement l'ancien cadre et le filtre.

Puis-je utiliser un filtre plus épais que 1 pouce ?

Il est recommandé d'utiliser un filtre de 1 pouce d'épaisseur maximum. Un filtre plus épais pourrait ne pas s'adapter correctement et compromettre le flux d'air ou la fermeture de la porte. Respectez les spécifications pour un fonctionnement optimal.

MODE D'EMPLOI 1RAF2020-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODÈLE : 1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtre à air de retour

MODÈLE : 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÈTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LISTE DES PIÈCES

Nom	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tête en croixvis (M4*50)	4	4
Ensemble de sortie d'air(Montage de la sortie d'airsiège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour retirer votre ancienne grille de filtre à air de retour, ouvrez la porte de la grille et, pour votre sécurité, détachez la porte si possible

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le filtre ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtre

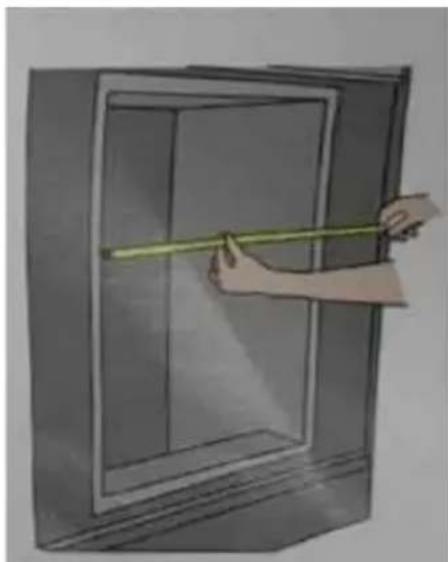

1. Mesurez l'OUVERTURE DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la même taille que celle indiquée sur la boîte

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtre à air de retour Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un filtre à air de 1" d'épaisseur dans le cadre Vous pouvez utiliser les petites languettes pour serrer le filtre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets

60329 Francfort-sur-le-Main.
