1RAF2025F-1 - Filtre d'air Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Grille de filtre à air de retour
Marque	Vevor
Modèle	1RAF2025F-1
Dimensions du produit (L × l × H)	32,68 × 22,52 × 1,57 pouces (83,0 × 57,2 × 4,0 cm)
Poids net	3,5 kg
Matériau	Acier peint
Couleur	Blanc
Type de filtre compatible	Filtre à air de 1 pouce (2,54 cm) d'épaisseur
Utilisation	Mur ou plafond
Fixation	4 vis à tête cruciforme M4×50 fournies
Contenu du kit	Cadre, grille, porte, tamis à mailles fines, ensemble de sortie d'air (siège et calandre), 4 vis
Porte amovible	Oui, avec loquets de verrouillage
Sécurité	Éviter la chute lors de l'installation au plafond
Entretien	Nettoyer la grille avec de l'eau savonneuse ; remplacer le filtre régulièrement
Réparabilité	Pièces détachées disponibles (grille, tamis, vis) – contacter le SAV
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Assistance technique	www.vevor.com/support
Origine	Conçu et distribué par Vevor (Allemagne)

FOIRE AUX QUESTIONS - 1RAF2025F-1 Vevor

Comment installer la grille de filtre à air de retour Vevor ?

Pour installer la grille, retirez d'abord l'ancienne grille en dévissant les vis. Mesurez l'ouverture du conduit (mur/plafond) et assurez-vous qu'elle correspond aux dimensions indiquées sur l'emballage. Détachez la porte du cadre, fixez le cadre avec les 4 vis fournies, placez un filtre de 1 pouce d'épaisseur dans le cadre, puis remettez la porte et verrouillez les loquets.

Quelles sont les dimensions du produit pour le modèle 1RAF2025F-1 ?

Les dimensions du produit sont de 32,68 × 22,52 × 1,57 pouces (83,0 × 57,2 × 4,0 cm). Le poids net est de 3,5 kg.

Quel type de filtre utiliser avec cette grille ?

Cette grille est conçue pour accepter un filtre à air de 1 pouce (2,54 cm) d'épaisseur. Assurez-vous que les dimensions du filtre correspondent à l'ouverture du conduit.

La grille peut-elle être installée au plafond ?

Oui, la grille peut être installée au plafond comme au mur. Veillez à sécuriser le cadre pour éviter toute chute pendant l'installation.

Comment nettoyer la grille ?

Nettoyez la grille régulièrement avec un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs. Le tamis à mailles fines peut être rincé à l'eau claire.

Le kit inclut-il les vis de montage ?

Oui, le kit comprend 4 vis à tête cruciforme M4×50 pour fixer le cadre au mur ou au plafond.

Comment mesurer l'ouverture du conduit ?

Mesurez la largeur et la hauteur de l'ouverture du conduit. Le premier nombre indique la largeur, le second la hauteur. Ne mesurez pas l'ancienne grille, mais l'ouverture réelle.

Que faire si le filtre ne tient pas bien dans le cadre ?

Utilisez les petites languettes à l'intérieur du cadre pour serrer le filtre en place. Si le filtre est trop petit, remplacez-le par un filtre aux dimensions adaptées.

Où trouver le support technique pour ce produit ?

Le support technique et le certificat de garantie électronique sont disponibles sur www.vevor.com/support. Vous pouvez y poser vos questions ou demander de l'aide.

Quelle est la garantie de la grille Vevor ?

Vevor fournit un certificat de garantie électronique sur leur site. La durée de garantie n'est pas précisée dans la notice, mais vous pouvez consulter les conditions sur leur site Internet.

MODE D'EMPLOI 1RAF2025F-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODÈLE : 1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtre à air de retour

MODÈLE : 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÈTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LISTE DES PIÈCES

Nom	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tête en croixvis (M4*50)	4	4
Ensemble de sortie d'air(Montage de la sortie d'airsiège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour retirer votre ancienne grille de filtre à air de retour, ouvrez la porte de la grille et, pour votre sécurité, détachez la porte si possible

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le filtre ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtre

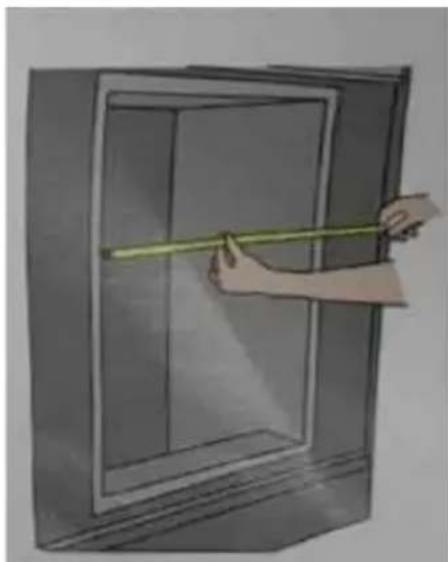

1. Mesurez l'OUVERTURE DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la même taille que celle indiquée sur la boîte

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtre à air de retour Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un filtre à air de 1" d'épaisseur dans le cadre Vous pouvez utiliser les petites languettes pour serrer le filtre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets

60329 Francfort-sur-le-Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support
