Type de produit	Kit de grille de filtre à air de retour
Marque	Vevor
Modèle	1RAF2020F-1
Dimensions du produit	57,5 × 57,5 × 4 cm
Poids net	2,75 kg
Taille de conduit adaptée	22,64 × 22,64 pouces
Épaisseur de filtre acceptée	1 pouce (2,54 cm)
Type de montage	Mur ou plafond
Matériau	Acier
Couleur	Noir
Vis fournies	4 vis à tête cruciforme (M4×50)
Contenu du kit	Cadre, porte, grille de sortie d'air, tamis à mailles fines
Usage	Retour d'air pour système HVAC
Entretien	Nettoyer la grille avec un chiffon humide ; remplacer le filtre tous les 3 mois
Sécurité	Éviter toute chute lors de l'installation au plafond ; déconnecter la porte avant retrait
Garantie	Consulter www.vevor.com/support pour le certificat de garantie électronique
Assistance technique	www.vevor.com/support
Réparabilité	Pièces détachées disponibles sur demande (vis, grille, tamis)

FOIRE AUX QUESTIONS - 1RAF2020F-1 Vevor

Comment installer la grille de filtre à air de retour Vevor ?

Pour installer la grille, retirez d'abord l'ancienne grille en dévissant les vis. Mesurez l'ouverture du conduit (largeur × hauteur) et assurez-vous qu'elle correspond aux dimensions du modèle (22,64 × 22,64 pouces). Placez le cadre contre le mur ou le plafond, puis fixez-le avec les 4 vis fournies. Insérez un filtre de 1 pouce d'épaisseur dans le cadre, puis refermez la porte en verrouillant les loquets. Pour un montage au plafond, veillez à ce que le cadre ne tombe pas.

Quelle taille de filtre utiliser avec le modèle 1RAF2020F-1 ?

Ce modèle accepte un filtre à air de 1 pouce d'épaisseur (2,54 cm). Les dimensions du filtre doivent correspondre à l'ouverture du conduit, soit environ 57,5 × 57,5 cm (22,64 × 22,64 pouces). Utilisez un filtre standard de retour d'air.

Est-ce que cette grille convient pour un montage au plafond ?

Oui, la grille peut être installée au plafond. Cependant, pour des raisons de sécurité, assurez-vous que le cadre est solidement fixé avec les 4 vis fournies et qu'il ne risque pas de tomber. Déconnectez la porte si possible avant le retrait de l'ancienne grille.

Quelles sont les dimensions exactes du cadre ?

Les dimensions du produit sont de 57,5 × 57,5 × 4 cm (22,64 × 22,64 × 1,57 pouces). Il s'agit de la taille du cadre extérieur. L'ouverture du conduit doit correspondre à 22,64 × 22,64 pouces.

Comment nettoyer la grille du filtre à air ?

Nettoyez régulièrement la grille avec un chiffon humide pour enlever la poussière. Évitez les produits abrasifs. Le filtre à l'intérieur doit être remplacé tous les 3 mois environ.

Où puis-je trouver la notice d'utilisation complète ?

La notice d'utilisation est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel Vevor. Vous pouvez également contacter le service client via www.vevor.com/support.

Quels outils sont nécessaires pour l'installation ?

Pour l'installation, vous aurez besoin d'un tournevis (cruciforme) pour les vis fournies, éventuellement d'un mètre ruban pour vérifier les dimensions du conduit. Les vis sont incluses dans le kit.

Le kit comprend-il un filtre ?

Non, le kit ne contient pas de filtre. Il comprend le cadre, la porte, la grille de sortie d'air et un tamis à mailles fines (pour ce modèle F). Vous devez acheter un filtre à air de 1 pouce d'épaisseur séparément.

Puis-je utiliser ce produit avec un système de climatisation central ?

Oui, ce kit de grille de retour d'air est conçu pour les systèmes HVAC (chauffage, ventilation et climatisation) centraux. Il sert à diriger l'air vers le système.

Comment contacter le service client Vevor ?

Vous pouvez contacter le service client et obtenir le certificat de garantie électronique sur le site www.vevor.com/support. Pour toute question technique, n'hésitez pas à utiliser ce portail.

MODE D'EMPLOI 1RAF2020F-1 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE GRILLE DE FILTRE À AIR DE RETOUR

MODÈLE : 1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Kit de grille de filtre à air de retour

MODÈLE : 1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

LISTE DES PARAMÈTRES

Modèle	Taille du produit (pouces)	Poids net (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

LISTE DES PIÈCES

Nom	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
tête en croixvis (M4*50)	4	4
Ensemble de sortie d'air(Montage de la sortie d'airsiège *1, calandre *1)	1	1
tamis à mailles fines	/	1

OPÉRATION

1. Pour retirer votre ancienne grille de filtre à air de retour, ouvrez la porte de la grille et, pour votre sécurité, détachez la porte si possible

1. Retirez les vis qui fixent le cadre au mur ou au plafond. S'il s'agit d'une application au plafond, pour votre sécurité, évitez que le cadre/la grille/le filtre ne tombe.

3.Retirez soigneusement l'ancien cadre et le filtre

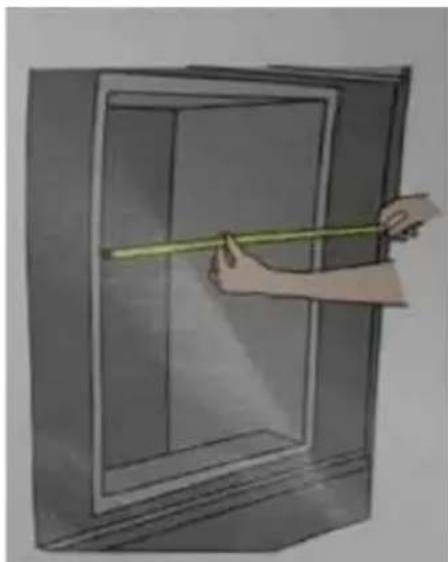

1. Mesurez l'OUVERTURE DU CONDUIT (mur/plafond) et assurez-vous qu'elle est de la même taille que celle indiquée sur la boîte

Le premier nombre est toujours la largeur, le deuxième nombre est toujours la

NE MESUREZ PAS VOTRE ANCIENNE GRILLE

1. Pour installer la grille du filtre à air de retour Vevor, détachez la porte (pour les modèles éligibles)

modèles) du cadre et installez le cadre sur le mur/plafond avec les 4 vis fournies.

1. Placez un filtre à air de 1" d'épaisseur dans le cadre Vous pouvez utiliser les petites languettes pour serrer le filtre

1. Fixez la porte par des charnières (pour les modèles éligibles) et fermez-la en verrouillant les deux loquets

60329 Francfort-sur-le-Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support
