1RAF2025F-1 - Luftfilter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rückluftfiltergitter
Marke	Vevor
Modell	1RAF2025F-1
Produktabmessungen (L × B × H)	32,68 × 22,52 × 1,57 Zoll (83,0 × 57,2 × 4,0 cm)
Nettogewicht	3,5 kg
Material	Lackierter Stahl
Farbe	Weiß
Kompatibler Filtertyp	Luftfilter mit 1 Zoll (2,54 cm) Dicke
Verwendung	Wand oder Decke
Befestigung	4 Kreuzschlitzschrauben M4×50 im Lieferumfang
Lieferumfang	Rahmen, Gitter, Tür, Feinsieb, Luftauslass-Set (Sitz und Gitter), 4 Schrauben
Abnehmbare Tür	Ja, mit Verriegelungsklappen
Sicherheit	Vermeiden Sie Herabfallen bei Deckenmontage
Wartung	Gitter mit Seifenwasser reinigen; Filter regelmäßig wechseln
Reparierbarkeit	Ersatzteile verfügbar (Gitter, Sieb, Schrauben) – Kundendienst kontaktieren
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support
Technische Unterstützung	www.vevor.com/support
Herkunft	Entworfen und vertrieben von Vevor (Deutschland)

Häufig gestellte Fragen - 1RAF2025F-1 Vevor

Wie installiere ich das Rückluftfiltergitter von Vevor?

Entfernen Sie zunächst das alte Gitter, indem Sie die Schrauben lösen. Messen Sie die Kanalöffnung (Wand/Decke) und stellen Sie sicher, dass sie mit den auf der Verpackung angegebenen Abmessungen übereinstimmt. Lösen Sie die Tür vom Rahmen, befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben, legen Sie einen 1 Zoll dicken Filter in den Rahmen, setzen Sie dann die Tür wieder ein und verriegeln Sie die Klappen.

Welche Abmessungen hat das Produkt für Modell 1RAF2025F-1?

Die Produktabmessungen betragen 32,68 × 22,52 × 1,57 Zoll (83,0 × 57,2 × 4,0 cm). Das Nettogewicht beträgt 3,5 kg.

Welchen Filtertyp soll ich mit diesem Gitter verwenden?

Dieses Gitter ist für die Aufnahme eines 1 Zoll dicken Luftfilters (2,54 cm) ausgelegt. Stellen Sie sicher, dass die Filterabmessungen der Kanalöffnung entsprechen.

Kann das Gitter an der Decke installiert werden?

Ja, das Gitter kann sowohl an der Decke als auch an der Wand installiert werden. Achten Sie darauf, den Rahmen zu sichern, um ein Herabfallen während der Installation zu vermeiden.

Wie reinige ich das Gitter?

Reinigen Sie das Gitter regelmäßig mit einem weichen Tuch und Seifenwasser. Vermeiden Sie scheuernde Reinigungsmittel. Das Feinsieb kann mit klarem Wasser abgespült werden.

Sind Montageschrauben im Lieferumfang enthalten?

Ja, das Kit enthält 4 Kreuzschlitzschrauben M4×50 zur Befestigung des Rahmens an Wand oder Decke.

Wie messe ich die Kanalöffnung?

Messen Sie die Breite und Höhe der Kanalöffnung. Die erste Zahl gibt die Breite an, die zweite die Höhe. Messen Sie nicht das alte Gitter, sondern die tatsächliche Öffnung.

Was tun, wenn der Filter nicht gut in den Rahmen passt?

Verwenden Sie die kleinen Laschen im Inneren des Rahmens, um den Filter festzuziehen. Wenn der Filter zu klein ist, ersetzen Sie ihn durch einen Filter mit passenden Abmessungen.

Wo finde ich technische Unterstützung für dieses Produkt?

Technische Unterstützung und die elektronische Garantieurkunde finden Sie auf www.vevor.com/support. Dort können Sie Fragen stellen oder Hilfe anfordern.

Welche Garantie hat das Vevor-Gitter?

Vevor stellt eine elektronische Garantieurkunde auf ihrer Website zur Verfügung. Die Garantiedauer ist in der Anleitung nicht angegeben, aber Sie können die Bedingungen auf ihrer Website einsehen.

BEDIENUNGSANLEITUNG 1RAF2025F-1 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RÜCKLUFTFILTER-GITTER-KIT

MODELL:1RAF2020-1/1RAF2025-1

1RAF2030-1/1RAF2418-1/1RAF3020-1

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rückluftfilter-Gittersatz

MODELL:1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020

-1/1RAF2025F-1/1RAF2020F-1/1RAF3020F-1

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	Produktgröße (Zoll)	Nettogewicht (kg)
1RAF2020-1	22,64 × 22,64 × 1,57	2.5
1RAF2025-1	22,6 × 27,64 × 1,57	3.2
1RAF2030-1	22,52 × 32,68 × 1,57	3,65
1RAF2418-1	26,61 × 20,67 × 1,57	3.15
1RAF3020-1	32,68 × 22,52 × 1,57	3,65
1RAF2025F-1 32,68 × 22,52 × 1,57		3.5
1RAF2020F-1	22,64 × 22,64 × 1,57 2,75
1RAF3020F-1 32,68 × 22,52 × 1,57		4.05

TEILELISTE

Name	1RAF2020-1/1RAF2025-1/1RAF2030-1/1RAF2418-1/1RAF3020-1	1RAF2025F-1/1RAF2020F-1/1RAF3020F-1
KreuzschlitzSchraube (M4*50)	4	4
Luftauslassbaugruppe(LuftauslassmontageSitz *1, Kühlergrill *1)	1	1
feinmaschiges Sieb	/	1

BETRIEB

1. Um Ihr altes Rückluftfiltergitter zu entfernen, öffnen Sie die Gittertür und - zu Ihrer Sicherheit - nehmen Sie die Tür, wenn möglich, ab.

1. Entfernen Sie die Schrauben, mit denen der Rahmen an der Wand oder Decke befestigt ist.
   ÿWenn es sich um eine Deckenanwendung handelt, verhindern Sie zu Ihrer Sicherheit, dass der Rahmen/das Gitter/der Filter herunterfällt.

1. Entfernen Sie vorsichtig den alten Rahmen und den Filter

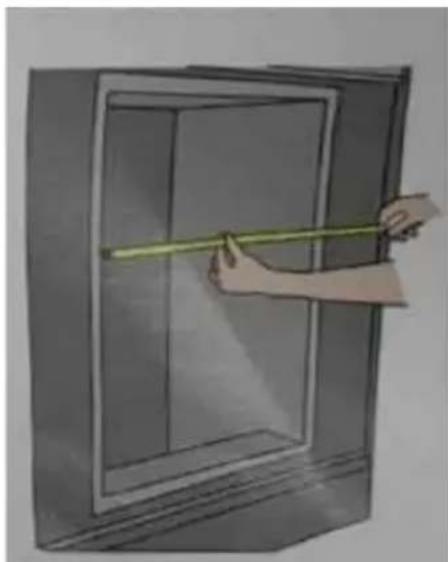

1. Messen Sie die KANALÖFFNUNG (Wand/Decke) und stellen Sie sicher, dass sie die gleiche Größe hat wie auf der Verpackung angegeben.

Die erste Zahl ist immer die Breite, die zweite Zahl ist immer die

ESSEN SIE NICHT IHREN ALTEN KÜHLERGRILL

5.Um das Vevor Rückluftfiltergitter zu installieren, nehmen Sie die Tür ab (für berechtigte

Modelle) vom Rahmen und befestigen Sie den Rahmen mit den 4 mitgelieferten Schrauben an der Wand/Decke.

1. Setzen Sie einen 1" dicken Luftfilter in den Rahmen ein. äSie können die kleinen Laschen verwenden, um den Filter festzuziehen.

1. Befestigen Sie die Tür mit Scharnieren (bei geeigneten Modellen) und schließen Sie sie, indem Sie beide Riegel verriegeln

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert

nach USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
